Frelander 2. Manual - part 509

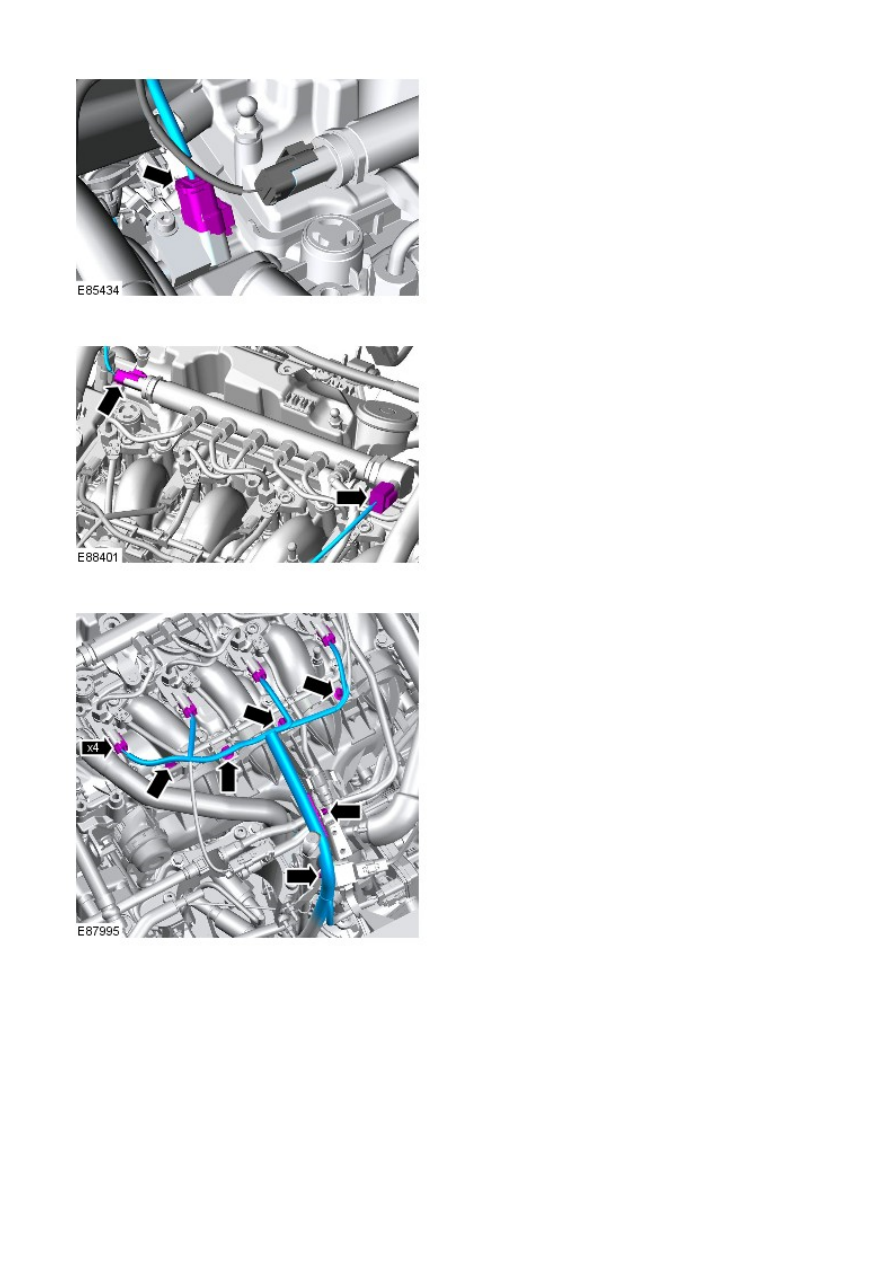

Torque: 10 Nm

Connect the CKP sensor electrical connector.

12.

Connect the generator electrical connector.

Torque: 10 Nm

13.

Connect the KS electrical connectors.

14.

Connect and secure the ECT sensor electrical connector.

15.

Connect the fuel injector electrical connectors.

16.

Connect the coil-on-plug electrical connectors.

17.

Disconnect the variable camshaft timing solenoids.

18.

Connect the HO2S electrical connectors.

19.

Connect the ECM electrical connectors.

20.

Install the engine mount.

Refer to:

Engine Mount RH

 (303-01A Engine - I6 3.2L Petrol,

Removal and Installation).

21.

Install the intake manifold.

Refer to:

Intake Manifold

 (303-01A Engine - I6 3.2L Petrol, Removal

and Installation).

22.

Install the air intake plenum.

Refer to:

Plenum Chamber

 (412-01 Climate Control, Removal and

Installation).

23.

Install the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

24.

Connect the battery ground cable and install the cover.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

25.

Wiring Harnesses - Engine Wiring HarnessTD4 2.2L Diesel

Removal and Installation

Removal

• NOTE: Make sure the wiring harness is routed correctly.

All vehicles

Remove the air cleaner housing.

Refer to:

Air Cleaner

 (303-12B Intake Air Distribution and Filtering -

TD4 2.2L Diesel, Removal and Installation).

1.

Remove the fuel filter.

Refer to:

Fuel Filter

 (310-01B Fuel Tank and Lines - TD4 2.2L Diesel,

Removal and Installation).

2.

Remove the engine compartment closing panel.

Refer to:

Secondary Bulkhead Center Panel - TD4 2.2L Diesel

(501-02 Front End Body Panels, Removal and Installation).

3.

Remove the battery carrier.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

4.

Remove the engine undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

5.

Remove the front RH splash shield.

Refer to:

Fender Splash Shield

 (501-02 Front End Body Panels,

Removal and Installation).

6.

7.

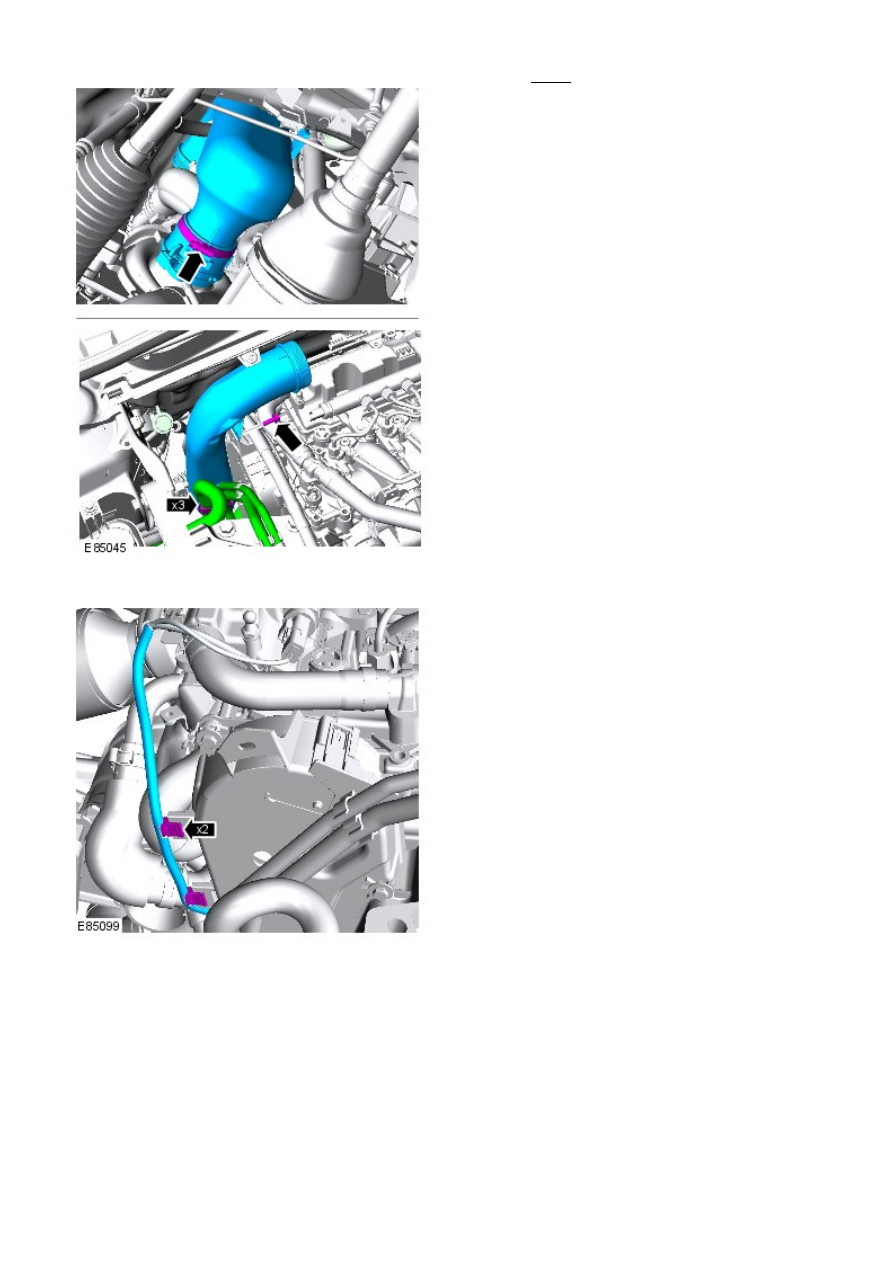

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

7.

All vehicles

Torque: 10 Nm

8.

9.

10.

11.

12.
