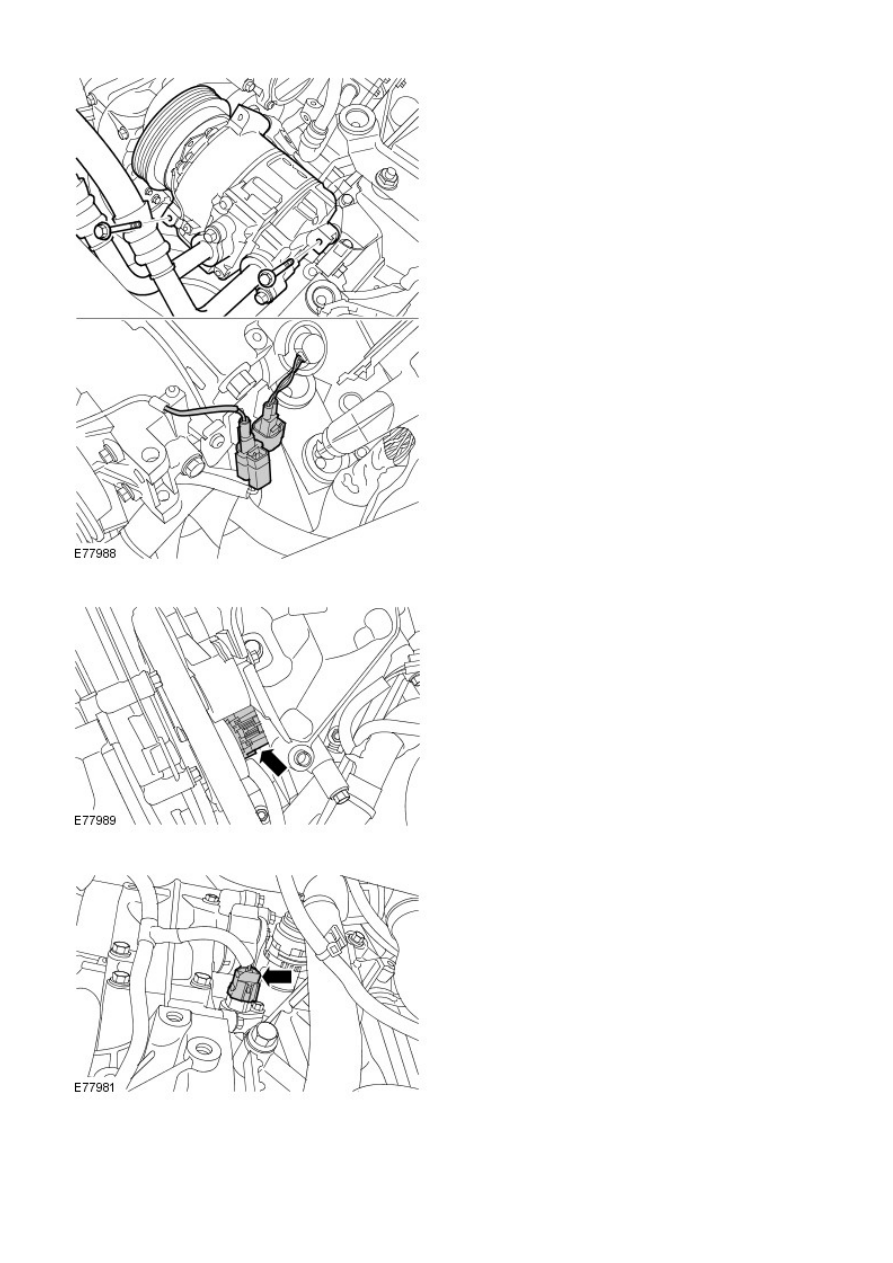

Disconnect the starter motor electrical connector.

19.

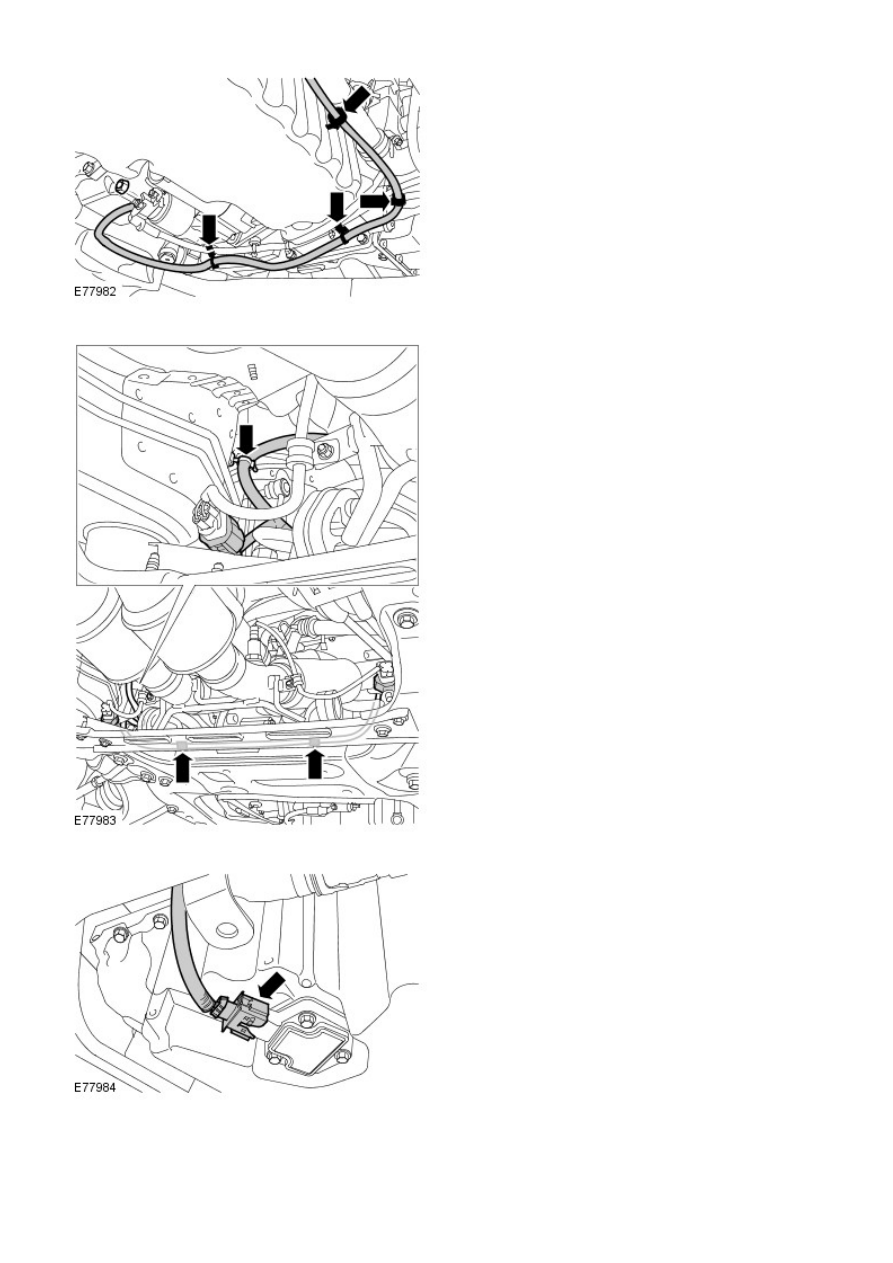

Release the catalyst monitor sensor wiring harness.

20.

Disconnect the oil level sensor electrical connector.

21.

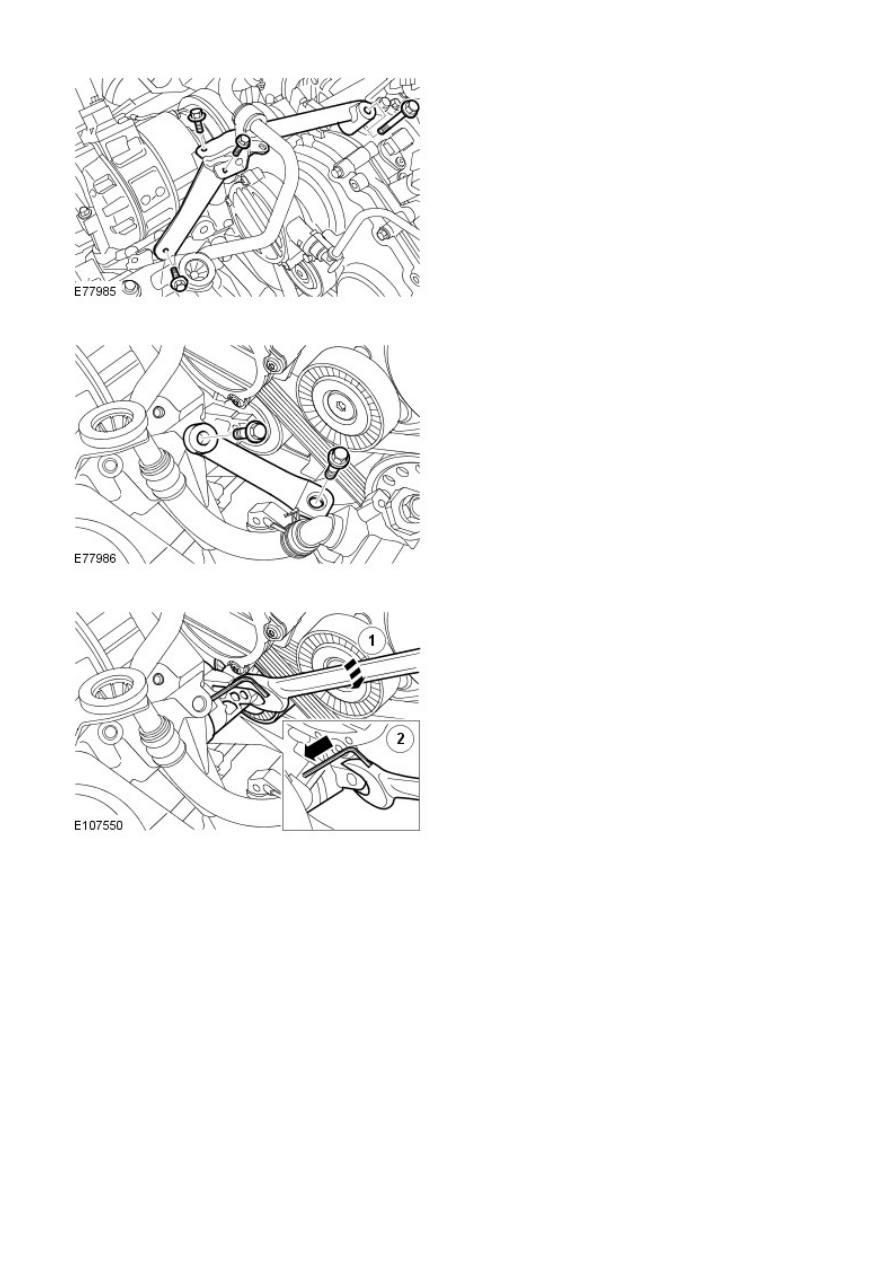

Remove the A/C compressor, upper support bracket.

22.

Remove the A/C compressor, lower support bracket.

23.

Using suitable tools, release the accessory drive belt
tension.

24.

Release the A/C compressor and position aside.

25.

Disconnect the transmission electrical connector.

26.

Release the 3 ground cables.

27.

Disconnect the engine wiring harness.

28.

Remove the engine wiring harness.

29.

Installation

Install the engine wiring harness.

1.

Connect the engine wiring harness.

Torque: 10 Nm

2.

Attach the ground cables.

Torque: 10 Nm

3.

Connect the transmission electrical connector.

4.

Install the A/C compressor.

Torque: 25 Nm

5.

Install the accessory drive belt.

6.

Install the A/C compressor, lower support bracket.

Torque: 25 Nm

7.

Install the A/C compressor, upper support bracket.

Torque:

M10 45 Nm
M8 25 Nm
M6 10 Nm

8.

Connect the oil level sensor electrical connector.

9.

Attach the catalyst monitor sensor wiring harness.

10.

Connect the starter motor electrical connector.

11.
