The illustration shows:

The pre-terminated wiring harness(s) which are included in the wiring harness repair kit
The part number of the pre-terminated wiring harness
The letter showing the extractor tip which must be used to remove this type of electrical connector terminal
Those electrical connector terminals which are gold

Some of the pre-terminated wiring harness(s) have seals installed to the insulation for sealed connector applications. It is
essential for prevention of moisture ingress that a sealed pre-terminated wiring harness must be used where a sealed
terminal was removed.

CAUTION: W here the repair procedure indicates that a glue lined heat shrink sleeve should be applied, apply

sufficient heat to the glue lined heat shrink to melt the glue in order to provide a water tight seal. Do not over heat the

glue lined heat shrink sleeve so that the wiring harness insulation becomes damaged.

Two sizes of heat shrink sleeving are supplied in the wiring harness repair kit. Each heat shrink sleeve contains a sealant
glue. These must be used when connecting wiring harness(s) or electrical connector terminal(s) at all times. The smaller
diameter heat shrink sleeve is to be used with the red and blue butt splice connectors and the larger diameter sleeve with
the yellow butt splice connectors.

For ease and speed, some of the pre-terminated wiring harness(s) may already have the insulation partly stripped at the
splice end. If the repair requires insulation to be stripped from the cable, refer to the Relationship Table for the correct
length of insulation to be stripped.

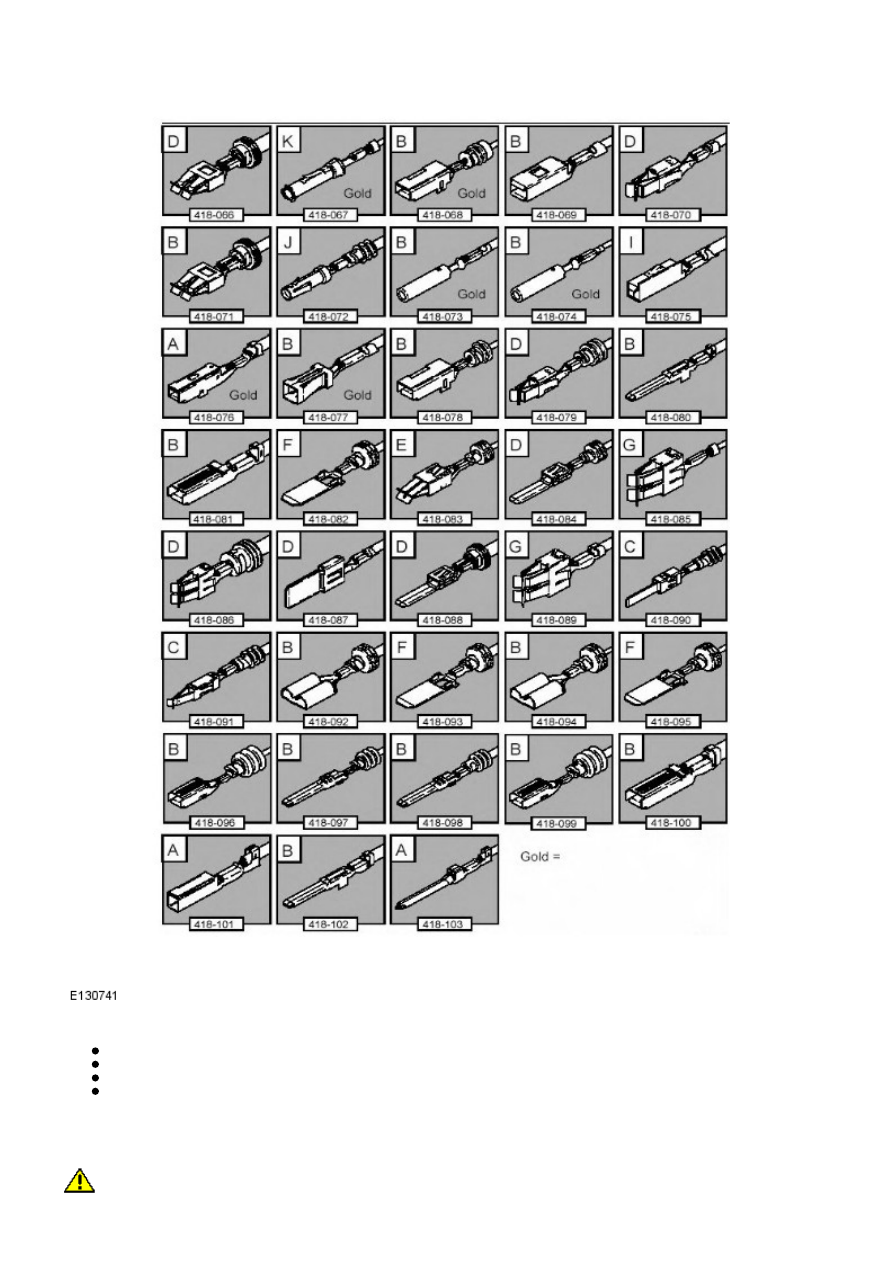

The Pre-Terminated Wiring Harness(s) illustration shows the electrical connector terminal type, the part number of the
pre-terminated wiring harness and the letter of the extractor tip which must be used to extract the electrical connector
terminal from the connector housing. Additionally, those electrical connector terminal(s) which are gold are identified, all
others are therefore, tinned and not gold.

Wiring Harness Cable Identification Sleeves

A selection of colored sleeves are contained in the wiring harness repair kit for maintaining the wiring harness cable
identification on the pre-terminated wiring harness. Place the correct colored sleeve(s) over the pre-terminated wiring
harness insulation as near to the electrical connector as possible with the main wiring harness cable color nearest to the
electrical connector.

For example, if the original wiring harness cable color is pink with a black trace put the pink wiring harness cable
identification sleeve on the pre-terminated wiring harness first followed by a black sleeve, and slide both along the wiring
harness cable to the electrical connector terminal.

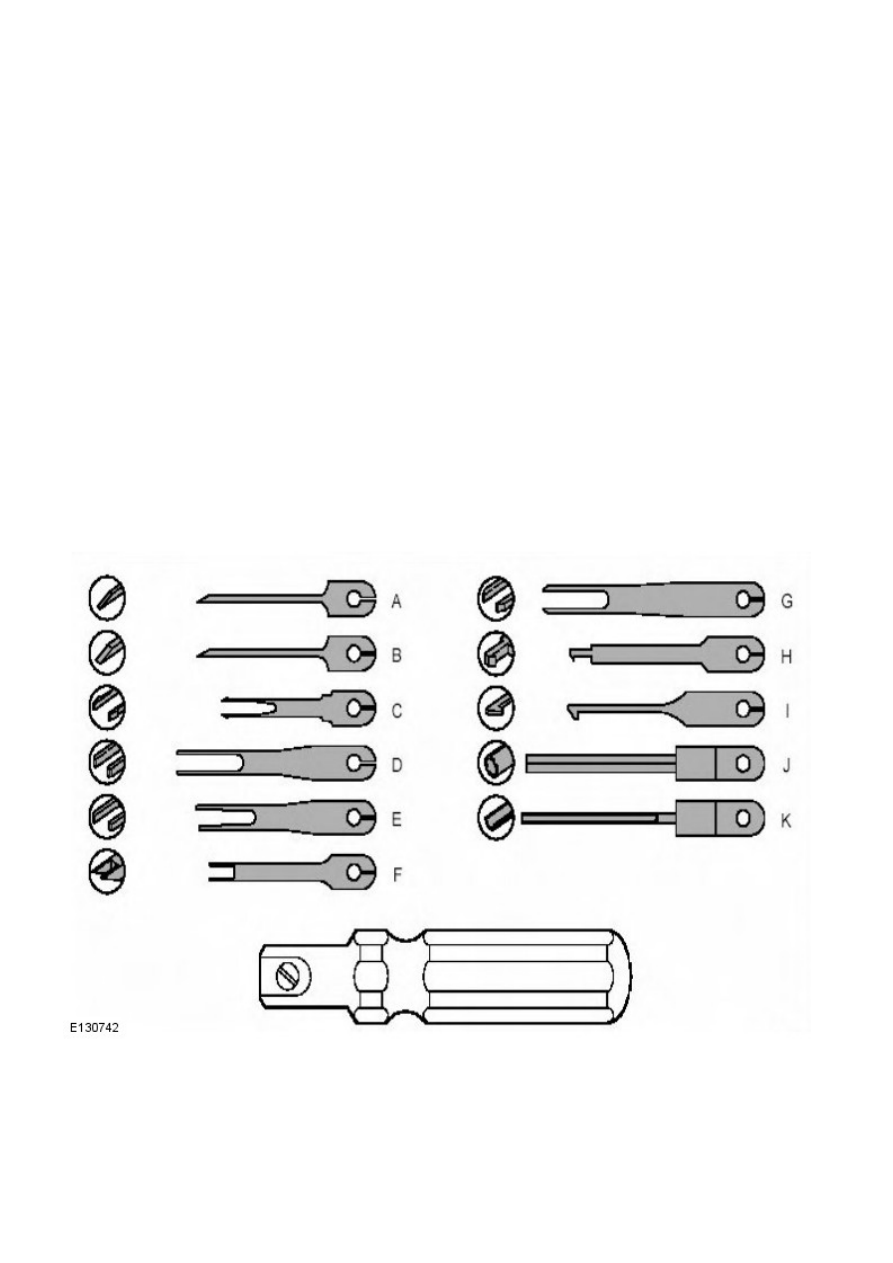

Extraction Handle and Tips

The extraction handle, in conjunction with the correct tip, is used to remove a terminal from an electrical connector. Each
tip contained in the wiring harness repair kit is marked with an identification letter, A to K inclusive. Each tip has been
specially designed to extract a particular type of electrical connector terminal. The use of any other tool is not
recommended and is liable to cause damage to the electrical connector. The tip is fastened to the handle by a screw which
holds the tip firmly yet allows it to be easily replaced.

Extraction Handle and Tips

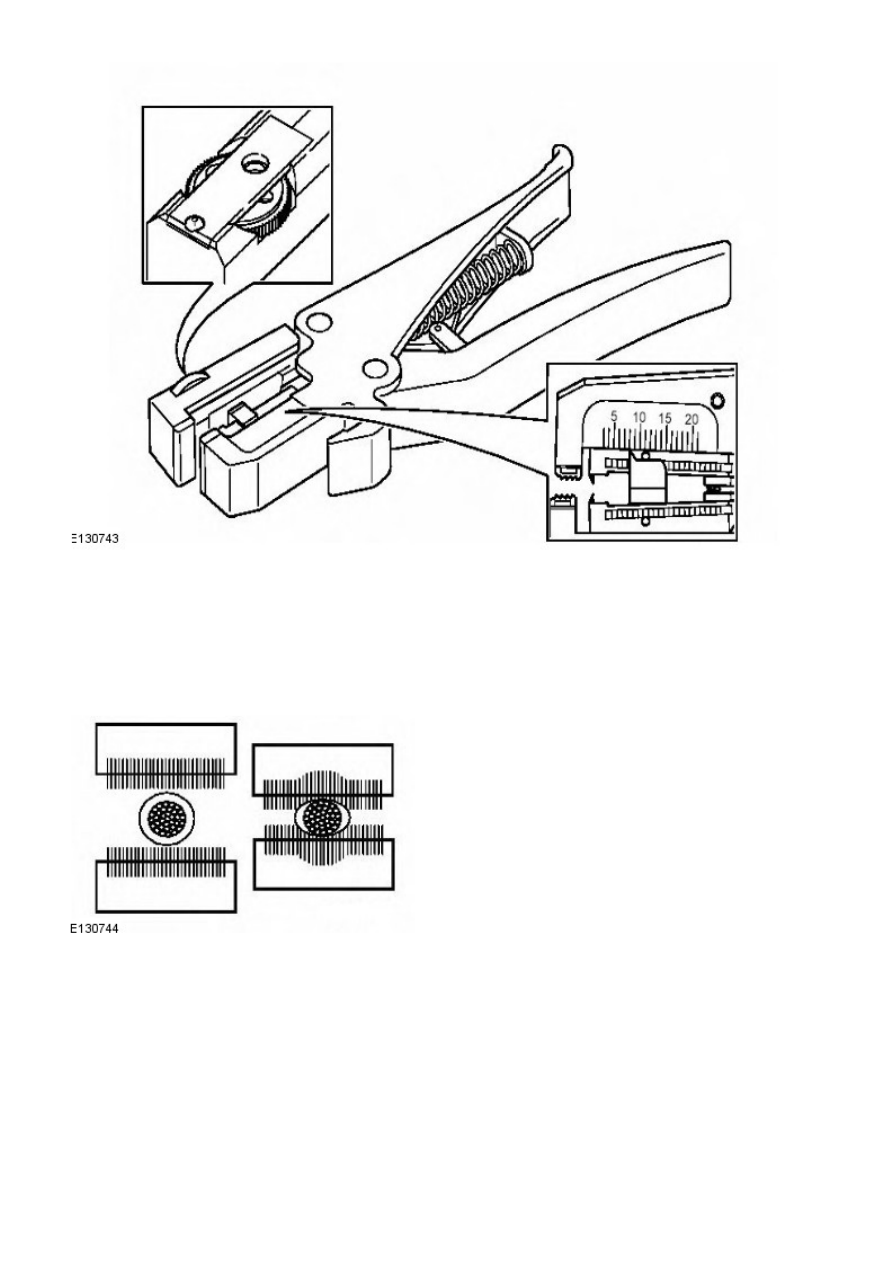

Insulation Stripper

The moving jaw has an adjuster wheel which has a series of holes in it. Turning the wheel and placing the cable in the
matching size hole will automatically adjust the jaw to the correct pressure. Note that some wiring harness(s) may have a
harder insulation and slight adjustment of the wheel may be needed to make a clean strip but exercise care not to damage
the wire.

Insulation Stripper

By pressing the outer edges of the wiring harness cable length stop together the adjuster can be slid up or down the jaw.
This decreases or increases the length by which the wiring harness cable insulation will be stripped from the
pre-terminated wiring harness or wiring harness wire. The adjuster has a position indicator to align with a graduated scale
and this sets the correct length in millimetres, of insulation to be stripped. The amount of insulation to be stripped is
shown in the Relationship Table.

The illustration shows the insulation stripper tool and a wiring harness correctly gripped in the jaws. A wire cutter is
provided on the outer side of the fixed jaw.

Cable Correctly Gripped in Stripper Blades

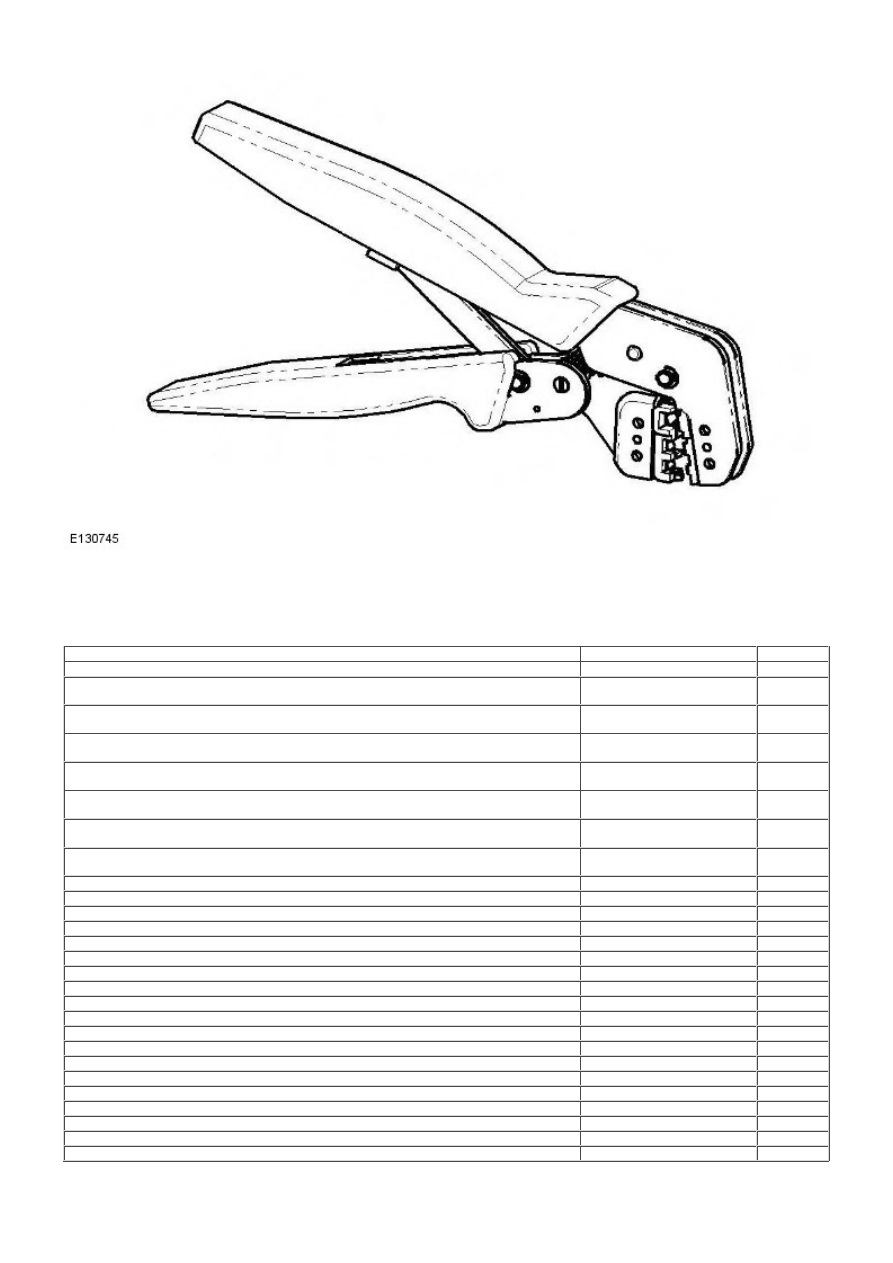

Crimping Pliers

Crimping Pliers

The crimping pliers have a moving jaw and a stationary jaw, with three different sized crimping enclosures. Each of the
enclosures is identified by a red, blue or yellow coloured dot which corresponds to the three colours of the pre-terminated
wiring harness(s) and butt splice connector colors.

List of Parts

Description

Part Number

Quantity

W iring Harness Repair Kit

418-S065

1

Pre-Terminated W iring Harness(s)

418-066 to 418-103
inclusive

10 each

Glue Lined Heat Shrink Pack – small diameter

418-104

25 per
pack

Glue Lined Heat Shrink Pack – larger diameter

418-105

10 per
pack

Case Assembly Comprising – carry case, lid, inner lid, base, insert, trays foam
spacers

418-106

1

Butt Splice Connector – Red

418-107

50 per
pack

Butt Splice Connector – Blue

418-108

50 per
pack

Butt Splice Connector – Yellow

418-109

20 per
pack

Extraction Tool Handle

418-110

1

Extraction Tip Pack consists of 2 spare screws plus

418-S111

1

Tip A

418-118

1

Tip B

418-119

1

Tip C

418-120

1

Tip D

418-121

1

Tip E

418-122

1

Tip F

418-123

1

Tip G

418-124

1

Tip H

418-125

1

Tip I

418-126

1

Tip J

418-127

1

Tip K

418-128

1

Sleeve Identification Pack – for Red insulation

418-112

500

Sleeve Identification Pack – for Blue insulation

418-113

500

Sleeve Identification Pack – for Yellow insulation

418-114

500

Instruction Manual

JTP 593

1

Crimping Pliers

YRW500010

1

W ire Stripping Tool

418-117

1

Items can be ordered from:

SPX United Kingdom Limited
