J2: NO RESPONSE TO PRESSING NAVIGATION MENU

Check that the engine was not turned 'OFF' after inserting the new map disc.

Was the engine turned 'OFF' after inserting the new map disc?
Yes

Check the correct map disc is inserted into the Navigation Control Module (NCM). Start the engine and
allow to idle for 15 minutesTurn the engine 'OFF', and then start the engine again.

No

GO to J3

.

J3: NO RESPONSE TO PRESSING NAVIGATION MENU

Check the "Loading" button on the navigation diagnostics screen (PIN code 660) has been pressed,
and "YES" has been selected.

Has the "Loading" button on the navigation diagnostics screen been pressed, and has "YES" been
selected?
Yes

Check the correct map disc is inserted into the Navigation Control Module (NCM). Start the engine and
allow to idle for 15 minutesTurn the engine 'OFF', and then start the engine again.

No

Refer to electrical circuit diagrams and check integrity of navigation system wiring harness and
connectors.

GO to J4

.

J4: SYSTEM CHECK FOR DTCS

Check the system for DTCs which may be logged.

Is DTC U300055 logged?
Yes

Using the manufacturer approved diagnostic system check/amend the Car Configuration File
parameter in block 2, byte 127 to match vehicle market/specification. If the DTC remains check
navigation system module part number and ensure the correct component is installed to vehicle
market/specification.

No

GO to J5

.

J5: NO RESPONSE TO PRESSING NAVIGATION MENU

Turn the engine 'OFF', wait for a moment, and then turn the engine 'ON' again.

Does the navigation screen fail to display even if the navigation button is pressed?
Yes

Check the HLDF is installed correctly.
Check the Navigation Control Module (NCM) is installed correctly.

No

Operation is normal.

Information and Entertainment System -

Torque Specifications

Description

Nm

lb-ft

Audio amplifier bolts

4

3

Audio unit

4

3

Bluetooth module retaining bolts

10

7

Front door speaker

1

1

Instrument panel speaker

1

1

Navigation digital Versatile Disc (DVD) unit retaining bolts

6

4

Rear door speaker

1

1

Satellite radio tuner bracket nuts

10

7

Satellite radio tuner to mounting bracket bolts:
M5

6

4

M6

10

7

Subwoofer amplifier bracket nuts

10

7

Subwoofer to bracket bolts

10

7

Liftgate speaker to casing bolts

1

1

Liftgate speaker to liftgate Torx screws

1

1

Video display bolts

3

2

Information and Entertainment System - Audio System

Description and Operation

COMPONENT LOCATION

Item

Part Number

Description

1

-

Audio head unit

2

-

Infotainment Control Module (ICM)

3

-

Integrated Audio Module (IAM)

4

-

Rear headphone sockets and audio control

5

-

Audio amplifier

6

-

Satellite Digital Audio Radio Service (SDARS) module (NAS Only)

7

-

High Definition (HD) Radio (NAS only - from 2009MY)

8

-

Steering wheel remote audio controls

OVERVIEW

The audio system contains the following functions:

CD player
AM/FM tuner
Digital Audio Broadcast (DAB)/SDARS radio systems (where available)
HD radio system (where available).

The audio system is available in 2 versions, Standard and Premium.

The Standard audio system uses an internal amplifier which directly drives the system speakers and contains a single disc
Compact Disc (CD) player. The Standard audio system is controlled purely from the head unit and the remote steering
wheel controls. The head unit is connected to the vehicle on the medium speed Controller Area Network (CAN) bus. This
allows the unit to be interrogated for diagnostic purposes.

The Premium audio system comprises the following components:

Integrated Audio Module (IAM)
Infotainment Control Module (ICM)
Separate audio amplifier
Rear seat audio control modules with head phone sockets
Surround sound speaker system

Control of the Premium audio system is via the ICM located in the center of the instrument panel. Control signals from the
ICM are sent to the rest of the audio system on the Media Orientated System Transport (MOST) ring. The ICM is the timing
master for the MOST ring and also hosts a gateway function between the medium speed CAN bus and the MOST ring.
Audio signals are sent on the MOST ring from the Integrated Audio Module to the amplifier.

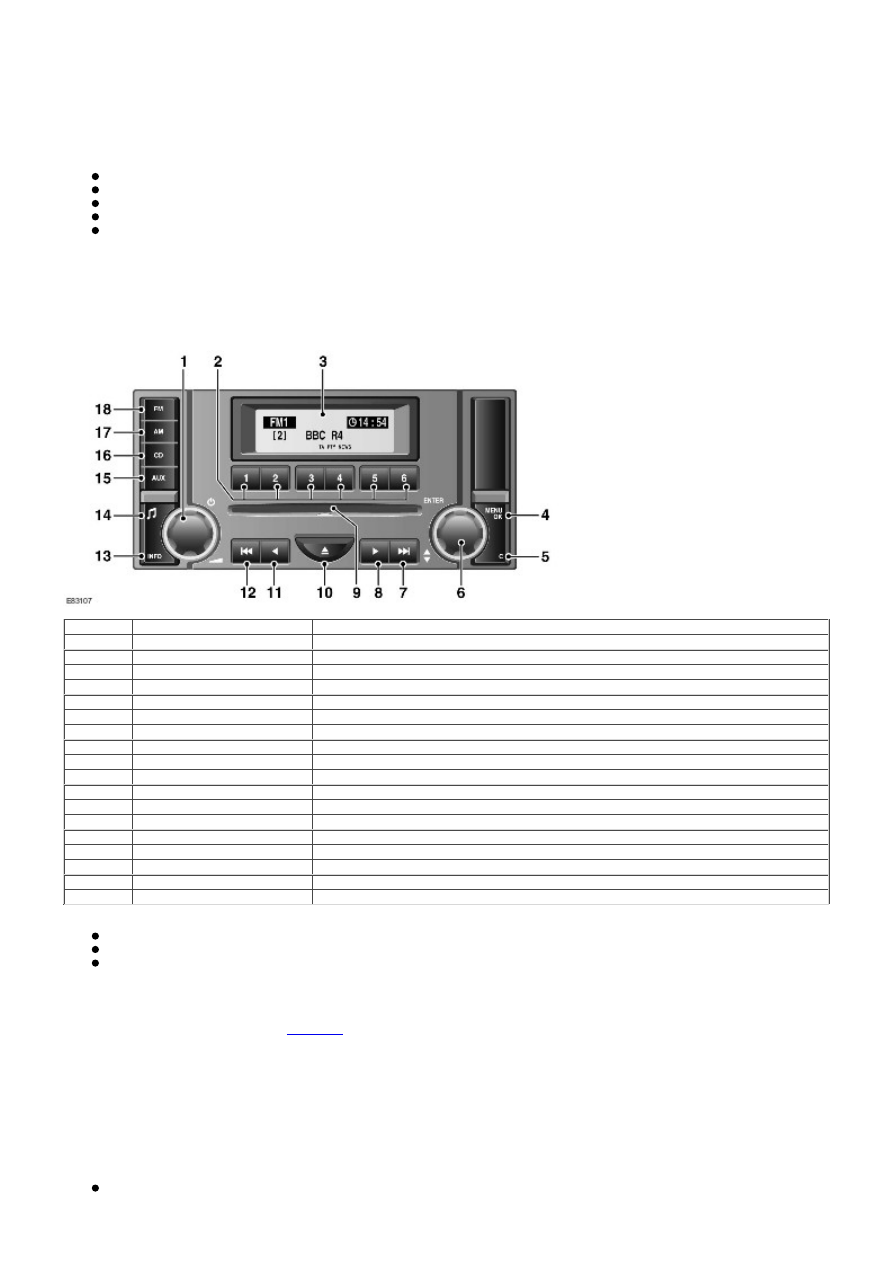

LOW LINE AUDIO SYSTEM

Item

Part Number

Description

1

-

On/Off volume control

2

-

Radio preset/CD select buttons

3

-

Information display

4

-

Audio menu button

5

-

Exit button

6

-

Audio menu rotary controller

7

-

Seek up/next track

8

-

Manual tuning up/CD next track

9

-

CD slot

10

-

CD eject

11

-

Manual tuning down/CD previous track

12

-

Seek down/previous track

13

-

Info button

14

-

Tone/volume settings button

15

-

Auxiliary mode button

16

-

CD mode button

17

-

AM waveband button

18

-

FM waveband button

The low line audio head unit contains the following functionality:

Amplitude Modulation (AM)/Frequency Modulation (FM) Radio tuner
Single disc CD player
Amplifier

The audio head unit communicates with other vehicle systems on the CAN bus.

The audio head unit contains an internal amplifier which directly drives the vehicle speakers.
For additional information, refer to:

Speakers

 (415-01 Information and Entertainment System, Description and Operation).

The audio head unit incorporates a power management function. Should the vehicle battery level drop below a
predetermined level the unit will limit its functionality. The audio head unit receives CAN signals which help it determine
the wake up/shut down process.

Transit Mode

Transit mode is used to reduce the vehicle battery current drain whilst the vehicle is being stored or transported. Transit
mode is entered/exited via a CAN signal from the Land Rover approved diagnostic tool. In transit mode the following
circuits will be disabled:

Aux and phone call
