Frelander 2. Manual - part 317

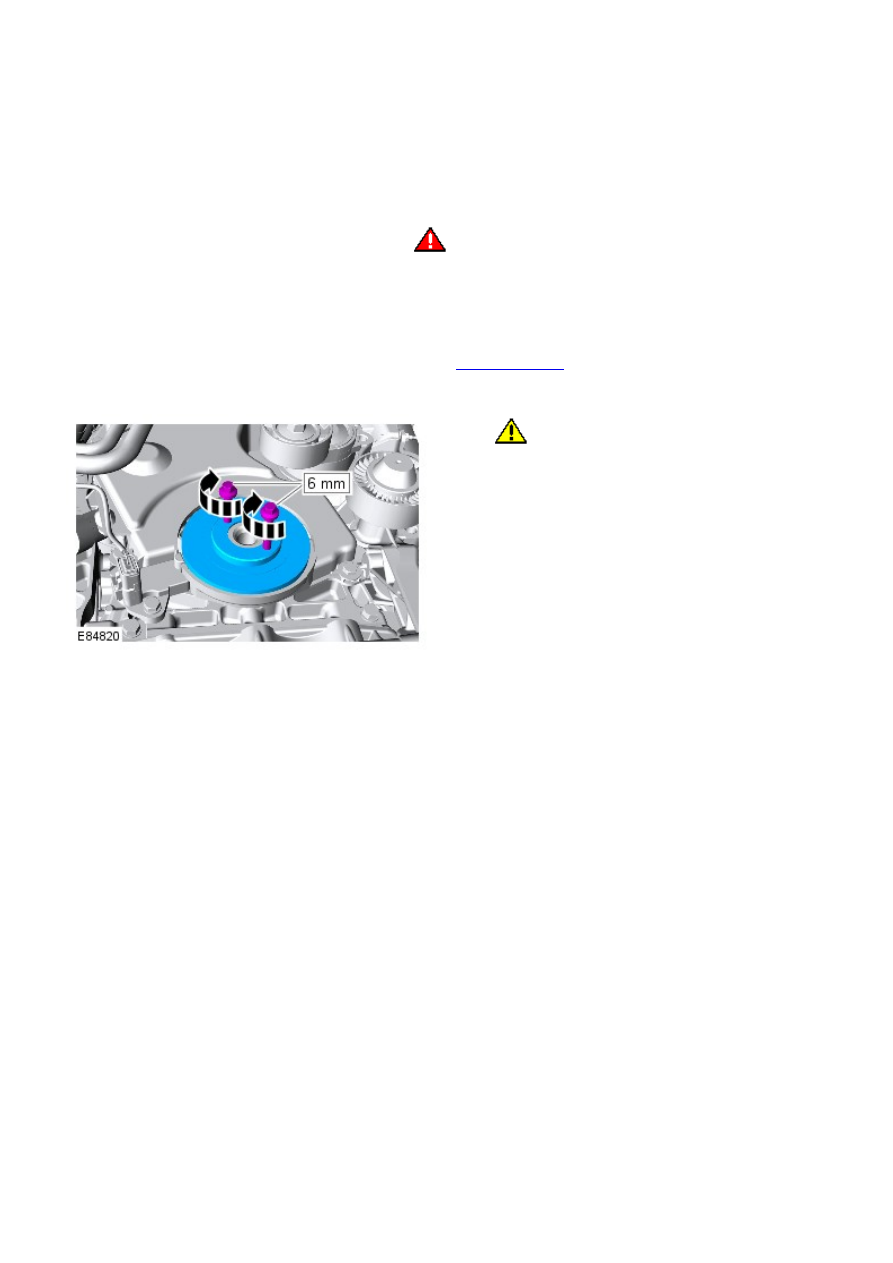

Electronic Engine Controls - TD4 2.2L Diesel - Crankshaft Position (CKP)
Sensor Ring

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the crankshaft pulley.

Refer to:

Crankshaft Pulley

 (303-01B Engine - TD4 2.2L Diesel,

Removal and Installation).

2.

3.

CAUTION: "Make sure that a new component is

installed. "

• NOTE: M6 bolts can be used to extract the
component.

• NOTE: Make sure that this component is installed to
the noted removal position.

3.

Installation

To install, reverse the removal procedure.

1.

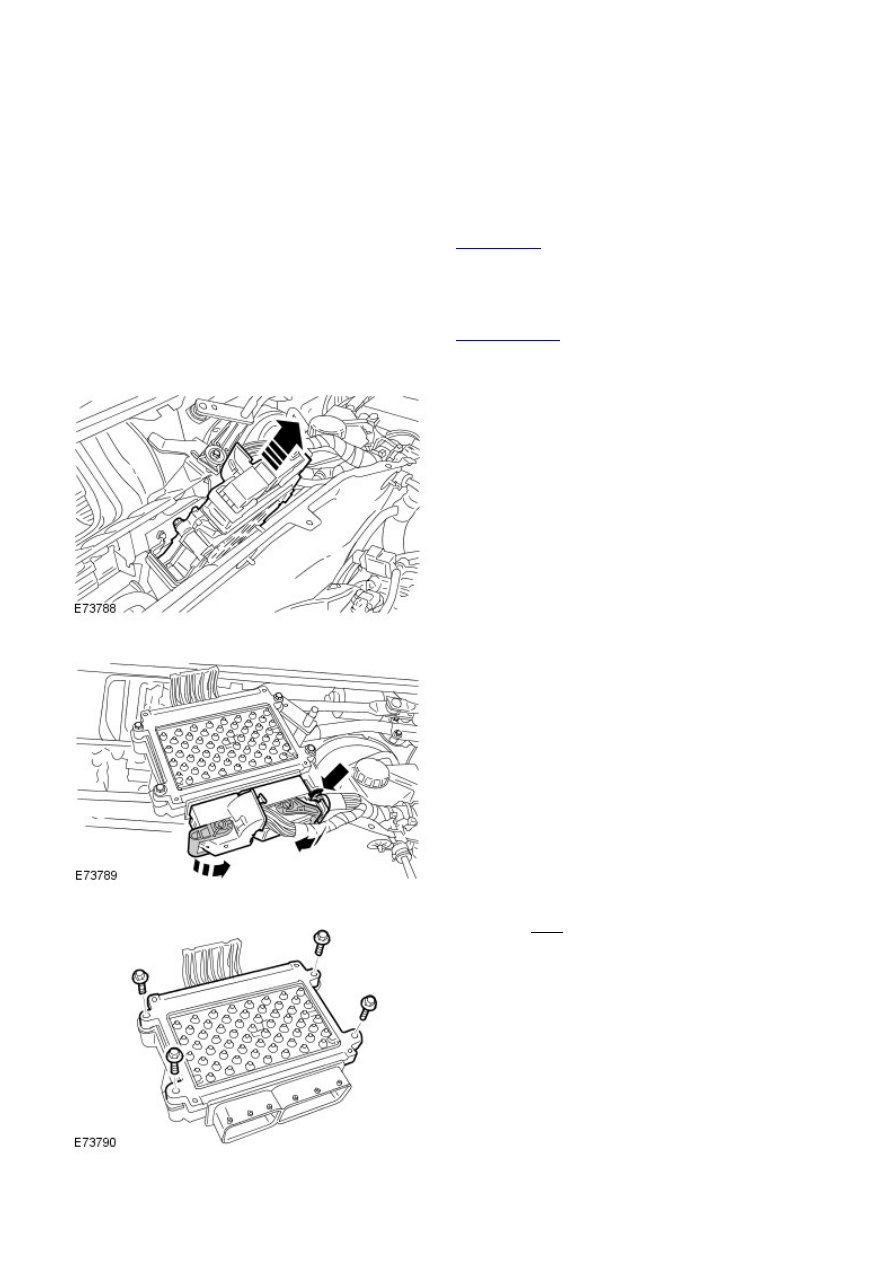

Electronic Engine Controls - TD4 2.2L Diesel - Engine Control Module (ECM)

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the plenum chamber panel.

Refer to:

Plenum Chamber

 (412-01 Climate Control, Removal and

Installation).

2.

3.

Petrol ECM shown, diesel similar.

4.

Torque: 6 Nm

5.

Installation

All vehicles

To install, reverse the removal procedure.

1.

Vehicles with diesel particulate filter (DPF)

Renew the engine oil and filter.

Refer to:

Engine Oil Draining and Filling

 (303-01B Engine - TD4 2.2L

Diesel, General Procedures).

2.

All vehicles

If a new component has been installed, configure using Land Rover
approved diagnostic equipment.

3.

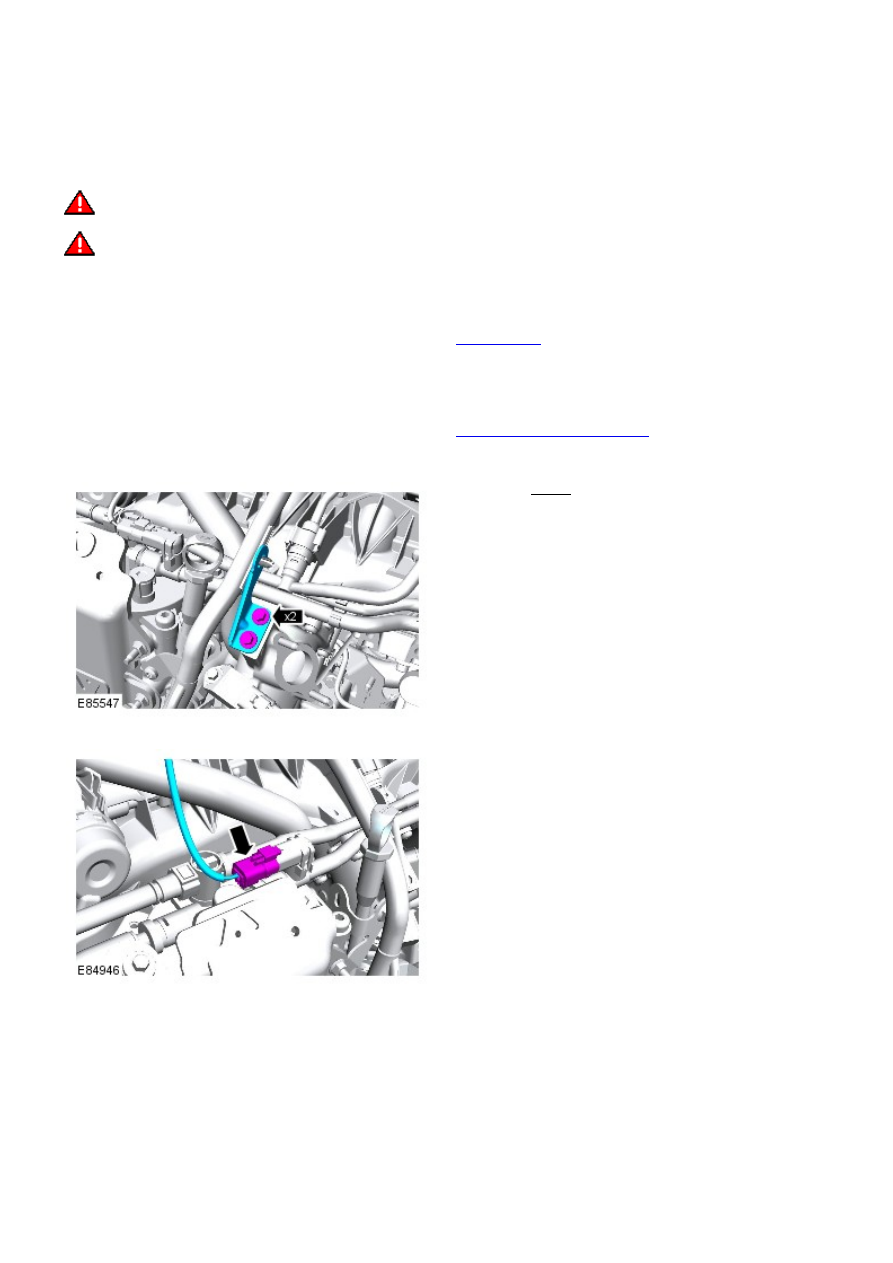

Electronic Engine Controls - TD4 2.2L Diesel - Fuel Temperature Sensor

Removal and Installation

Removal

• W ARNINGS:

 Avoid flames, sparks or lighted substances.

 W ait for a minimum of 1 minute after the engine has stopped before carrying out any repair to the fuel injection

system.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Torque: 10 Nm

3.

4.
