Electronic Engine Controls - TD4 2.2L Diesel - Engine Oil Pressure (EOP)
Sensor

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Raise and support the vehicle.

2.

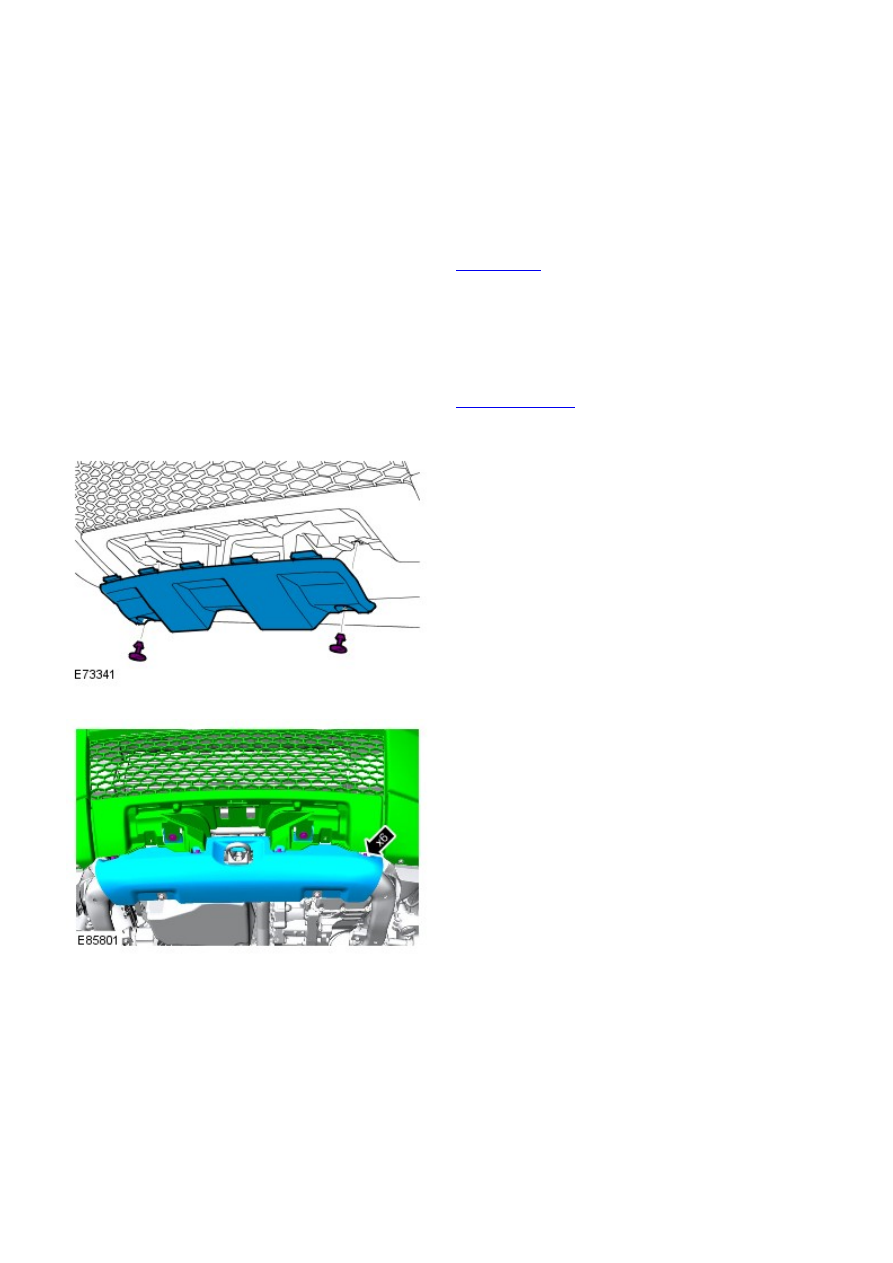

Remove the engine undershield.

Refer to:

Engine Undershield

 (501-02 Front End Body Panels,

Removal and Installation).

3.

4.

5.

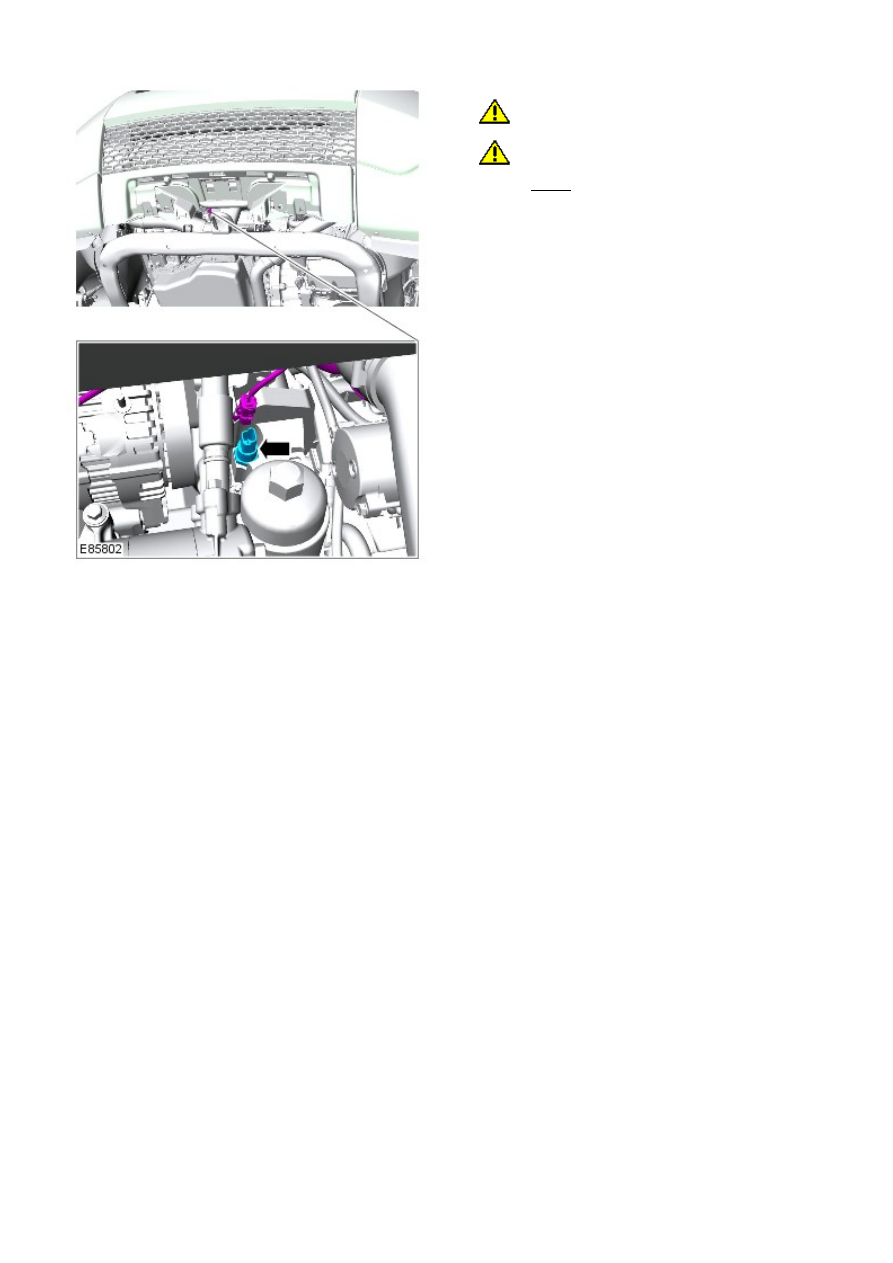

6. CAUTIONS:

 Be prepared to collect escaping fluids.

 Replace the washer.

Torque: 32 Nm

6.

Installation

To install, reverse the removal procedure.

1.

Check and top-up the engine oil if required.

2.

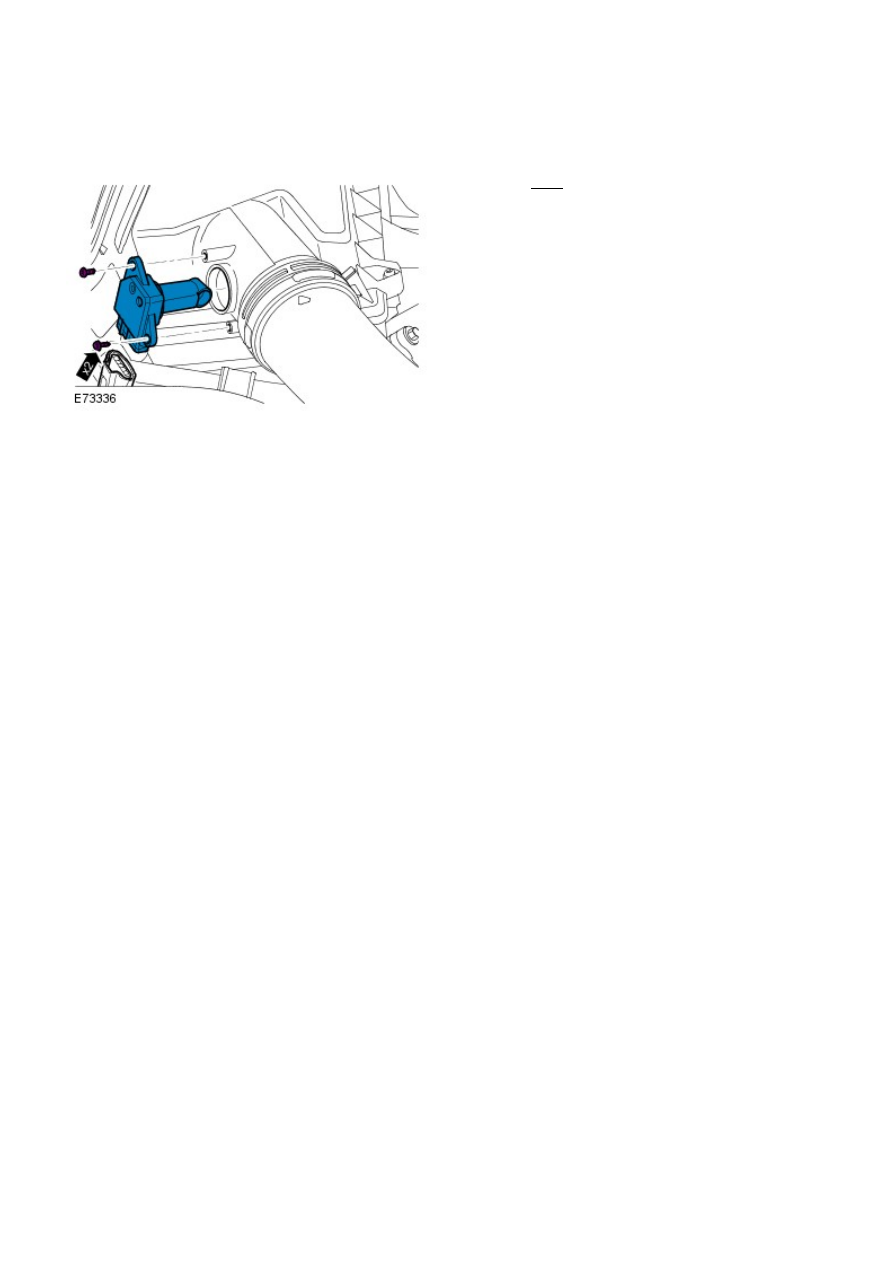

Electronic Engine Controls - TD4 2.2L Diesel - Intake Manifold Runner
Control (IMRC) Actuator

Removal and Installation

Removal

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

Torque: 10 Nm

2.

Installation

To install, reverse the removal procedure.

1.

Electronic Engine Controls - TD4 2.2L Diesel - Mass Air Flow (MAF) Sensor

Removal and Installation

Removal

Torque: 2 Nm

1.

Installation

To install, reverse the removal procedure.

1.

2. NOTE: For NAS vehicles only.

If required, carry out a short drive cycle.

Refer to: Powertrain Control Module (PCM) Short Drive Cycle
Self-Test (303-14A, General Procedures).

2.
