Frelander 2. Manual - part 234

Engine Cooling - I6 3.2L Petrol - Coolant Expansion Tank

Removal and Installation

Removal

WARNING: When releasing the cooling system pressure, cover the coolant expansion tank cap with a thick cloth.

Torque: 10 Nm

1.

Clamp the relevant hose, to minimise coolant loss.

2.

3.

CAUTION: Be prepared to collect escaping

coolant.

3.

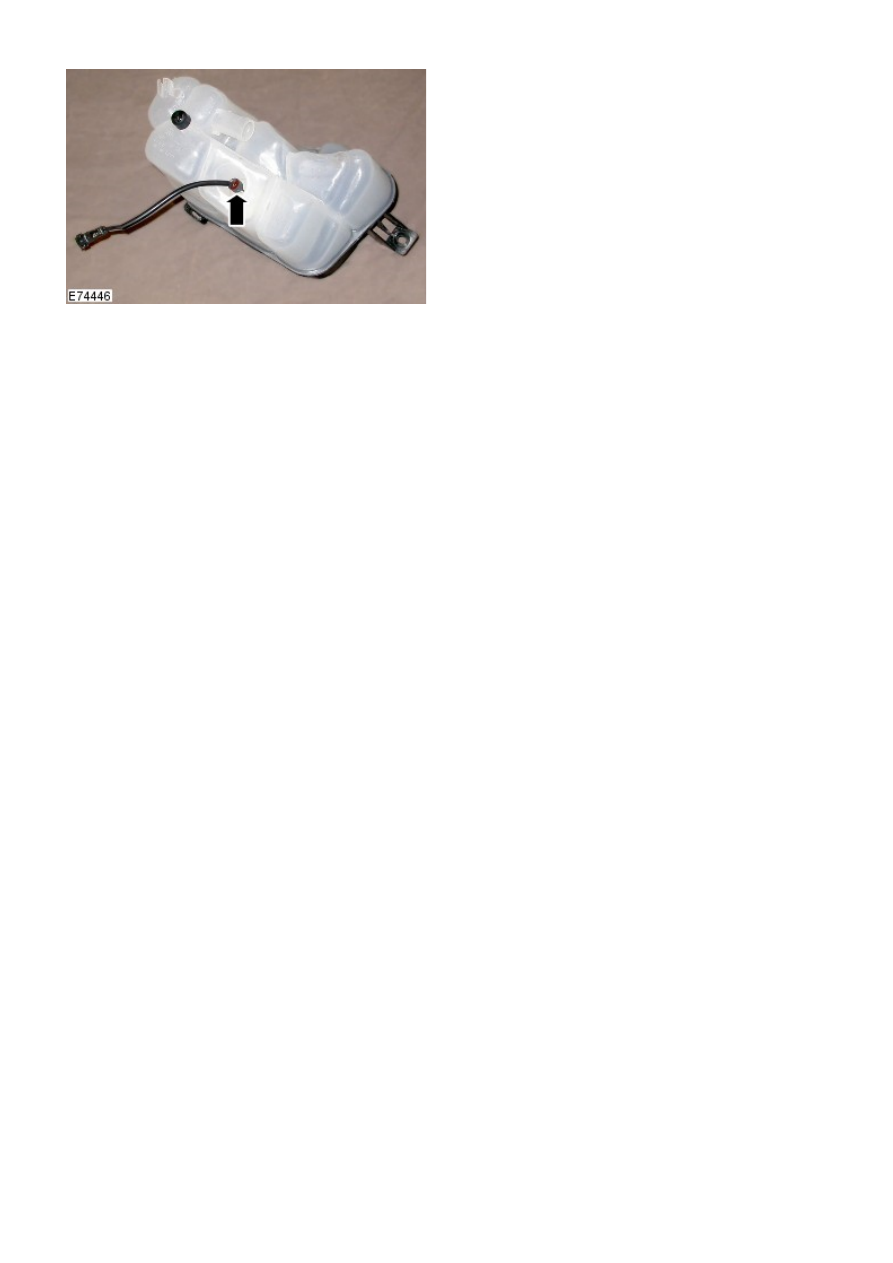

4. NOTE: Do not disassemble further if the component
is removed for access only.

4.

Installation

To install, reverse the removal procedure.

1.

Top-up the coolant.

2.

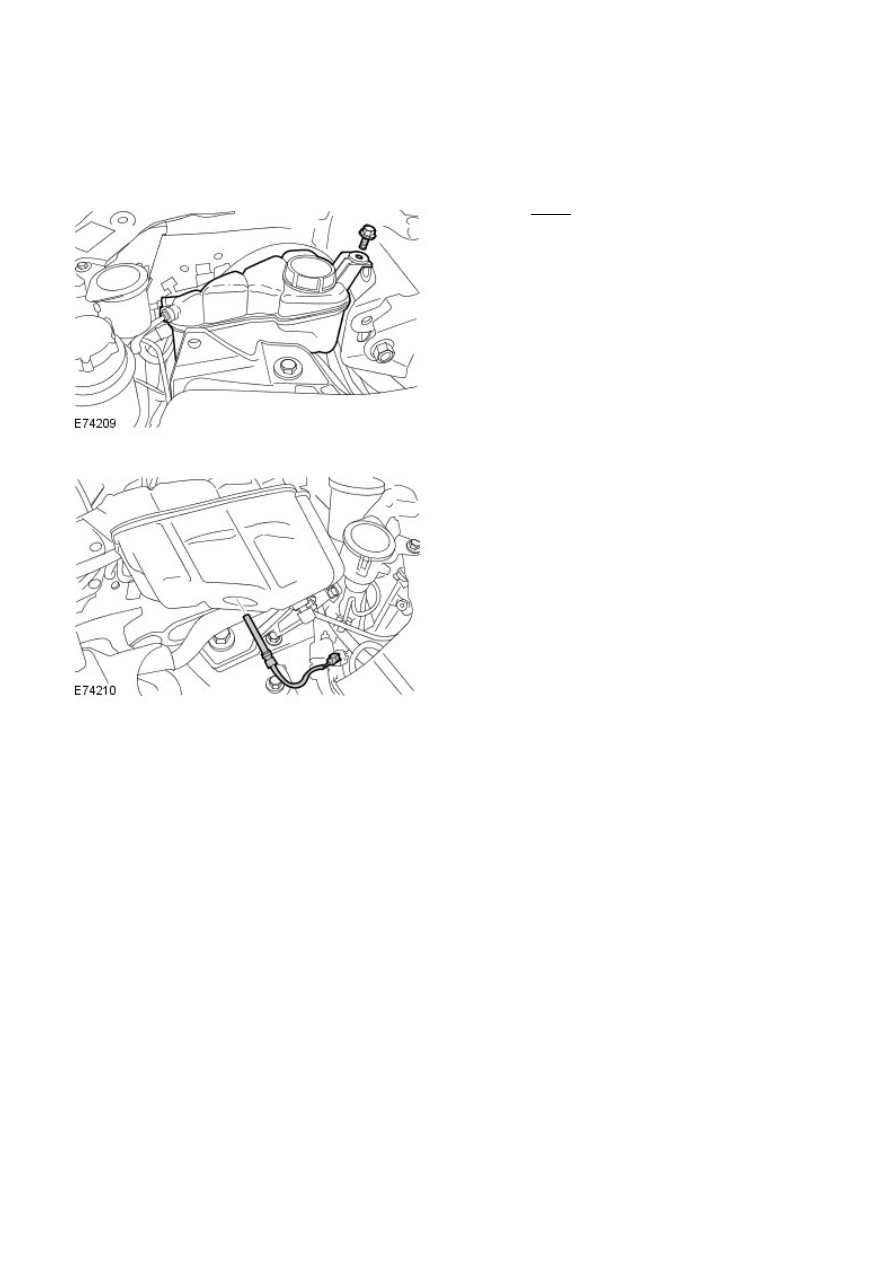

Engine Cooling - I6 3.2L Petrol - Engine Coolant Level Switch

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Torque: 10 Nm

1.

2.

Installation

To install, reverse the removal procedure.

1.

Engine Cooling - TD4 2.2L Diesel -

Lubricants, Fluids, Sealers and Adhesives

Item

Specification

Anti-freeze

Texaco Extended Life Coolant (XLC) or any glycol based anti-freeze
containing no methanol with only Organic Acid Technology (OAT) corrosion
inhibitors

Anti-freeze concentration - Will provide frost
protection to -40°C (-40°F)

50%

Specific gravity of coolant at 20°C (68°F), to
protect against frost down to -40°C (-40°F)

1.068

Amount of anti-freeze to use for 50%
concentration:

4.25 liters

Capacities

Item

Capacity (liters/pints/US quarts)

Cooling system capacity

8.5/15.0/9.0

General Specification

Item

Specification

Coolant pump

21.5 liter/min : 2.8 bar

Cooling fan

750W/600W

Cooling system type

Pressurised, thermostatically controlled with remote header tank

Expansion tank

Seeber with integrated level sensor

Pressure cap rating

145 kPa (21lb/in²)

Radiator

Valeo 28mm core with integrated drain cock and replaceable lower pin

Thermostat

W ax element

Starts to open

83°C (181°F)

Fully open

91°C (200°C)

Torque Specifications

Description

Nm

lb-ft

A/C condenser to radiator

10

7

Automatic transmission fluid cooler

6

6

Coolant manifold to thermostat housing pipe.

8

6

Coolant expansion tank bolt

10

7

Coolant pump bolts

17

13

Cylinder block sealing plug

42

31

Radiator bolts

6

5

Radiator drain plug

7

6

Thermostat housing bolts

8

6

W iring harness support bracket.

8

6
