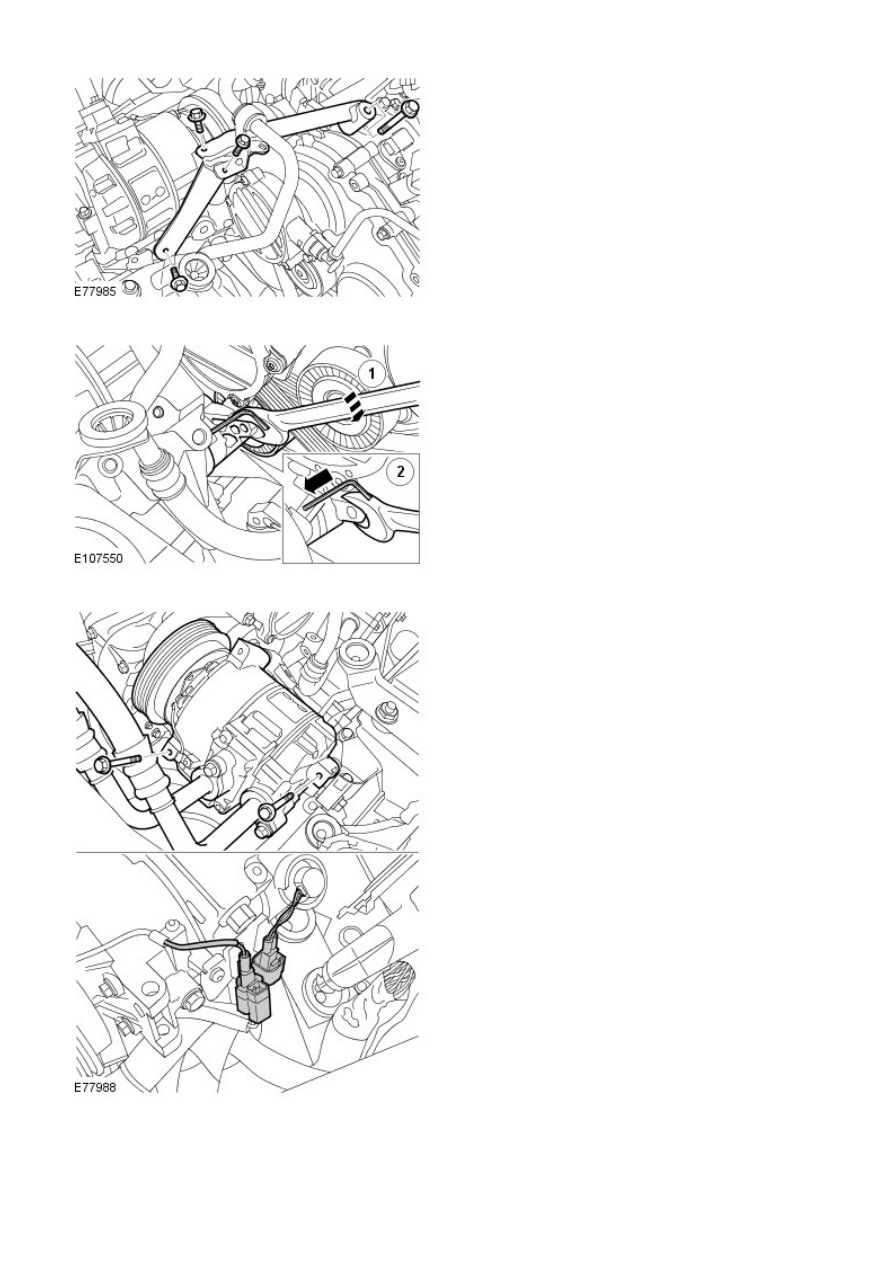

Remove the A/C compressor, upper support bracket.

7.

Using suitable tools, release the accessory drive belt
tension.

8.

Release the A/C compressor and position aside.

9.

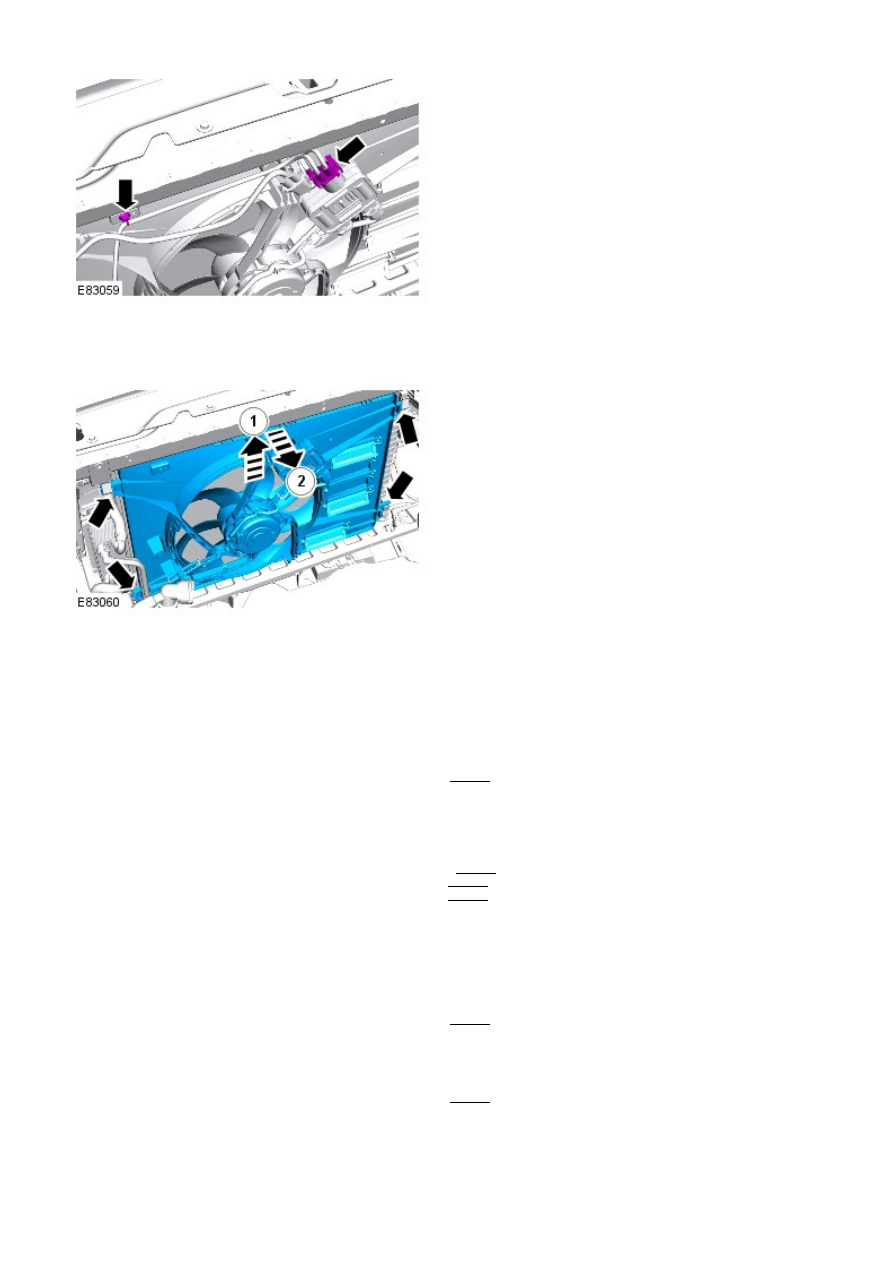

Disconnect the cooling fan control electrical connector.

10.

Release the cooling fan wiring harness.

11.

Remove the cooling fan assembly.

12.

Installation

Install the cooling fan assembly.

1.

Install the A/C compressor.

Torque: 25 Nm

2.

Install the A/C compressor, upper support bracket.

Torque:

M10 45 Nm
M8 25 Nm
M6 10 Nm

3.

Install the accessory drive belt.

4.

Install the A/C compressor, lower support bracket.

Torque: 25 Nm

5.

Install the A/C line support bracket.

Torque: 10 Nm

6.

Secure the A/C pipes.

7.

Secure the cooling fan harness.

8.

Connect the cooling fan electrical connector.

9.

Install the intake manifold.

Refer to:

Intake Manifold

 (303-01A Engine - I6 3.2L Petrol, Removal

and Installation).

10.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

11.

Engine Cooling - I6 3.2L Petrol - Cooling Fan Module

Removal and Installation

Removal

• NOTE: Petrol illustration shown, diesel similar.

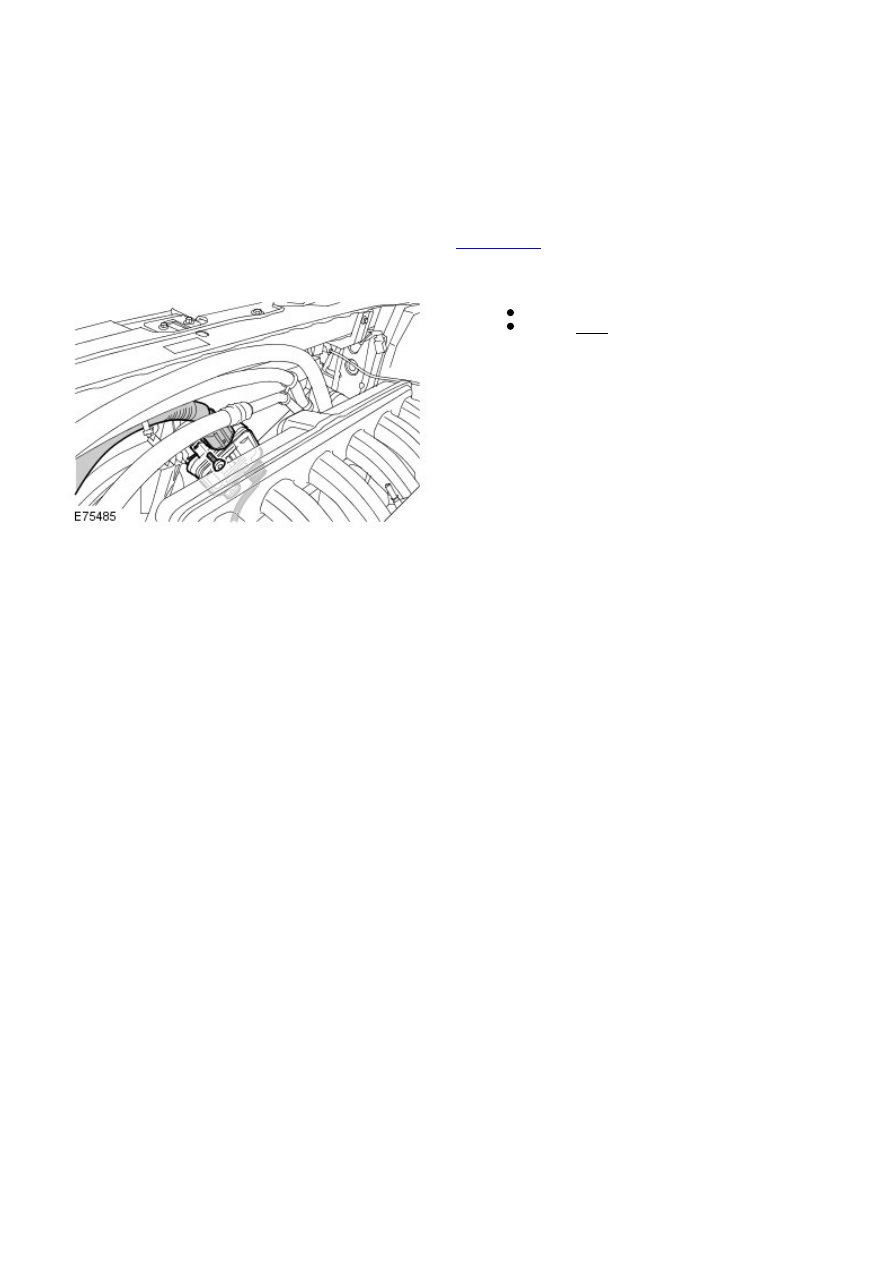

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.



Remove the cooling fan module.
Torque: 6 Nm

2.

Installation

To install, reverse the removal procedure.

1.
