Anti-Lock Control - Anti-Lock Brake System (ABS) Module

Removal and Installation

Removal

• CAUTIONS:

 Extreme cleanliness must be exercised when handling these components.

 If brake fluid is spilt on the paintwork, the affected area must be immediately washed down with cold water.

All vehicles

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

3.

Right-hand drive vehicles

Remove the plenum chamber panel.

4.

Left-hand drive vehicles

Remove the windshield wiper motor and linkage.

Refer to:

Windshield Wiper Motor

 (501-16 W ipers and Washers,

Removal and Installation).

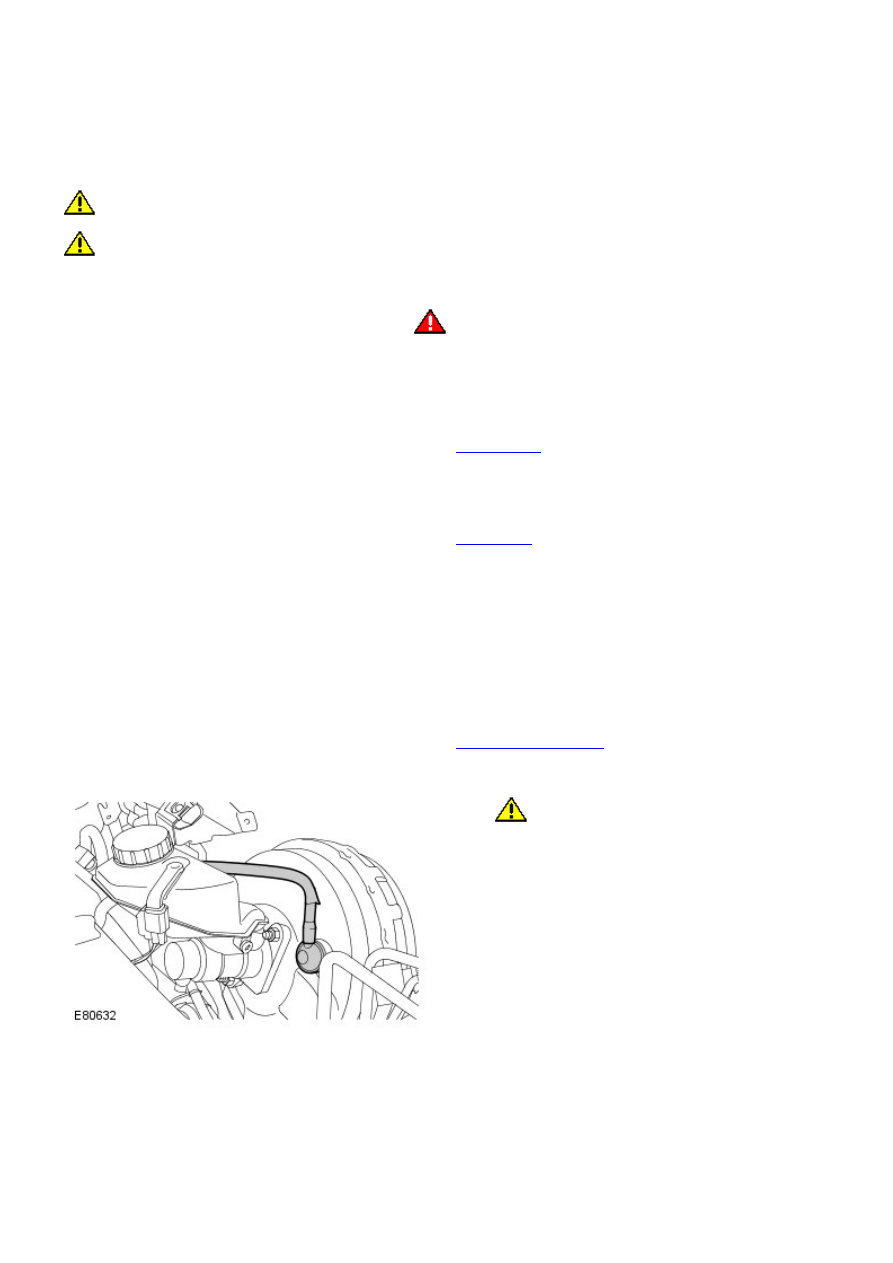

5.

6.

CAUTION: Make sure that all openings are

sealed.

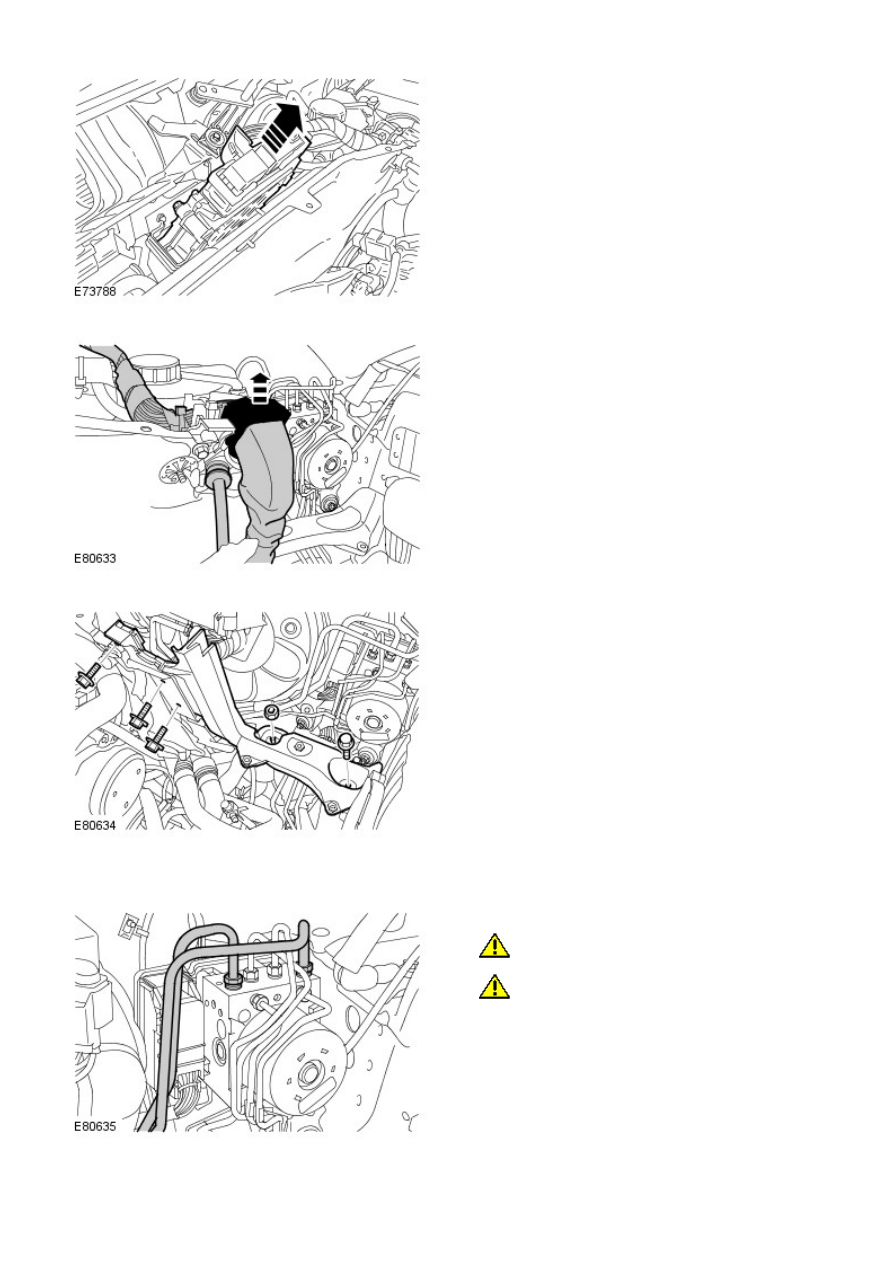

6.

All vehicles

7.

8.

9.

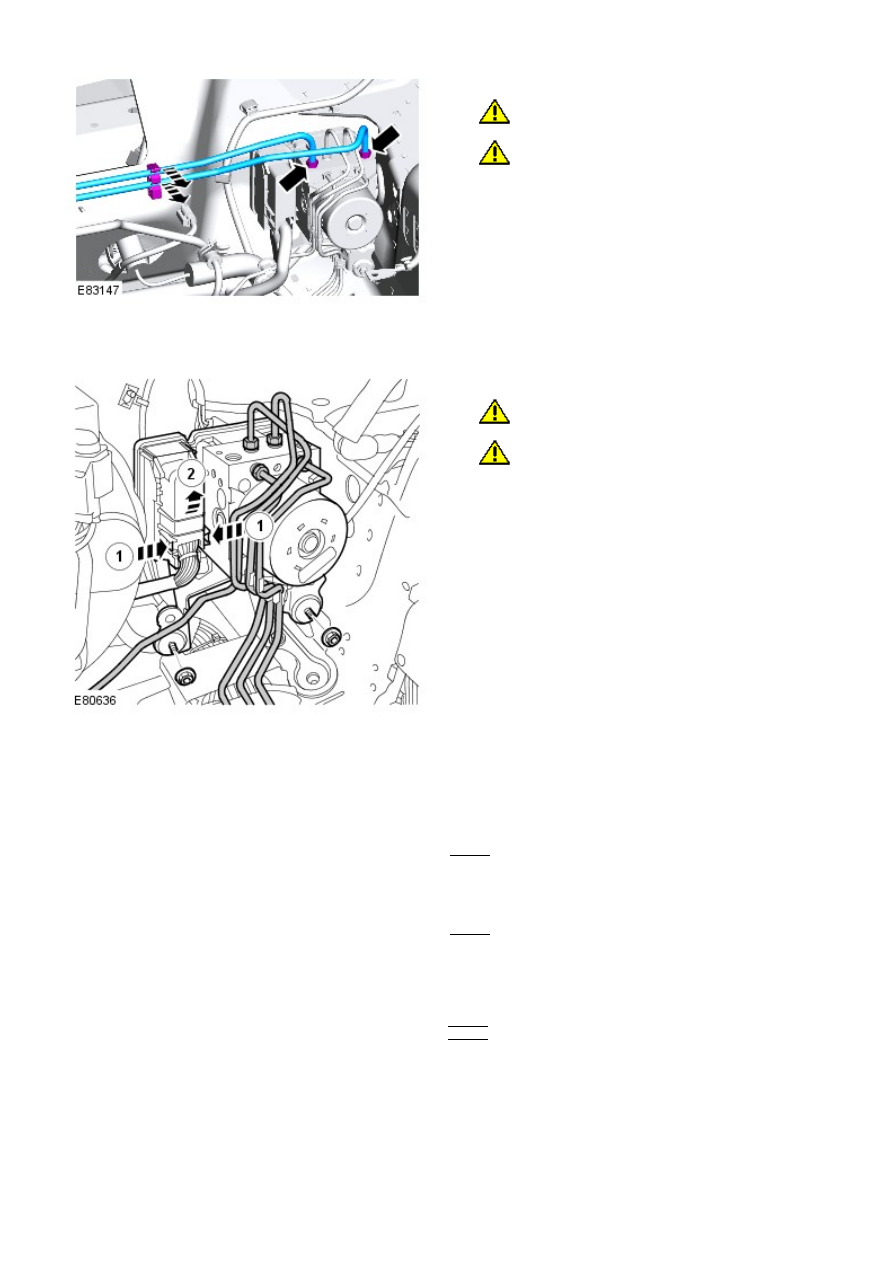

Left-hand drive vehicles

10. CAUTIONS:

 Be prepared to collect escaping fluids.

 Make sure that all openings are sealed.

10.

Right-hand drive vehicles

11. CAUTIONS:

 Be prepared to collect escaping fluids.

 Make sure that all openings are sealed.

11.

All vehicles

12. CAUTIONS:

 Be prepared to collect escaping fluids.

 Make sure that all openings are sealed.

12.

Installation

All vehicles

Install the ABS module.

Torque: 10 Nm

1.

Install the brake fluid tubes.

Torque: 15 Nm

2.

Install the battery tray support.

Torque:

M6 10 Nm
M8 25 Nm

3.

Left-hand drive vehicles

Connect the brake booster vacuum line.

4.

All vehicles

Install the ECM.

5. Secure the vacuum line and harness.

6.

Left-hand drive vehicles

Install the windshield wiper motor and linkage.

Refer to:

Windshield Wiper Motor

 (501-16 W ipers and Washers,

Removal and Installation).

7.

Right-hand drive vehicles

Install the plenum chamber panel.

8.

All vehicles

Install the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

9.

Connect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

10.

Bleed the brake system.

Refer to:

Brake System Bleeding

 (206-00 Brake System - General

Information, General Procedures).

11.

If a new component has been installed, configure using Land Rover
approved diagnostic equipment.

12.
