Frelander 2. Manual - part 124

Power Brake Actuation - Brake Vacuum PumpI6 3.2L Petrol

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the engine cover.

Refer to:

Engine Cover - I6 3.2L Petrol

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove the battery tray.

Refer to:

Battery Tray

 (414-01 Battery, Mounting and Cables,

Removal and Installation).

3.

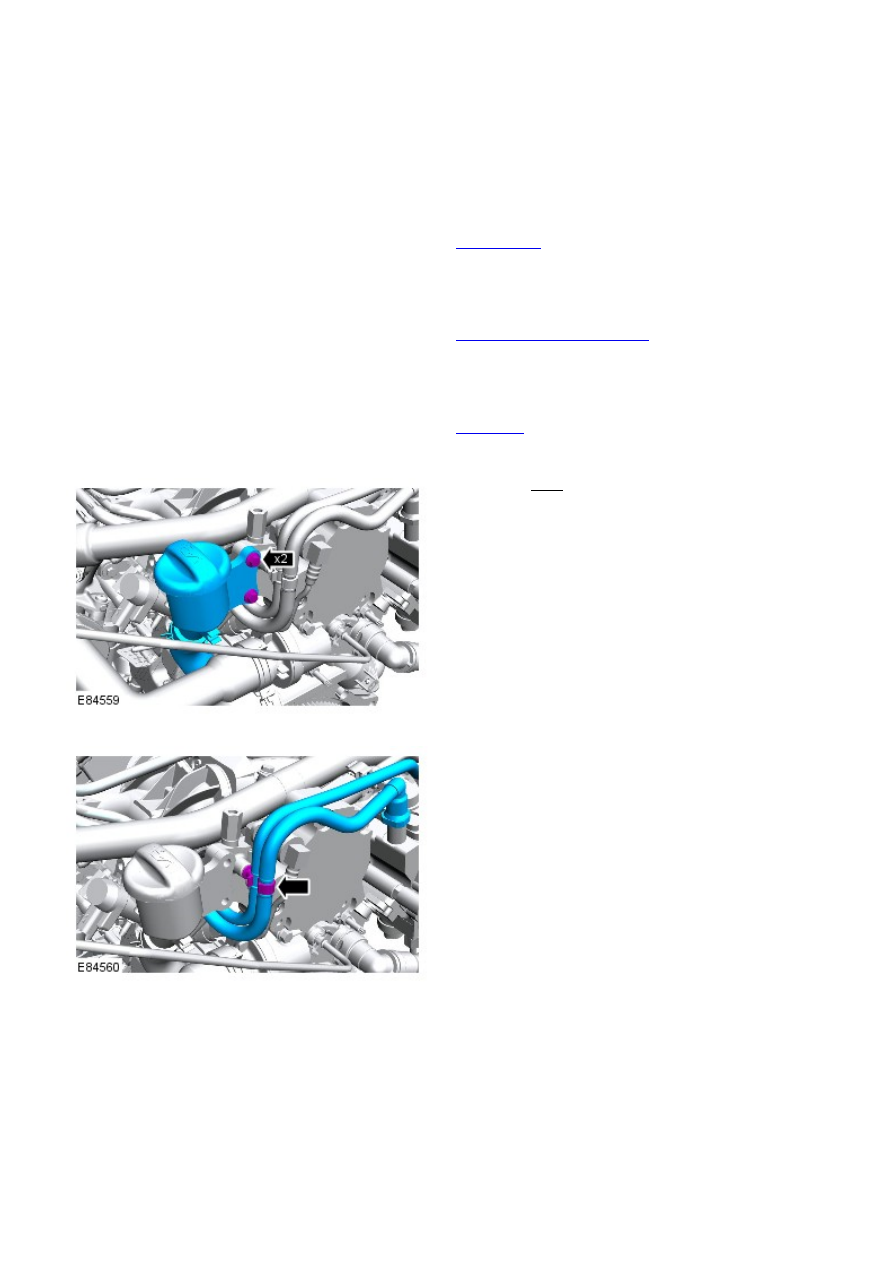

Remove the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12B Intake Air Distribution and Filtering -

TD4 2.2L Diesel, Removal and Installation).

4.

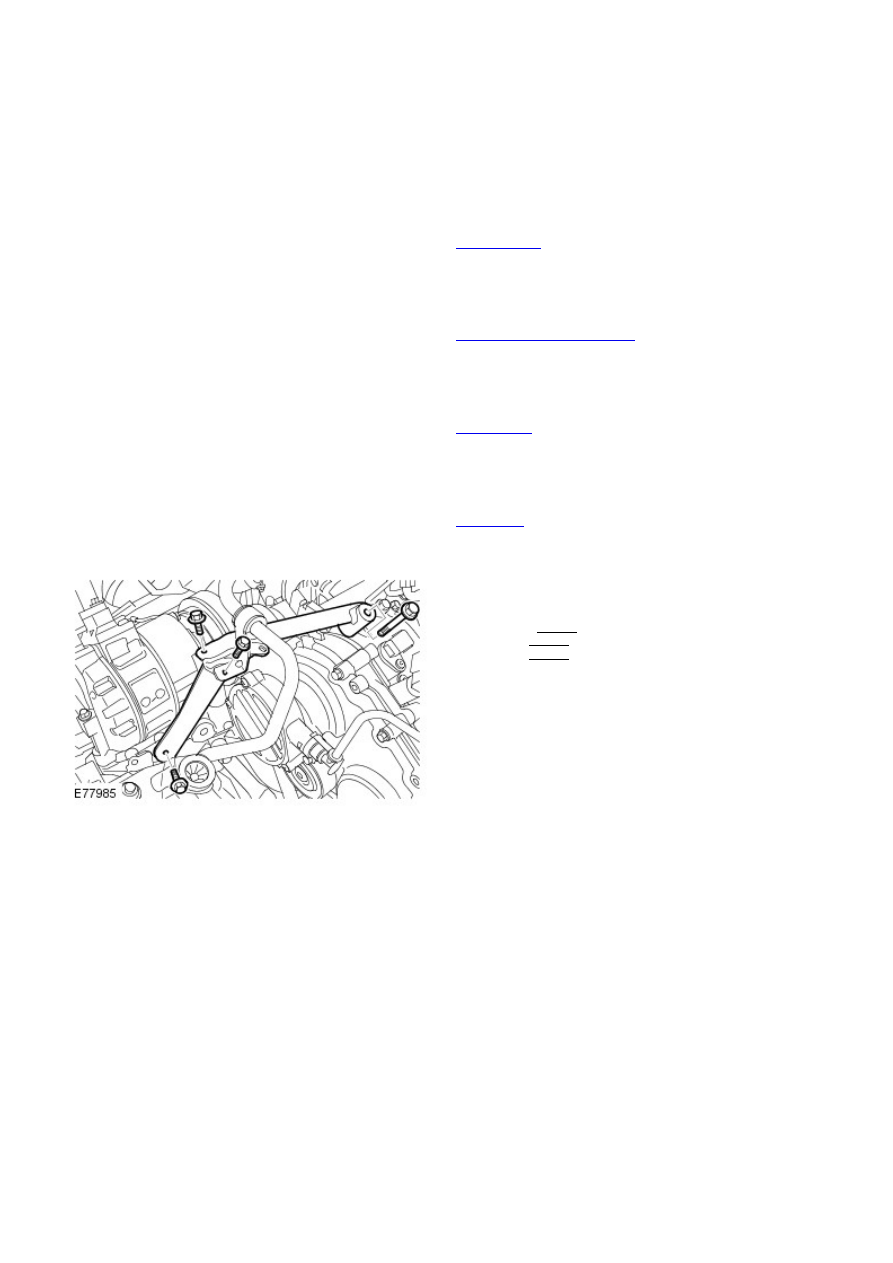

Remove the A/C compressor, upper support bracket.

Torque:

M10 45 Nm
M8 25 Nm
M6 10 Nm

5.

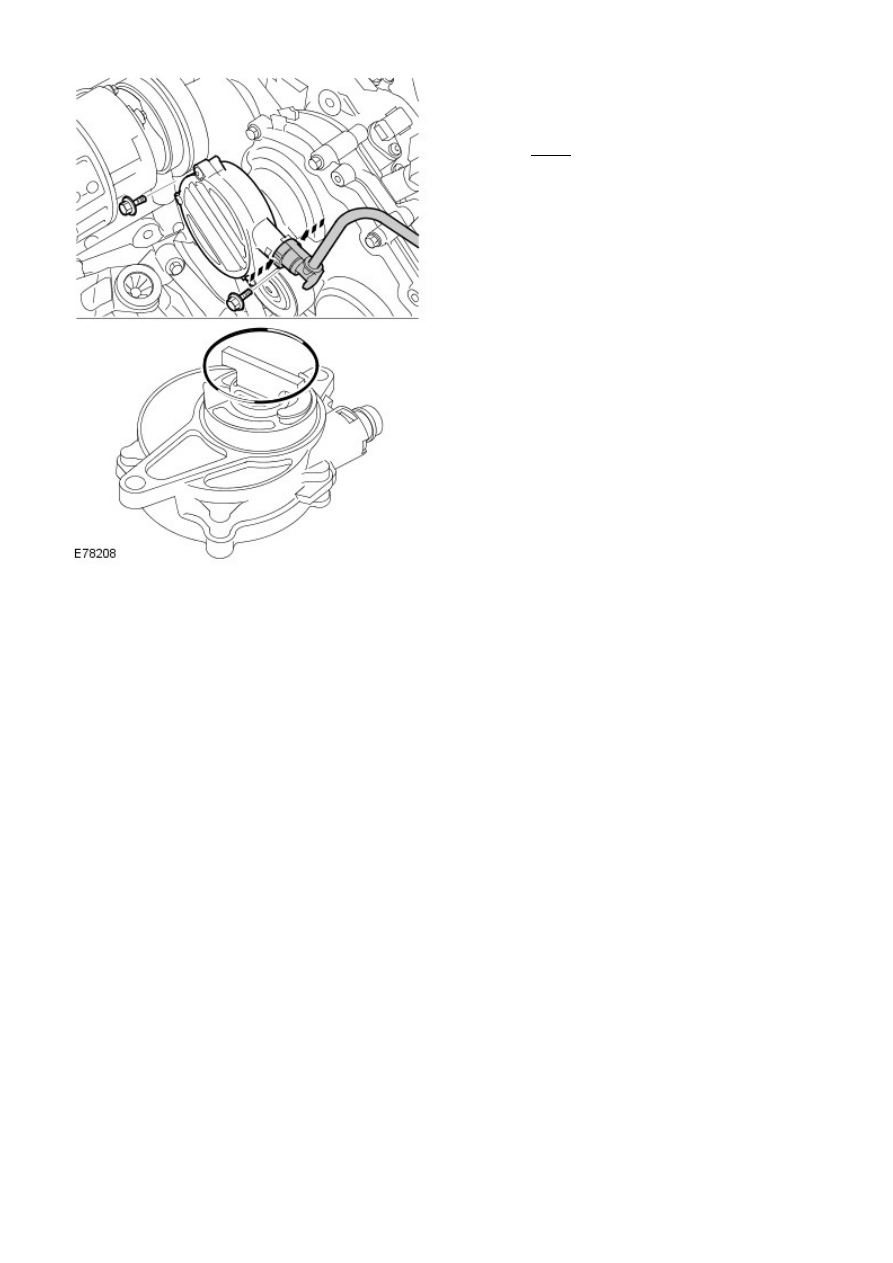

Disconnect the brake booster vacuum line from the brake vacuum
pump.

6.

7. NOTE: Make sure that this component is installed to
the noted removal position.

Remove the brake vacuum pump.

Torque: 17 Nm

7.

Installation

1. NOTE: Make sure that the component is clean, free of foreign
material and lubricant.

To install, reverse the removal procedure.

1.

Power Brake Actuation - Brake Vacuum PumpTD4 2.2L Diesel

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

Remove the cover and disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

1.

Remove the engine cover.

Refer to:

Engine Cover - TD4 2.2L Diesel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

2.

Remove the air cleaner assembly.

Refer to:

Air Cleaner

 (303-12B Intake Air Distribution and Filtering -

TD4 2.2L Diesel, Removal and Installation).

3.

Torque: 9 Nm

4.

5.

6.

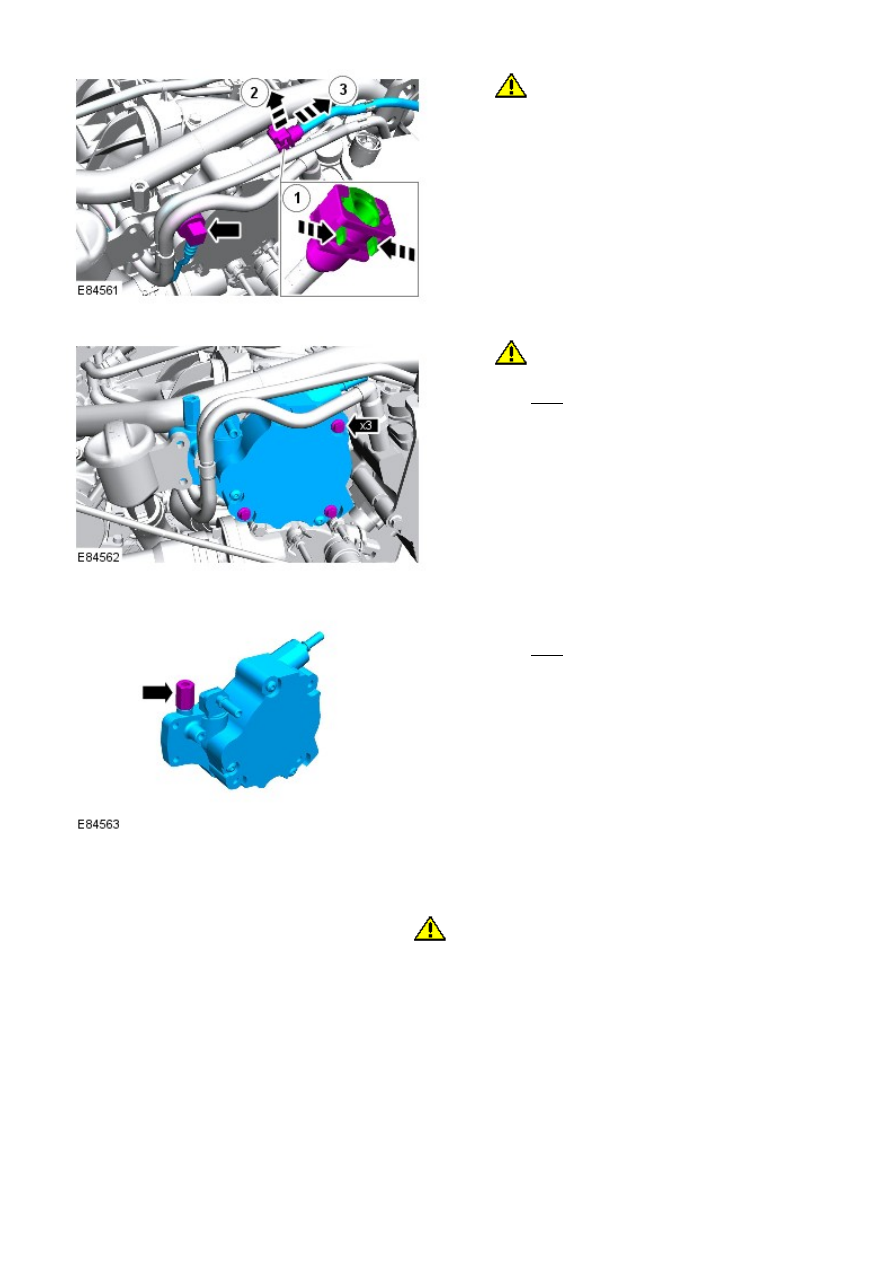

CAUTION: Make sure that all openings are

sealed.

6.

7.

CAUTION: The seals are to be reused unless

damaged.

Torque: 9 Nm

7.

8. NOTE: Do not disassemble further if the component
is removed for access only.

Torque: 9 Nm

8.

Installation

1.

CAUTION: Make sure that the mating faces are clean and

free of foreign material.

To install, reverse the removal procedure.

1.
