Frelander 2. Manual - part 122

1

-

Vacuum pipe - i6 engine

2

-

Vacuum pump - i6 engine

3

-

Vacuum pipe - TD4 engine (up to 2010 MY)

4

-

Vacuum pump - TD4 engine

5

-

Check valve

6

-

Brake booster

OVERVIEW

Power assistance for the braking system is provided by a vacuum operated, non-active brake booster.

The brake booster is a compact unit that occupies less space than a conventional brake booster, improving the vehicles
crash performance characteristics. The unit is installed with tandem diaphragms that are 203.20 mm (8.00 in) and 228.60
mm (9.00 in) in diameter and operate as a single unit.

The unit is located on the driver's side of the engine compartment, and is sealed to the bulkhead with a gasket and
secured with 4 studs and locking nuts. The brake booster actuating push rod is attached to the brake pedal with a clevis
pin. The booster output rod locates in the primary piston of the brake master cylinder.
For additional information, refer to:

Hydraulic Brake Actuation

 (206-06 Hydraulic Brake Actuation, Description and

Operation).

VACUUM COMPONENTS

For both the i6 gasoline and TD4 diesel engines, the vacuum required for brake booster operation is created by a vacuum
pump mounted at the rear of the cylinder head. The vacuum pump is driven by the intake camshaft.

A rigid plastic pipe connects the vacuum pump to a check valve installed on the front chamber of the brake booster. The
pipe length and routing is different for LHD and RHD models.

The check valve maintains the vacuum necessary for brake booster operation and prevents air from entering the front
chamber.

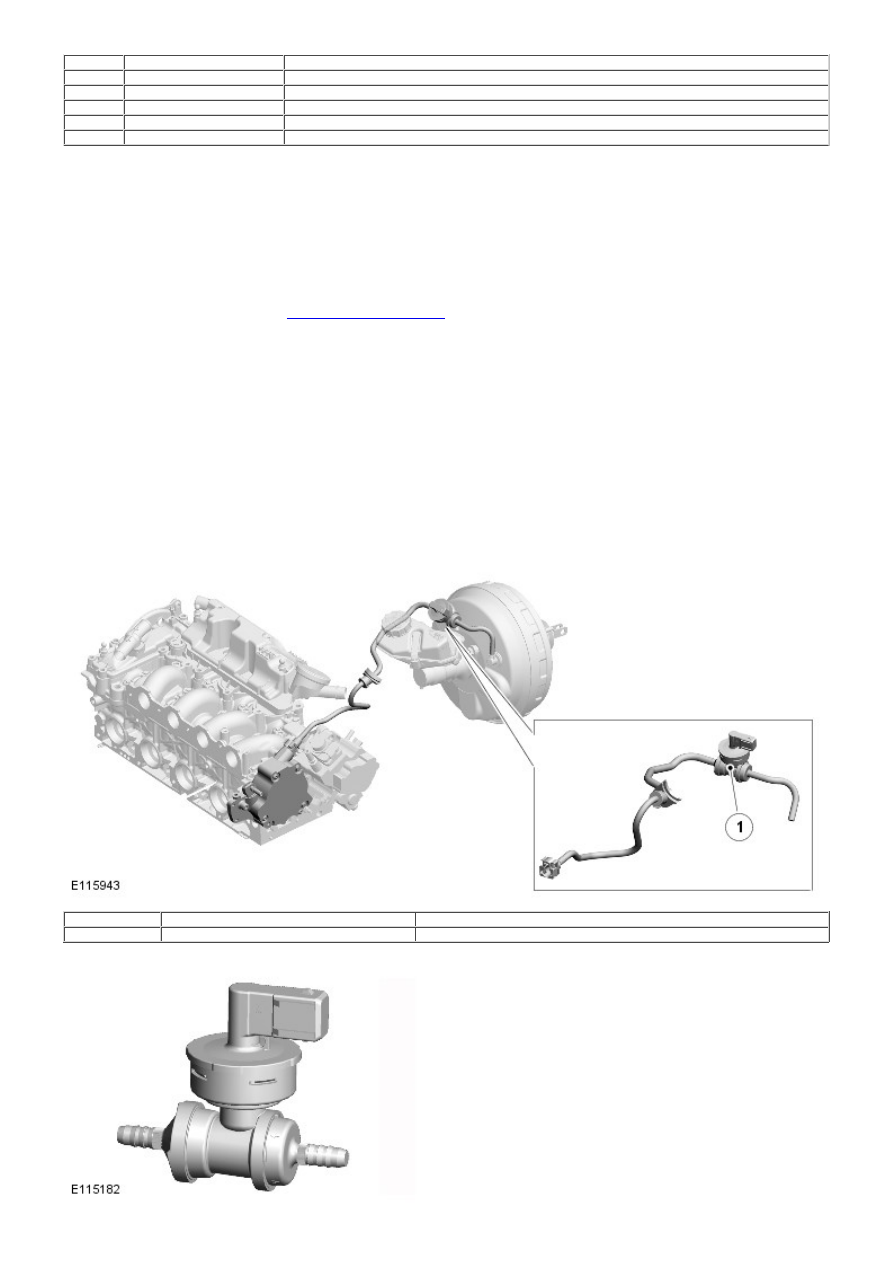

Stop/Start Vehicles - From 2010 MY

Stop/Start Vehicle Components

Item

Part Number

Description

1

-

Brake vacuum sensor

Brake vacuum sensor

A brake vacuum sensor is introduced on Stop/Start vehicles to monitor vacuum reserves in the brake servo. The vacuum
sensor is mounted in the vacuum pipe and hardwired to the ECM.
For additional information, refer to:

Starting System

 (303-06C Starting System - TD4 2.2L Diesel, Vehicles Built From:

01-03-2009, Description and Operation).

Power Brake Actuation - Power Brake System

Diagnosis and Testing

For additional information.
REFER to:

Brake System

 (206-00 Brake System - General Information, Diagnosis and Testing).

Power Brake Actuation - Brake Booster

Removal and Installation

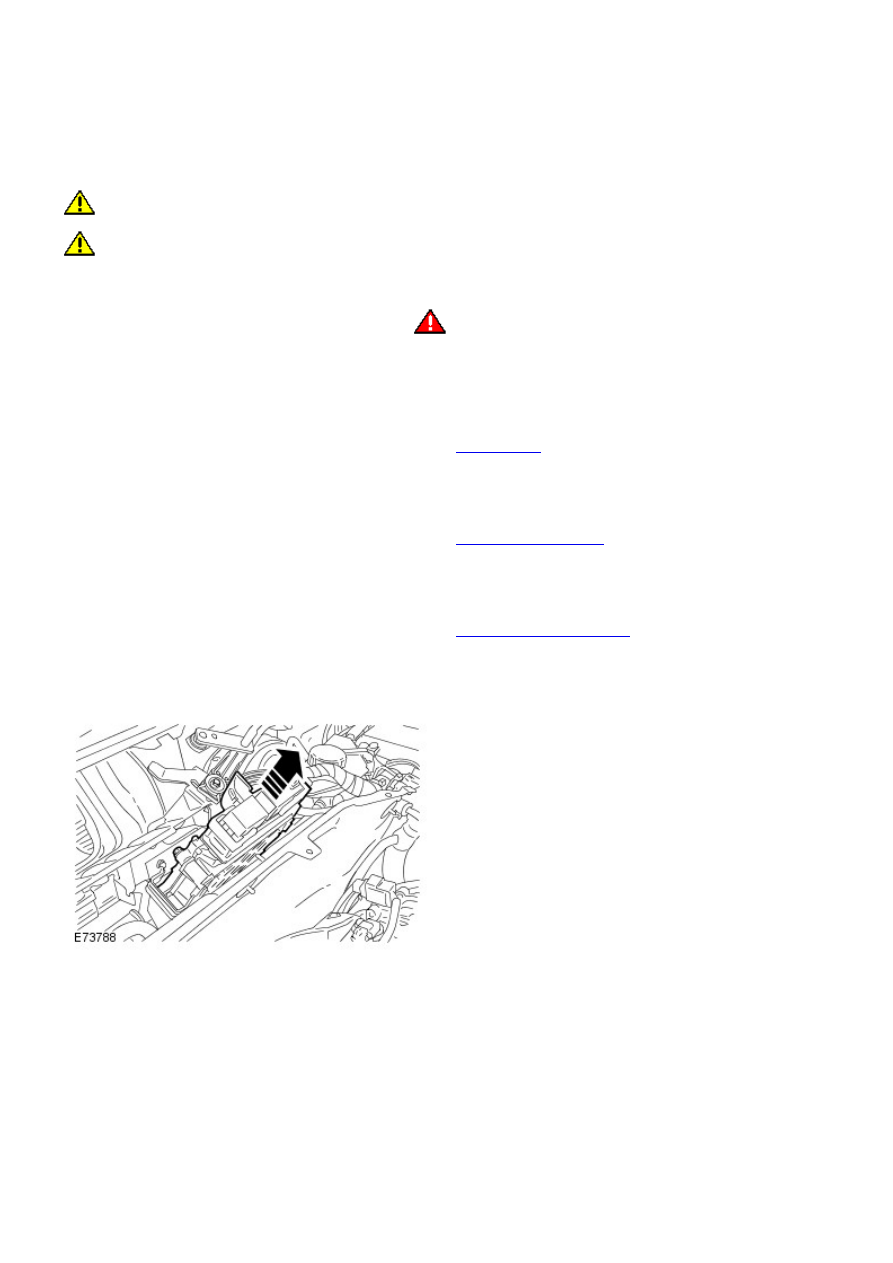

Removal

• CAUTIONS:

 Extreme cleanliness must be exercised when handling these components.

 If brake fluid is spilt on the paintwork, the affected area must be immediately washed down with cold water.

All vehicles

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Disconnect the battery ground cable.

Refer to:

Specifications

 (414-00 Battery and Charging System -

General Information, Specifications).

2.

Remove the windshield wiper motor and linkage.

Refer to:

Windshield Wiper Motor

 (501-16 W ipers and Washers,

Removal and Installation).

3.

Remove the driver lower air bag module.

Refer to:

Driver Lower Air Bag Module

 (501-20B Supplemental

Restraint System, Removal and Installation).

4.

Left-hand drive vehicles

5.
