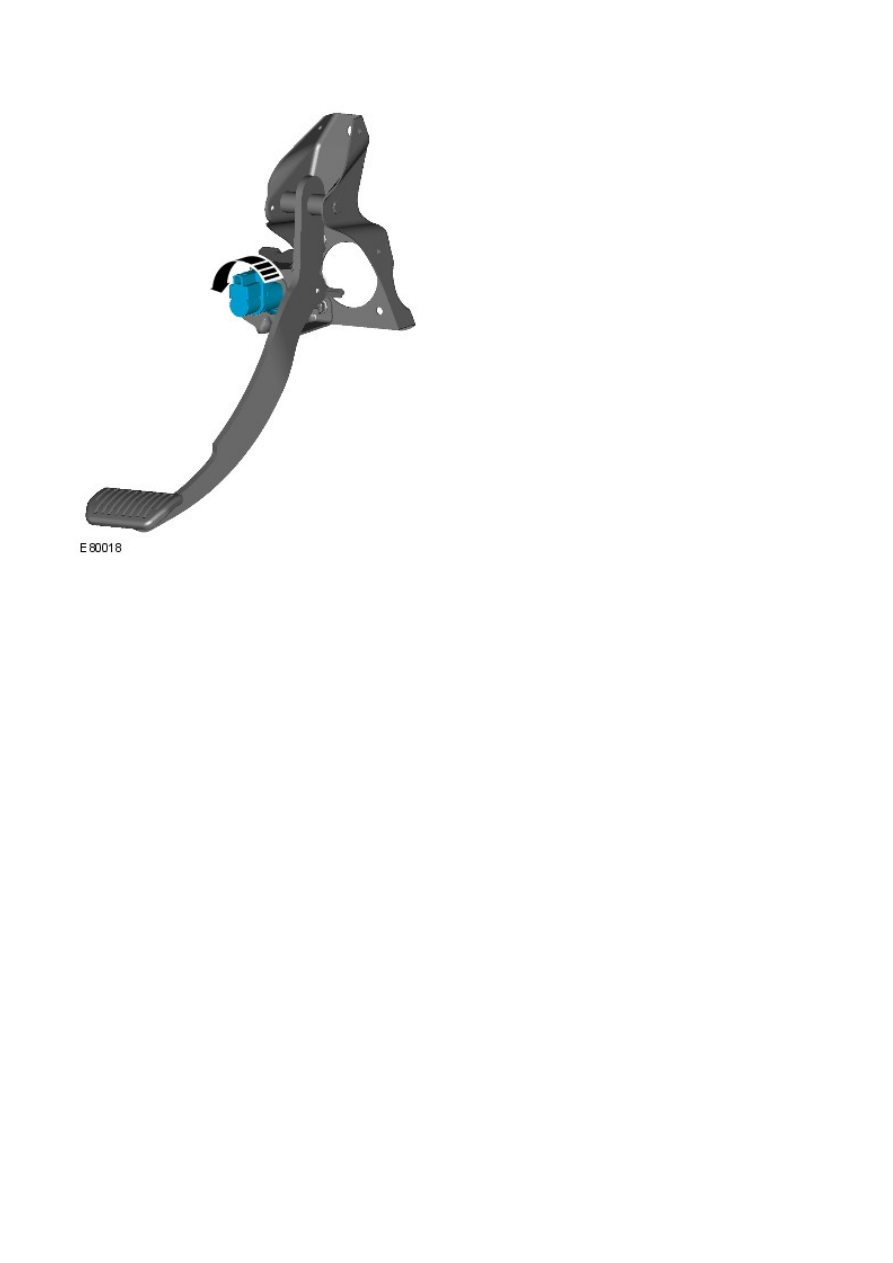

Remove the speed control deactivation switch.

7.

Installation

To install, reverse the removal procedure.

1.

Hydraulic Brake Actuation - Brake Pedal Control Switch

Removal and Installation

Removal

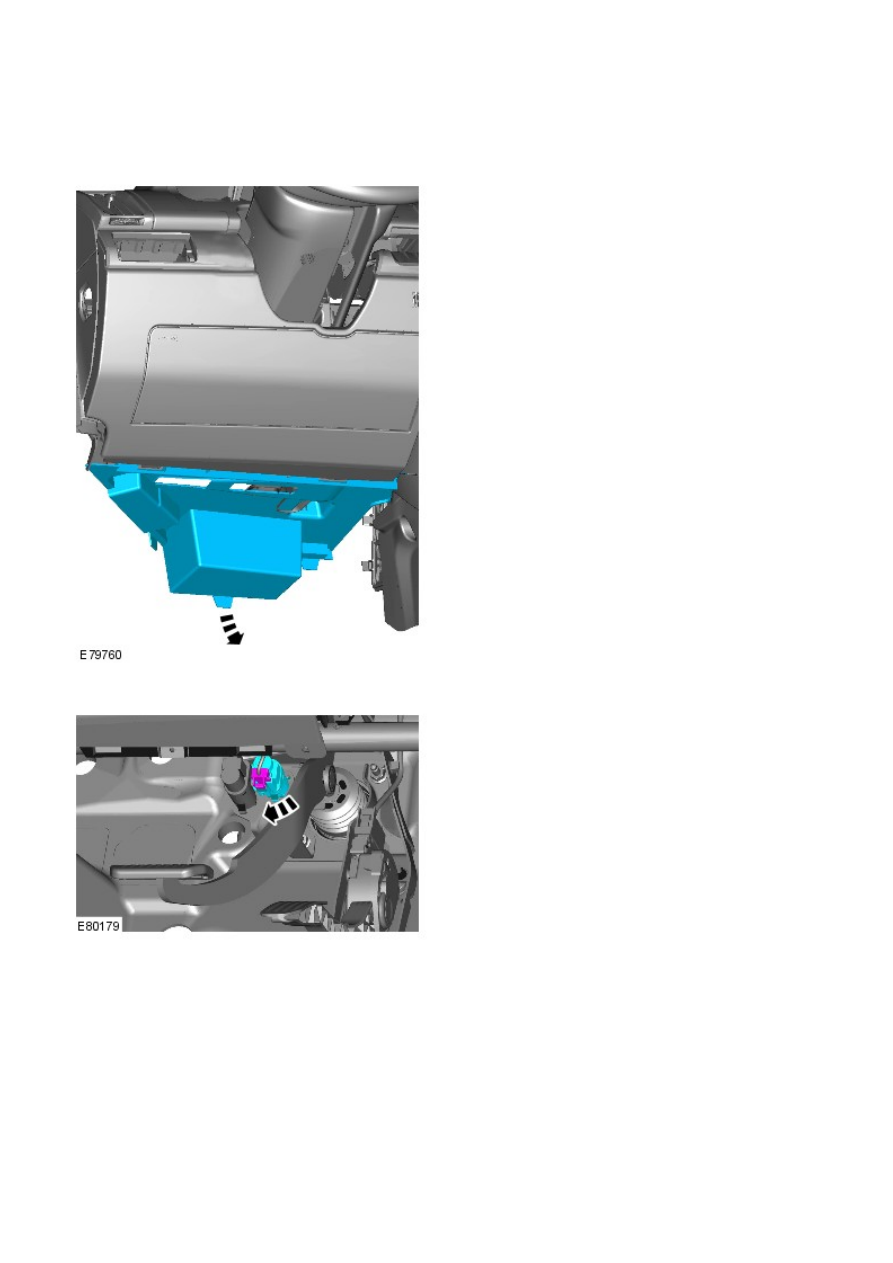

Remove the closing panel.

1.

Remove the stoplamp switch.

2.

Installation

To install, reverse the removal procedure.

1.

Hydraulic Brake Actuation - Brake Master Cylinder

Removal and Installation

Removal

• CAUTIONS:

 Extreme cleanliness must be exercised when handling these components.

 If brake fluid is spilt on the paintwork, the affected area must be immediately washed down with cold water.

• NOTE: Removal steps in this procedure may contain installation details.

All vehicles

1.

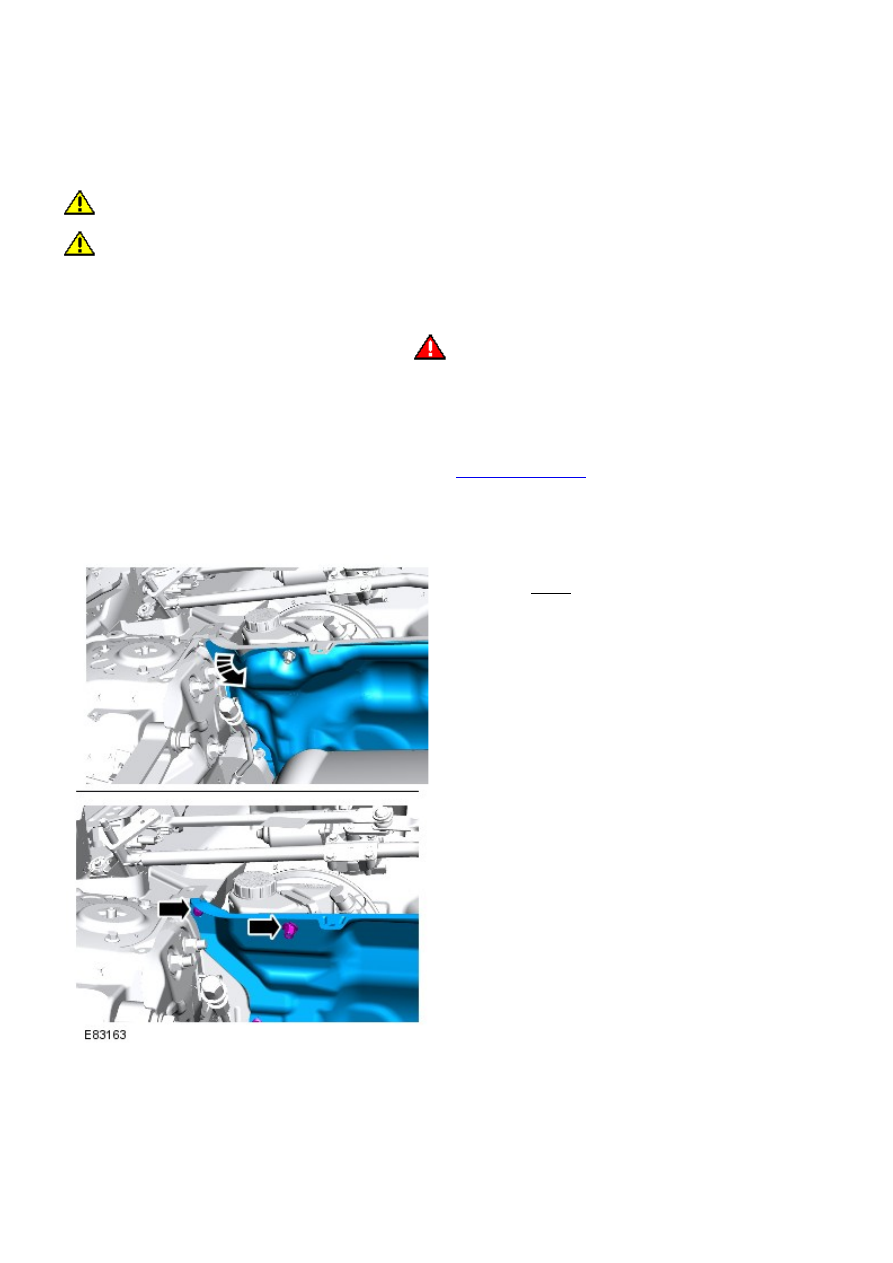

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the brake fluid reservoir.

Refer to:

Brake Fluid Reservoir

 (206-06 Hydraulic Brake Actuation,

Removal and Installation).

2.

Right-hand drive vehicles

3. NOTE: Torque applies to bolt only.

Torque: 10 Nm

3.

All vehicles

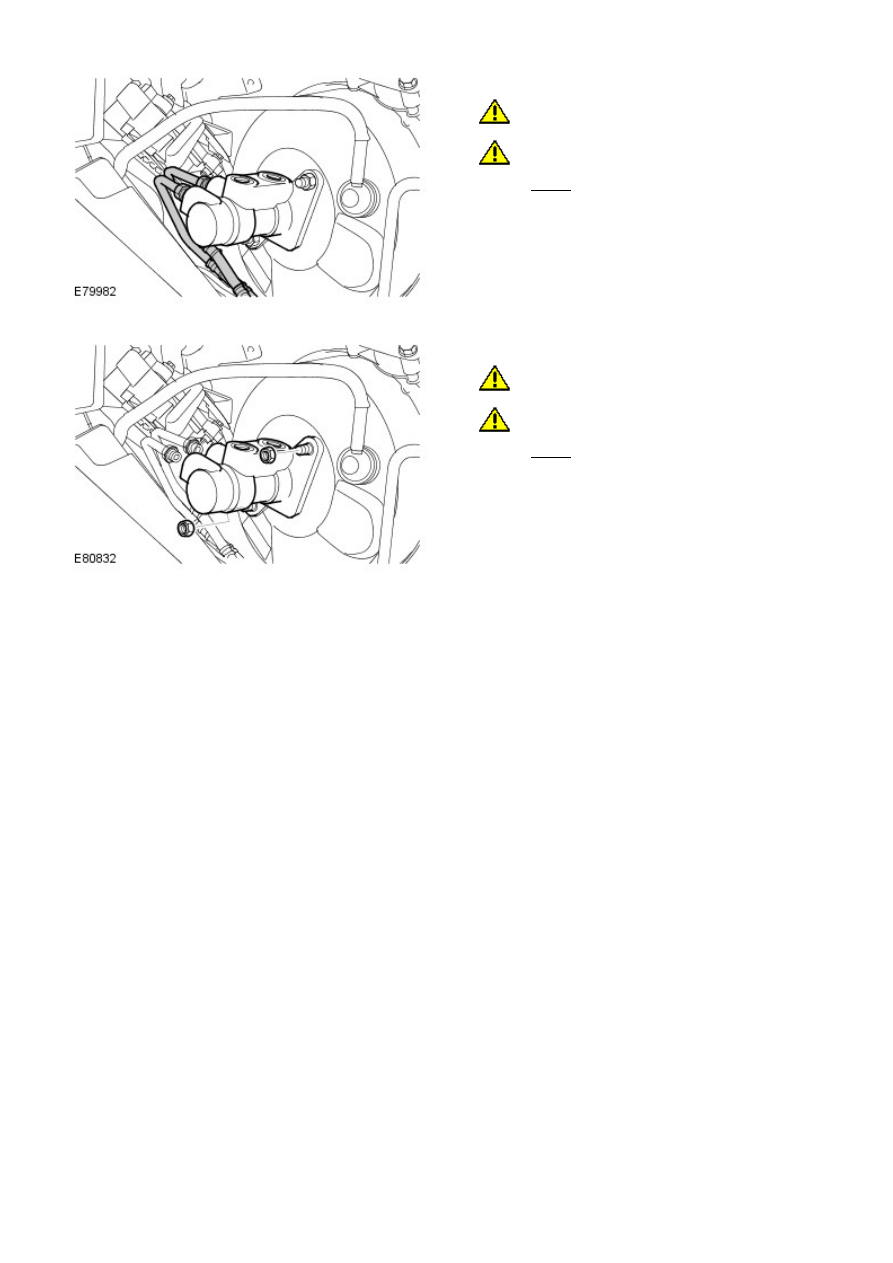

4. CAUTIONS:

 Be prepared to collect escaping fluids.

 Make sure that all openings are sealed.

Torque: 15 Nm

4.

5. CAUTIONS:

 Be prepared to collect escaping fluids.

 The seal is to be reused unless damaged.

Torque: 26 Nm

5.

Installation

To install, reverse the removal procedure.

1.
