Install a new rear halfshaft nut, do not fully tighten at this stage.

16.

CAUTION: Only tighten the nuts and bolts finger tight at

this stage.

Connect both lower arms to the hub assembly, do not fully tighten
at this stage.

16.

17.

CAUTION: Only tighten the nut and bolt finger-tight at this

stage.

Connect the trailing arm to the hub assembly, do not fully tighten at
this stage.

17.

18.

CAUTION: Make sure that the clip is correctly located.

Connect the parking brake cable.
Secure the parking brake cable.

18.

19.

CAUTION: Make sure that the mating faces are clean and

free of foreign material.

Install the brake disc.

Torque: 35 Nm

19.

20. CAUTIONS:

 Make sure that the mating faces are clean and free of foreign

material.

 Make sure that the brake hose is not twisted and is correctly

located.

Secure the brake caliper and anchor plate to the wheel knuckle.

Torque: 110 Nm

20.

Install the rear wheel speed sensor to the wheel knuckle.

Torque: 5 Nm

21.

Install the brake line and wheel speed sensor brackets.

Torque: 10 Nm

22.

23.

WARNING: Make sure that a new nut is installed.

Secure the stabilizer bar link.

Torque: 60 Nm

23.

Support the weight of the vehicle using a jack under the rear hub.

24.

25. CAUTIONS:

 Nuts and bolts must be tightened with the weight of the

vehicle on the suspension.

 Do not use air tools to install the nut. Failure to follow this

25.

Stage 1:
Stage 2:

instruction may result in damage to the component.

Tighten both lower arm nuts and bolts.

Torque: 175 Nm
Tighten the trailing arm nut and bolt.

Torque: 270 Nm
Tighten the rear halfshaft nut.

Torque:

330 Nm
30°

Stake the hub nut.

Adjust the parking brake.

Refer to:

Parking Brake Cable Adjustment

 (206-05 Parking Brake and

Actuation, General Procedures).

26.

Install the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

27.

Rear Suspension - Rear Shock Absorber

Removal and Installation

Removal

• NOTE: Removal steps in this procedure may contain installation details.

1.

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

1.

Remove the shock absorber and spring assembly.

Refer to:

Shock Absorber and Spring Assembly

 (204-02 Rear

Suspension, Removal and Installation).

2.

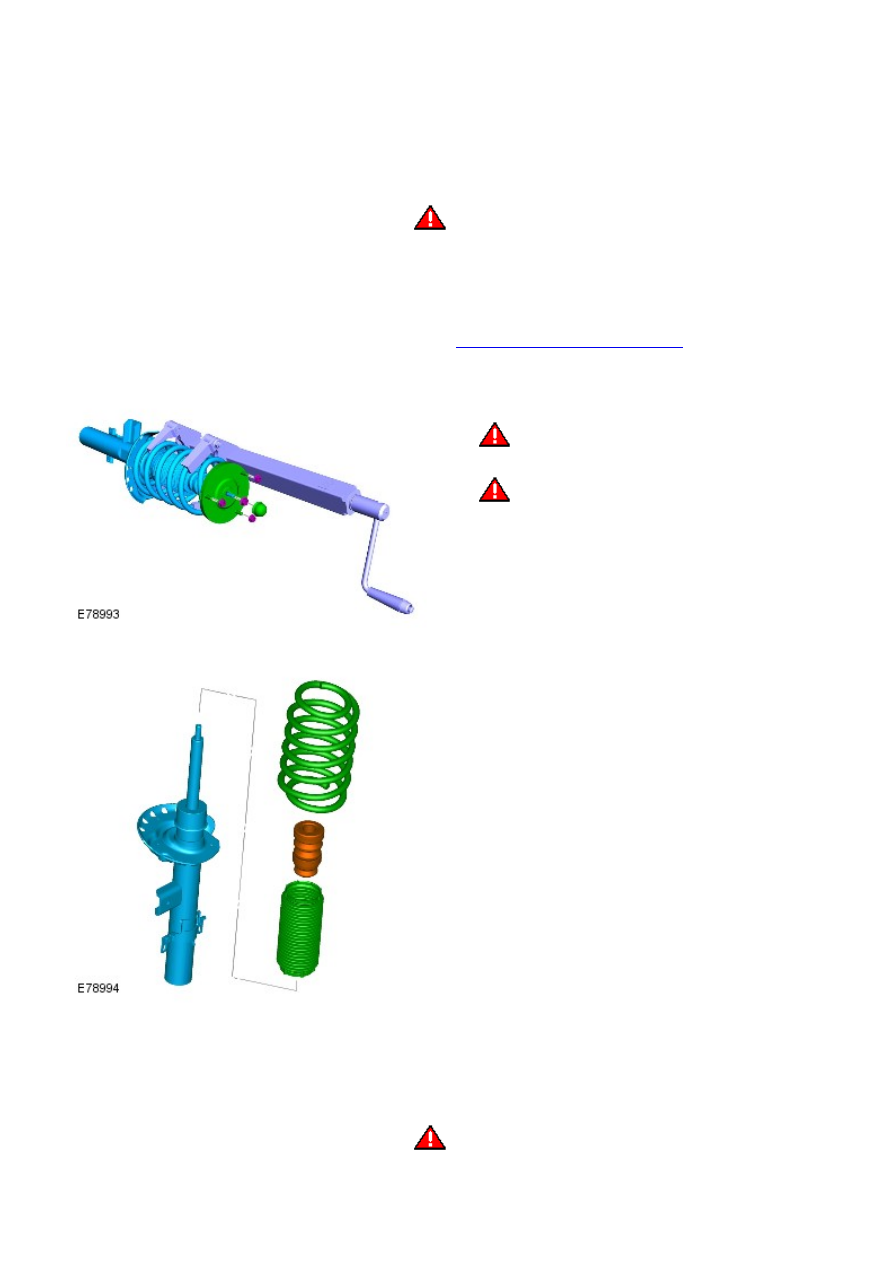

3. WARNINGS:

 Always follow the spring compressor

manufacturer's instructions.

 Take extra care when handling the compressed

spring.

• NOTE: Make sure that this component is installed to
the noted removal position.

Remove the spring.

3.

Remove the shock absorber damper rod components.

4.

Installation

Install the shock absorber shaft dust shield, spring aid and gaiter.

1.

2.

WARNING: Take extra care when handling the compressed

spring.

• CAUTIONS:

2.

 Make sure that these components are installed to the noted

removal position.

 Make sure that the mating faces are clean and free of foreign

material.

Install the spring.

Install the spring inclination spacer and top mount, install the nut
but do not fully tighten at this stage.

3.

Carefully release the spring tension.

4.

Tighten the nut.

Torque: 80 Nm

5.

Install the cap.

6.

Install the shock absorber and spring assembly.

Refer to:

Shock Absorber and Spring Assembly

 (204-02 Rear

Suspension, Removal and Installation).

7.
