Rear Suspension - Shock Absorber and Spring Assembly

Removal and Installation

Removal

Remove the rear quarter trim panel.

Refer to:

Rear Quarter Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

1.

2.

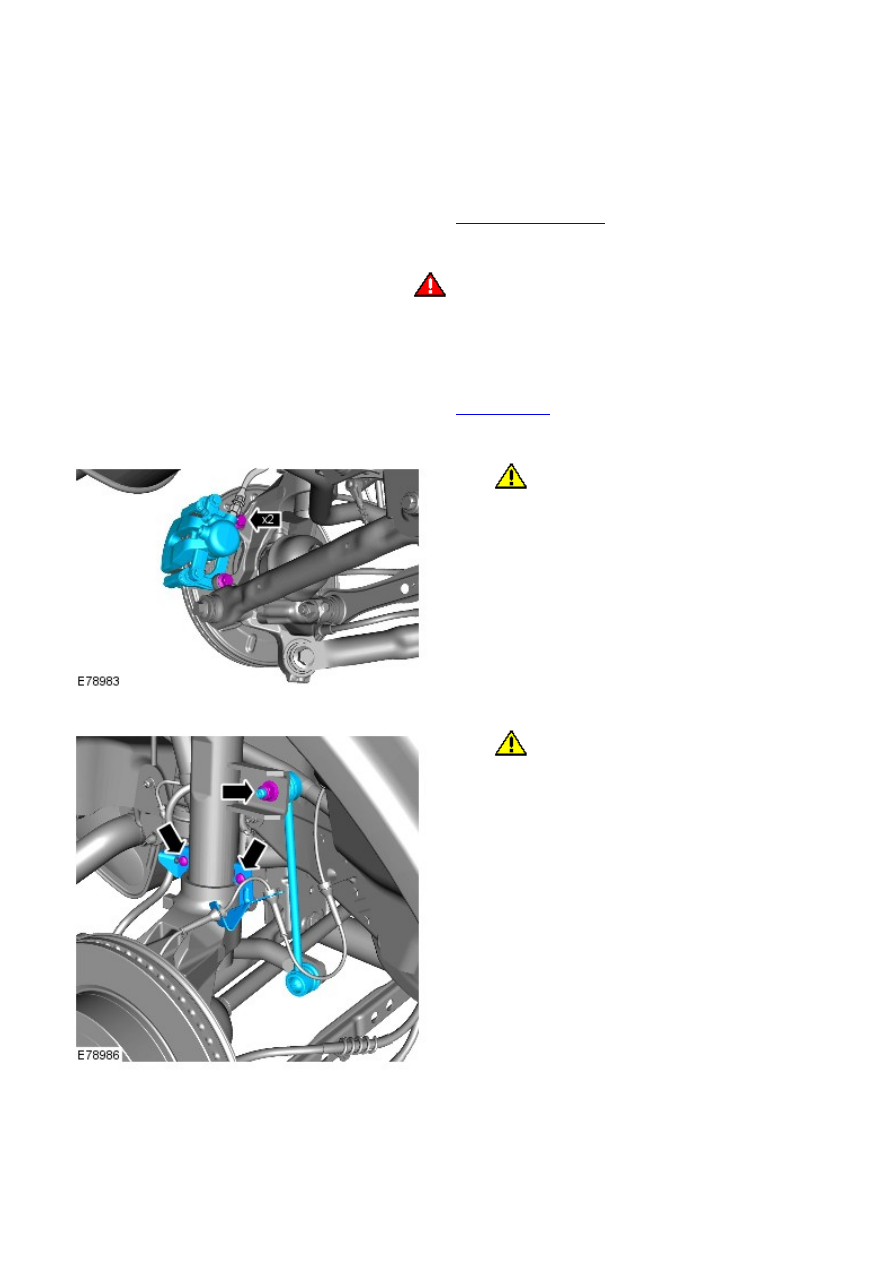

WARNING: Make sure to support the vehicle with axle

stands.

Raise and support the vehicle.

2.

Remove the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

3.

4.

CAUTION: Make sure that no load is placed on

the brake hose.

4.

5.

CAUTION: Discard the nut.

5.

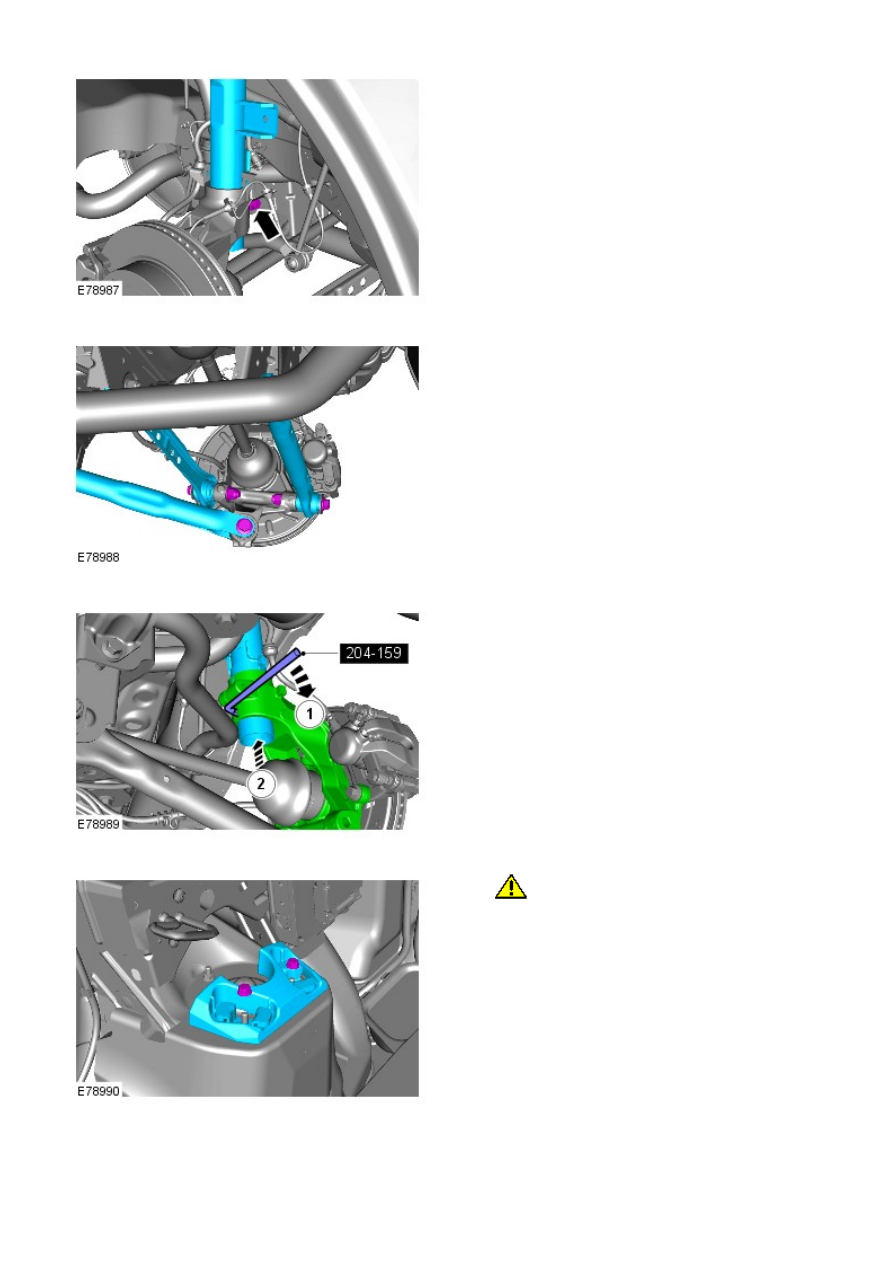

Remove and discard the bolt from the rear wheel
knuckle.

6.

7.

8.

9.

CAUTION: Make sure that no components

catch.

9.

10.

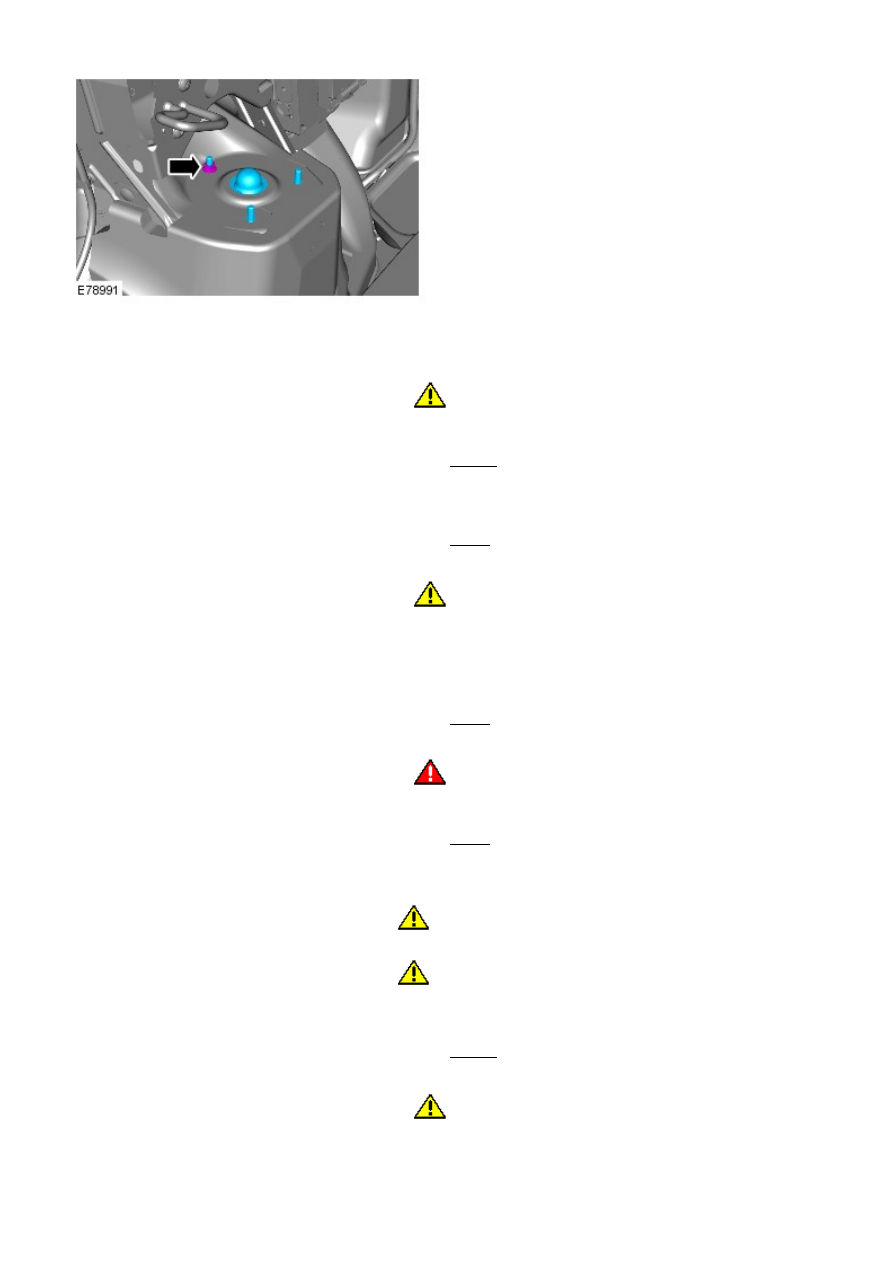

Installation

1.

CAUTION: Make sure that new bolts are installed.

Install the shock absorber to the hub assembly.

Torque: 110 Nm

1.

Install the shock absorber and spring assembly.

Torque: 32 Nm

2.

3.

CAUTION: Nuts and bolts must be tightened with the weight

of the vehicle on the suspension.

Install the lower suspension arms.

3.

Install the brake line and wheel speed sensor brackets.

Torque: 10 Nm

4.

5.

WARNING: Make sure that a new nut is installed.

Secure the stabilizer bar link.

Torque: 60 Nm

5.

6. CAUTIONS:

 Make sure that the mating faces are clean and free of foreign

material.

 Make sure that the brake hose is not twisted and is correctly

located.

Secure the brake caliper and anchor plate to the wheel knuckle.

Torque: 110 Nm

6.

7.

CAUTION: Nuts and bolts must be tightened with the weight

of the vehicle on the suspension.

Support weight of vehicle on a jack at the rear hub.

7.

Tighten the trailing arm nut and bolt.

8.

Torque: 270 Nm

Tighten the front and rear lower arm nuts and bolts.

Torque: 175 Nm

9.

Install the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 W heels and Tires, Removal and

Installation).

10.

Install the rear quarter trim panel.

Refer to:

Rear Quarter Trim Panel

 (501-05 Interior Trim and

Ornamentation, Removal and Installation).

11.
