BODY

12

EXTERIOR FITTINGS

Refit

1. With assistance, fit bumper valance. Secure

bumper valance with scrivets and screws.

2. Fit mud flap brackets and secure with screws.
3. Fit rear wheel arch extensions.

See this

section.

4. Fit both tail lamps.

See ELECTRICAL,

Repairs.

5. Fit mud flaps.

See this section.

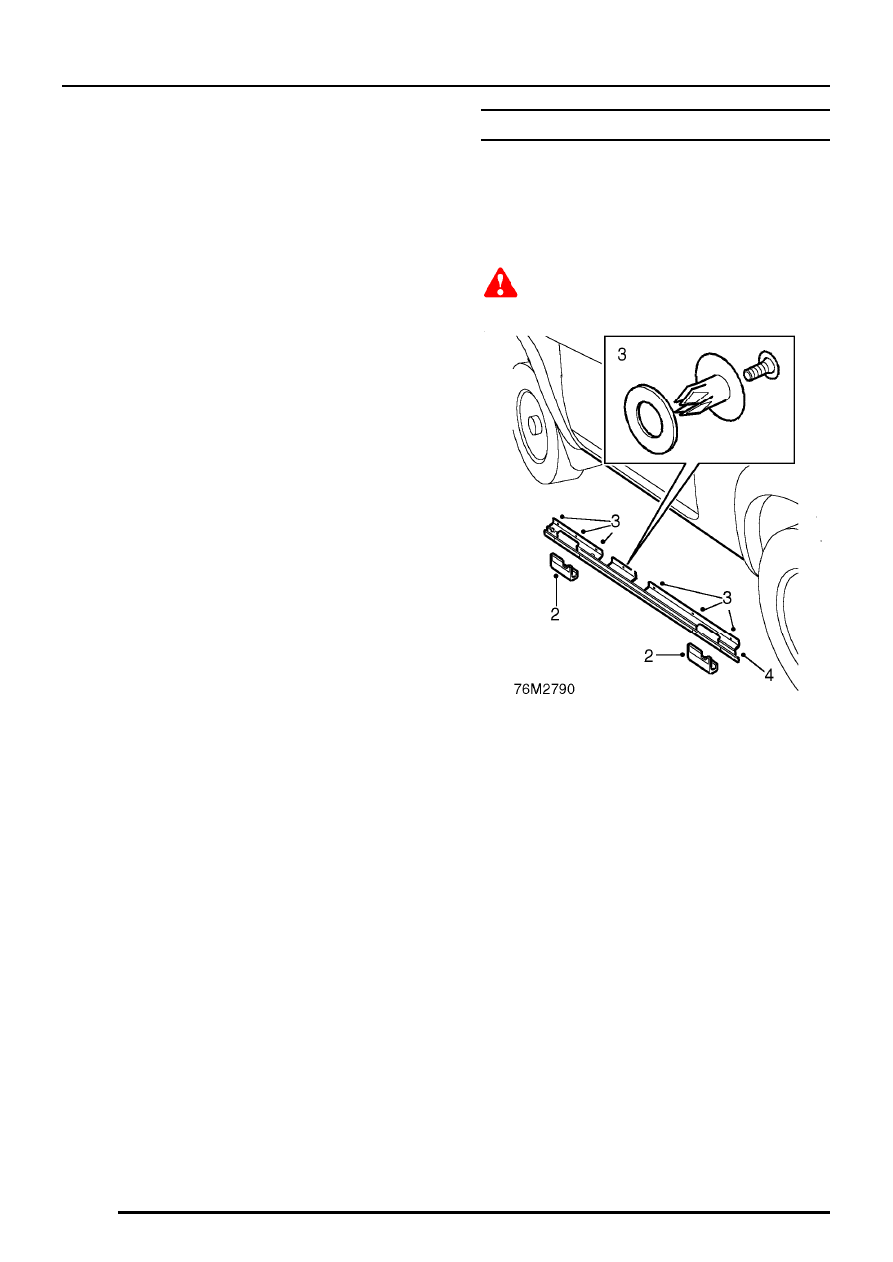

FINISHER - SILL - LOWER

Service repair no - 76.43.28

Remove

1. Raise front of vehicle.

WARNING: Support on safety stands.

2. Remove both jacking point covers.
3. Remove 7 scrivits securing finisher.
4. Release and remove finisher from sill.

Refit

1. Clean mating faces of finisher.
2. Position finisher to sill, locate over jacking

points and secure with scrivits.

3. Fit jacking point covers.
4. Remove stand(s) and lower vehicle.

BODY

EXTERIOR FITTINGS

13

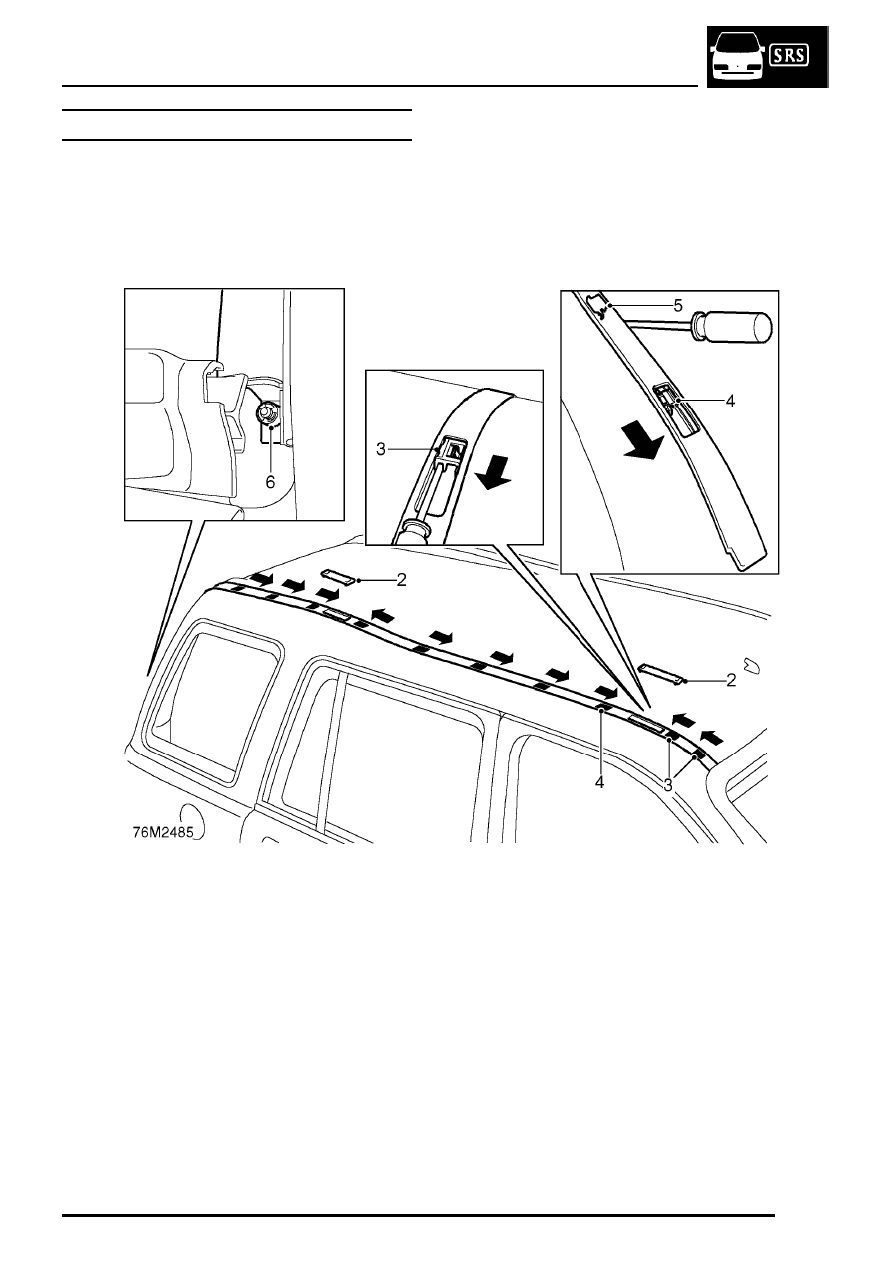

FINISHER - ROOF PANEL

Service repair no - 76.43.68

Remove

1. Remove tail door glass side finisher.

See

Doors.

2. Remove roof finisher caps or, if roof rack fitted,

remove side rail.

See this section.

3. Using a suitable hooked tool in the front foot

hole of the roof finisher, slide the finisher’s 2
forward clips rearward from the roof channel.

4. Slide the clip rear of the foot hole forward from

the roof channel.

5. Slide the remaining 7 clips from the roof

channel.

6. Remove nut securing rear end of roof finisher.
7. Remove finisher.

BODY

14

EXTERIOR FITTINGS

Refit

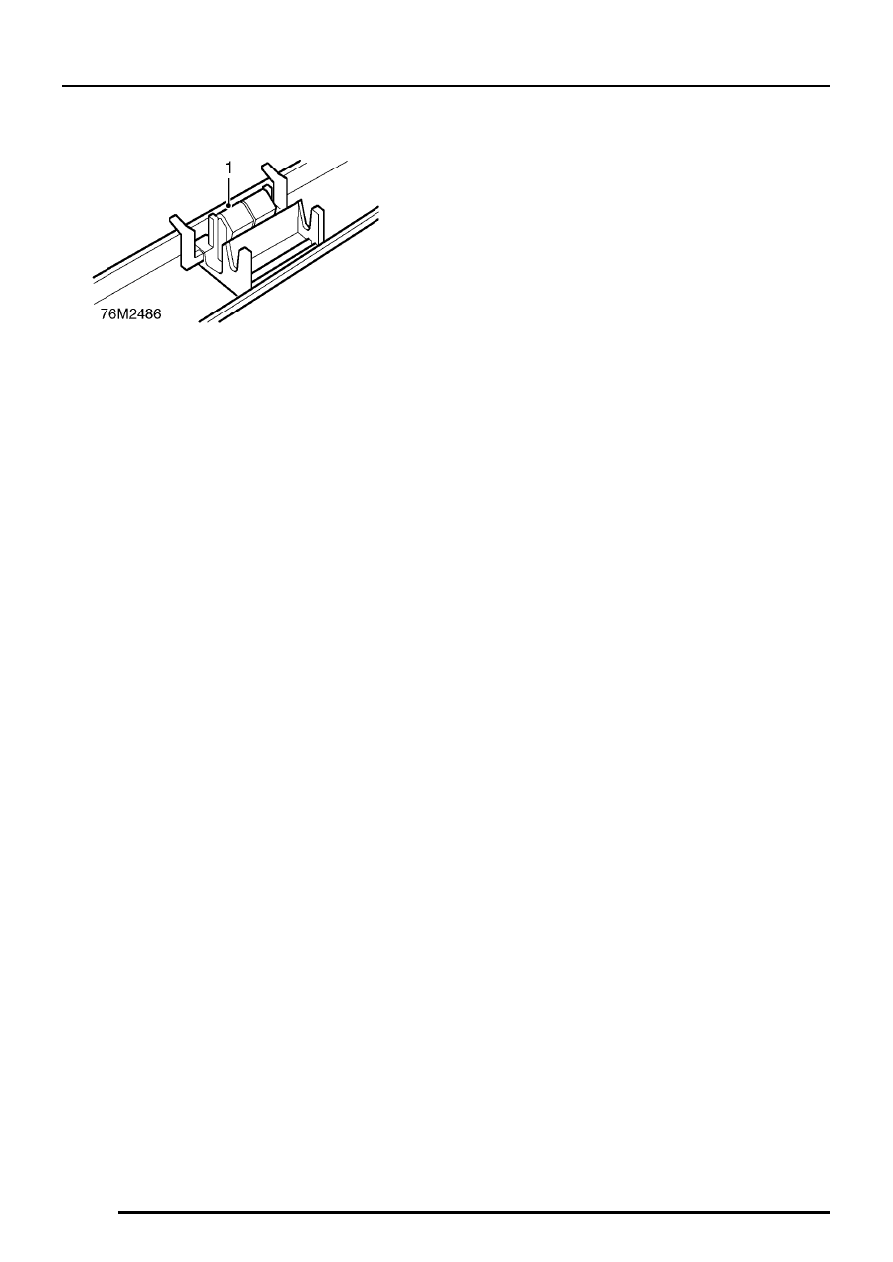

1. Fit clips to finisher.
2. Fit finisher to roof channel with forward two

clips.

3. Slide finisher to align with screen. Feed

forward clip below screen seal.

4. Fit remaining clips to roof channel.
5. Fit nut to secure rear end of finisher.
6. Ensure full length of finisher is correctly seated

in roof channel.

7. Fit roof finisher caps or roof rack side rail.

See

this section.

8. Fit tail door glass side finisher.

See Doors.

BODY

EXTERIOR FITTINGS

15

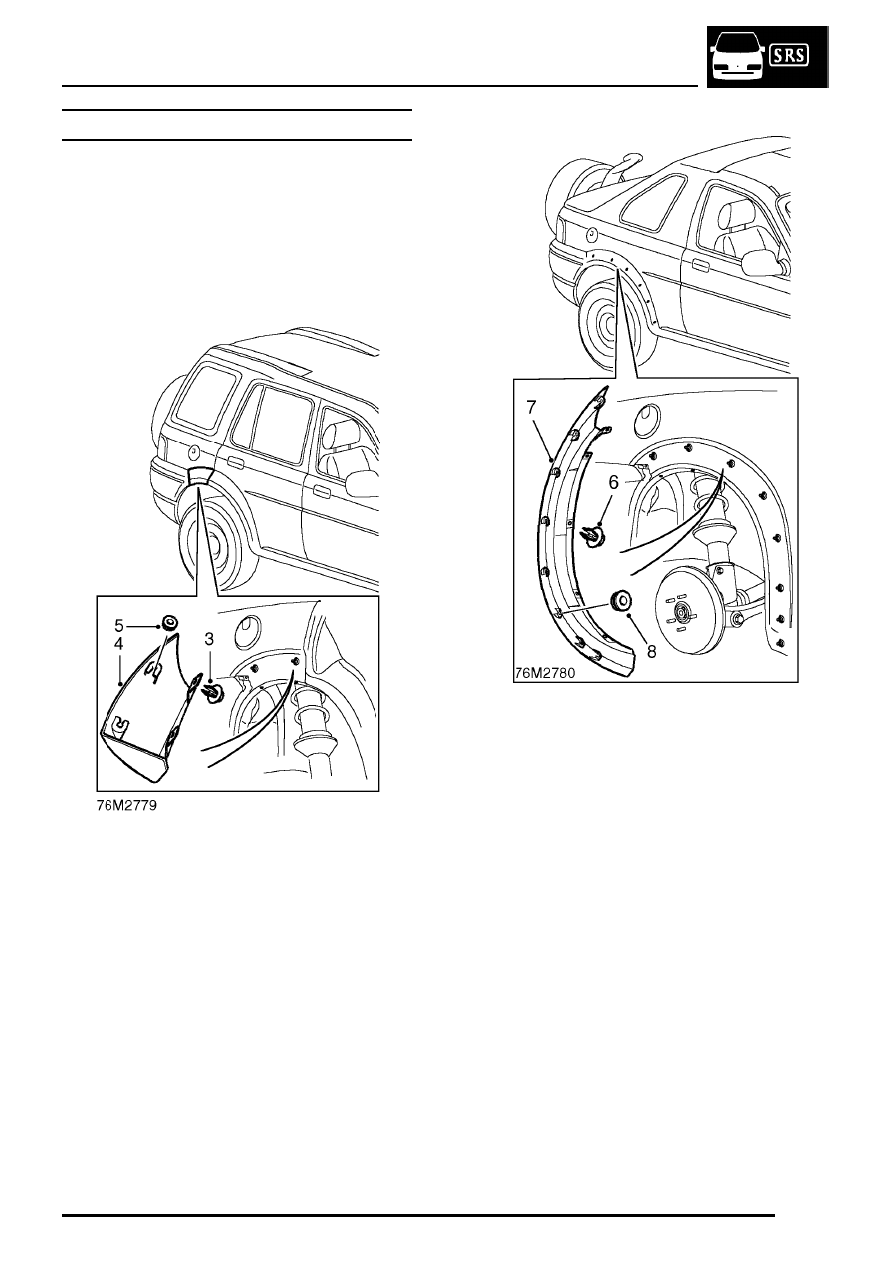

WHEEL ARCH EXTENSION - REAR

Service repair no - 76.43.94

Remove

1. Raise rear of vehicle.
2. Remove road wheel(s).

5 door models

3. Remove 2 scrivets securing extension to edge

of wheel arch.

4. Remove wheel arch extension from 2 fixing

studs.

5. Remove fasteners from arch extension.

3 door models

6. Remove 6 scrivets securing extension to edge

of wheel arch and sill panel.

7. Remove wheel arch extension from 8 fixing

studs.

8. Remove fasteners from arch extension
