BODY

EXTERIOR FITTINGS

1

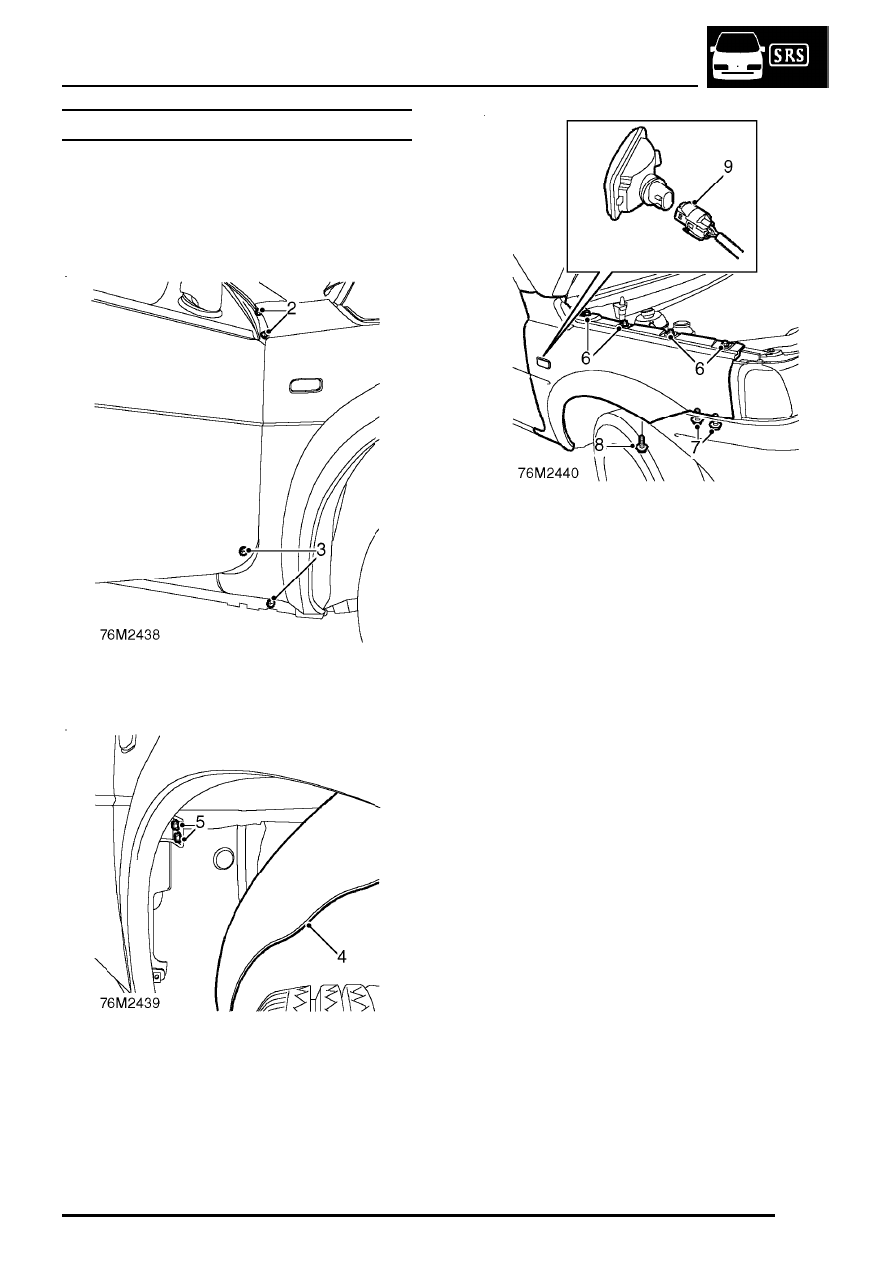

WING - FRONT

Service repair no - 76.10.24

Remove

1. Remove front mud flap.

See this section.

2. Remove lower sill finisher.

See this section.

3. Remove 3 Torx screws and 1 bolt securing

rear of front wing.

4. Release wheel arch liner from rear of front

wing.

5. Remove 2 bolts securing wing bracket to ’A’

post.

6. Remove 4 bolts securing top of wing.
7. Remove 2 bolts securing front of wing.
8. Remove screw securing wheelarch liner to

under side of wing.

9. Release wing from body, disconnect multiplug

from repeater lamp.

10. Remove front wing from body.

BODY

2

EXTERIOR FITTINGS

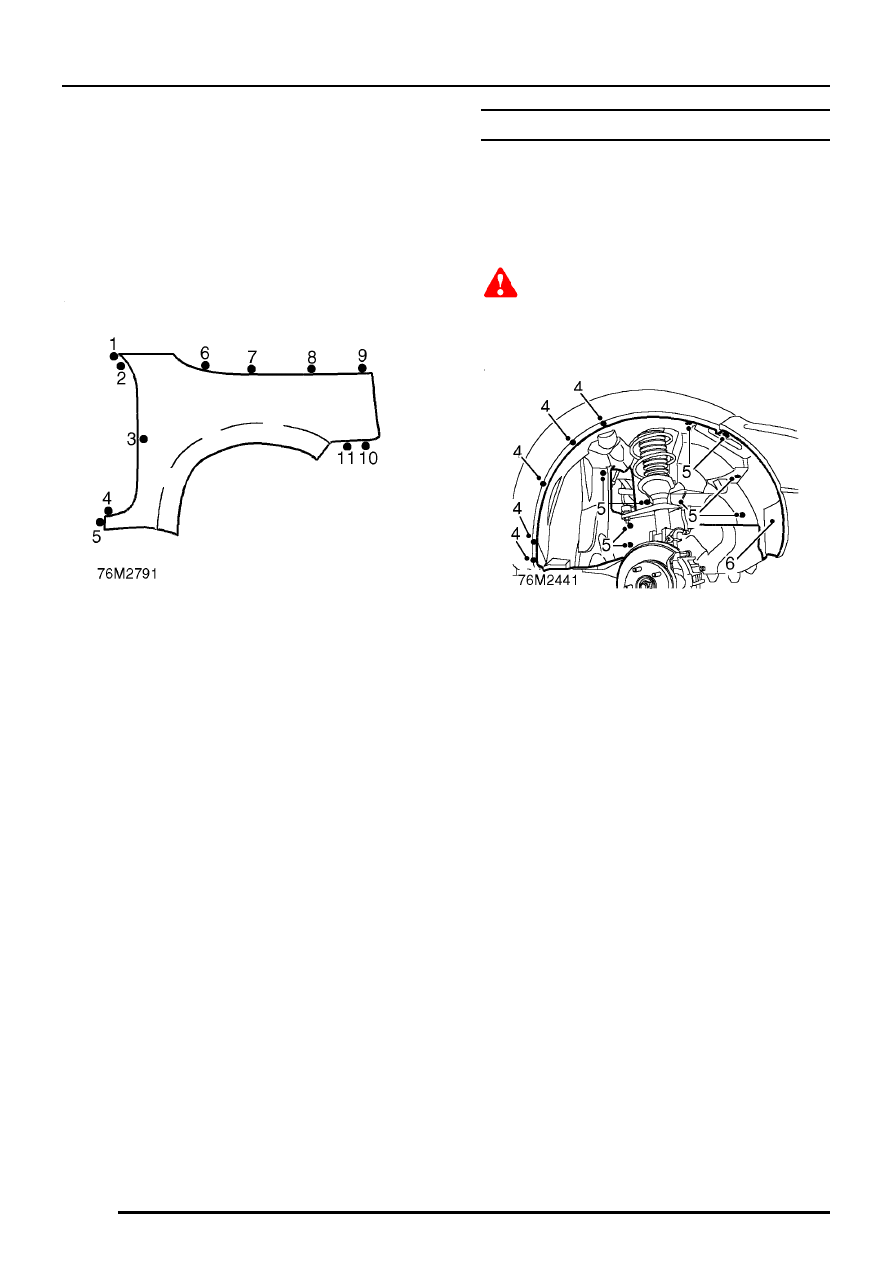

Refit

1. Position front wing to body.
2. Connect repeater lamp multiplug.
3. Align front wing to body.
4. Fit, but do not tighten, the following:

•

Torx screws and bolt securing rear of wing to
’A’ post.

•

Bolts securing wing bracket to ’A’ post.

•

Bolts securing top of wing.

•

Bolts securing front of wing.

5. Align wing and tighten bolts and Torx screws,

in sequence shown above, to 5 Nm.

6. Align wheel arch liner to rear of wing.
7. Fit screw securing wheelarch liner to under

side of wing.

8. Fit lower sill finisher.

See this section.

9. Fit front mud flap.

See this section.

WHEEL ARCH LINER - FRONT

Service repair no - 76.10.48

Remove

1. Raise front of vehicle, one side.

WARNING: Support on safety stands.

2. Remove road wheel(s).
3. Remove front mud flap.

See this section.

4. Remove 5 screws securing wheel arch to front

wing.

5. Remove 8 scrivets securing wheel arch to

inner wing.

6. Remove wheel arch liner from inner wing.

Refit

1. Position wheel arch liner to inner wing, locate

behind wheel arch cladding.

2. Fit scrivets securing wheel arch liner to inner

wing.

3. Fit screws securing wheel arch liner to front

wing.

4. Fit mud flap.

See this section.

5. Fit road wheel(s) and tighten nuts to correct

torque.

See INFORMATION, Torque wrench

settings.

6. Remove stand(s) and lower vehicle.

BODY

EXTERIOR FITTINGS

3

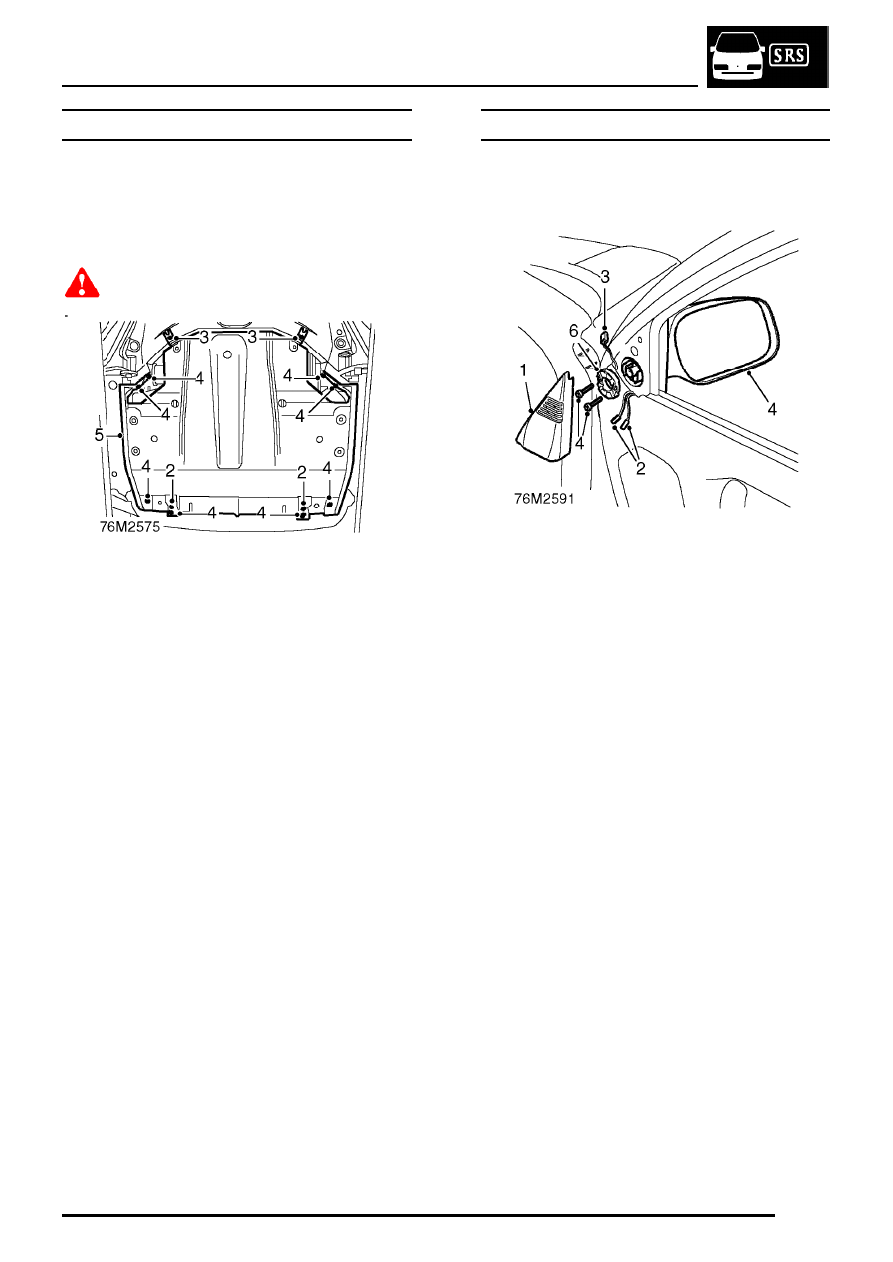

PANEL - UNDERBELLY

Service repair no - 76.10.50

Remove

1. Raise front of vehicle.

WARNING: Support on safety stands.

2. Remove 2 screws securing bumper valance to

underbelly panel brackets.

3. Remove 2 bolts securing rear of underbelly

panel.

4. Remove 8 bolts securing underbelly panel

frame.

5. Remove underbelly panel.

Refit

1. Position underbelly panel to vehicle.
2. Fit bolts securing frame and tighten to 45 Nm.
3. Fit bolts securing rear of panel and tighten to 8

Nm.

4. Fit screws securing bumper valance to

brackets.

5. Remove stand(s) and lower vehicle.

MIRROR - EXTERIOR - ELECTRIC

Service repair no - 76.10.57

Remove

1. Remove cheater panel.
2. Disconnect 2 Lucars from tweeter and place

cheater panel aside.

3. Disconnect multiplug from mirror.
4. Hold mirror and remove 2 Torx screws.
5. Remove mirror.
6. Collect clamping plate.

Refit

1. Position mirror, locate clamping plate, fit and

tighten Torx screws to 6 Nm.

2. Connect multiplug to mirror.
3. Connect Lucars to tweeter in cheater panel.
4. Fit cheater panel.
