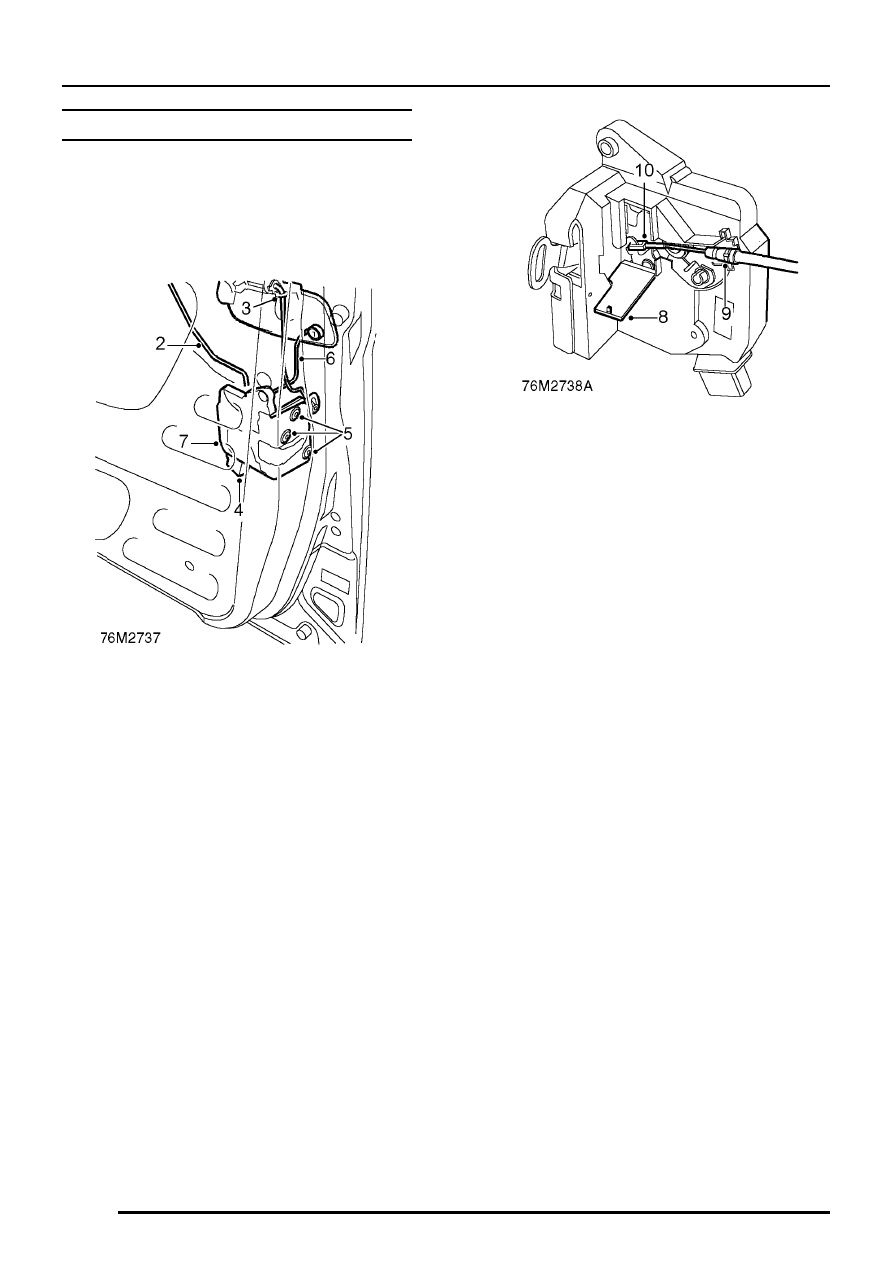

LATCH - FRONT DOOR - 3 DOOR

Service repair no - 76.37.12

Remove

1. Remove upper water shedder.

See this

section.

2. Remove sill button lock rod from latch.
3. Release control rod from exterior handle.
4. Disconnect multiplug from latch.
5. Remove 3 Torx screws from latch
6. On driver’s door, release door lock barrel

paddle from latch.

7. Remove latch from aperture.

8. Open latch security flap.
9. Release interior release cable clamp from

latch.

10. Disengage interior release cable from latch.

Refit

1. Secure interior release cable to latch and close

latch security flap.

2. Fit interior release cable clamp to latch.
3. Position latch to door. On driver’s door, align

lock barrel paddle to latch.

4. Fit and tighten Torx screws securing latch.
5. Connect multiplug to latch.
6. Connect exterior handle control rod to latch.
7. Fit sill button lock rod to latch.
8. Check operation of latch.
9. Fit front door water shedder.

See this section.

BODY

DOORS

23

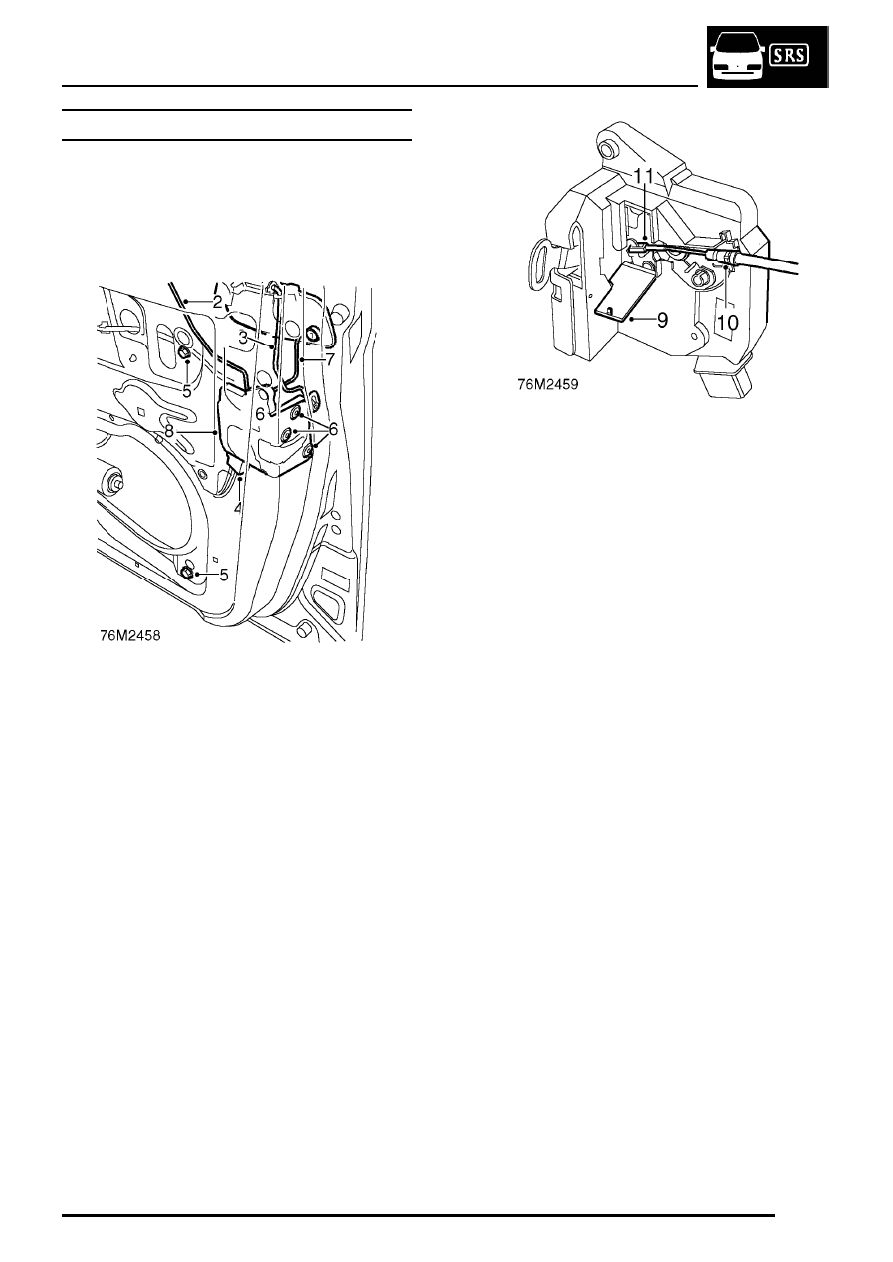

LATCH - FRONT DOOR - 5 DOOR

Service repair no - 76.37.12

Remove

1. Remove water shedder from front door.

See

this section.

2. Remove sill button lock rod from latch.
3. Release control rod from exterior handle.
4. Disconnect multiplug from latch.
5. Remove 2 screws securing RH glass cable

guide and position guide aside.

6. Remove 3 Torx screws from latch
7. On driver’s door, release door lock barrel

paddle from latch.

8. Remove latch from aperture.

9. Open latch security flap.

10. Release interior release cable clamp from

latch.

11. Disengage interior release cable from latch.

Refit

1. Secure interior release cable to latch and close

latch security flap.

2. Fit interior release cable clamp to latch.
3. Position latch to door. On driver’s door, align

lock barrel paddle to latch.

4. Fit and tighten Torx screws securing latch.
5. Position RH glass cable guide and tighten

screws.

6. Connect multiplug to door latch.
7. Connect exterior handle control rod to latch.
8. Fit sill button lock rod to latch.
9. Check operation of door latch.

10. Fit front door water shedder.

See this section.

BODY

24

DOORS

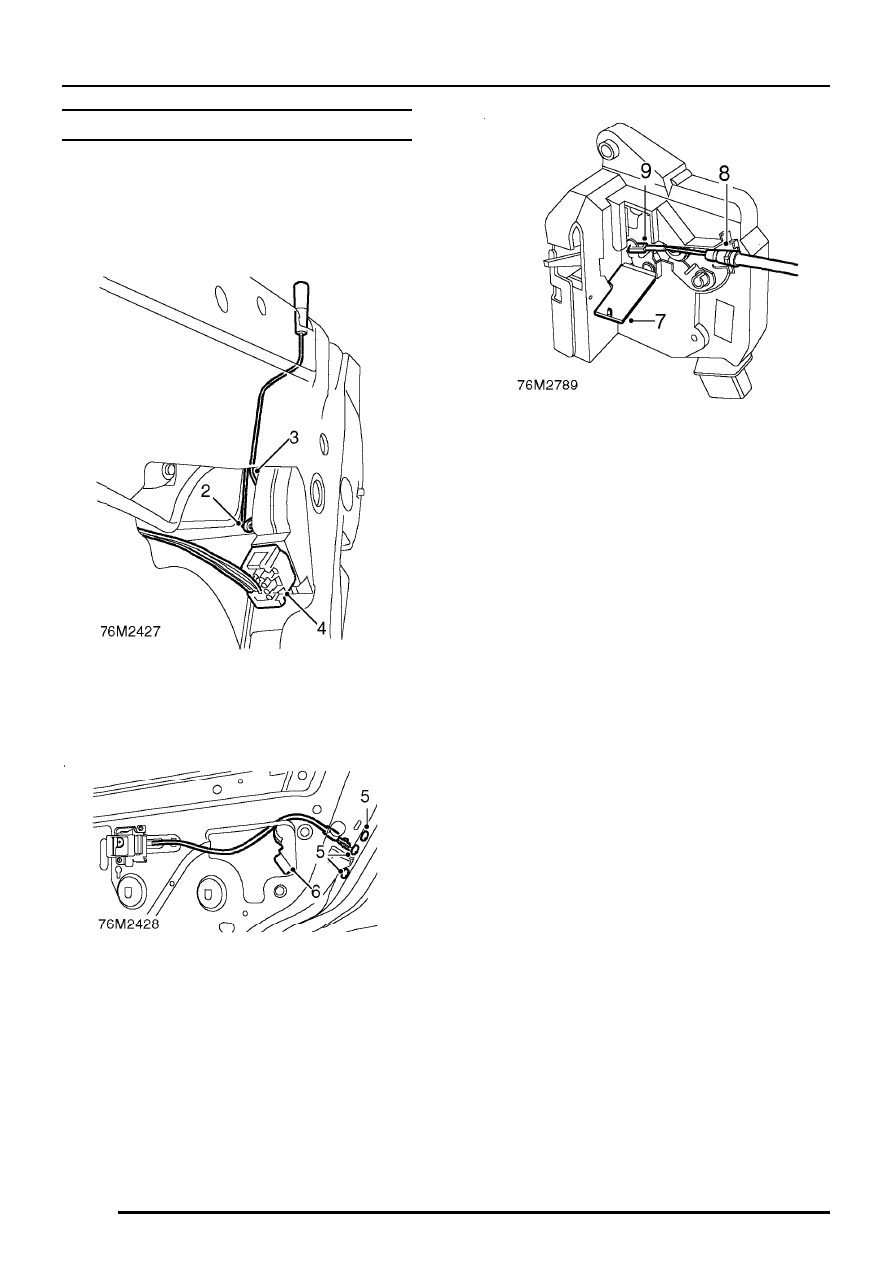

LATCH - REAR DOOR

Service repair no - 76.37.13

Remove

1. Remove rear door water shedder

See this

section.

2. Release exterior handle control rod from latch.
3. Release sill button lock rod and remove lock

rod.

4. Disconnect multiplug from latch.

5. Remove 3 Torx screws securing latch.
6. Remove latch through aperture.

7. Open latch security flap.
8. Release interior release cable clamp from

latch.

9. Disengage interior release cable from latch.

Refit

1. Secure interior release cable to latch and close

latch security flap.

2. Position latch to door, fit and tighten torx

screws.

3. Connect multiplug to latch.
4. Connect exterior handle control rod to latch.
5. Fit and secure sill button lock rod.
6. Check operation of latch.
7. Fit water shedder.

See this section.

BODY

DOORS

25

LATCH - TAIL DOOR

Service repair no - 76.37.16

Remove

1. Remove tail door water shedder.

See this

section.

2. Remove 4 screws securing door latch.
3. Release door latch to access harness clips and

multiplugs.

4. Disconnect 2 multiplugs from door latch.
5. Release door harness clip from latch.
6. Remove door latch.

7. Remove screw from solenoid motor and

remove motor from latch.

Refit

1. Position solenoid motor to latch, fit and tighten

screw.

2. Position door latch, connect multiplugs and

harness clips.

3. Locate door latch in position, fit and tighten

screws.

4. Fit water shedder.

See this section.
