Freelander Body Repair Manual - part 30

BODY

18

DOORS

WATER SHEDDER - UPPER - 3 DOOR

Service repair no - 76.34.24

NOTE: Always replace a damaged water
shedder.

Remove

1. Remove front door casing.

See this section.

2. Release and discard water shedder.

Refit

1. Clean door contact area with white spirit.
2. Position NEW water shedder to door and seal

in position, by applying hand pressure to centre
bottom of shedder first then move out from this
point in both directions applying an even
pressure to the seal, smooth out any creases.

CAUTION: It is crucial that no creases are
present along the base of the water
shedder.

NOTE: To obtain an effective seal when
fitting a new water shedder, ensure that
the water shedder and door contact

surface are at room temperature: 18

°

C to 30

°

C.

3. Fit front door casing.

See this section.

BODY

DOORS

19

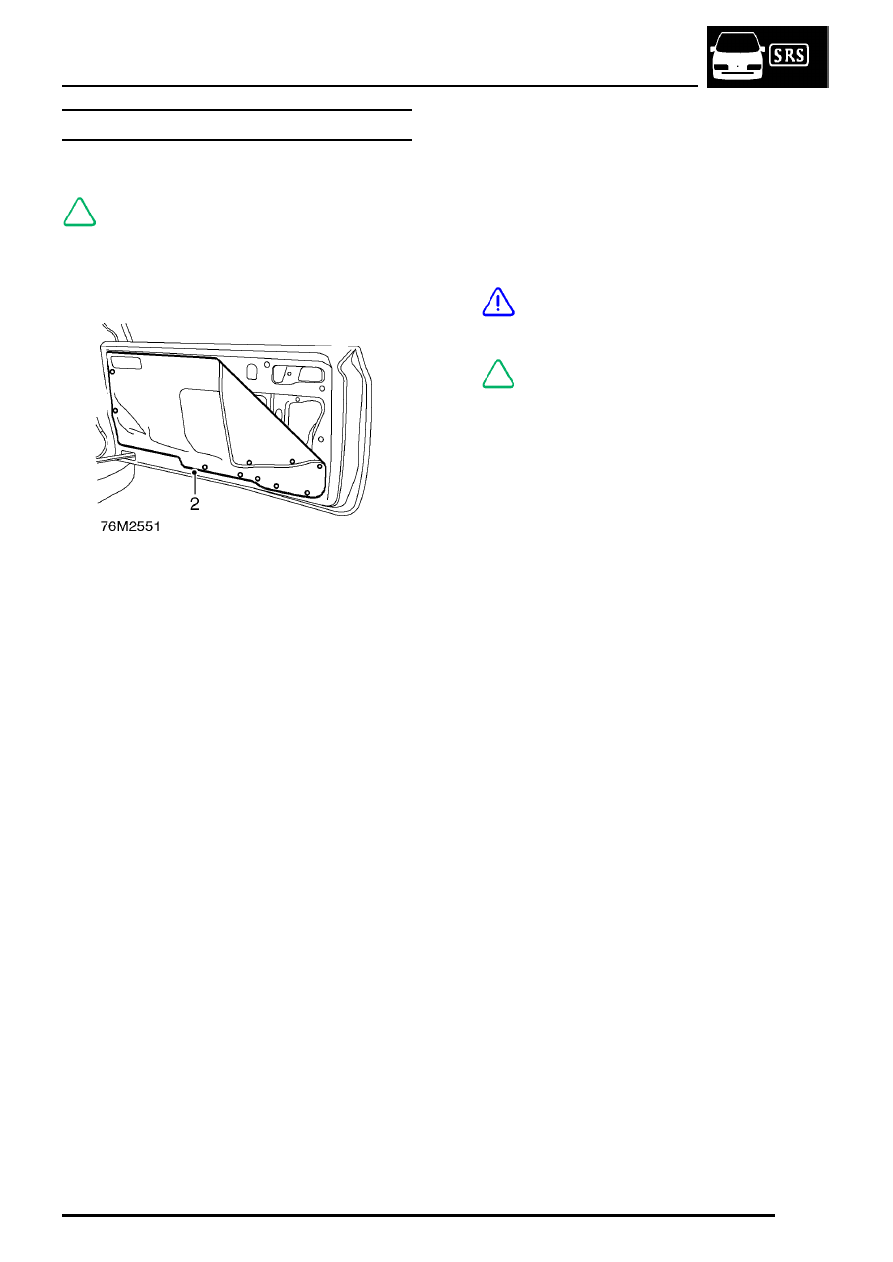

WATER SHEDDER - TAIL DOOR

Service repair no - 76.34.25

NOTE: Always replace a damaged water
shedder.

Remove

1. Remove tail door casing.

See this section.

2. Release and discard water shedder.

Refit

1. Clean door contact area with white spirit.
2. Position NEW water shedder to door and seal

in position, by applying hand pressure to centre
bottom of shedder first then move out from this
point in both directions applying an even
pressure to the seal, smooth out any creases.

CAUTION: It is crucial that no creases are
present along the base of the water
shedder.

NOTE: To obtain an effective seal when
fitting a new water shedder, ensure that
the water shedder and door contact

surface are at room temperature: 18

°

C to 30

°

C.

3. Fit tail door casing.

See this section.

BODY

20

DOORS

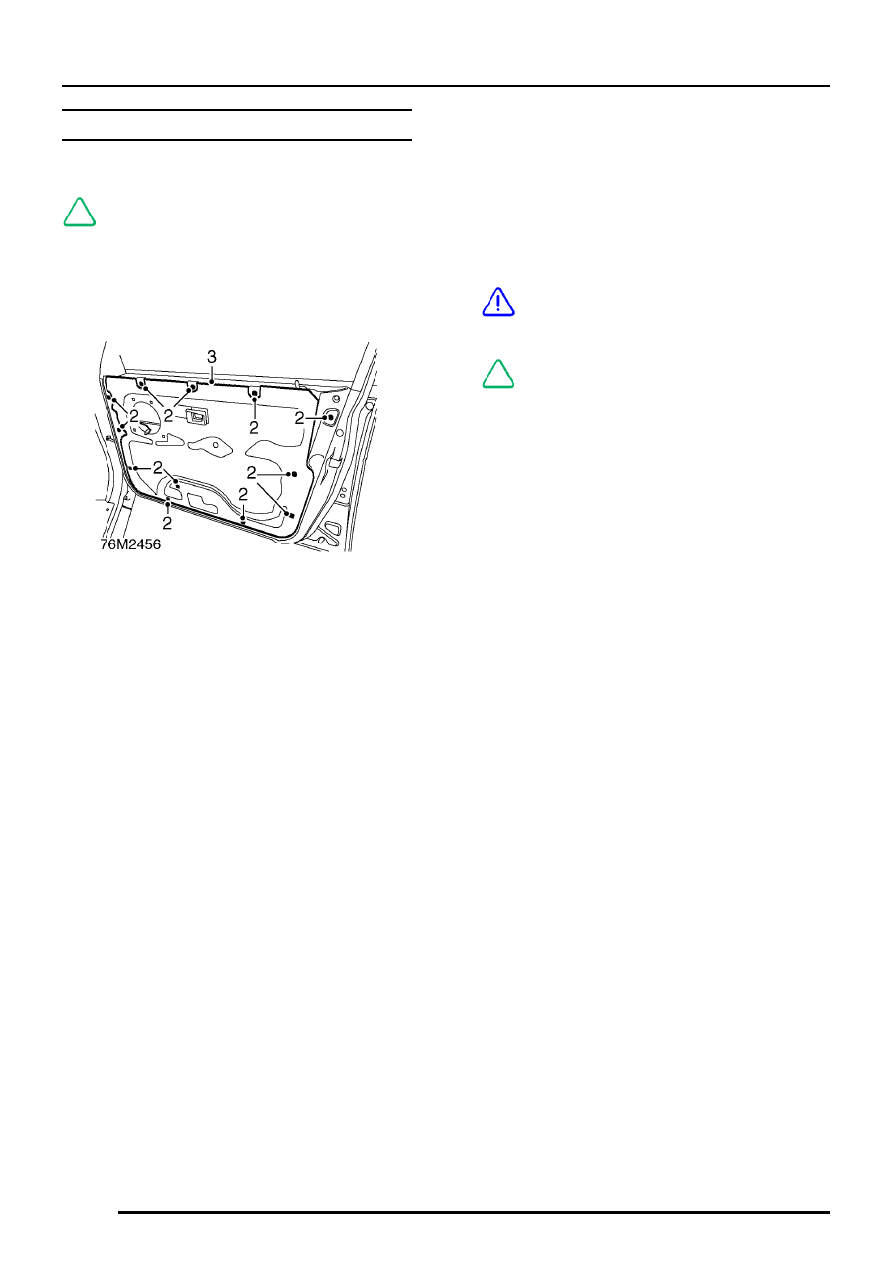

WATER SHEDDER - FRONT DOOR - 5 DOOR

Service repair no - 76.34.26

NOTE: Always replace a damaged water
shedder.

Remove

1. Remove front door speaker.

See

ELECTRICAL, Repairs.

2. Noting their fitted position, remove door casing

retainers.

3. Release and discard water shedder.

Refit

1. Clean door contact area with white spirit.
2. Position NEW water shedder to door and seal

in position, by applying hand pressure to centre
bottom of shedder first then move out from this
point in both directions applying an even
pressure to the seal, smooth out any creases.

CAUTION: It is crucial that no creases are
present along the base of the water
shedder.

NOTE: To obtain an effective seal when
fitting a new water shedder, ensure that
the water shedder and door contact

surface are at room temperature: 18

°

C to 30

°

C.

3. Fit door casing retainers.
4. Fit front door speaker.

See ELECTRICAL,

Repairs.

BODY

DOORS

21

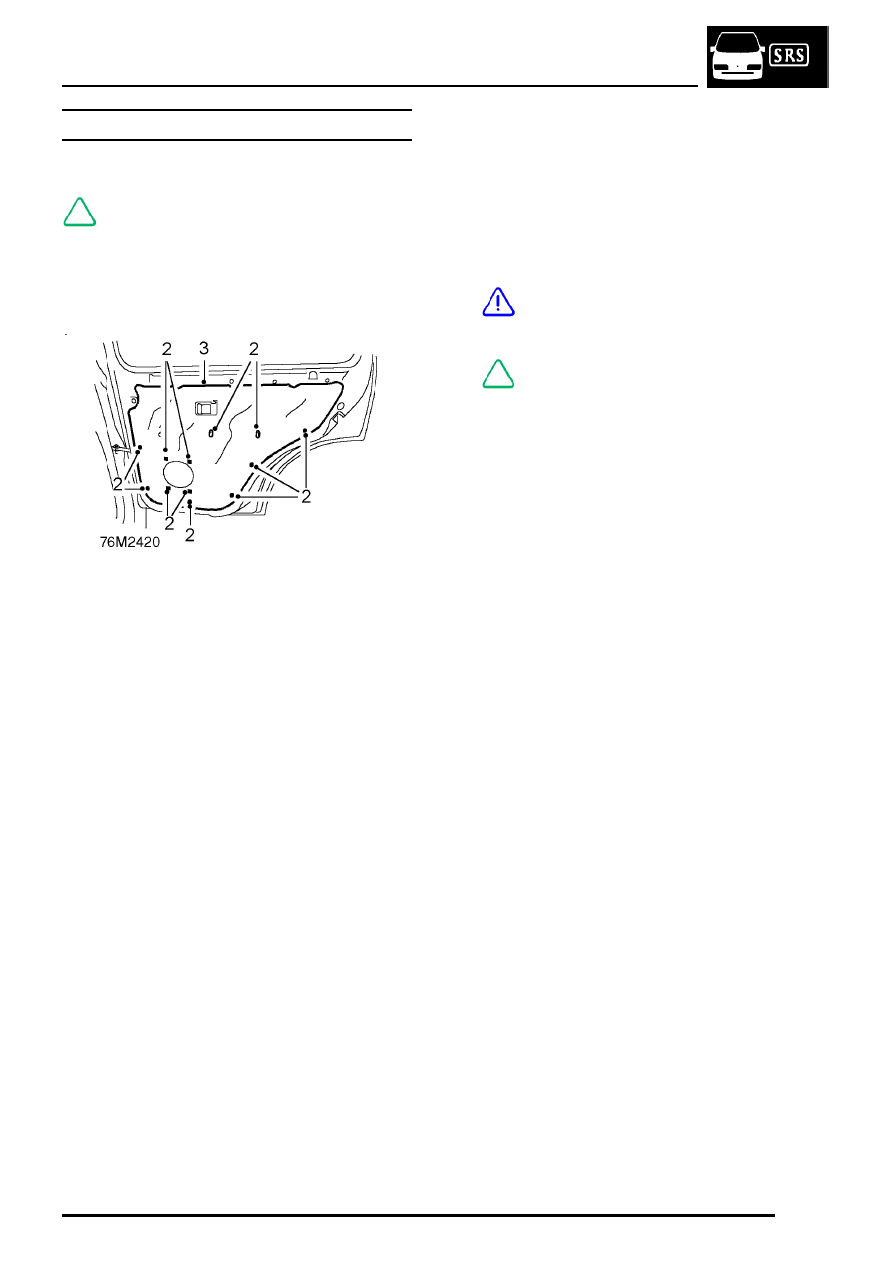

WATER SHEDDER - REAR DOOR

Service repair no - 76.34.28

NOTE: Always replace a damaged water
shedder.

Remove

1. Remove rear door speaker.

See

ELECTRICAL, Repairs.

2. Noting their fitted position, remove 10 trim stud

retainers and 2 door pull securing screw
retainers.

3. Release and discard water shedder.

Refit

1. Clean door contact area with white spirit.
2. Position NEW water shedder to door and seal

in position, by applying hand pressure to centre
bottom of shedder first then move out from this
point in both directions applying and even
pressure to the seal, smooth out any creases.

CAUTION: It is crucial that no creases are
present along the base of the water
shedder.

NOTE: To obtain an effective seal when
fitting a new water shedder, ensure that
the water shedder and door contact

surface are at room temperature: between 18

°

C

to 30

°

.

3. Fit 10 trim stud retainers and 2 door pull

securing screw retainers.

4. Fit rear door speaker.

See ELECTRICAL,

Repairs.
