BODY

10

DOORS

REGULATOR - REAR SCREEN

Service repair no - 76.31.65

Remove

1. Remove rear screen.

See this section.

2. Disconnect multiplug from regulator motor.

3. Remove 3 nuts securing regulator motor.
4. Remove 4 nuts securing top of cable guides.
5. Remove 2 nuts securing pre-load adjusters.
6. Release regulator from door.
7. Remove regulator from door.

Refit

1. Position regulator to door and unclip motor

transit package from rail.

2. Connect harness clip and align regulator to

door.

3. Fit pre-load adjusters to cable guides and

tighten nuts.

4. Fit and tighten nuts to top of cable guides.
5. Fit and tighten nuts to regulator motor.
6. Connect multiplug to regulator motor.
7. Fit rear screen.

See this section.

BODY

DOORS

11

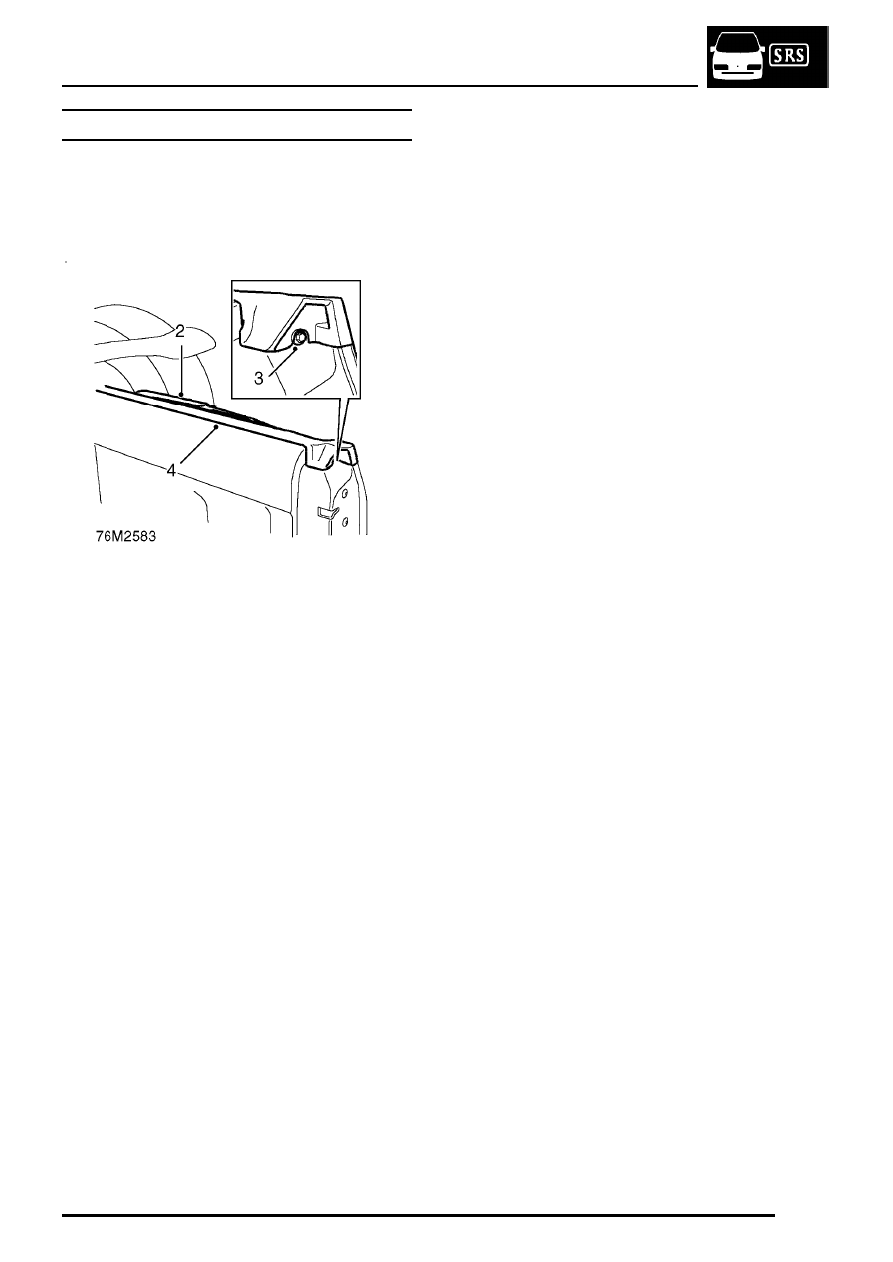

WAIST SEAL - TAIL DOOR

Service repair no - 76.31.67

Remove

1. Lower rear screen.

2. Raise wiper blade away from seal.
3. Remove 2 screws from ends of seal.
4. Release seal from door flanges.
5. Remove waist seal.

Refit

1. Position seal to door flanges.
2. Fit and tighten screws.
3. Lower wiper blade onto seal.
4. Raise rear screen.

BODY

12

DOORS

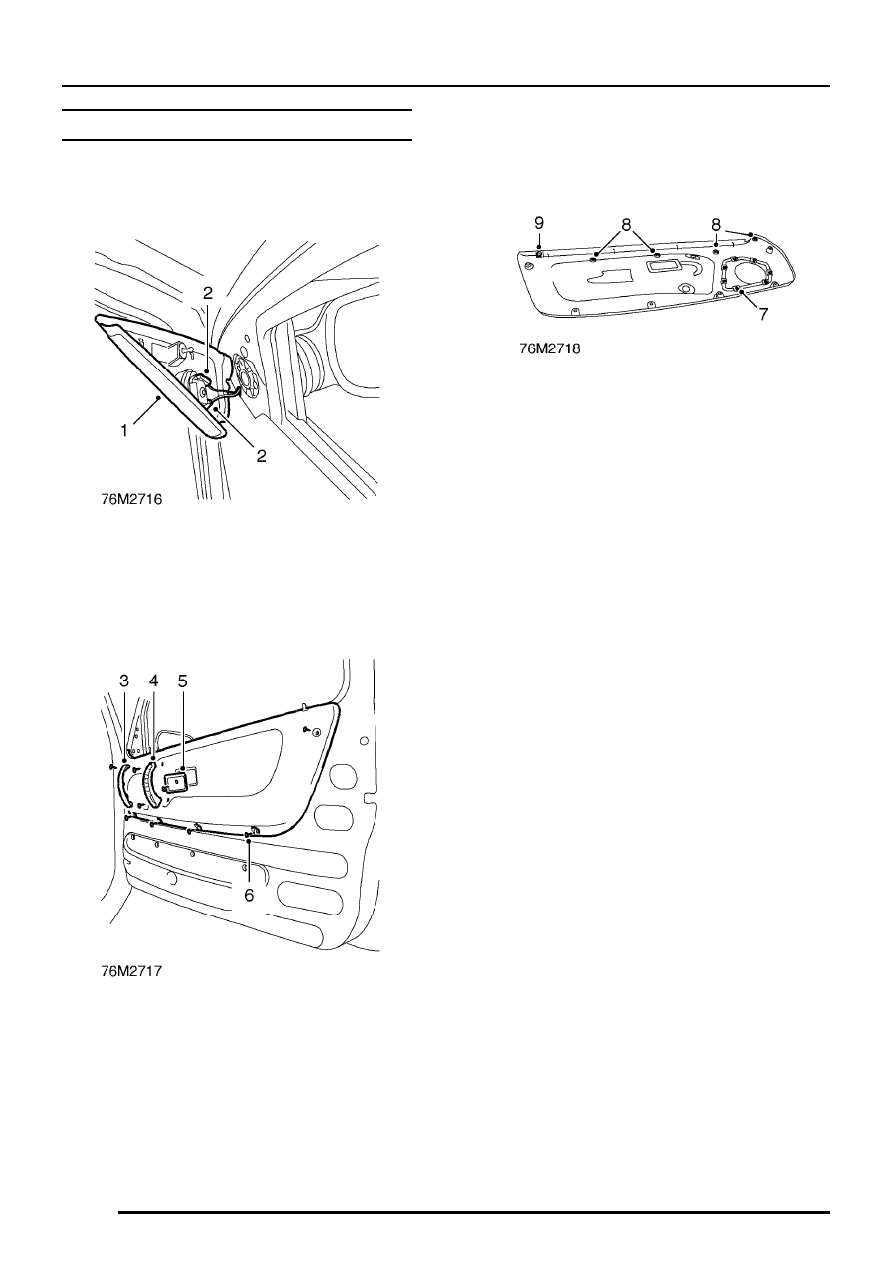

CASING - FRONT DOOR - 3 DOOR

Service repair no - 76.34.01

Remove

1. Release cheater panel.
2. Disconnect Lucars and remove cheater panel.

3. Remove door pull centre trim.
4. Remove 2 screws securing door pull and

remove door pull.

5. Remove screw securing door handle

escutcheon and remove escutcheon.

6. Remove 6 Torx screws securing door casing,

release casing from 3 studs and sill button,
remove casing.

7. Release 7 clips securing speaker grill and

remove grill.

8. Remove 4 casing studs.
9. Remove sill button support.

Refit

1. Position speaker grill and secure clips.
2. Fit sill button support.
3. Ensure casing studs are in position.
4. Position casing to door, locate sill button and

secure in studs.

5. Fit and tighten Torx screws.
6. Position door escutcheon, fit and tighten screw.
7. Position door pull, fit and tighten screws.
8. Fit door pull centre trim.
9. Connect Lucars to cheater panel and locate

panel in position.

BODY

DOORS

13

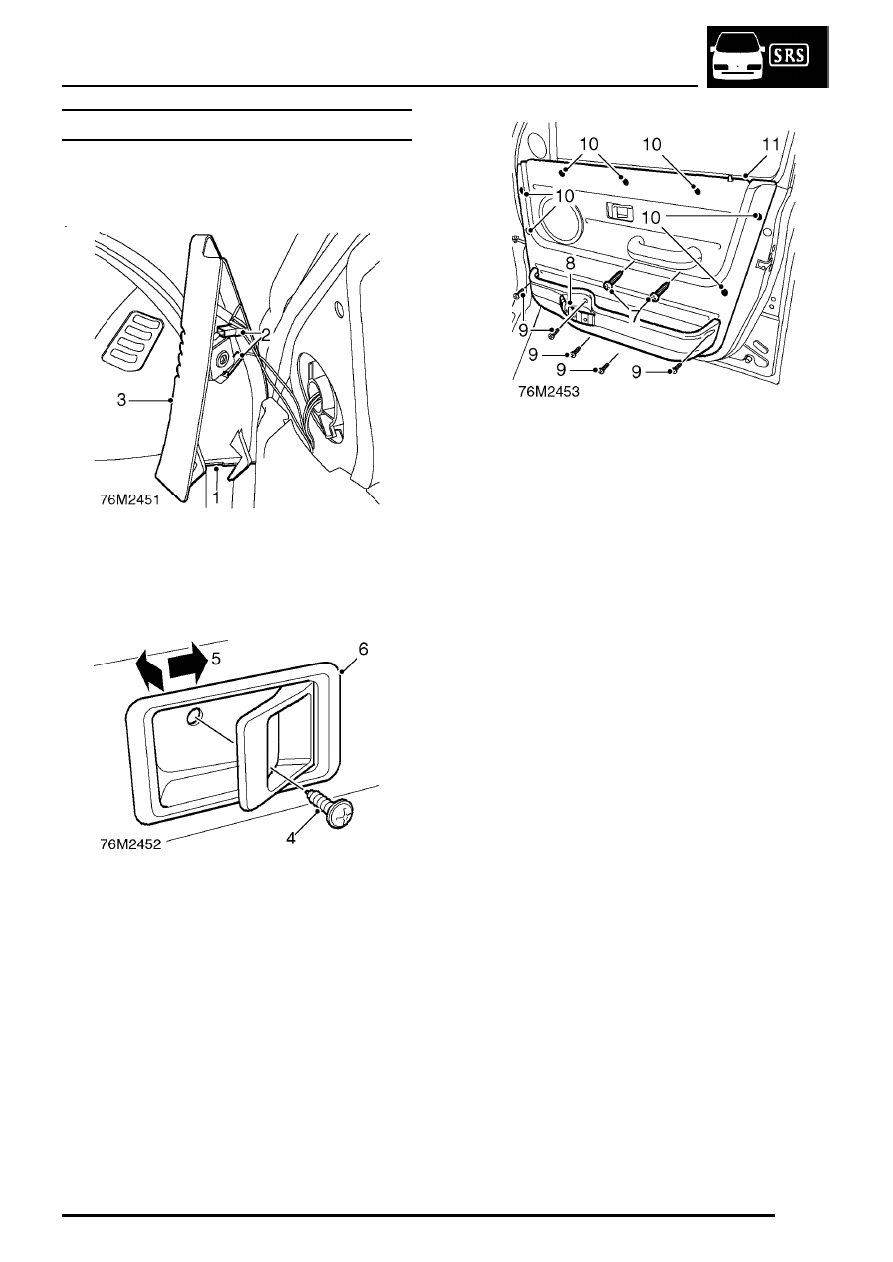

CASING - FRONT DOOR - 5 DOOR

Service repair no - 76.34.01

Remove

1. Release cheater panel from door.
2. Disconnect Lucars from tweeter speaker.
3. Remove cheater panel.

4. Remove screw securing door release

escutcheon.

5. Push escutcheon in and to the rear of door to

release securing catch.

6. Remove escutcheon.

7. Remove 2 screws from door pull.
8. Remove cup retainer.
9. Remove 5 screws securing door pocket.

10. Release 7 trim studs.
11. Remove casing.
