CHARGING AND STARTING

REPAIRS 86-1-13

Starter motor - Td4

$% 86.60.01

Remove

1. Disconnect battery earth lead.
2. Models with automatic transmission:

Remove battery carrier.


 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

3. Remove engine acoustic cover.



 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic.

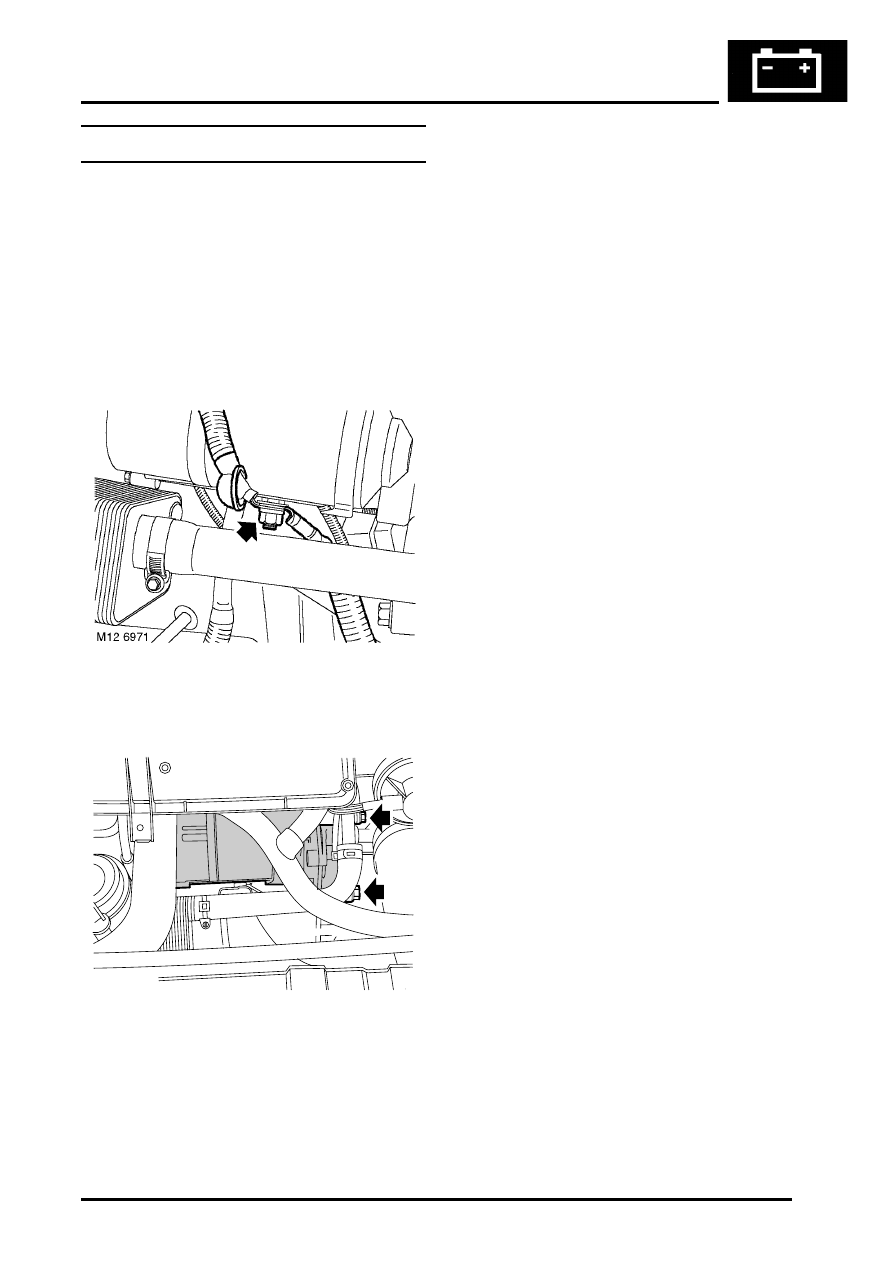

4. Release terminal cover, remove nut and

disconnect 2 cables from starter motor
solenoid.

5. Remove 2 bolts and remove starter motor.

Refit

1. Clean starter motor and mating face. Clean

dowel and dowel hole.

2. Fit starter motor and tighten bolts to 45 Nm (33

lbf.ft)

3. Fit cables to starter motor solenoid and tighten

nut to 13 Nm (9.5 lbf.ft). Secure terminal cover.

4. Connect Lucar to starter motor solenoid.
5. Fit engine acoustic cover.



 +

 ENGINE - Td4, REPAIRS, Cover -

engine acoustic.

6. Models with automatic transmission: Fit

battery carrier.


 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

7. Connect battery earth lead.

M86 5383

CHARGING AND STARTING

86-1-14 REPAIRS

Starter motor - KV6

$% 86.60.01

Remove

1. Remove battery carrier.



 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

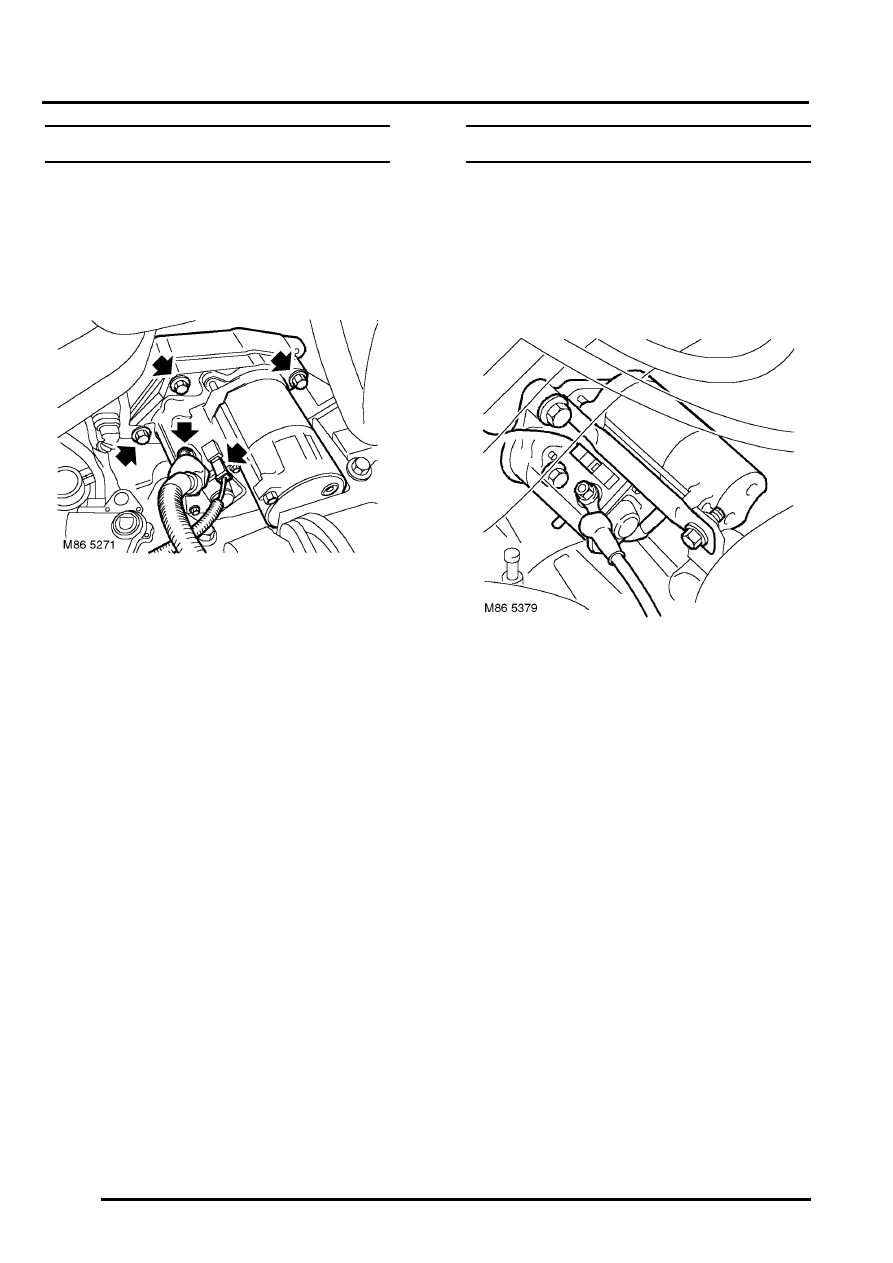

2. Release starter motor solenoid terminal cover,

remove nut securing battery lead to solenoid
and disconnect battery lead.

3. Disconnect Lucar connector from starter

solenoid.

4. Remove 3 bolts securing starter motor to

gearbox noting that the LH bolt also secures
the mounting bracket for the CKP sensor
multiplug.

5. Manoeuvre and remove starter motor.

Refit

1. Clean starter motor and mating face on

gearbox.

2. Position starter motor to gearbox, align CKP

sensor multiplug bracket, fit and tighten bolts to
45 Nm (33 lbf.ft).

3. Connect battery lead to solenoid terminal, fit

nut and tighten to 13 Nm (9.5 lbf.ft). Secure
terminal cover.

4. Connect Lucar connector to starter solenoid.
5. Fit battery carrier.



 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

Starter motor - K1.8

$% 86.60.01

Remove

1. Disconnect battery earth lead.
2. Remove air cleaner assembly.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Air cleaner - K1.8.

3. Disconnect Lucar connector from starter motor.
4. Remove nut and disconnect battery lead from

starter solenoid.

5. Remove lower nut and bolt securing starter

motor.

6. Remove bolt securing steady bar to engine LH

mounting.

7. Remove upper nut and bolt securing starter

motor.

8. Remove engine steady bar.
9. Remove starter motor.

Refit

1. Clean starter motor and mating face.
2. Ensure gearbox closing plate is in position.
3. Fit starter motor and fit lower bolt but do not

tighten bolt at this stage.

4. Fit engine steady bar, fit bolt securing steady

bar to engine mounting but do not tighten at this
stage.

5. Fit starter motor upper bolt.

CHARGING AND STARTING

REPAIRS 86-1-15

6. Tighten starter motor upper and lower nuts and

bolts to 80 Nm (59 lbf.ft).

7. Tighten bolt securing engine steady bar to LH

engine mounting to 25 Nm (18 lbf.ft).

8. Connect battery cable to starter solenoid, fit nut

and tighten to 8 Nm (6 lbf.ft).

9. Connect Lucar to solenoid.

10. Fit air cleaner assembly.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Air cleaner - K1.8.

11. Connect battery earth lead.

Relay - starter

$% 86.60.10

Remove

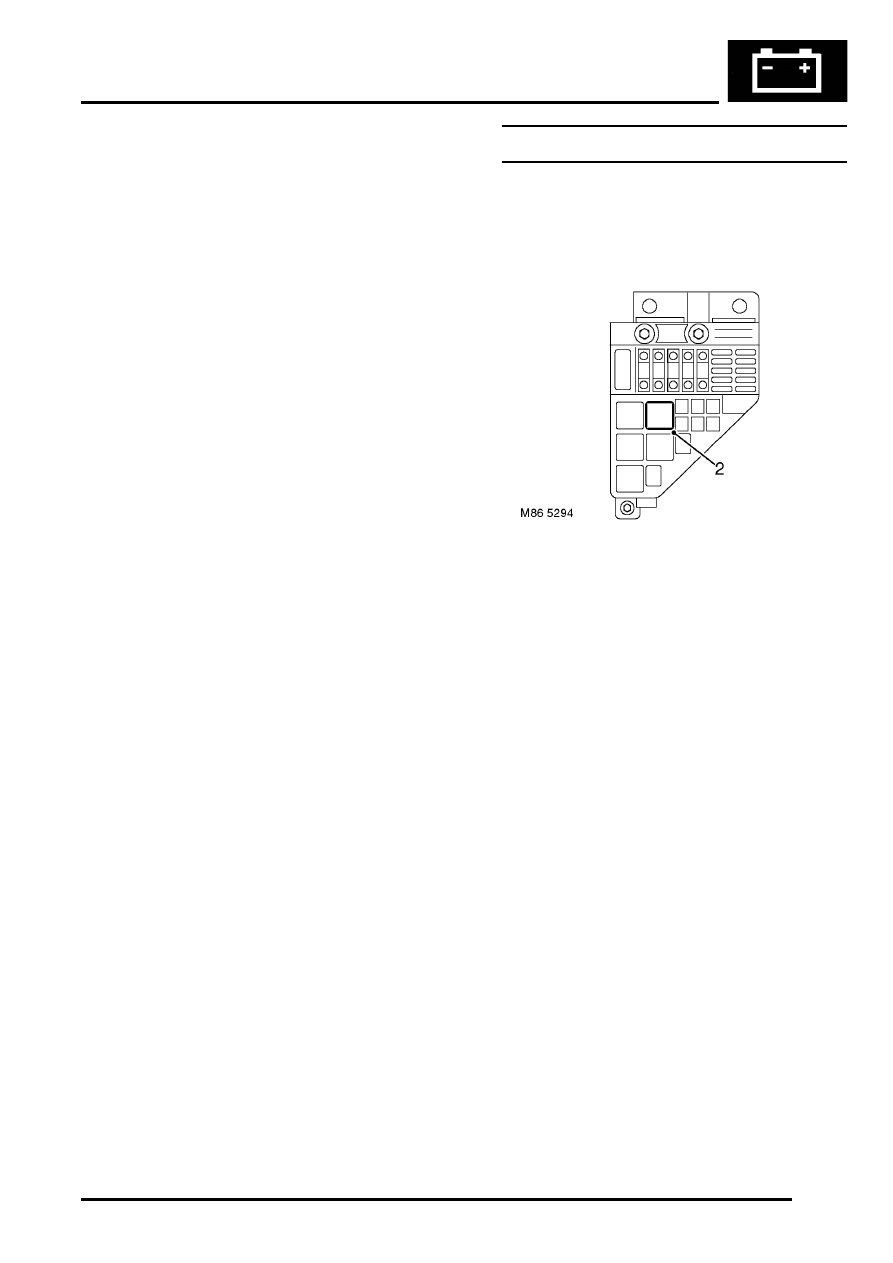

1. Open engine compartment fuse box.

2. Identify and remove starter relay.

Refit

1. Fit starter relay.
2. Close engine compartment fuse box.
