CHARGING AND STARTING

REPAIRS

86-1-9

Refit

1. Clean pulley 'V's and tensioner pulley running

surface.

NOTE: Examine drive belt for signs of wear. A
drive belt with cracked ribs is acceptable. A
drive belt that has loose or missing parts of ribs
must be changed.

2. Fit new drive belt to crankshaft pulley.
3. Raise belt tensioner and connect drive belt to

steering pump, alternator and compressor
pulleys. Ensure drive belt is correctly located in
pulley grooves.

4. Position engine mounting front bracket to

engine front plate and tighten bolts to 45 Nm
(33 lbf.ft).

5. Fit top arm.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Arm assembly - engine mounting RH.

6. Connect battery earth lead.

Tensioner - ancillary drive belt - Td4

$% 86.10.06

Remove

1. Disconnect battery earth lead.
2. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

3. Remove hydramount.



 +

 ENGINE - Td4, REPAIRS,

Hydramount - engine - RH.

4. Remove ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - Td4.

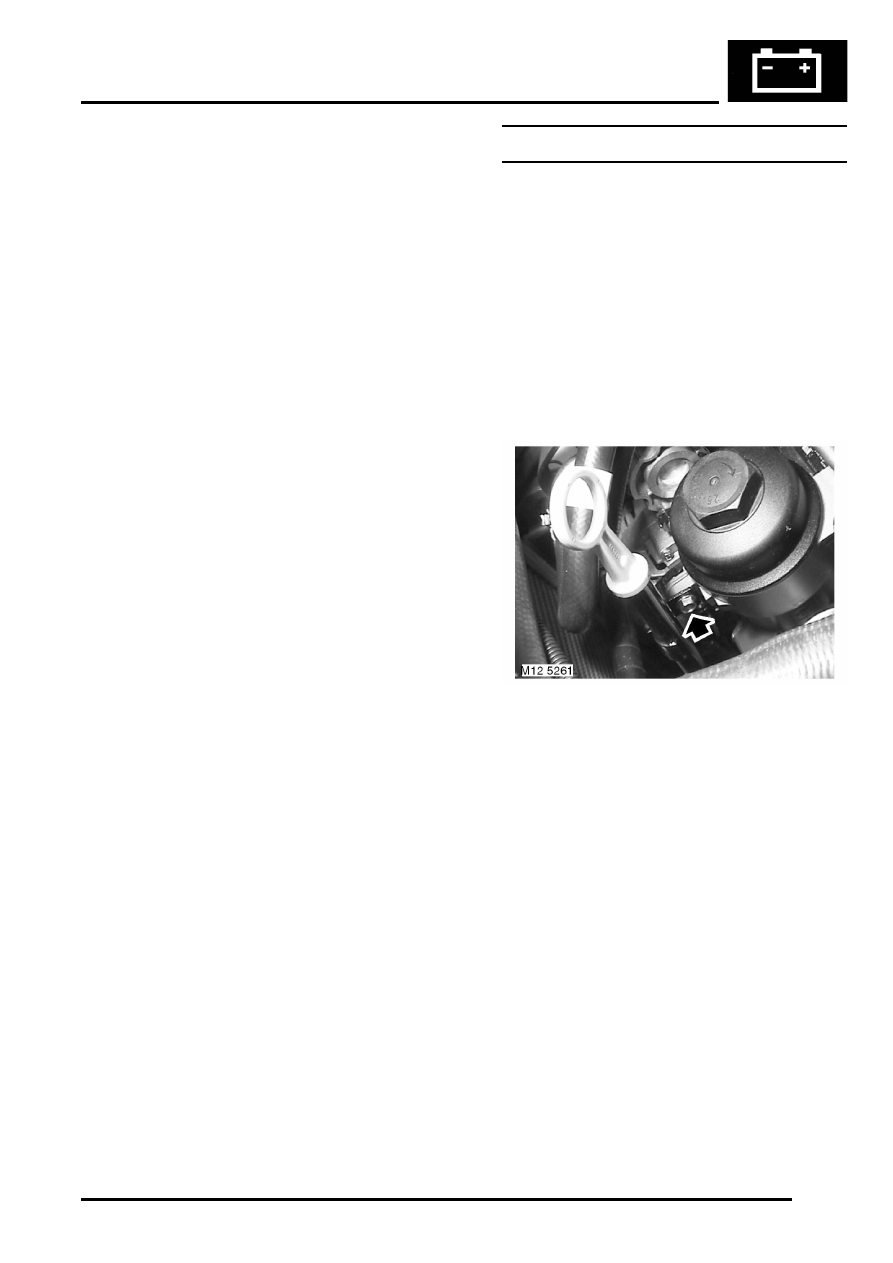

5. Remove bolt securing dipstick tube to oil filter.
6. Move dipstick tube aside for access.
7. Remove alternator.



 +

 CHARGING AND STARTING,

REPAIRS, Alternator - Td4.

8. Manoeuvre engine to suitable working height.

CHARGING AND STARTING

86-1-10 REPAIRS

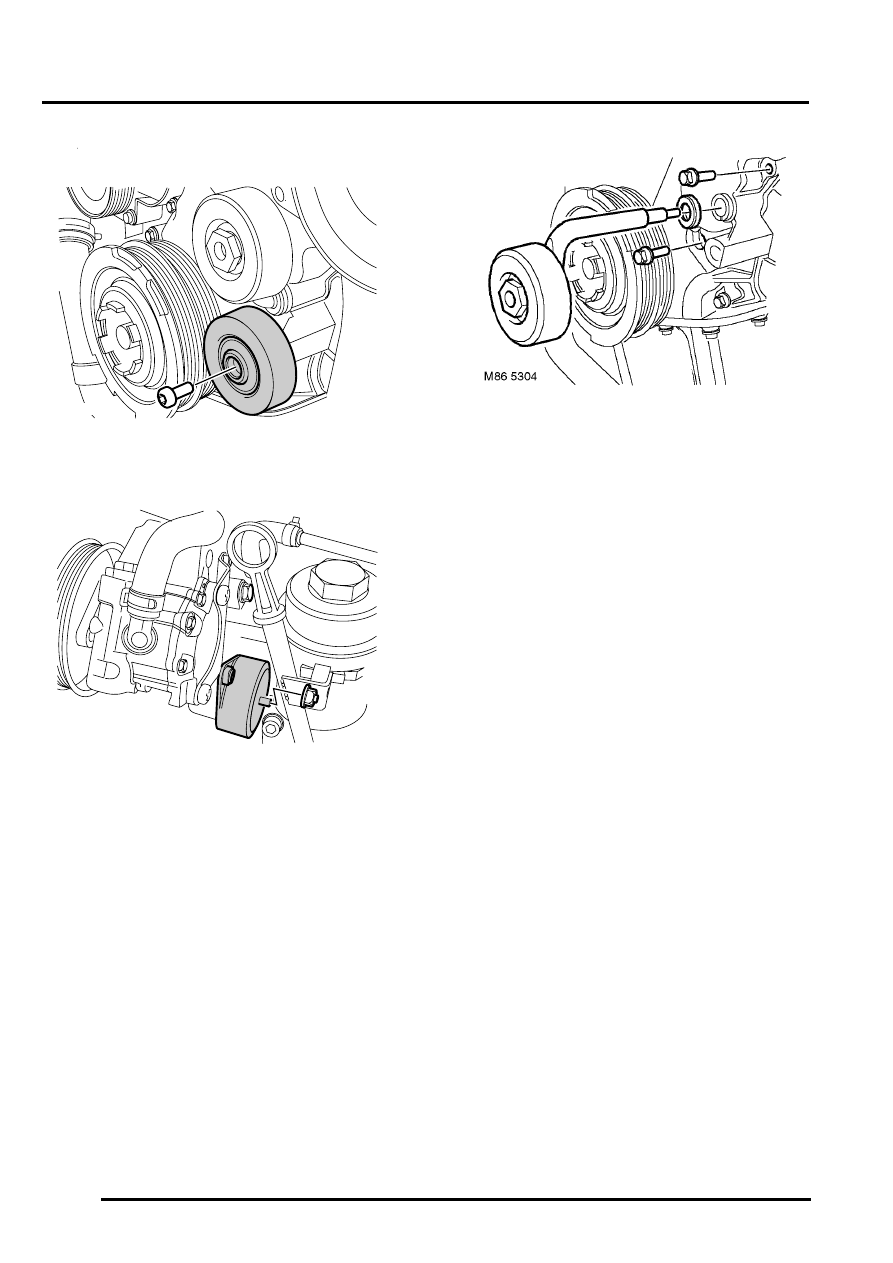

9. Remove Allen bolt securing ancillary belt idler

and remove idler from vehicle.

10. Remove nut, securing ancillary drive belt

tensioner arm to rear of spring housing.

11. Rotate belt tensioner arm through 180

°

 to clear

chassis side member and remove from timing
cover.

12. Remove and discard tensioner arm seal.
13. Remove 2 bolts from timing cover, securing

ancillary drive belt tensioner.

14. Remove tensioner.

Refit

1. Clean tensioner block and mounting.
2. Position tensioner block, temporarily fit

tensioner arm to align spring block with timing
cover. Fit bolts and tighten to 25 Nm (18 lbf.ft).
Remove tensioner arm.

3. Clean seal mounting for tensioner arm on

timing cover, fit new seal.

4. Fit ancillary drive belt tensioner arm to timing

cover, turn through 180

°

 to align with tensioner

spring housing, push fully home. Fit and tighten
nut to 10 Nm (7.5 lbf.ft).

5. Fit alternator.



 +

 CHARGING AND STARTING,

REPAIRS, Alternator - Td4.

6. Fit idler pulley to mounting and tighten Allen

bolt to 25 Nm (18 lbf.ft).

7. Position dipstick tube to oil filter, fit bolt and

tighten to 10 Nm (7.5 lbf.ft).

8. Fit ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - Td4.

9. Fit hydramount.



 +

 ENGINE - Td4, REPAIRS,

Hydramount - engine - RH.

10. Fit underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

11. Connect battery earth lead.

M86 5302

M86 5303

CHARGING AND STARTING

REPAIRS 86-1-11

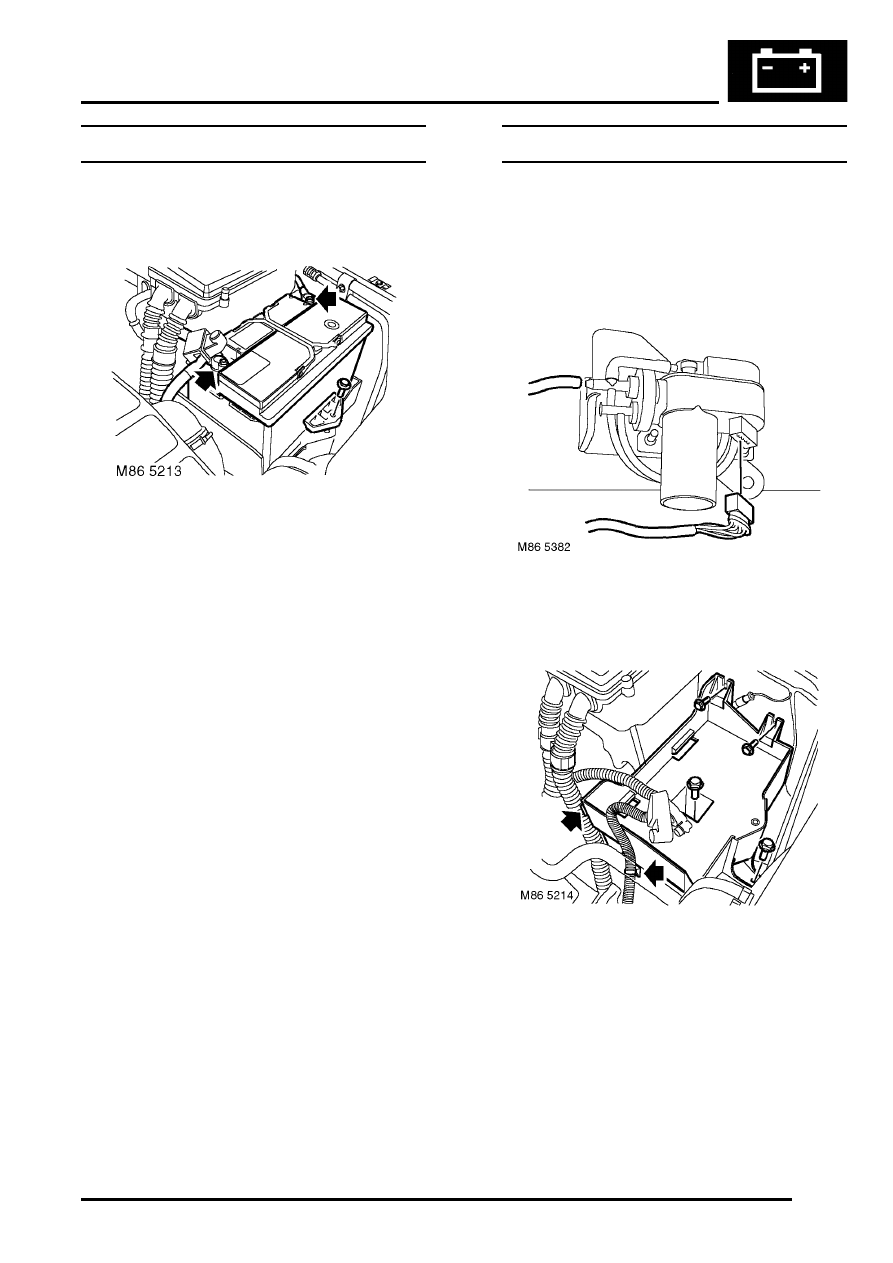

Battery

$% 86.15.01

Remove

1. Disconnect both battery terminals, earth lead

first.

2. Remove bolt and battery clamp.
3. Remove battery.

Refit

1. Clean battery tray.
2. Fit battery and clamp, tighten bolt to 12 Nm (9

lbf.ft).

3. Apply petroleum jelly to both terminals, fit and

tighten terminal bolts negative lead last.

Carrier - battery

$% 86.15.11

Remove

1. Remove battery.



 +

 CHARGING AND STARTING,

REPAIRS, Battery.

2. Models with cruise control: Disconnect

multiplug and hose from cruise control vacuum
pump.

3. Release harness clips from battery carrier.
4. Remove 4 bolts and remove battery carrier.

CHARGING AND STARTING

86-1-12 REPAIRS

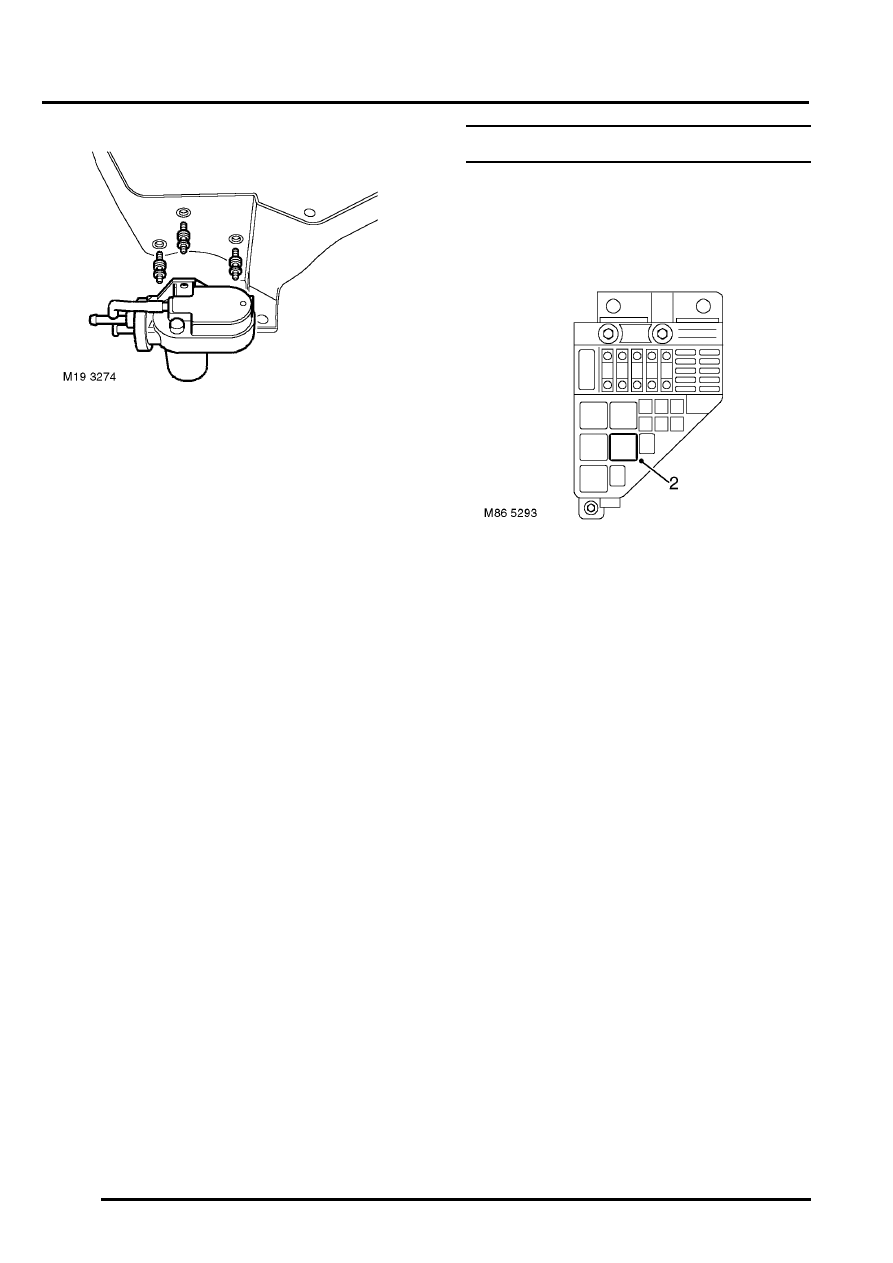

5. Models with cruise control: Remove cruise

control vacuum pump and mountings from
battery carrier.

Refit

1. Models with cruise control: Fit mountings

and cruise control vacuum pump to battery
carrier.

2. Fit battery carrier and tighten bolts to 10 Nm

(7.5 lbf.ft).

3. Secure harness clips to battery carrier.
4. Models with cruise control: Connect

multiplug and hose to cruise control vacuum
pump.

5. Fit battery.



 +

 CHARGING AND STARTING,

REPAIRS, Battery.

Relay - main

$% 86.55.08

Remove

1. Open engine compartment fuse box.

2. Identify and remove main relay.

Refit

1. Fit main relay.
2. Close engine compartment fuse box.
