PANEL REPAIRS

REPAIRS 77-2-55

14. Connect all ECUs.
15. Connect alternator.
16. Connect battery earth lead.

Inner 'e' post - 5 door

In this procedure, the rear outer body side panel and
the rear body side reinforcement assembly is
replaced in conjunction with the inner 'E' post
assembly.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Disconnect all ECUs.
4. Remove road wheel(s).
5. Remove rear bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper valance - rear.

6. Remove rear wheel arch liner.
7. Remove tail lamp.



 +

 LIGHTING, REPAIRS, Lamp

assembly - tail.

8. Remove roof panel finisher.



 +

 DOORS, REPAIRS, Finisher - rear

screen - side - 5 door.

9. Remove tail door glass upper finisher.

10. Remove tail door glass side finisher.



 +

 DOORS, REPAIRS, Finisher - rear

screen - side - 5 door.

11. Remove tail door aperture seal.
12. Remove rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

13. Remove rear quarter upper casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 5 door.

14. Remove loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

15. Remove rear body side glass.



 +

 SCREENS, REPAIRS, Glass - body

side - rear.

16. Release vehicle harness from 'E' post and

position aside.

17. LH side: Remove tail door striker.
18. RH side: Remove tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

19. RH side: Remove fuel filler neck.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Filler neck.

20. RH side: Remove fuel tank.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Tank.

PANEL REPAIRS

77-2-56 REPAIRS

Repair

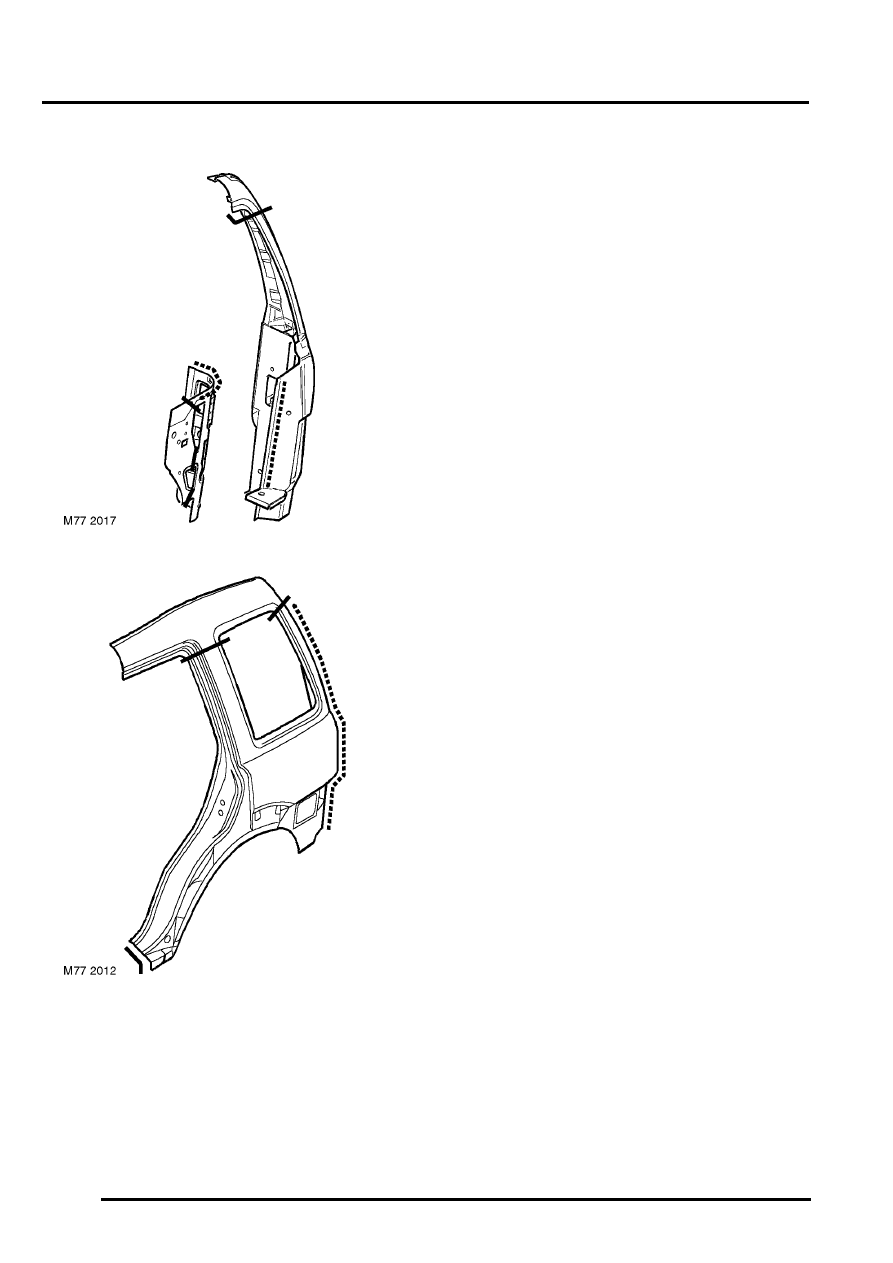

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

Refit

1. LH side: Fit tail door striker.
2. RH side: Fit fuel tank.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Tank.

3. RH side: Fit fuel filler neck.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Filler neck.

4. RH side: Fit tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

5. Secure vehicle harness to 'E' post.
6. Fit rear body side glass.



 +

 SCREENS, REPAIRS, Glass - body

side - rear.

7. Fit loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

8. Fit rear quarter upper casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 5 door.

9. Fit rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

10. Fit tail door aperture seal.
11. Fit tail door glass side finisher.



 +

 DOORS, REPAIRS, Finisher - rear

screen - side - 5 door.

12. Fit tail door glass upper finisher.
13. Fit roof panel finisher.



 +

 DOORS, REPAIRS, Finisher - rear

screen - side - 5 door.

14. Fit tail lamp.



 +

 LIGHTING, REPAIRS, Lamp

assembly - tail.

15. Fit rear wheel arch liner.
16. Fit rear bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper valance - rear.

17. Fit road wheel(s) and tighten nuts to 115 Nm

(85 lbf.ft).

18. Connect all ECUs.
19. Connect alternator.
20. Connect battery earth lead.

PANEL REPAIRS

REPAIRS 77-2-57

Rear floor crossmember assembly

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Disconnect all ECUs.
4. Remove tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

5. Remove tail door aperture seal.
6. Remove LH and RH rear quarter lower casings.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

7. Remove loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

8. Release vehicle harness from rear body lower

closing and position aside.

Repair

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

PANEL REPAIRS

77-2-58 REPAIRS

Refit

1. Secure vehicle harness to rear body lower

closing.

2. Fit loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

3. Fit LH and RH rear quarter lower casings.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

4. Fit tail door aperture seal.
5. Fit tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

6. Connect all ECUs.
7. Connect alternator.
8. Connect battery earth lead.

Rear floor

In this procedure, the inner quarter to rear floor
gussets are replaced in conjunction with the rear
floor. If required, the safe well can be replaced
separately.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Disconnect all ECUs.
4. Remove tail exhaust pipe.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- Td4, REPAIRS, Exhaust pipe - tail.


 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES 1.8, REPAIRS, Exhaust pipe -
tail.


 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Tail pipe &
silencer.

5. Remove tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

6. Remove tail door aperture seal.
7. Remove LH and RH rear quarter lower casings.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

8. Remove loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

9. Remove fuel tank.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Tank.

10. Release vehicle harness from rear body lower

closing and position aside.
