PANEL REPAIRS

REPAIRS 77-2-47

Complete rear quarter - 3 door

In this procedure, the rear outer body side panel is
replaced in conjunction with the complete rear
quarter.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Disconnect all ECUs.
4. Remove road wheel(s).
5. Remove sill lower finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Finisher - sill - lower.

6. Remove rear bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper valance - rear.

7. Remove rear wheel arch liner.
8. Remove door striker from 'B' post.
9. Remove treadplate from front door aperture.

10. Remove front door aperture seal.
11. Release carpet from inner sill and rear

heelboard and position aside.

12. Remove soft/hard top.
13. Remove tail door aperture seal.
14. Remove rear roof panel finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Moulding - roof - 5 door.

15. Remove tail lamp.



 +

 LIGHTING, REPAIRS, Lamp

assembly - tail.

16. Remove rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.

17. Remove rear quarter upper casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 3 door.

18. Remove rear side seat belt.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Seat belt - rear - LH.

19. Remove loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

20. Remove rear seat.



 +

 SEATS, REPAIRS, Rear seat - LH.



 +

 SEATS, REPAIRS, Rear seat - RH.

21. Remove rear body side casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - body side - rear -
LH.

22. Remove headlining.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining - 3 door.

23. Remove rear quarter vent and seal.



 +

 EXTERIOR FITTINGS, REPAIRS,

Body quarter vent assembly - 3 door.

24. Remove rear damper.



 +

 REAR SUSPENSION, REPAIRS,

Damper.

25. Release vehicle harness from rear quarter and

position aside.

26. LH side: Remove tail door striker from 'E' post.
27. RH side: Remove tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

28. RH side: Remove fuel filler neck.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Filler neck.

29. RH side: Remove fuel tank.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Tank.

Repair

PANEL REPAIRS

77-2-48 REPAIRS

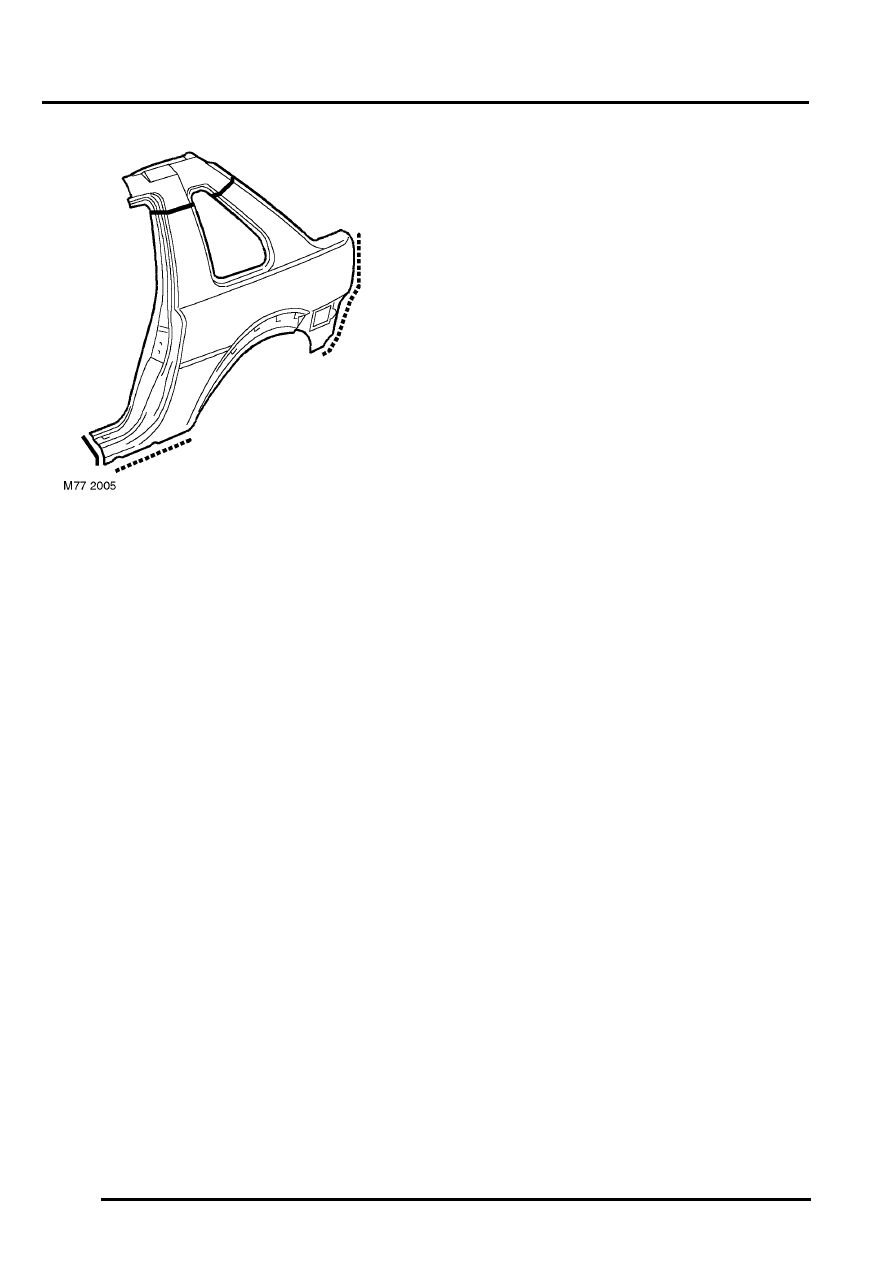

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

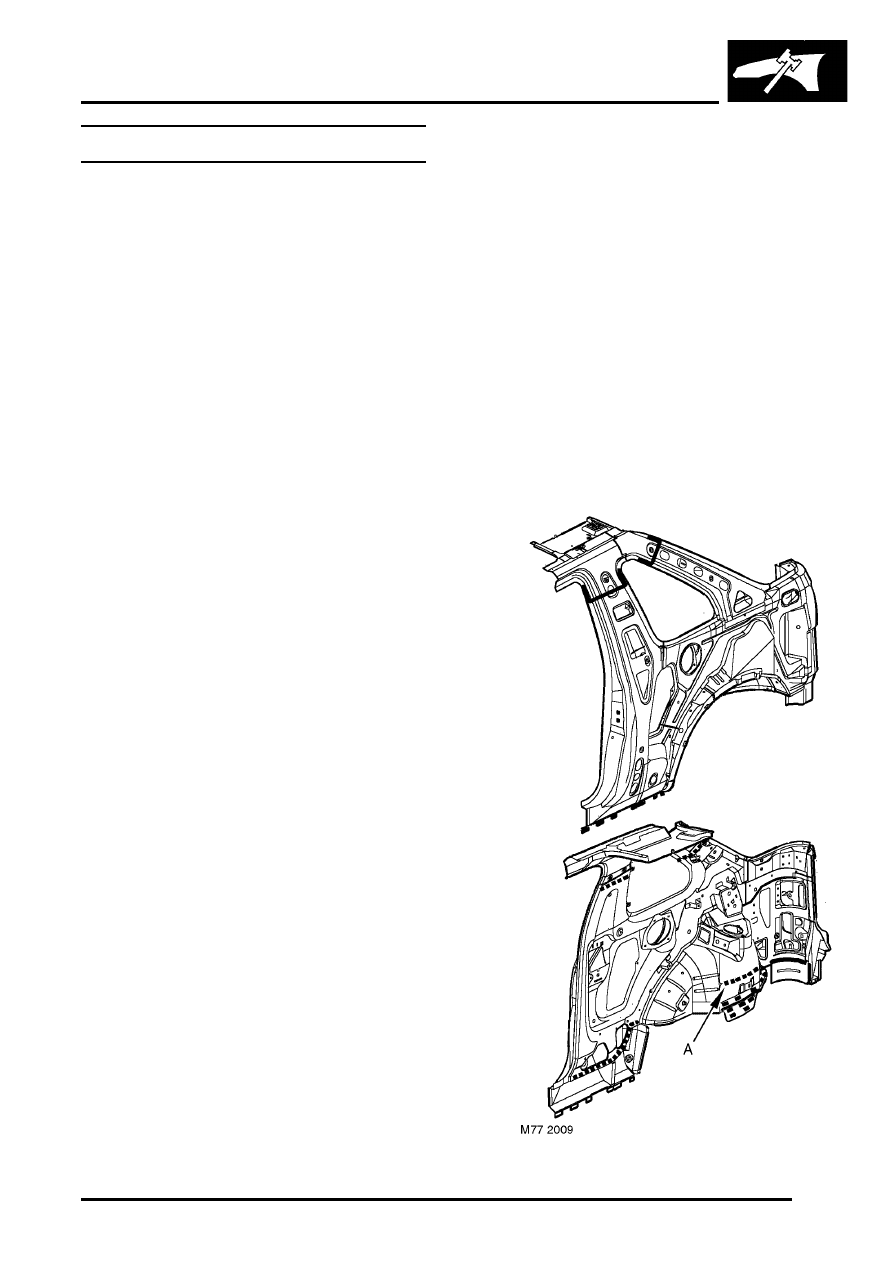

2. Arrow A is shown to highlight the fact that there

are plug welds on the other side of the inner
wheel arch as well. These are to weld the rear
longitudinal to the inner wheel arch.

Refit

1. LH side: Fit tail door striker to 'E' post.
2. RH side: Fit fuel tank.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Tank.

3. RH side: Fit fuel filler neck.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Filler neck.

4. RH side: Fit tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

5. Secure vehicle harness to rear quarter.
6. Fit rear damper.



 +

 REAR SUSPENSION, REPAIRS,

Damper.

7. Fit seal and rear quarter vent.



 +

 EXTERIOR FITTINGS, REPAIRS,

Body quarter vent assembly - 3 door.

8. Fit headlining.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining - 3 door.

9. Fit rear body side casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - body side - rear -
LH.

10. Fit rear seat.



 +

 SEATS, REPAIRS, Rear seat - LH.



 +

 SEATS, REPAIRS, Rear seat - RH.

11. Fit loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

12. Fit rear side seat belt.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Seat belt - rear - LH.

13. Fit rear quarter upper casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 3 door.

14. Fit rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 3 door.

15. Fit tail lamp.



 +

 LIGHTING, REPAIRS, Lamp

assembly - tail.

16. Fit rear roof panel finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Moulding - roof - 5 door.

17. Fit tail door aperture seal.
18. Fit soft/hard top.
19. Secure carpet to inner sill and rear heelboard.
20. Fit front door aperture seal.
21. Fit treadplate to front door aperture.
22. Fit door striker to 'B' post.
23. Fit rear wheel arch liner.
24. Fit rear bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper valance - rear.

25. Fit sill lower finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Finisher - sill - lower.

26. Fit road wheel(s) and tighten nuts to 115 Nm

(85 lbf.ft).

27. Connect all ECUs.
28. Connect alternator.
29. Connect battery earth lead.

PANEL REPAIRS

REPAIRS 77-2-49

Complete rear quarter - 5 door

In this procedure, the rear outer body side panel is
replaced in conjunction with the complete rear
quarter.

Remove

1. Disconnect battery earth lead.
2. Disconnect alternator.
3. Disconnect all ECUs.
4. Remove road wheel(s).
5. Remove sill lower finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Finisher - sill - lower.

6. Remove rear bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper valance - rear.

7. Remove rear wheel arch liner.
8. Remove rear door striker from 'D' post.
9. Remove treadplate from rear door aperture.

10. Remove rear door aperture seal.
11. Release carpet from inner sill and rear

heelboard and position aside.

12. Remove tail door glass upper finisher.
13. Remove tail door glass side finisher.



 +

 DOORS, REPAIRS, Finisher - rear

screen - side - 5 door.

14. Remove tail door aperture seal.
15. Remove roof panel finisher.



 +

 EXTERIOR FITTINGS, REPAIRS,

Moulding - roof - 5 door.

16. Remove tail lamp.



 +

 LIGHTING, REPAIRS, Lamp

assembly - tail.

17. Remove rear quarter lower casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - lower
- 5 door.

18. Remove rear quarter upper casing.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Trim casing - rear quarter - upper
- 5 door.

19. Remove rear side seat belt.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Seat belt - rear - LH.

20. Remove loadspace carpet.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Carpet - luggage compartment.

21. Remove rear seat.



 +

 SEATS, REPAIRS, Rear seat - LH.



 +

 SEATS, REPAIRS, Rear seat - RH.

22. Remove headlining.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining - 5 door.

23. Remove rear body side glass.



 +

 SCREENS, REPAIRS, Glass - body

side - rear.

24. Remove rear damper.



 +

 REAR SUSPENSION, REPAIRS,

Damper.

25. Release vehicle harness from rear quarter and

position aside.

26. LH side: Remove tail door striker from 'E' post.
27. RH side: Remove tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

28. RH side: Remove fuel filler neck.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Filler neck.

29. RH side: Remove fuel tank.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Tank.

PANEL REPAIRS

77-2-50 REPAIRS

Repair

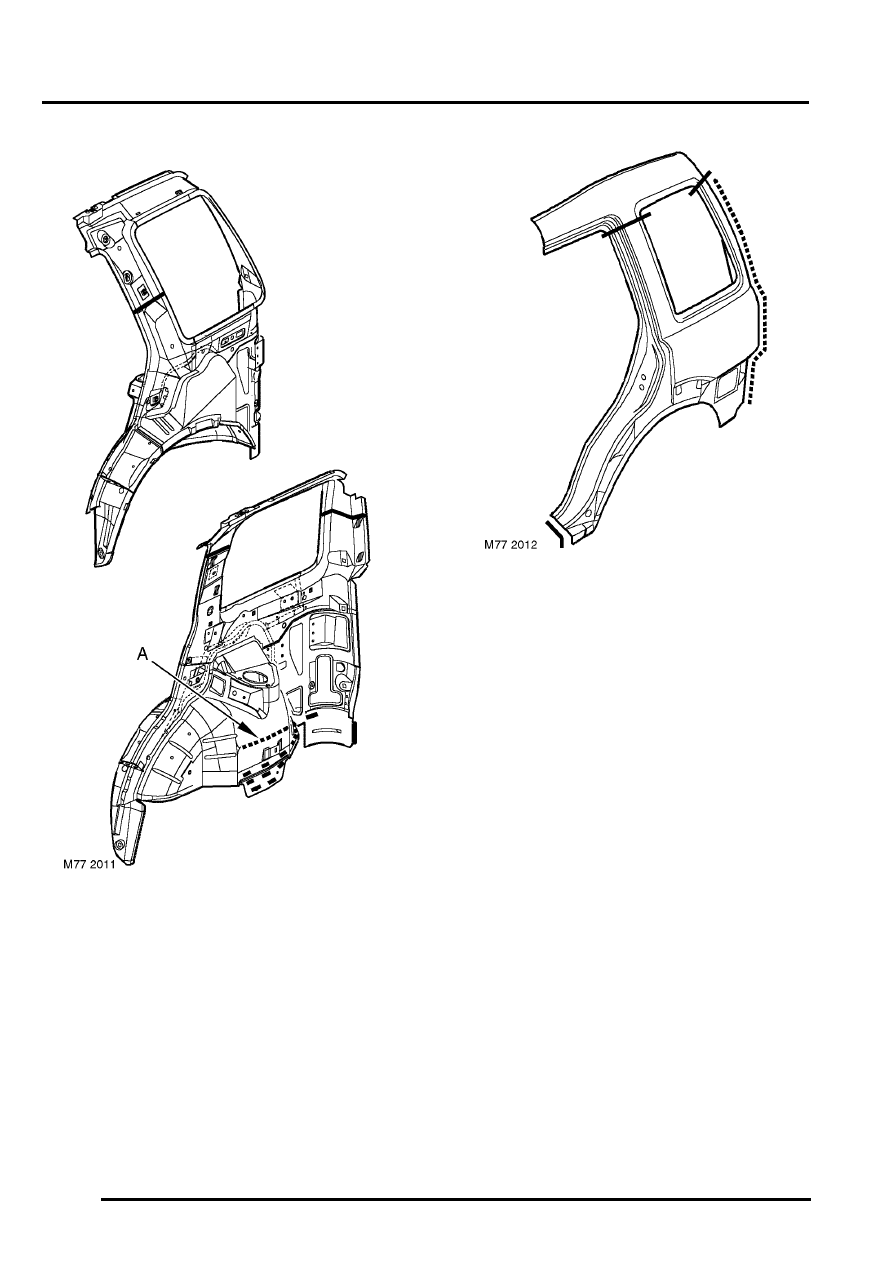

1. Remove existing panel(s), prepare panel joint

faces and install new panel(s) in accordance
with Panel Replacement Procedure. Punch or
drill holes in new panel for plug welding as
shown.

2. Arrow A is shown to highlight the fact that there

are plug welds on the other side of the inner
wheel arch as well. These are to weld the rear
longitudinal to the inner wheel arch.

Refit

1. LH side: Fit tail door striker to 'E' post.
2. RH side: Fit fuel tank.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Tank.

3. RH side: Fit fuel filler neck.



 +

 FUEL DELIVERY SYSTEM -

PETROL, REPAIRS, Filler neck.

4. RH side: Fit tail door.



 +

 DOORS, REPAIRS, Door - tail

assembly - remove for access & refit.

5. Secure vehicle harness to rear quarter.
6. Fit rear damper.



 +

 REAR SUSPENSION, REPAIRS,

Damper.

7. Fit rear body side glass.



 +

 SCREENS, REPAIRS, Glass - body

side - rear.

8. Fit headlining.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Headlining - 5 door.
