RESTRAINT SYSTEMS

REPAIRS

75-19

Airbag module - driver's - deployment
using tool LRT–86–003 (in-vehicle)

$% 76.74.99

These guidelines are written to aid authorised
personnel to carry out the safe deployment and
disposal of airbag modules when still fitted to the
vehicle.

If a vehicle is to be scrapped and contains an
undeployed airbag module, the module must be
manually deployed. This operation should only
be carried out using the following recommended
manual deployment procedure. Before the
deployment procedure commences, check the
condition of the deployment tool and associated
flyleads are suitable to proceed.

WARNING: Only use approved deployment
equipment, and only deploy SRS components in
a well ventilated designated area. Ensure SRS
components are not damaged or ruptured before
deployment. Notify the relevant authorities.

WARNING: Always remove the ignition key from
the ignition switch, disconnect the vehicle
battery and wait 10 minutes before commencing
work on the SRS system.

WARNING: When removing, testing or installing
an airbag module, do not lean directly over it.

WARNING: Only personnel who have undergone
the appropriate training should undertake
deployment of airbag and seat belt pre-tensioner
modules.

CAUTION: Deployment in the vehicle will damage
the steering wheel. If the vehicle is not being
scrapped, deploy the module away from the
vehicle in accordance with the correct
procedure.

Deploy

1. Check condition of deployment tool LRT-86–

003and associated flyleads.

2. Remove steering column nacelle.
3. Disconnect SRS harness connector from back

of rotary coupler.

WARNING: Ensure airbag module is secure
within steering wheel.

WARNING: Ensure the deployment tool is
not connected to the battery.

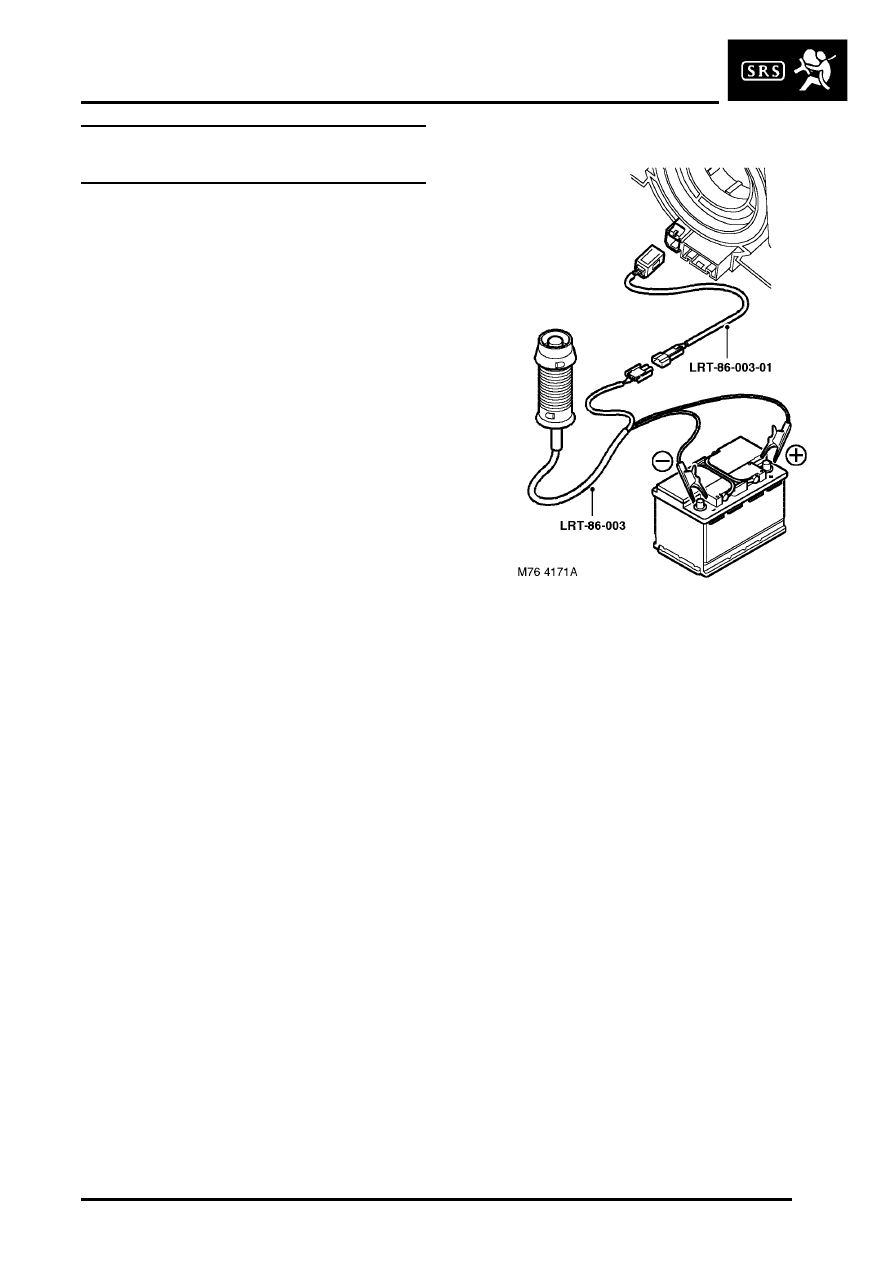

4. Connect deployment tool flylead LRT-86–003–

01 to back of rotary coupler.

5. Connect deployment tool flylead LRT-86–003–

01 to deployment tool LRT-86–003.

WARNING: Do not lean over airbag module
whilst connecting.

6. Connect tool LRT-86–003 to battery.

WARNING: Ensure all personnel are at least
15 metres (50 ft) away from the vehicle.

RESTRAINT SYSTEMS

75-20

REPAIRS

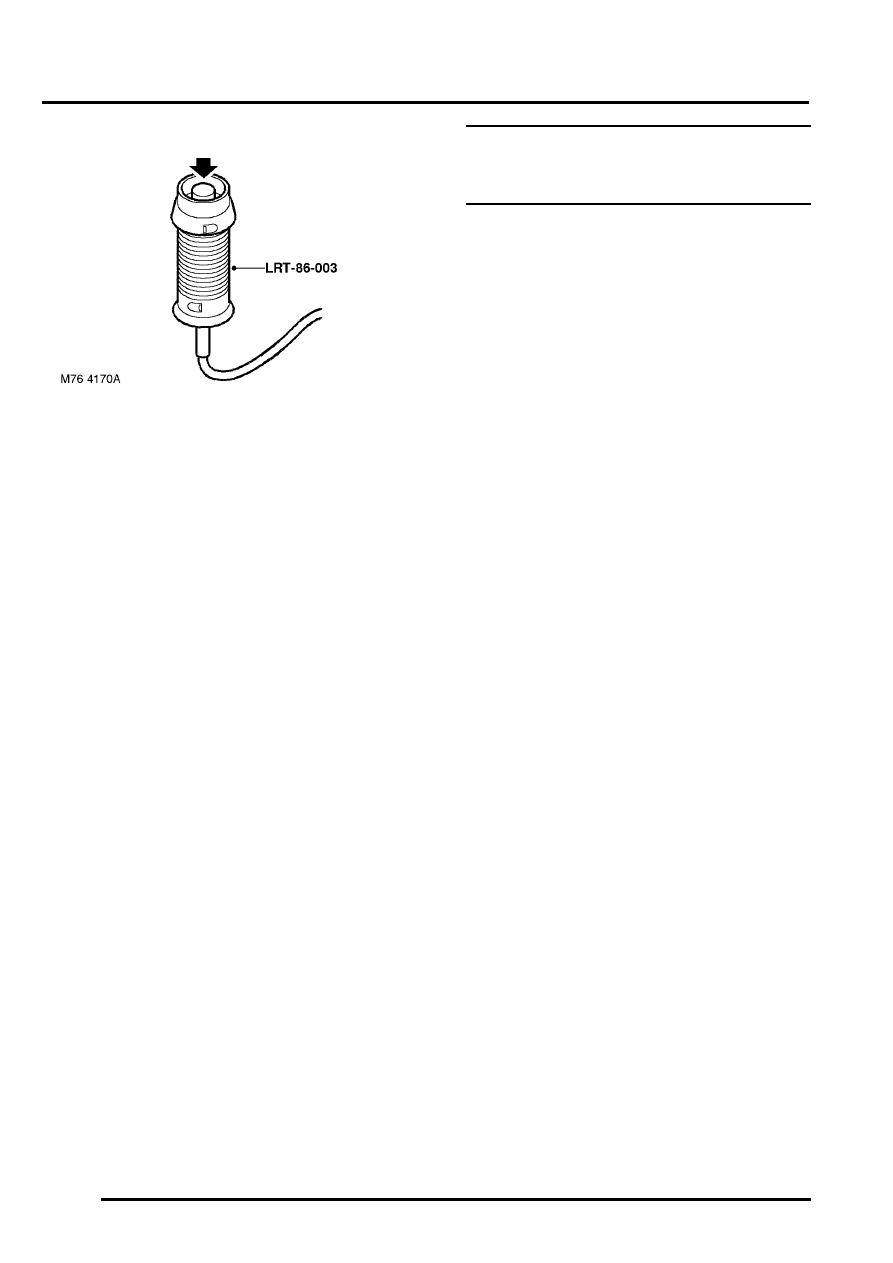

7. Press deployment tool operating button to

deploy airbag module.

WARNING: If an airbag module cannot be
deployed, it must not be treated as normal
scrap. It must still be considered a
potentially explosive device that can cause
serious injury.

WARNING: During deployment parts of the
airbag module become hot enough to burn
you. Wait 30 minutes after deployment
before touching the airbag module.

8. Disconnect deployment tool flylead LRT-86–

003–01 from back of rotary coupler.

9. Using gloves and face mask, remove airbag

module from steering wheel.


 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - steering wheel.

WARNING: Wear a face shield and gloves
when handling a deployed airbag module.
Wash your hands and rinse them well with
water after handling a deployed airbag
module.

10. Place airbag module in plastic bag and seal

bag.

11. Transport deployed airbag module to

designated area for incineration.

NOTE: Do not transport deployed SRS
components in the vehicle passenger
compartment.

12. DO NOT re-use or salvage any parts of the

SRS system including steering wheel or
steering column.

Airbag module - passenger - deployment
using deployment tool SMD 4082/1 (in-
vehicle)

$% 76.74.99

These guidelines are written to aid authorised
personnel to carry out the safe disposal of airbag
modules when still fitted in the vehicle.

If a vehicle is to be scrapped and contains an
undeployed airbag module, the module must be
manually deployed. This operation should only
be carried out using the following recommended
manual deployment procedure. Before
deployment is started the deployment tool self
test procedure should be carried out.

WARNING: Only use approved deployment
equipment, and only deploy SRS components in
a well ventilated designated area. Ensure SRS
components are not damaged or ruptured before
deployment. Notify the relevant authorities.

WARNING: Always remove the ignition key from
the ignition switch, disconnect the vehicle
battery and wait 10 minutes before commencing
work on the SRS system.

WARNING: When removing, testing or installing
an airbag module, do not lean directly over it.

WARNING: Only personnel who have undergone
the appropriate training should undertake
deployment of airbag and seat belt pre-tensioner
modules.

Deploy

1. Carry out deployment tool SMD 4082/1self test.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Airbag deployment tool SMD 4082/1- self
test procedure.

2. Remove passenger airbag module from fascia.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - fascia - passenger.

3. Connect deployment tool flylead SMD 4082/4

to passenger airbag module.

WARNING: Do not lean over airbag module
whilst connecting.

4. Refit passenger airbag module, ensuring that

deployment tool flylead SMD 4082/4 is routed
to accessible area beneath fascia.

5. Tighten  passenger airbag fixings to 9 Nm (7

lbf.ft) and ensure passenger airbag module is
secure.

RESTRAINT SYSTEMS

REPAIRS

75-21

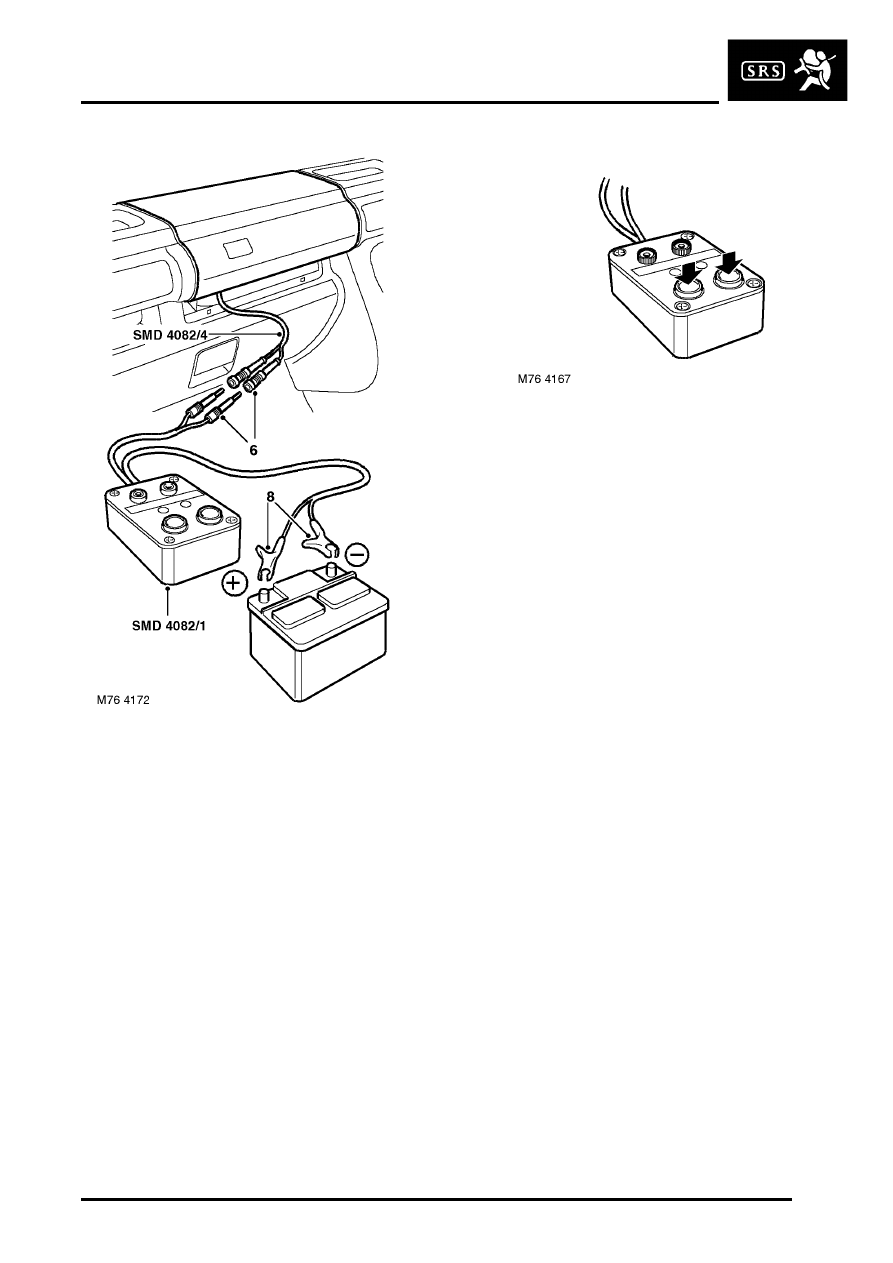

6. Connect deployment tool flylead SMD 4082/4

to deployment tool SMD 4082/1.

7. Ensure all vehicle doors are open.

WARNING: Ensure all personnel are at least
15 metres (50 ft) away from the vehicle.

8. Connect deployment tool SMD 4082/1 to

battery.

9. Press both operating buttons to deploy airbag

module.

10. DO NOT return to airbag module for 30

minutes.

WARNING: During deployment parts of the
airbag module become hot enough to burn
you. Wait 30 minutes after deployment
before touching the airbag module.

WARNING: Wear a face shield and gloves
when handling a deployed airbag module.
Wash your hands and rinse them well with
water after handling a deployed airbag
module.

11. Release passenger airbag module and

disconnect deployment tool flylead SMD 4082/
4.

12. Remove passenger airbag module from

vehicle.


 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - fascia - passenger.

13. Place passenger airbag module in a strong

plastic bag and seal bag.

14. Transport deployed airbag module to

designated area for incineration.

NOTE: Do not transport deployed SRS
components in the vehicle passenger
compartment.

15. If the vehicle is being scrapped, scrap all

remaining parts of the SRS system. DO NOT
re-use or salvage any parts of the SRS system.

NOTE: If the vehicle is not being scrapped,
ensure all dust/particle by-products of airbag
deployment are removed from vehicle interior;
vacuum all fabric surfaces and wipe all other
surfaces with a damp cloth.

RESTRAINT SYSTEMS

75-22

REPAIRS

Airbag module - passenger - deployment
using deployment tool LRT–86–003 (in-
vehicle)

$% 76.74.99

These guidelines are written to aid authorised
personnel to carry out the safe disposal of airbag
modules when still fitted in the vehicle.

If a vehicle is to be scrapped and contains an
undeployed airbag module, the module must be
manually deployed. This operation should only
be carried out using the following recommended
manual deployment procedure. Before the
deployment procedure commences, check the
condition of the deployment tool and associated
flyleads are suitable to proceed.

WARNING: Only use approved deployment
equipment, and only deploy SRS components in
a well ventilated designated area. Ensure SRS
components are not damaged or ruptured before
deployment. Notify the relevant authorities.

WARNING: Always remove the ignition key from
the ignition switch, disconnect the vehicle
battery and wait 10 minutes before commencing
work on the SRS system.

WARNING: When removing, testing or installing
an airbag module, do not lean directly over it.

WARNING: Only personnel who have undergone
the appropriate training should undertake
deployment of airbag and seat belt pre-tensioner
modules.

Deploy

1. Check condition of deployment tool LRT-86–

003and associated flyleads.

2. Remove passenger airbag module from fascia.



 +

 RESTRAINT SYSTEMS, REPAIRS,

Air bag - fascia - passenger.

3. Connect deployment tool flyleadLRT-86–003–

04 to passenger airbag module flylead.

WARNING: Do not lean over airbag module
whilst connecting.

4. Refit passenger airbag module, ensuring that

deployment tool flylead LRT-86–003–04 is
routed to accessible area beneath fascia.

5. Tighten passenger airbag fixings to 9 Nm (7

lbf.ft) and ensure passenger airbag module is
secure.

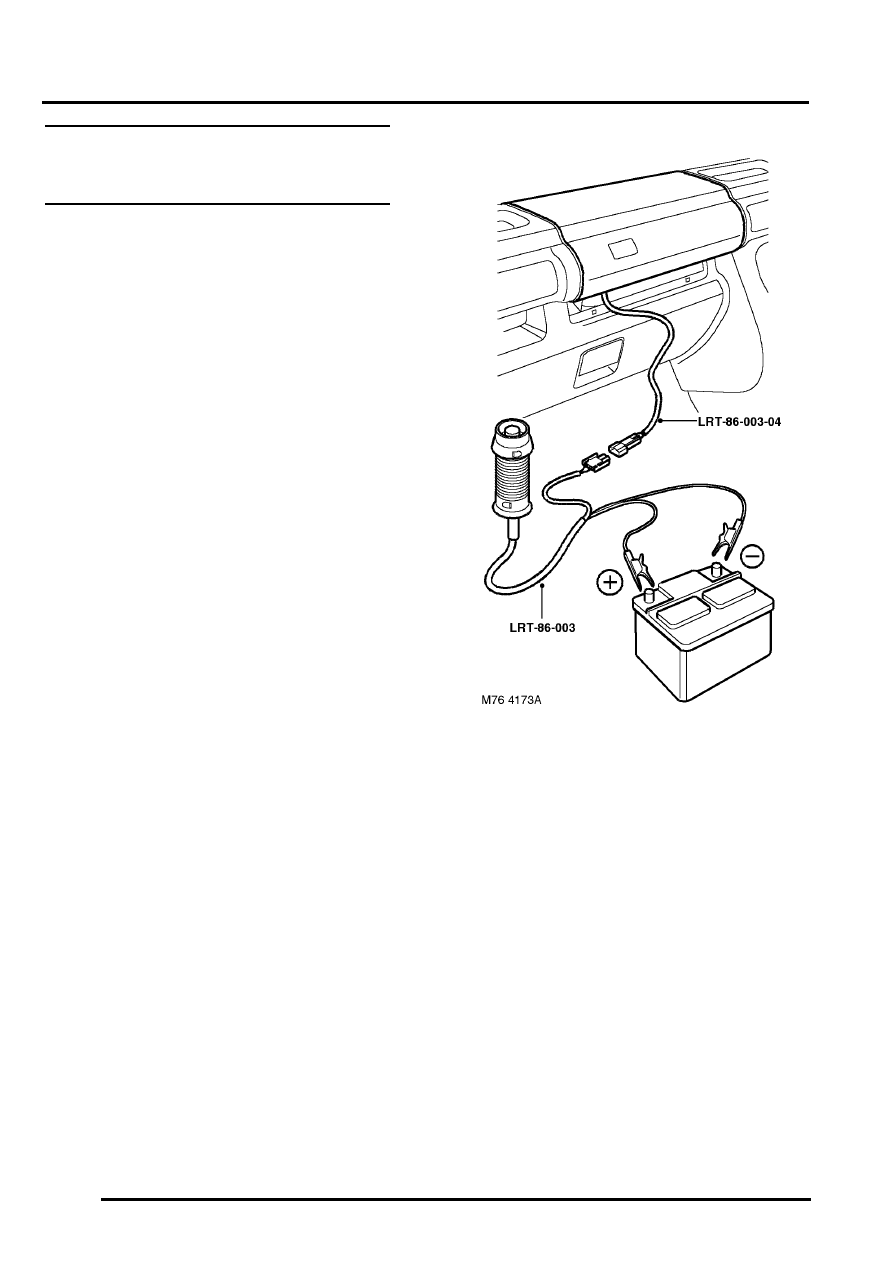

6. Connect deployment tool flylead LRT-86–003–

04 to deployment tool LRT-86–003.

7. Ensure all vehicle doors are open.

WARNING: Ensure all personnel are at least
15 metres (50 ft) away from the vehicle.

8. Connect deployment tool LRT-86–003  to

battery.
