REAR SUSPENSION

REPAIRS

64-11

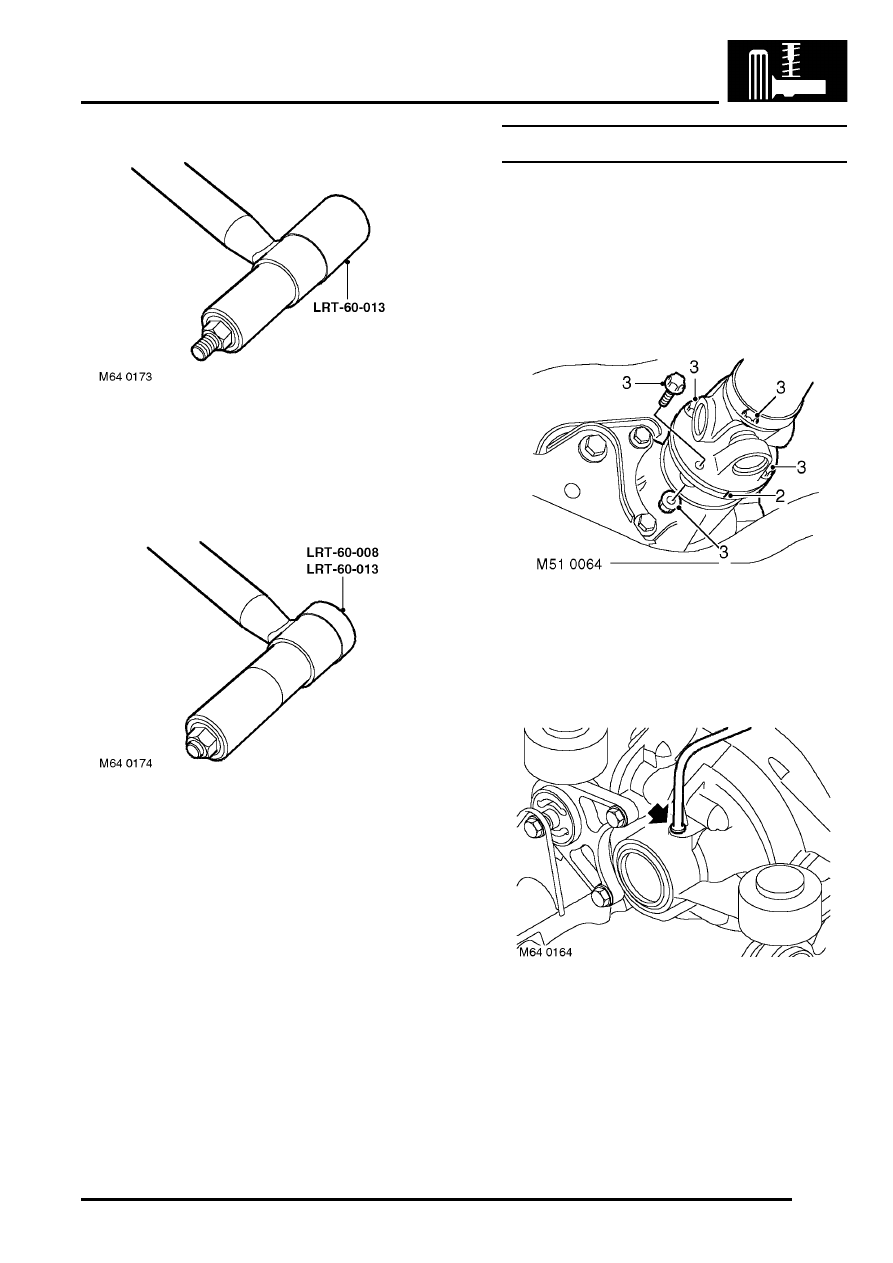

4. Small bush: Use LRT-60-013 to remove bush.

Refit

1. Ensure bush bore is clean.
2. Ensure bush is correctly aligned.

3. Using LRT- 60-008 or LRT-60-013 fit new

bush.

4. Fit transverse link.



 +

 REAR SUSPENSION, REPAIRS, Link

- transverse fixed.

Sub frame

$% 64.35.78

Remove

1. Remove both drive shafts.



 +

 DRIVESHAFTS, REPAIRS, Shaft

with both joints - LH.


 +

 DRIVESHAFTS, REPAIRS, Shaft

with both joints - RH.

2. Reference mark rear propeller shaft for

reassembly.

3. Remove 4 nuts and bolts securing propeller

shaft to differential. Release propeller shaft and
tie aside.

4. Depress red locking collar and disconnect

breather pipe from differential casing.

5. Support the weight of the subframe assembly

on a jack.

REAR SUSPENSION

64-12

REPAIRS

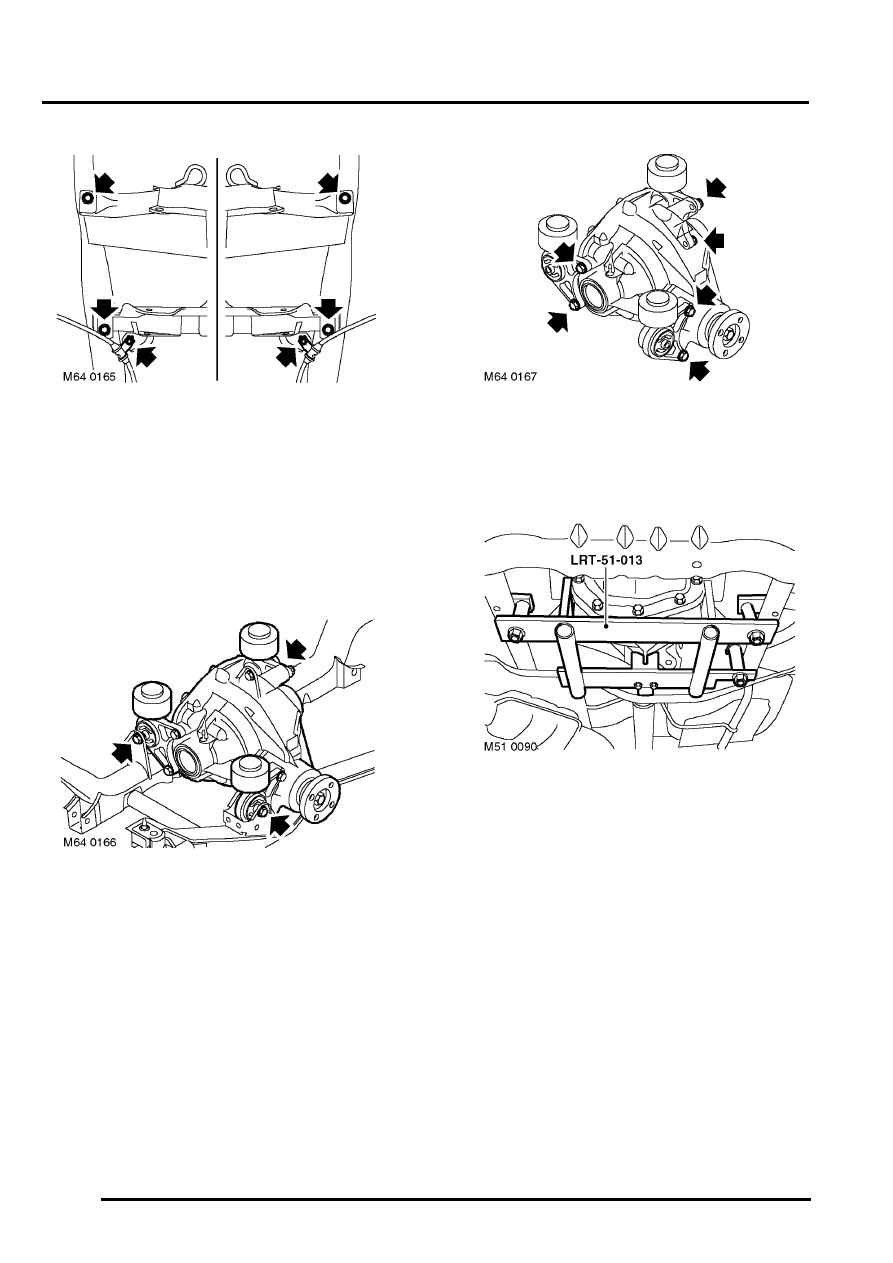

6. Remove 2 bolts securing handbrake cable clips

to subframe.

7. Remove 4 bolts securing subframe to body.
8. With assistance lower jack, manoeuvre

subframe around exhaust and remove from
vehicle.

NOTE: Do not carry out further dismantling if
component is removed for access only.

9. Remove 3 bolts securing differential mountings

to subframe and remove differential assembly.

10. Loosen 6 bolts securing mountings to

differential casing.

Refit

1. Position centralising jig LRT-51-013 to align

differential assembly.

2. Fit differential assembly.
3. Fit bolts securing differential mountings to

subframe and tighten to 120 Nm (89 lbf.ft).

4. Tighten forward bolts to 65 Nm (48 lbf.ft).
5. Tighten rearward bolts to 65 Nm (48 lbf.ft).
6. Remove LRT-51-013.
7. With assistance position subframe assembly to

body and locate on dowels.

8. Fit subframe bolts and tighten to 190  Nm (140

lbf.ft).

REAR SUSPENSION

REPAIRS

64-13

9. Align handbrake cables, fit bolts and tighten to

22 Nm (16 lbf.ft).

10. Connect breather pipe.
11. Position propeller shaft to rear axle and align

reference marks.

12. Fit nuts and bolts securing propeller shaft to

rear axle and tighten to 65  Nm (48 lbf.ft).

13. Fit drive shafts.



 +

 DRIVESHAFTS, REPAIRS, Shaft

with both joints - LH.


 +

 DRIVESHAFTS, REPAIRS, Shaft

with both joints - RH.
