Freelander 1. Manual - part 143

MANIFOLDS & EXHAUST SYSTEMS - K SERIES KV6

REPAIRS 30-3-13

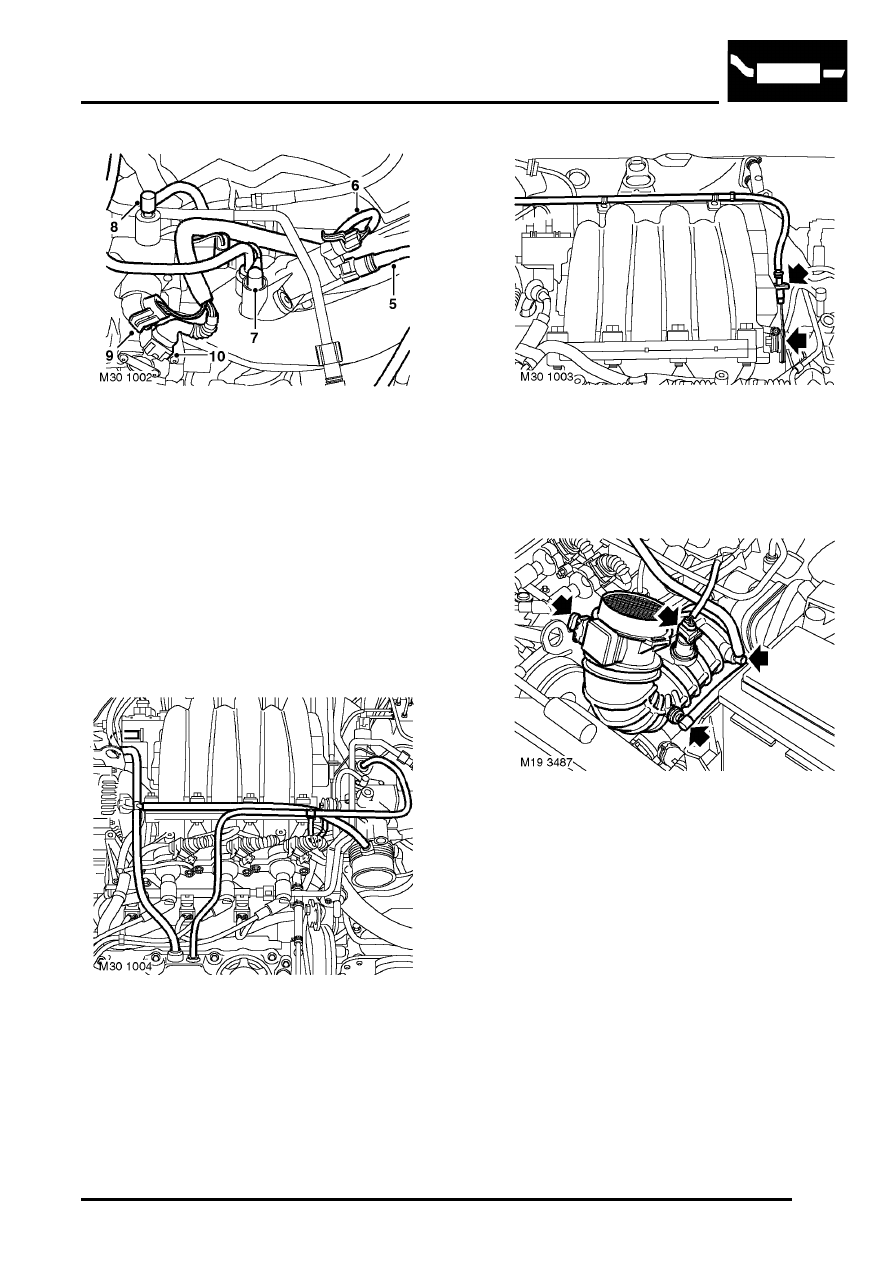

5. Release clip and disconnect hose from purge

control valve.

CAUTION: Always fit plugs to open
connections to prevent contamination.

6. Disconnect multiplug from purge control valve.
7. Non NAS models: Disconnect small vacuum

hose from purge control valve.

8. Non NAS models: Depress locking collar and

release vacuum hose from IACV housing .

9. Non NAS models: Disconnect multiplug from

IACV.

10. Non NAS models: Disconnect multiplug from

TP sensor.

11. Depress locking collars and release vacuum/

breather hose from purge control valve and LH
camshaft cover. Release clip securing hose to
'T' piece and remove hose.

12. Depress locking collars and release vacuum/

breather hoses from throttle body, LH and RH
camshaft cover and remove hose.

13. Non NAS models: Release throttle cable from

clips on harness brackets.

14. Non NAS models: Release throttle cable from

abutment bracket and disconnect cable from
throttle body cam.

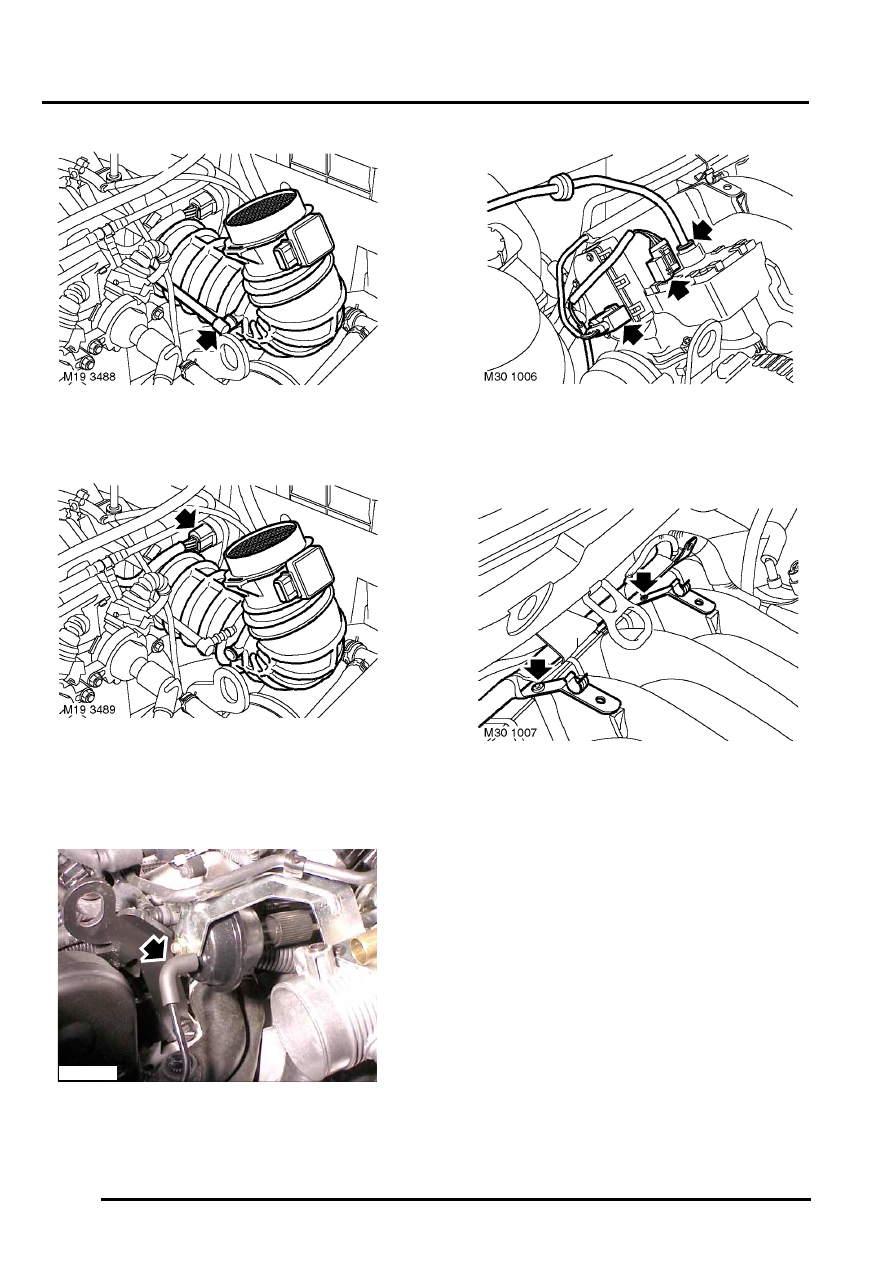

15. NAS models: Disconnect multiplugs from IAT

and MAF sensors.

16. NAS models: Disconnect engine breather pipe

from intake hose.

MANIFOLDS & EXHAUST SYSTEMS - K SERIES KV6

30-3-14 REPAIRS

17. NAS models: Disconnect injector air supply

pipe from intake hose.

18. NAS models: Disconnect multiplug from

throttle body.

19. NAS models: Release clip and remove intake

hose and MAF sensor assembly.

20. Disconnect cruise control actuator vacuum

pipe.

21. Depress locking collar and disconnect brake

servo hose from inlet manifold chamber.

22. Disconnect multiplugs from VIS motors.

23. Remove 2 screws securing engine harness

brackets to inlet manifold chamber and position
harness aside.

M19 3198

MANIFOLDS & EXHAUST SYSTEMS - K SERIES KV6

REPAIRS 30-3-15

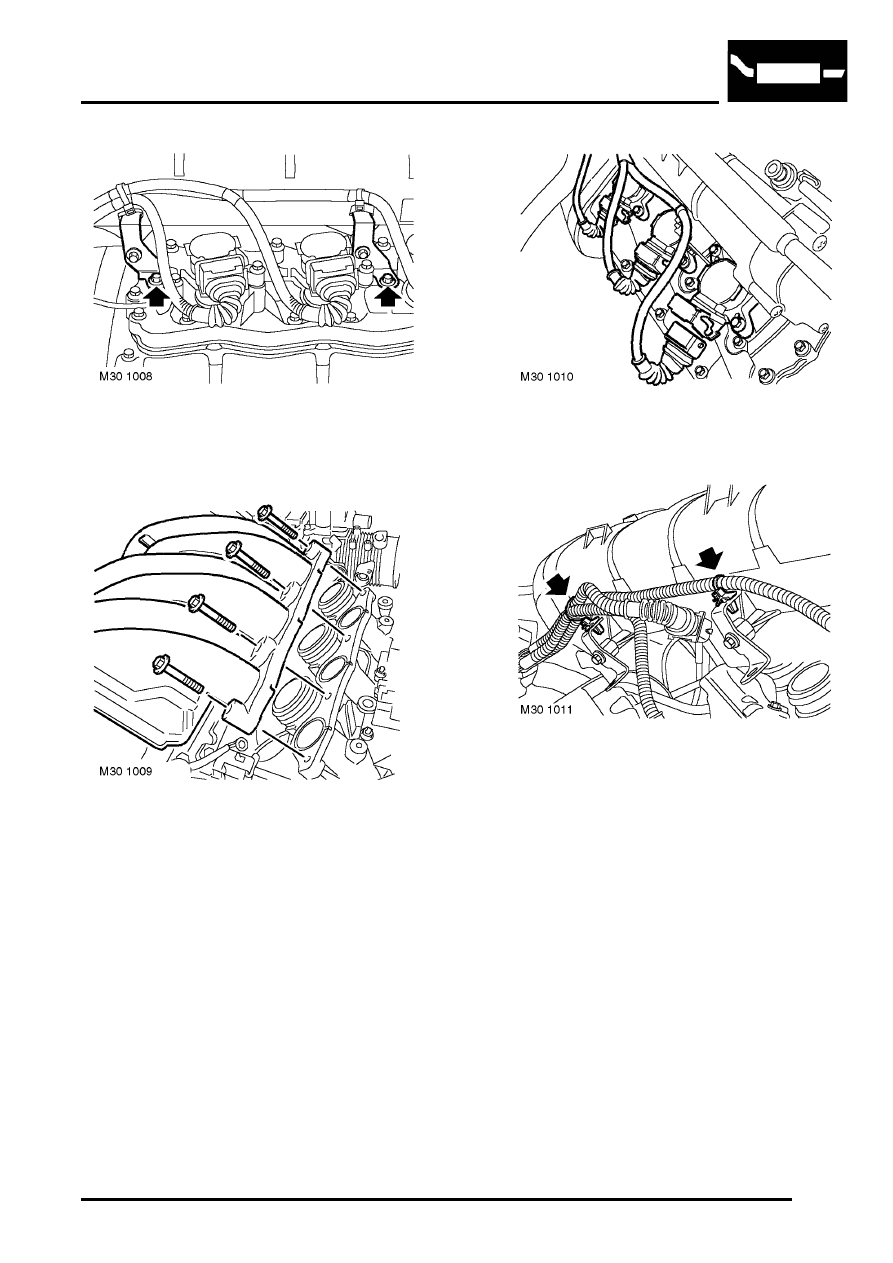

24. Remove 2 bolts securing inlet manifold

chamber rear support brackets to RH camshaft
cover.

25. Remove 4 bolts securing inlet manifold

chamber to LH inlet manifold.

26. Release and raise inlet manifold chamber from

inlet manifolds.

27. Release 3 locking clips and disconnect 3

multiplugs from RH plug top coils.

28. Release 2 clips securing RH plug top coil

harness to inlet manifold camber rear support
brackets.

29. Remove inlet manifold chamber.

MANIFOLDS & EXHAUST SYSTEMS - K SERIES KV6

30-3-16 REPAIRS

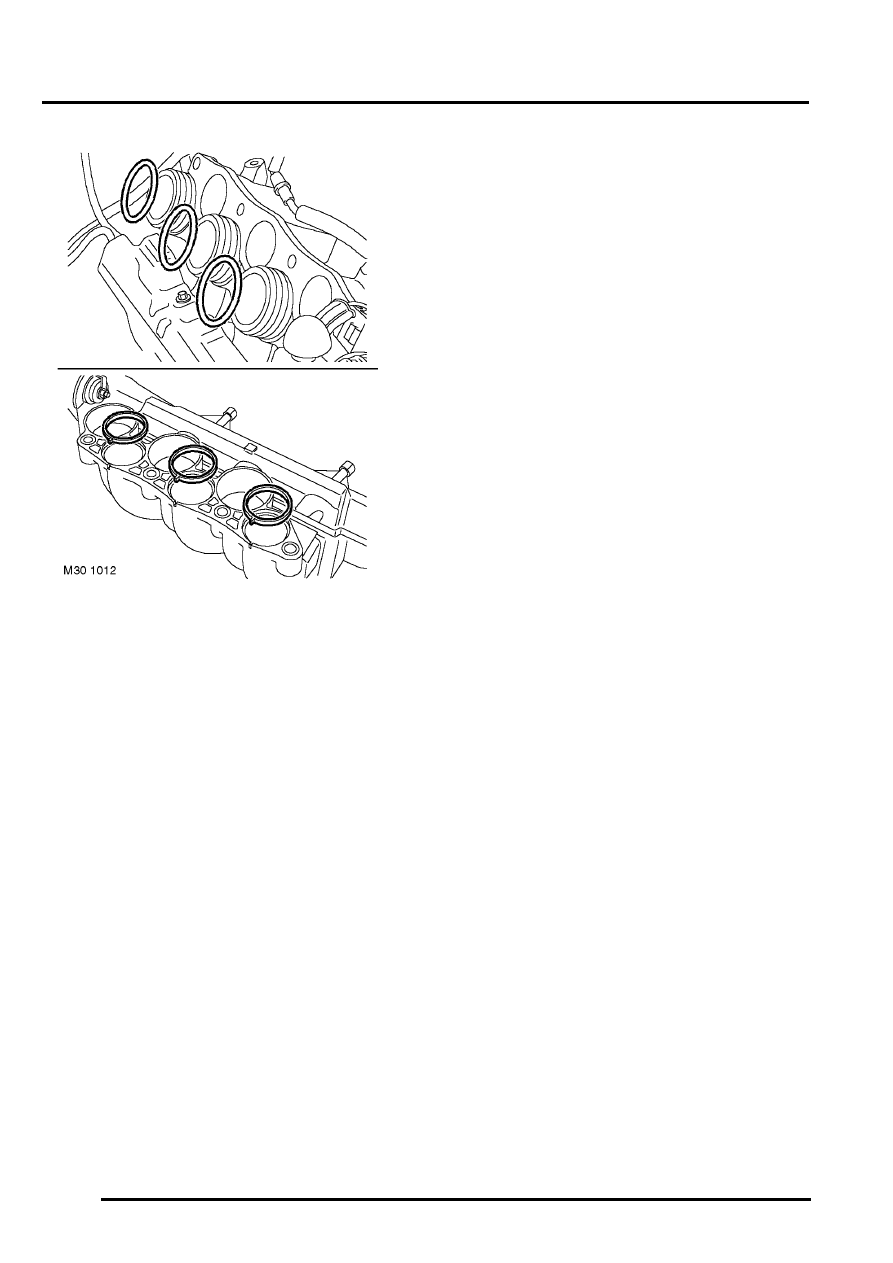

30. Remove and discard seals from inlet manifold

chamber and 'O' rings from RH inlet manifold.

Refit

1. Clean seal faces on inlet manifold chamber and

inlet manifolds.

2. Fit new 'O' rings to RH inlet manifold and new

seals to manifold chamber.

3. Position inlet manifold chamber, secure RH coil

harness clips in inlet manifold chamber support
brackets.

4. Connect multiplugs to plug top coils and secure

with locking clips.

5. Align inlet manifold chamber to inlet manifolds,

fit and tighten bolts to 18 Nm (13 lbf.ft).

6. Align inlet manifold chamber support brackets

to RH camshaft cover, fit and tighten bolts to 10
Nm (7.5 lbf.ft).

7. Position engine harness brackets to inlet

manifold chamber, fit and tighten screws.

8. Connect multiplugs to VIS motors.
9. NAS models: Connect engine breather pipe.

10. NAS models: Connect multiplugs to IAT and

MAF sensors.

11. Connect brake servo vacuum hose to inlet

manifold chamber.

12. Connect vacuum/breather hoses to LH and RH

camshaft covers and to throttle body.

13. Connect cruise control actuator vacuum pipe.
14. Non NAS models: Connect vacuum hose to

IACV housing.

15. Non NAS models: Connect multiplugs to TP

and IACV sensors.

16. Connect vacuum/breather hoses to LH

camshaft cover, 'T' piece and purge control
valve.

17. Non NAS models: Connect small vacuum

hose to purge control valve.

18. Connect multiplug to purge control valve .
19. Connect EVAP hose to purge control valve.
20. Connect fuel hose to fuel rail pipe, fit rubber

sleeve over hose connector.

21. Remove absorbent cloth.
22. Non NAS models: Connect throttle inner cable

to throttle cam and secure outer cable in
abutment bracket.

23. Non NAS models: Secure throttle cable in

clips on harness brackets.

24. Adjust throttle cable, if fitted.



 +

 FUEL DELIVERY SYSTEM -

PETROL, ADJUSTMENTS, Throttle cable -
check and adjust - KV6.

25. Remove vacuum enhancer.



 +

 BRAKES, REPAIRS, Vacuum -

enhancer - KV6.

26. Connect battery earth lead.
