MANIFOLDS & EXHAUST SYSTEMS - TD4

REPAIRS

30-1-3

Gaskets - induction manifold

$% 30.15.08

Remove

1. Disconnect battery earth lead.
2. Remove intake ducting assembly.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

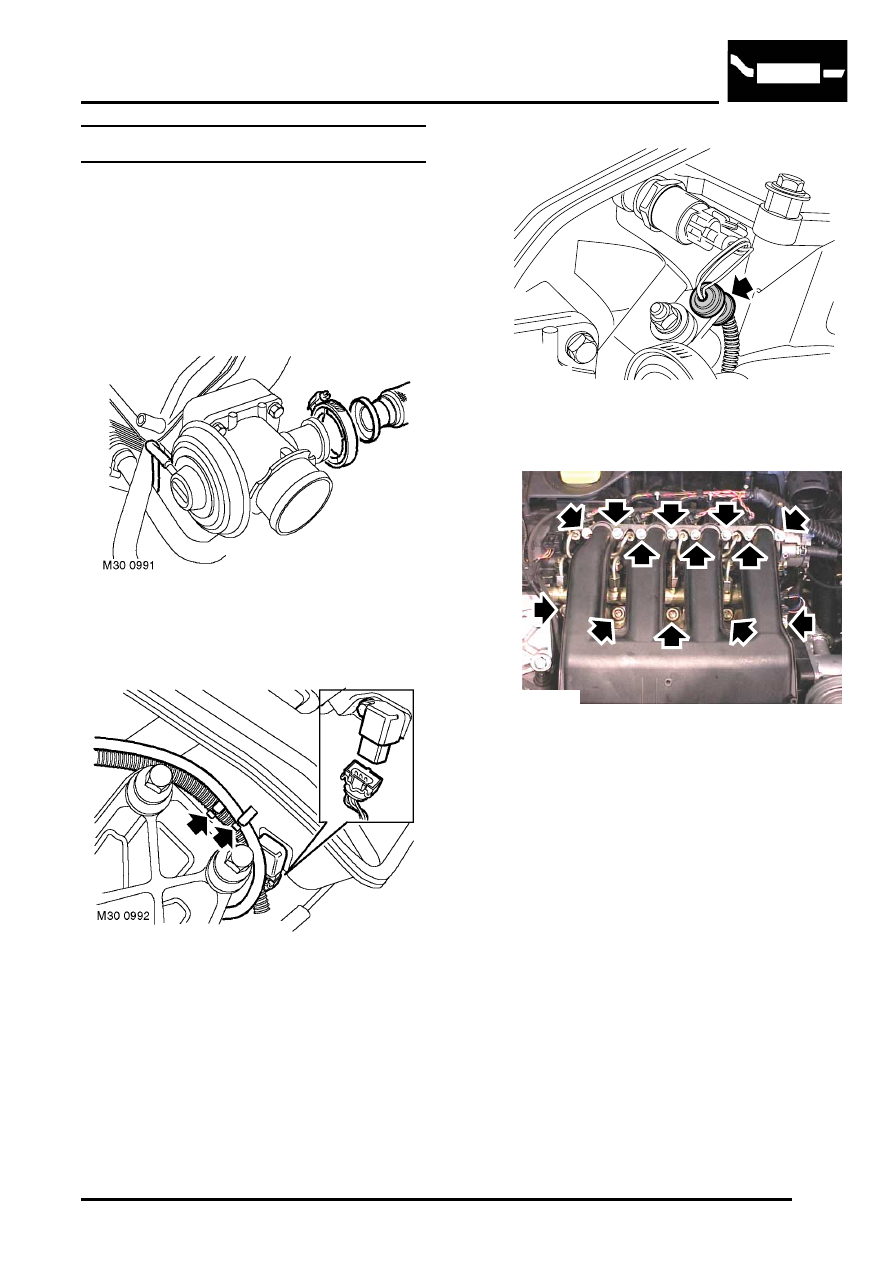

3. Disconnect vacuum hose from EGR valve.
4. Loosen clamp screw and remove clamp from

EGR pipe to EGR valve.

5. Release harness and fuel return hose from

clips on inlet manifold.

6. Disconnect multiplug from turbocharger boost

pressure sensor.

7. Release fuel pressure sensor harness

grommet from inlet manifold.

8. Remove 9 bolts and 4 nuts securing inlet

manifold.

9. Remove inlet manifold and discard gaskets.

Refit

1. Clean inlet manifold and mating faces.
2. Clean EGR pipe flange and EGR valve mating

face.

3. Fit new gaskets to inlet manifold.
4. Fit inlet manifold and tighten fixings evenly.

Tighten M6 bolts to 10 Nm (7.5 lbf.ft)and M7
bolt and nuts to 15 Nm (11 lbf.ft).

5. Fit grommet to inlet manifold.
6. Connect multiplug to turbocharger boost

pressure sensor.

7. Fit fuel return hose and harness to clips on inlet

manifold.

8. Fit EGR pipe clamp and tighten screw to 10 Nm

(7.5 lbf.ft).

9. Connect vacuum hose to EGR valve.

10. Fit intake ducting assembly.



 +

 FUEL DELIVERY SYSTEM - DIESEL,

REPAIRS, Ducting - intake assembly.

11. Connect battery earth lead.

M30 0993

M30 0994

MANIFOLDS & EXHAUST SYSTEMS - TD4

30-1-4

REPAIRS

Gasket- exhaust manifold - manual
transmission

$% 30.15.12

Remove

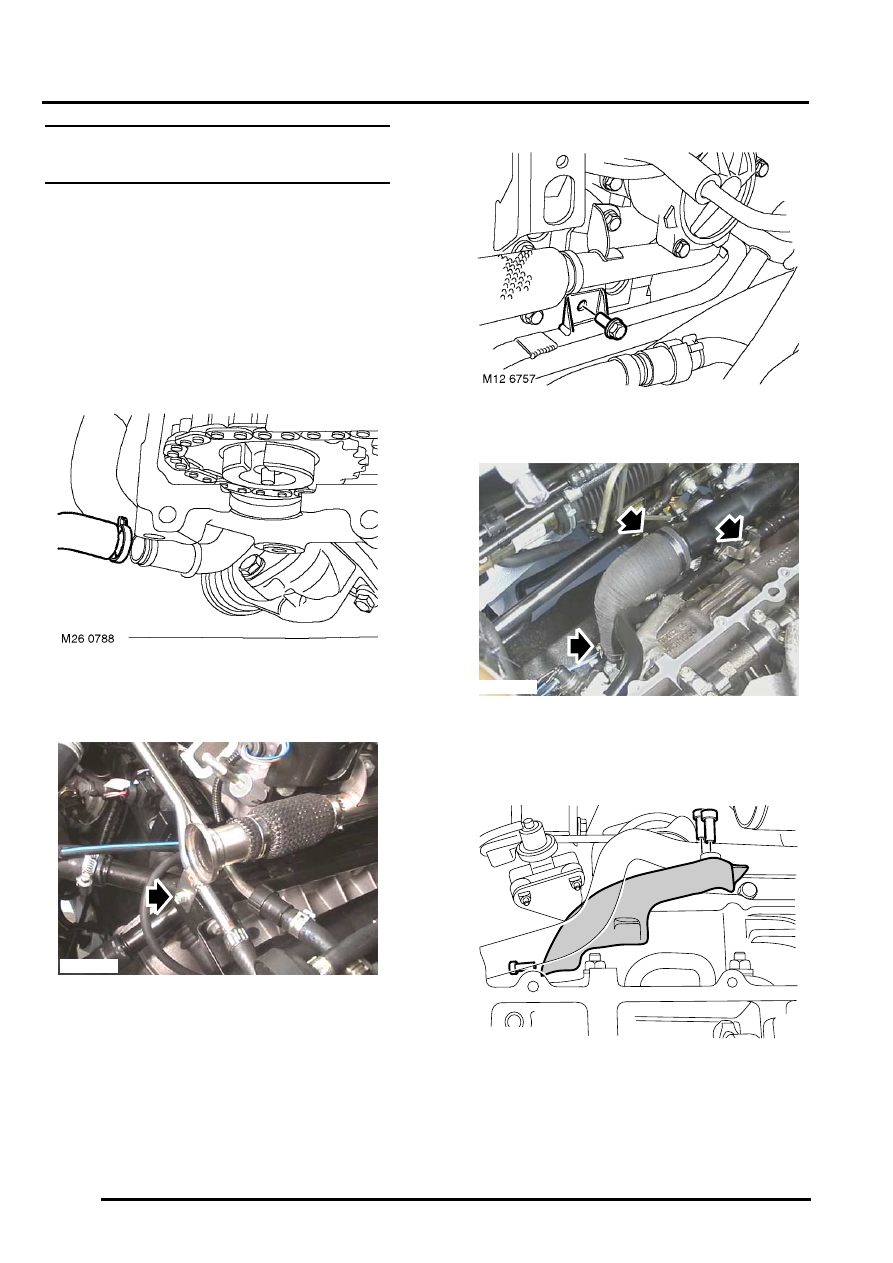

1. Disconnect battery earth lead.
2. Drain cooling system.



 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

3. Remove camshaft cover gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

camshaft cover.

4. Release clip and disconnect expansion tank

hose from coolant rail.

5. Remove bolt, fuel rail to coolant rail.

6. Remove bolt, coolant rail to cylinder head.

7. Remove bolt, coolant rail to exhaust manifold.
8. Loosen clips and remove turbocharger outlet

hose.

9. Remove 3 Allen screws, heat shield to coolant

rail.

M12 6756

M12 6784

M12 6785

MANIFOLDS & EXHAUST SYSTEMS - TD4

REPAIRS

30-1-5

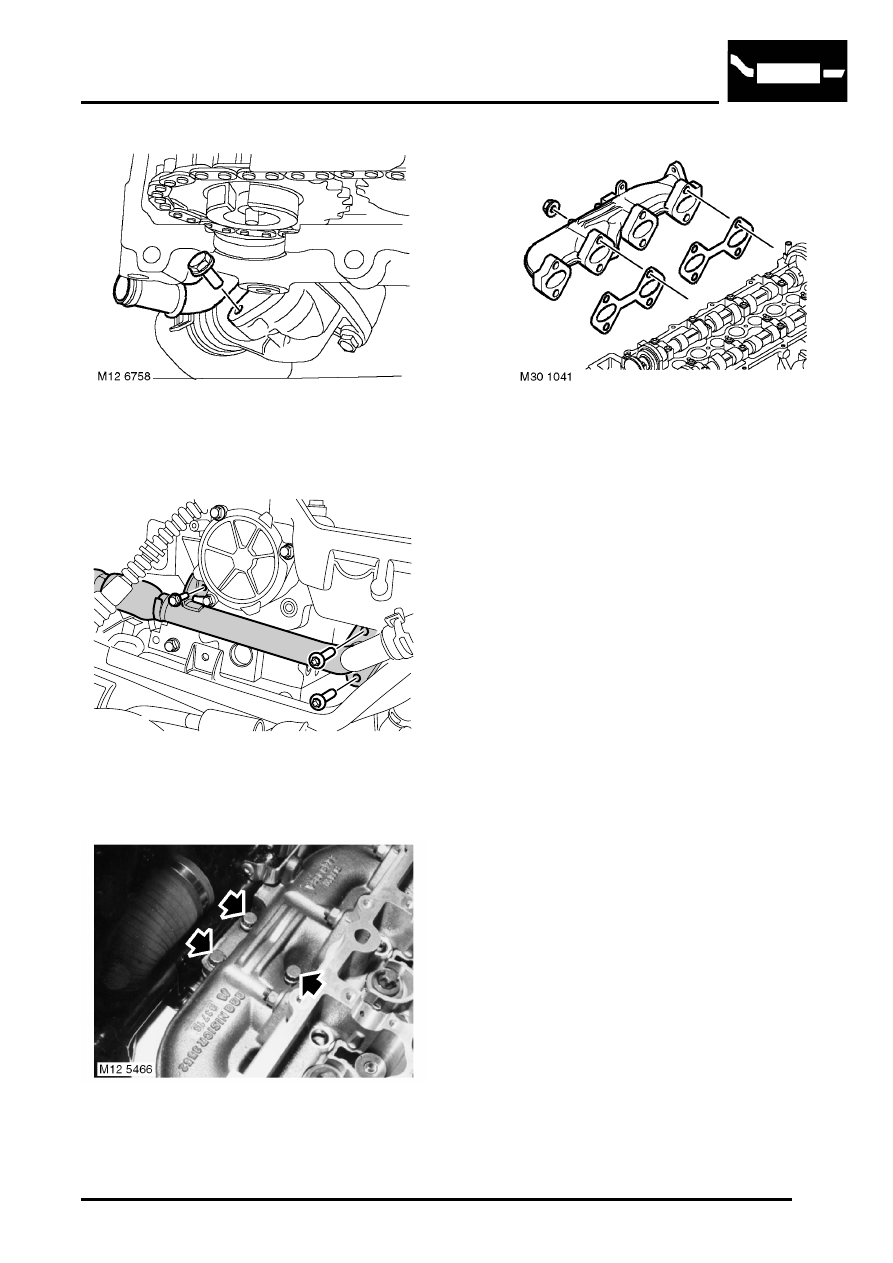

10. Remove bolt, release coolant rail from

thermostat housing and discard seal.

11. Remove heat shield.

12. Loosen bolt, EGR pipe to cylinder head.
13. Remove 2 Torx screws EGR pipe to exhaust

manifold.

14. Remove 3 bolts, turbocharger to exhaust

manifold. Discard gasket.

15. Remove 8 nuts and remove exhaust manifold.

Discard gaskets.

Refit

1. Clean exhaust manifold and mating faces.
2. Use new gaskets and fit exhaust manifold to

cylinder head.

3. Fit nuts securing exhaust manifold and tighten

to 24 Nm (18 lbf.ft).

4. Use new gasket, align turbocharger and tighten

bolts to 50 Nm (37 lbf.ft).

5. Clean EGR pipe and mating face.
6. Fit Torx screws EGR pipe to manifold and

tighten to 22 Nm (16 lbf.ft).

7. Tighten bolt, EGR pipe to cylinder head to 20

Nm (15 lbf.ft).

8. Fit heat shield.
9. Clean coolant rail and thermostat housing

mating face.

10. Fit new seal to coolant rail, fit rail to thermostat

housing and tighten bolt to 8 Nm (6 lbf.ft).

11. Tighten Allen screws securing heat shield to 8

Nm (6 lbf.ft).

12. Tighten bolts securing coolant rail to 20 Nm (15

lbf.ft).

13. Tighten bolt fuel rail to coolant rail to 10 Nm (7.5

lbf.ft).

14. Connect expansion tank hose to coolant rail

and secure with clip.

15. Fit turbocharger outlet hose and tighten clips.
16. Fit camshaft cover gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

camshaft cover.

17. Fill cooling system.



 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

18. Connect battery earth lead.

M30 1042

MANIFOLDS & EXHAUST SYSTEMS - TD4

30-1-6

REPAIRS

Gasket- exhaust manifold - automatic
transmission

$% 30.15.12

Remove

1. Disconnect battery earth lead.
2. Drain cooling system.



 +

 COOLING SYSTEM - Td4,

ADJUSTMENTS, Coolant - drain and refill.

3. Remove camshaft cover gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

camshaft cover.

4. Release clip and disconnect expansion tank

hose from coolant rail.

5. Remove bolt, fuel rails to support bracket.
6. Remove bolt securing turbocharger outlet pipe

to support bracket.

7. Loosen clips and remove turbocharger outlet

hose.

8. Loosen clamp screw securing EGR pipe to

cooler and release clamp from cooler.

9. Remove 3 bolts securing EGR cooler to

cylinder head and lifting bracket.



M17 0283

M19 3286
