COOLING SYSTEM - K SERIES KV6

REPAIRS

26-3-3

REPAIRS

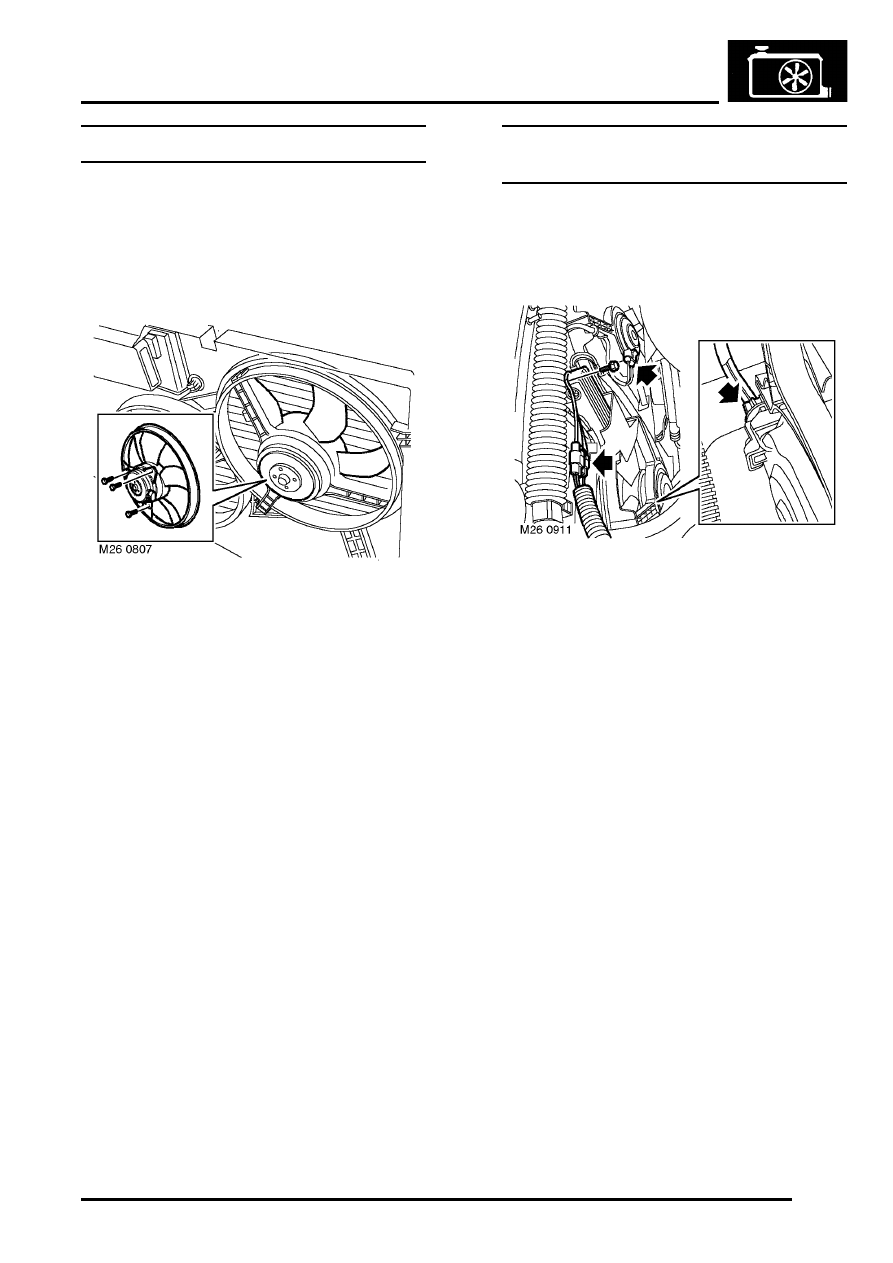

Cooling fan and motor

$% 26.25.22

Remove

1. Remove radiator.



 +

 COOLING SYSTEM - K SERIES KV6,

REPAIRS, Radiator assembly.

2. Remove 3 bolts securing LH cooling fan and

motor assembly to fan cowl. Remove fan and
motor assembly.

Refit

1. Position fan and motor assembly to fan cowl, fit

and tighten bolts to 5 Nm (4 lbf.ft).

2. Fit radiator.



 +

 COOLING SYSTEM - K SERIES KV6,

REPAIRS, Radiator assembly.

Control unit - radiator cooling fan - 2002
MY On

$% 26.25.43

Remove

1. Disconnect battery earth lead.

2. Release  multiplugs from clips and disconnect

2 body harness multiplugs.

3. Disconnect multiplug from LH cooling fan and

release harness from 4 retaining clips.

4. Disconnect multiplug from RH cooling fan and

release harness from 2 retaining clips.

5. Remove screw securing control unit.
6. Release control unit from fan cowl.

Refit

1. Carefully position control unit in cowl and

secure with screw.

2. Connect body harness multiplugs and secure

to cowl.

3. Secure LH and RH harness to retaining clips

and connect multiplugs.

4. Connect battery earth lead.

COOLING SYSTEM - K SERIES KV6

26-3-4

REPAIRS

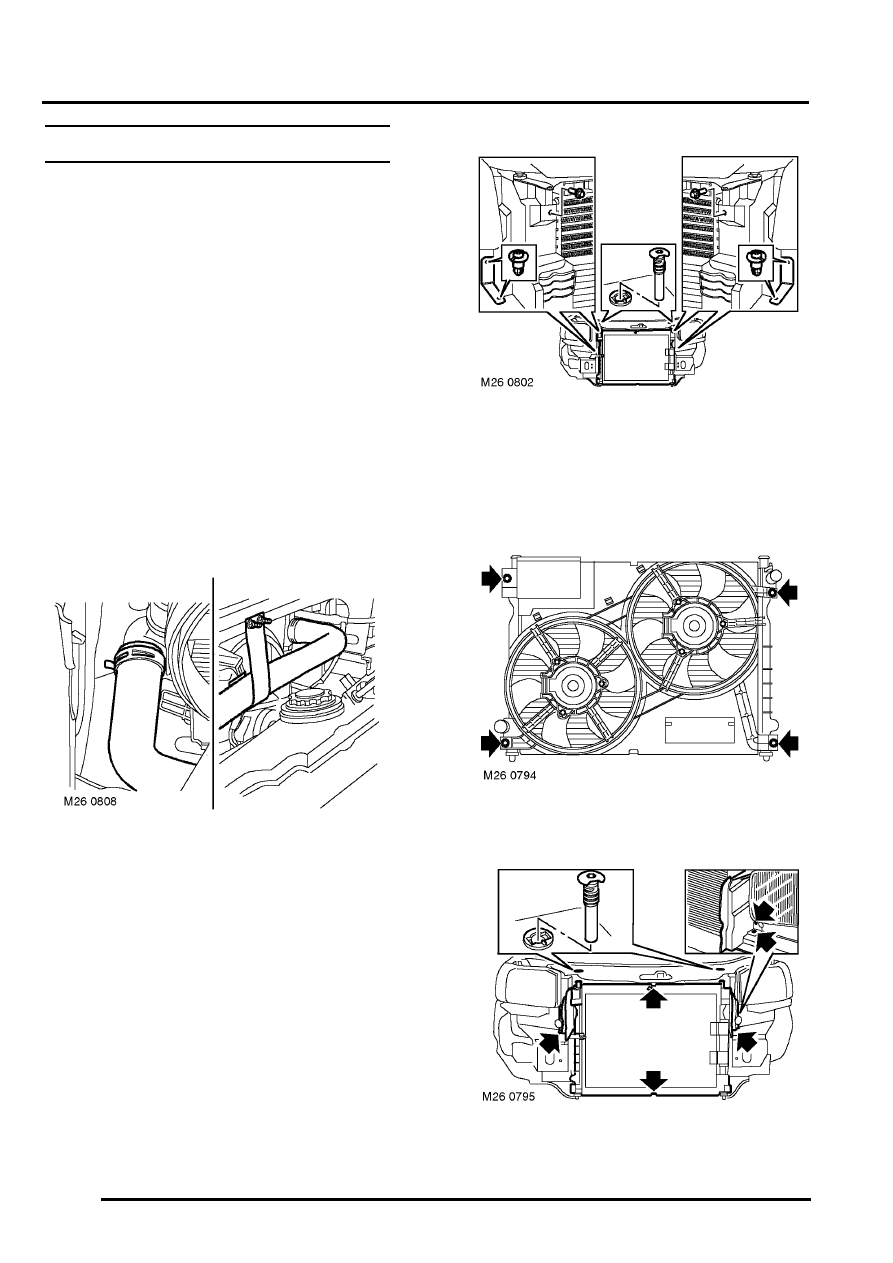

Radiator assembly

$% 26.40.01

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

3. Drain cooling system.



 +

 COOLING SYSTEM - K SERIES KV6,

ADJUSTMENTS, Coolant - drain and refill.

4. Models without A/C: Remove bumper

valance.


 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

5. Models without A/C: Remove 4 nuts and 4

bolts securing armature to body and remove
armature.

6. Models with A/C: Remove A/C condenser.



 +

 AIR CONDITIONING, REPAIRS,

Condenser.

7. Release clips and remove top and bottom

hoses.

CAUTION: Always fit plugs to open
connections to prevent contamination.

8. Release clip and remove expansion hose from

radiator.

9. Remove 2 bolts and 4 scrivets securing LH and

RH radiator baffles and remove baffles.

10. Remove radiator upper retaining pegs from

bonnet locking platform. Ease top of radiator
forward.

11. Remove 4 bolts securing fan cowl to radiator.

12. Remove 2 cowl retaining clips from radiator.

COOLING SYSTEM - K SERIES KV6

REPAIRS

26-3-5

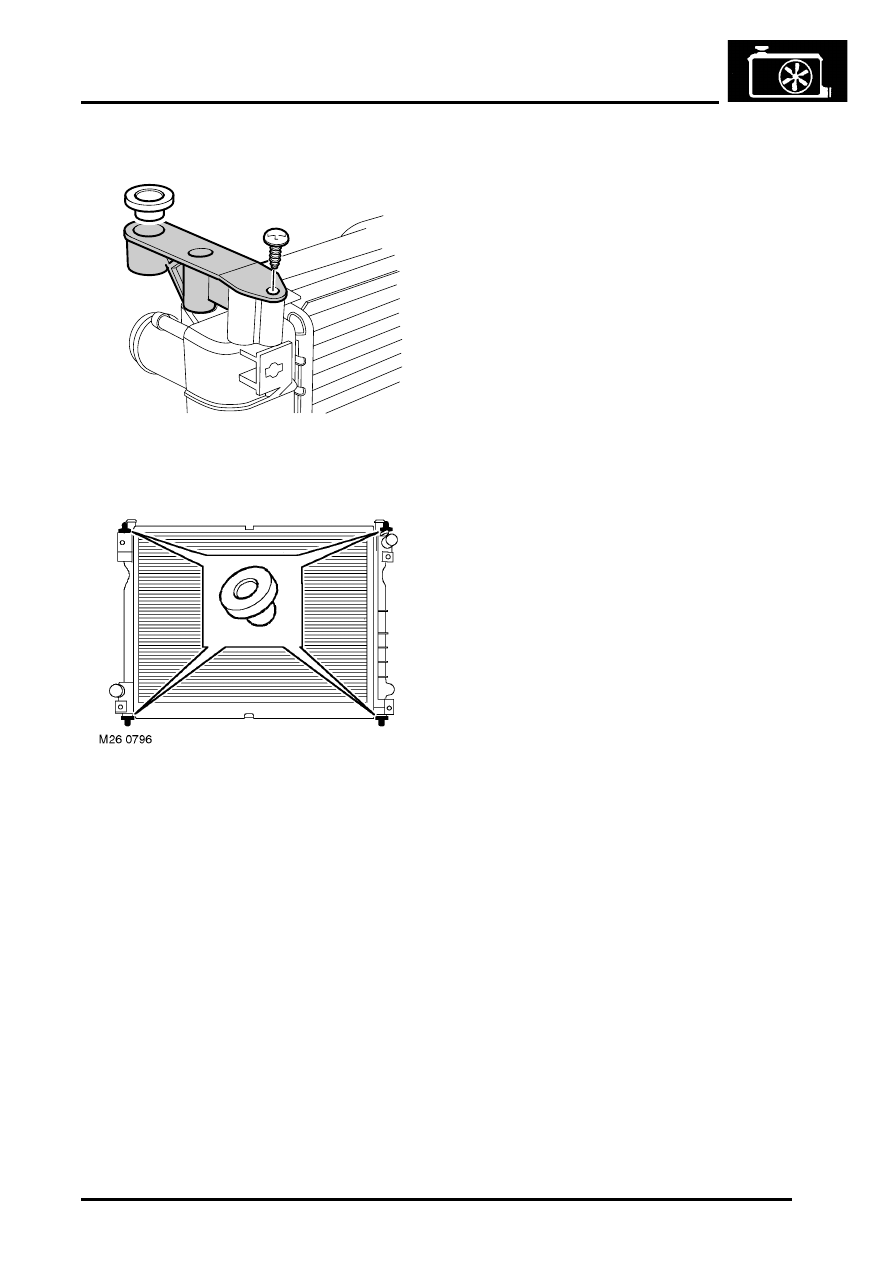

13. Release radiator from lower mountings and

remove from vehicle.

14. Remove radiator top mounting extension

brackets.

15. Remove 4 rubber mountings from radiator.

Refit

1. Fit mounting rubbers to radiator.
2. Fit top support brackets to radiator.
3. Position fan cowl to radiator, fit and tighten

bolts to 5 Nm (4 lbf.ft).

4. Secure fan cowl to radiator with clips.
5. Fit radiator and engage lower mountings in

chassis.

6. Fit radiator top mountings to bonnet locking

platform.

7. Position LH and RH radiator baffles, secure

with scrivets, fit and tighten top bolts to 5 Nm (4
lbf.ft).

8. Connect expansion tank hose and secure with

clip.

9. Connect bottom and top hoses to radiator

secure with clips.

10. Models with A/C:  Fit A/C condenser.



 +

 AIR CONDITIONING, REPAIRS,

Condenser.

11. Models without A/C: Position armature, fit and

tighten 4 nuts and bolts securing armature to
body.


 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

12. Models without A/C: Fit bumper valance.



 +

 EXTERIOR FITTINGS, REPAIRS,

Bumper - assembly - front.

13. Refill cooling system.



 +

 COOLING SYSTEM - K SERIES KV6,

ADJUSTMENTS, Coolant - drain and refill.

14. Fit acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

15. Connect battery earth lead.

M26 0797

COOLING SYSTEM - K SERIES KV6

26-3-6

REPAIRS

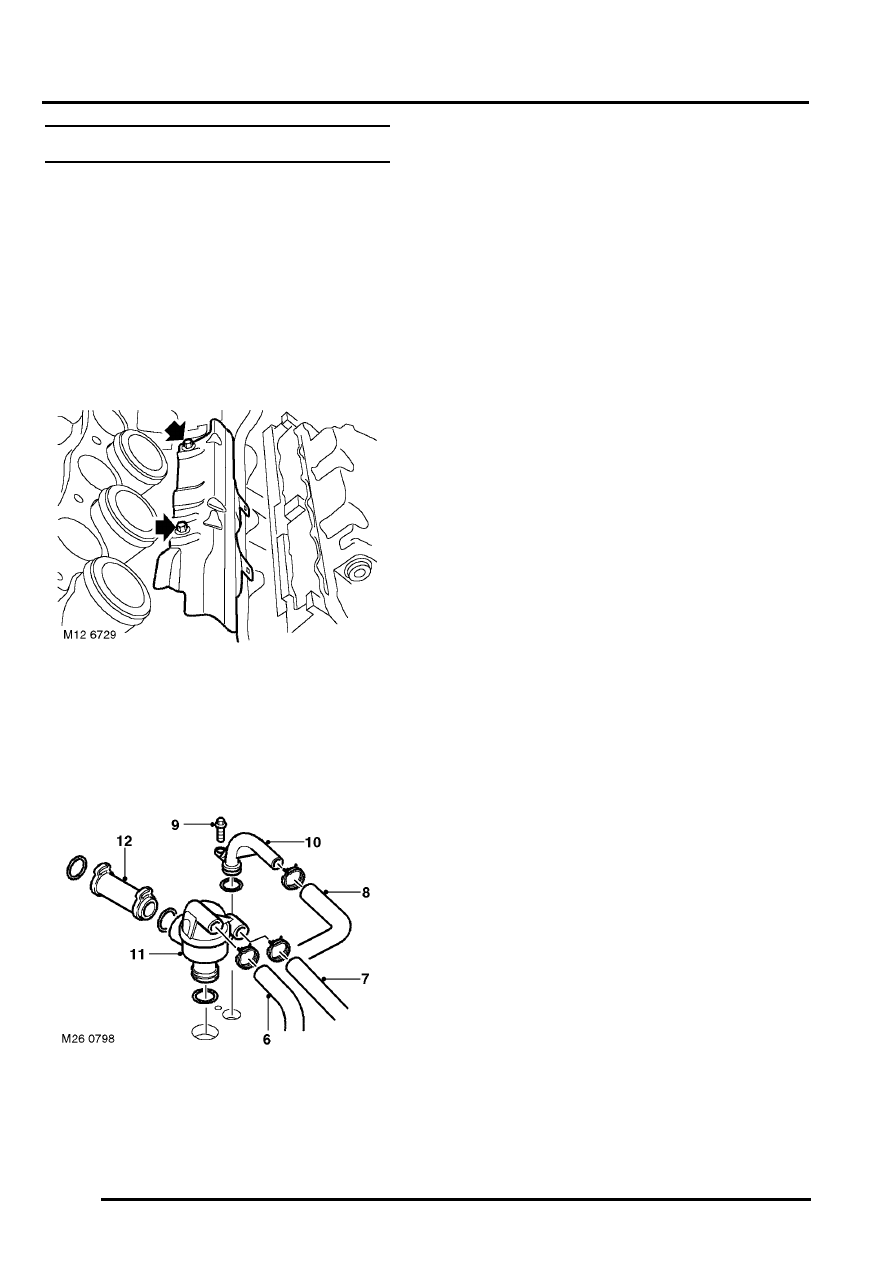

Thermostat

$% 26.45.01

Remove

1. Disconnect battery earth lead.
2. Drain cooling system.



 +

 COOLING SYSTEM - K SERIES KV6,

ADJUSTMENTS, Coolant - drain and refill.

3. Remove inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber.

4. Remove 2 bolts securing injector protection

cover and RH fuel rail to inlet manifold, position
cover aside.

5. Release 2 clips securing engine harness to rear

engine lifting bracket and bracket on RH inlet
manifold.

6. Release clip and disconnect bottom hose from

thermostat housing.

7. Loosen clip and disconnect heater hose from

thermostat housing.

8. Release clip and disconnect top hose from

coolant elbow.

9. Remove bolt securing thermostat housing and

coolant elbow to cylinder block.

10. Remove coolant elbow from cylinder block.
11. Remove thermostat housing and coolant pipe

from cylinder block.

12. Release clip and remove coolant pipe from

thermostat housing.

13. Remove and discard 4 'O' rings from

thermostat housing, coolant elbow and coolant
pipe.

Refit

1. Lubricate new 'O' rings with rubber grease and

fit to sealing grooves in thermostat housing,
coolant elbow and coolant pipe.

2. Fit coolant pipe into thermostat housing, ensure

clip connectors are uppermost.

3. Position thermostat housing and coolant pipe

above cylinder block, engage coolant pipe in
cylinder block and press thermostat housing
firmly into position. Ensure mounting flange on
thermostat housing is aligned to bolt hole in
cylinder block.

4. Fit coolant elbow into cylinder block, press

firmly into place. Ensure mounting flange is
aligned correctly to thermostat housing flange.

5. Fit bolt to coolant elbow and thermostat

housing flanges. Tighten bolt to 18 Nm (13
lbf.ft).

6. Connect top hose to coolant elbow and secure

with clip.

7. Connect heater and bottom hoses to

thermostat housing, secure with clips.

8. Position and secure engine harness to brackets

with clips.

9. Position injector protection cover to RH fuel rail,

fit and tighten bolts to 9 Nm (7 lbf.ft).

10. Fit inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber.

11. Fill cooling system.



 +

 COOLING SYSTEM - K SERIES KV6,

ADJUSTMENTS, Coolant - drain and refill.

12. Connect battery earth lead.
