ENGINE - K SERIES KV6

REPAIRS 12-3-55

Camshaft timing belt cover - LH front

$% 12.65.41

Remove

1. Disconnect battery earth lead.
2. Remove ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - KV6.

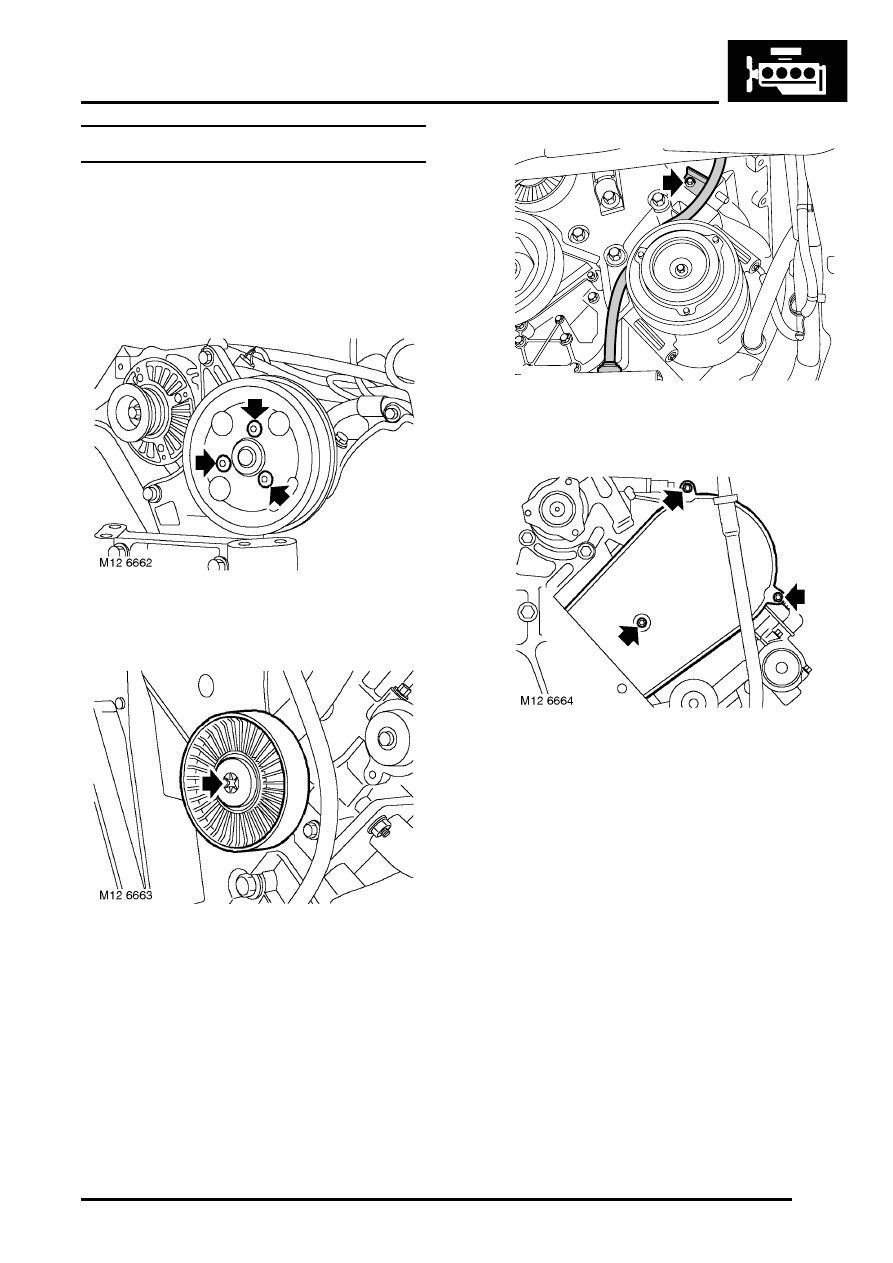

3. Remove 3 Torx screws securing PAS pump

pulley, and remove pulley.

4. Remove Torx screw securing idler pulley to

front mounting plate and remove pulley.

5. Remove bolt securing dipstick tube to cylinder

block.

6. Remove 3 bolts securing camshaft timing belt

LH front cover and remove cover.

Refit

1. Clean LH front timing belt cover.
2. Position LH front timing belt cover, fit and

tighten bolts to 4 Nm (3 lbf.ft).

3. Position dipstick tube bracket to cylinder block

and tighten bolt to 9 Nm (7 lbf.ft).

4. Clean idler pulley, position pulley to engine

front mounting plate and tighten Torx bolt to 45
Nm (33 lbf.ft).

5. Position PAS pump pulley, fit and tighten Torx

screws to 9 Nm (7 lbf.ft).

6. Fit ancillary drive belt



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - KV6.

7. Connect battery earth lead.

M12 6672

ENGINE - K SERIES KV6

12-3-56 REPAIRS

Camshaft timing belt cover - LH rear

$% 12.65.46

Remove

1. Disconnect battery earth lead.
2. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

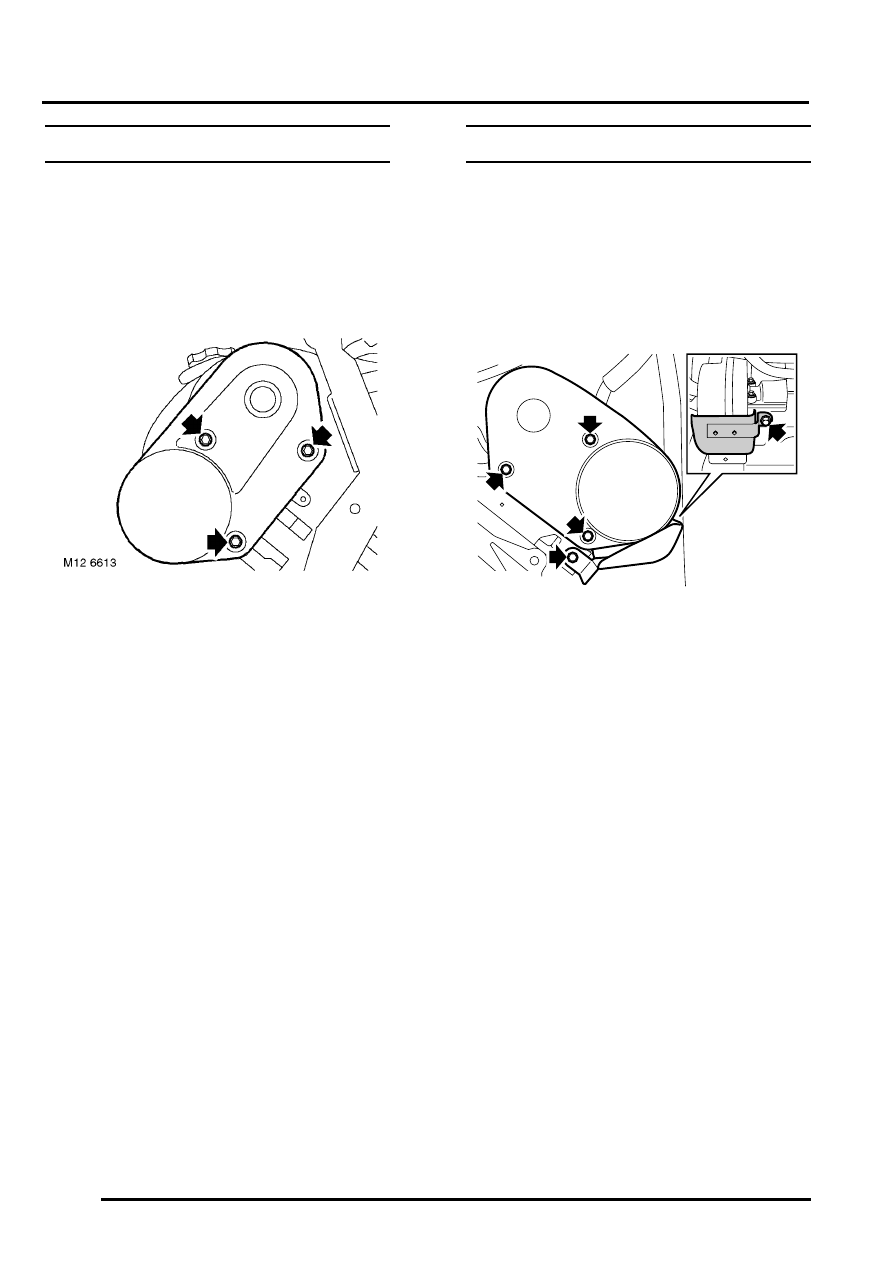

3. Remove 3 bolts securing LH rear timing belt

cover and remove cover.

Refit

1. Clean LH rear timing belt cover.
2. Position LH rear timing belt cover, fit bolts and

tighten to 4 Nm (3 lbf.ft).

3. Fit engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

4. Connect battery earth lead.

Camshaft timing belt cover - RH rear

$% 12.65.47

Remove

1. Disconnect battery earth lead.
2. Remove inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber.

3. Remove 2 bolts securing RH rear timing belt

cover heat shield to cylinder head and remove
heat shield.

4. Remove 3 bolts securing RH rear timing belt

cover and remove cover.

Refit

1. Clean RH rear timing belt cover.
2. Position RH rear timing belt cover, fit bolts and

tighten to 4 Nm (3 lbf.ft).

3. Position heat shield, fit bolts and tighten M6 bolt

to 9 Nm (7 lbf.ft) and M8 bolt to 25 Nm (18 lbf.ft).

4. Fit inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber.

5. Connect battery earth lead.

M12 6694

ENGINE - K SERIES KV6

REPAIRS 12-3-57

Camshaft rear timing belt - LH cylinder
head

$% 12.65.56

Remove

1. Disconnect battery earth lead.
2. Remove underbelly panel.



 +

 EXTERIOR FITTINGS, REPAIRS,

Panel - underbelly.

3. Remove LH rear timing belt cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Camshaft timing belt cover - LH rear.

4. Remove RH front road wheel.

5. Remove 3 bolts securing RH splash shield to

body and remove shield.

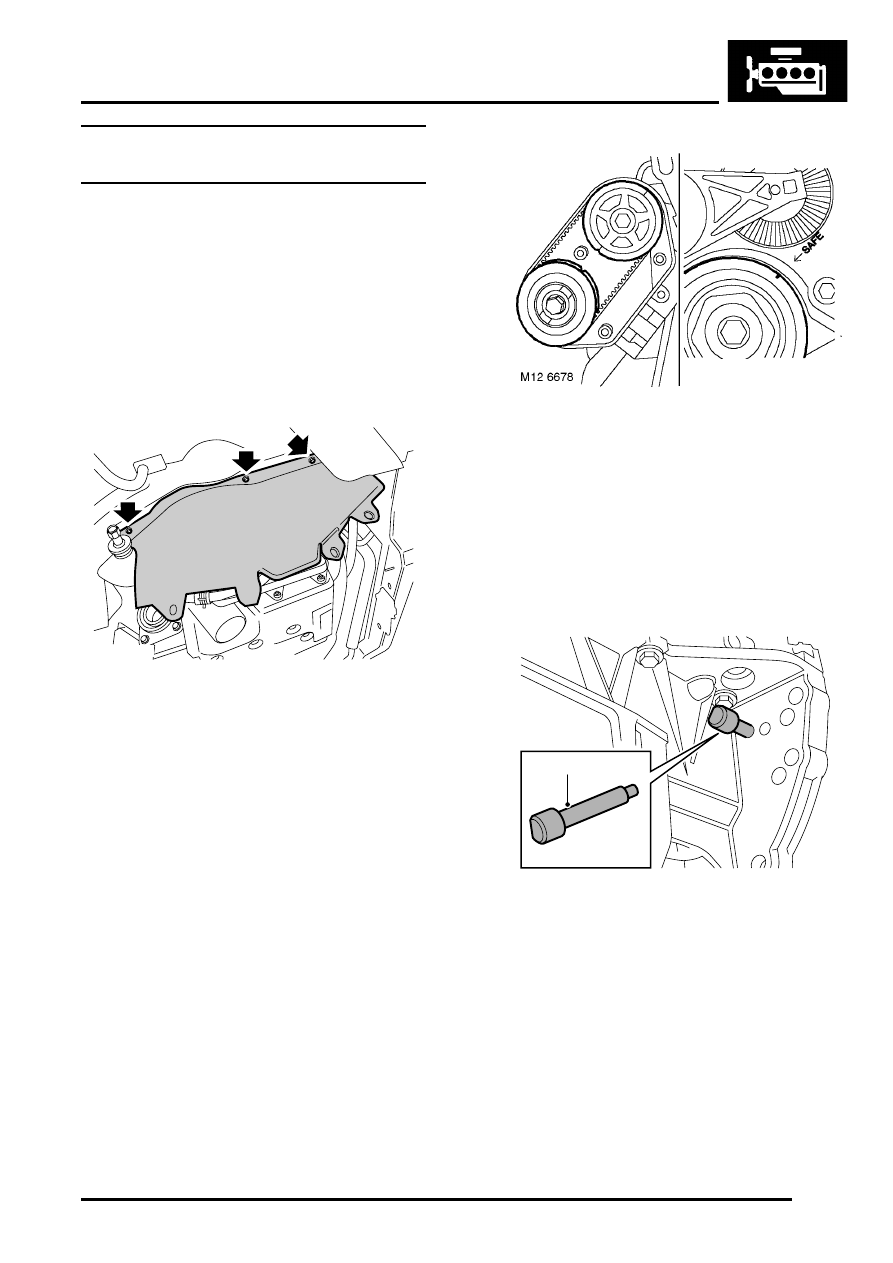

6. Using a socket on crankshaft pulley bolt, rotate

crankshaft in a clockwise direction. Align the
engine "SAFE" position, notch on crankshaft
pulley aligned to the "ARROW" on front
mounting plate and the timing marks aligned on
the rear camshaft gears as illustrated.

CAUTION: Do not use camshaft gear bolts
or timing belt to rotate crankshaft. Never
use the arrow on the oil pump body as a
timing reference.

7. Insert timing pin LRT-12-232 through hole in

lower crankcase, ensuring pin is located in hole
in drive plate.

CAUTION: Hole immediately adjacent to
side of lower crankcase must be used.

M12 6614

LRT-12-232

M12 7927

ENGINE - K SERIES KV6

12-3-58 REPAIRS

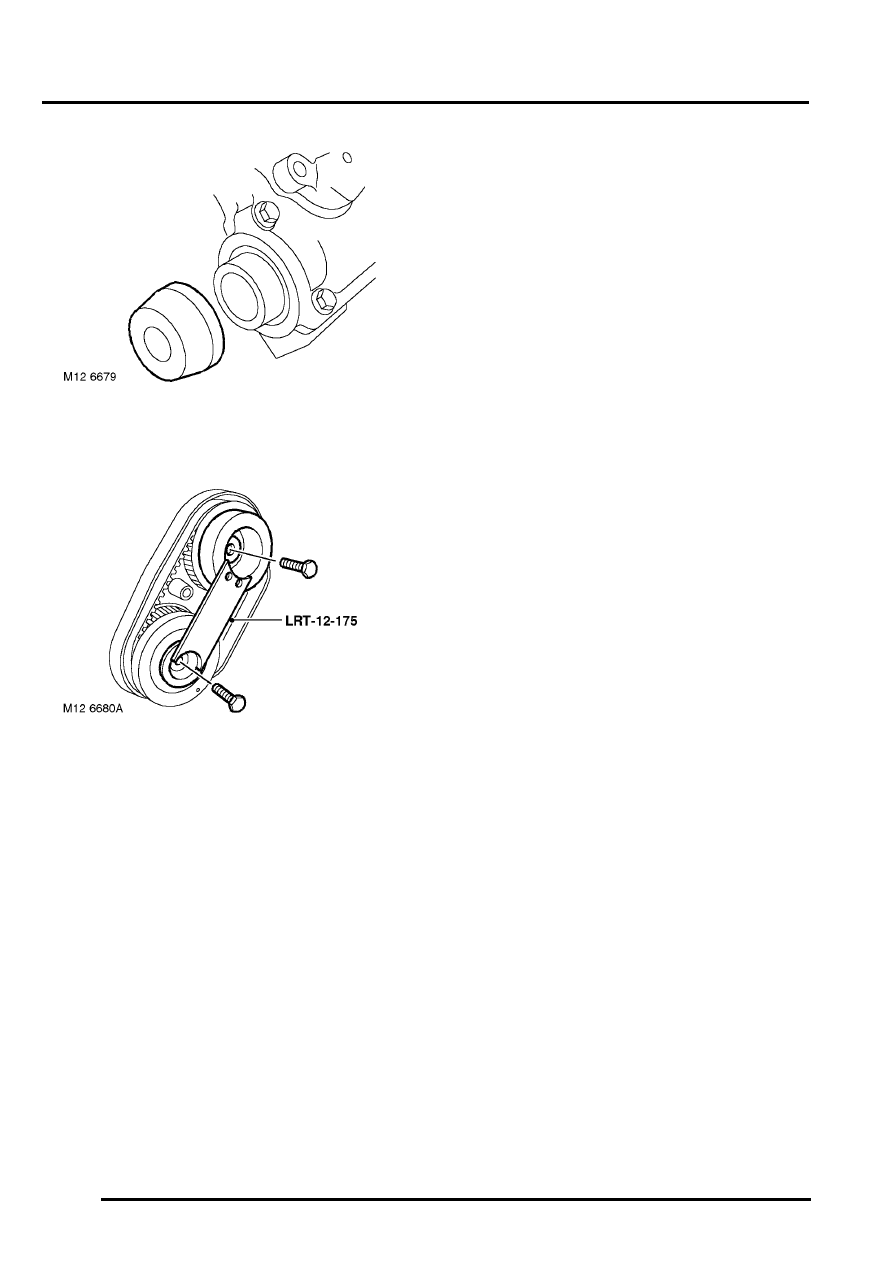

8. Remove and discard LH front exhaust

camshaft cap seal from cylinder head.

9. Position LRT-12-175 to rear camshaft gears as

illustrated, remove and discard bolts securing
gears to camshafts.

10. Remove rear camshaft gears, timing belt and

special tool as an assembly.

CAUTION: Do not turn the crankshaft or the
camshafts while the timing belt is removed.

11. If camshaft timing belt is to be refitted, mark

direction of rotation on timing belt.

12. Remove LRT-12-175 from camshaft gears and

remove timing belt from gears.

CAUTION: Do not rotate crankshaft or
camshafts with timing belt removed and
cylinder heads fitted.

CAUTION: Camshaft timing belts must be
stored and handled with care. Always store
a camshaft timing belt on its edge with a
bend radius greater than 50 mm (2.0 in). Do
not use a camshaft timing belt that has been
twisted or bent double as this will damage
the reinforcing fibres. Do not use a
camshaft timing belt if debris other than belt
dust is found in timing belt covers. Do not
use a camshaft timing belt if partial engine
seizure has occurred. Do not use a
camshaft timing belt if mileage exceeds
72,000 km (45,000 miles). Do not use an oil
or coolant contaminated timing belt, cause
of contamination must be rectified.

Refit

NOTE: Following front or rear timing belt
refitment, it is possible that after rotating the
engine and positioning the crankshaft pulley to
the 'SAFE' position, the timing marks on the
rear timing gears may be misaligned. This
misalignment is acceptable provided that the
timing belt refitting procedure was carried out
correctly.

1. Clean camshaft gears and mating faces on

camshafts.

CAUTION: If the sintered gears have been
subjected to prolonged oil contamination,
they must be soaked in a solvent bath and
then thoroughly washed in clean solvent
before refitting. Because of the porous
construction of sintered material, oil
impregnated in the gears will emerge and
contaminate the belt.
