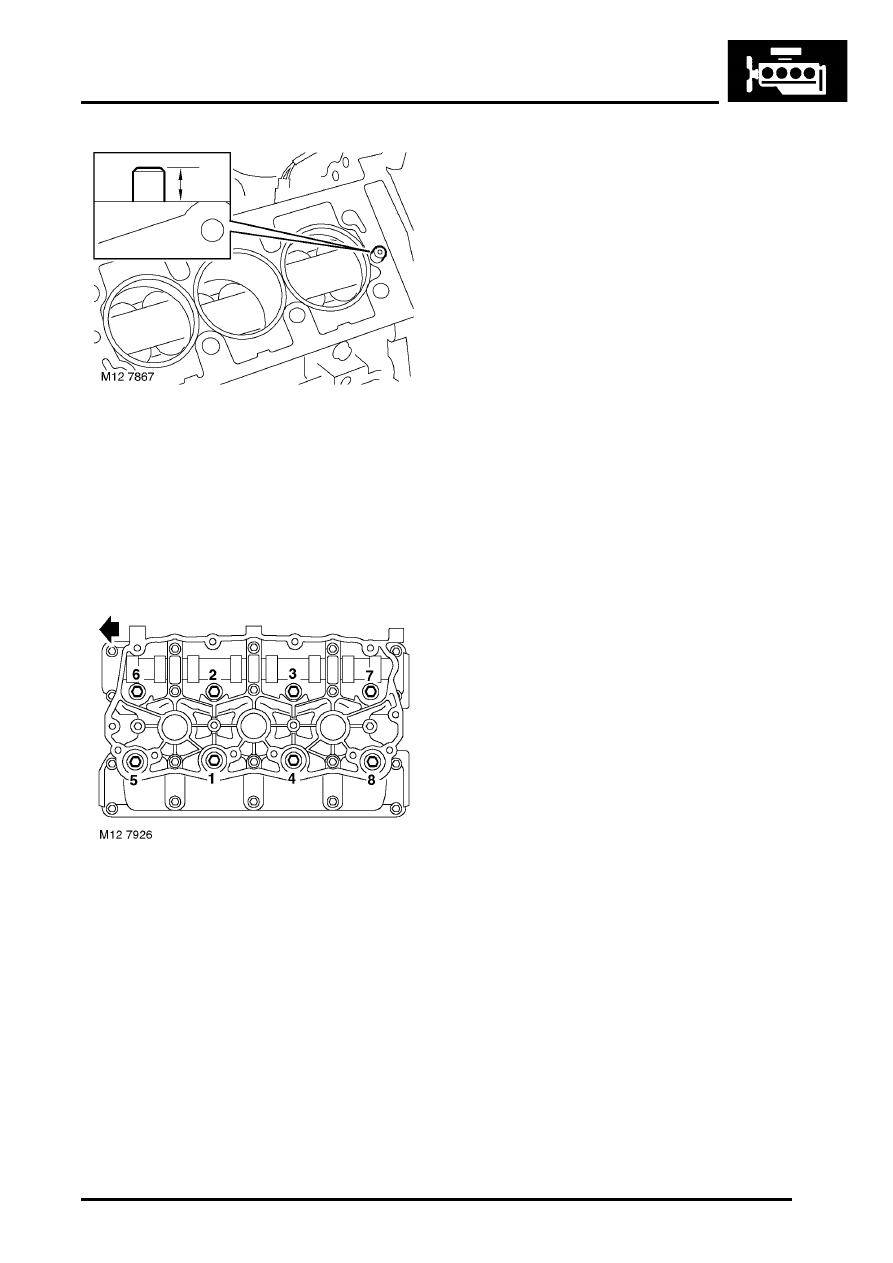

7. Check that fitted height of dowels is between 10

to 11 mm (0.40 to 0.43 in) above cylinder block
top face.

8. Fit new cylinder head gasket onto cylinder

block with the word 'TOP' uppermost.

9. With assistance, fit cylinder head and carefully

position RH inlet to LH inlet manifold.

10. Carefully enter cylinder head bolts, DO NOT

DROP. Screw bolts into place by hand.

11. Tighten cylinder head bolts progressively in the

sequence illustrated to:

l

Stage 1 - 25 Nm (18 lbf.ft)

l

Stage 2 - Tighten in the same sequence to
25 Nm (18 lbf.ft)

l

Stage 3 -Tighten in the same sequence to
25 Nm (18 lbf.ft)

l

Stage 4 - Using an angle torque gauge,
tighten bolts in the same sequence a further
180

°

12. Fit RH camshaft cover gasket.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Camshaft cover gasket - RH.

13. Remove and discard lower 'O' rings from

injectors.

14. Clean injectors and injector locations in fuel rail.

15. Lubricate new 'O' rings with castor oil and fit to

injectors.

16. Position fuel rail assembly and secure injectors

to inlet manifolds.

17. Position injector protection cover - if fitted to RH

fuel rail; secure injector harness to protection
cover or fuel rail with clips.

18. Fit bolts securing fuel rail to inlet manifolds and

tighten to 9 Nm (7 lbf.ft).

19. Connect coolant bleed hose to inlet manifold

and secure with clip.

20. Connect breather hoses to RH camshaft cover

and inlet manifold.

21. Position ignition coils to LH inlet manifold.
22. Position earth lead, fit nuts and bolts securing

ignition coils to LH inlet manifold and tighten to
9 Nm (7 lbf.ft).

23. Connect multiplugs to plug top coils and secure

with locking clips.

24. Clean camshaft timing belt cover backplate

bolts and apply Loctite 242 to the first 3 threads.

25. Position backplate, fit and tighten bolts to 9 Nm

(7 lbf.ft).

26. Fit camshaft timing belt.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Camshaft timing belt.

27. Fit RH exhaust manifold gasket.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Gasket - exhaust
manifold - RH - Non NAS.


 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Gasket(s) -
exhaust manifold - RH - KV6 - NAS.

28. Fit inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber.

29. Fill cooling system.



 +

 COOLING SYSTEM - K SERIES KV6,

ADJUSTMENTS, Coolant - drain and refill.

30. Check engine oil level and top-up if necessary.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – KV6.

ENGINE - K SERIES KV6

12-3-20 REPAIRS

Camshaft cover gasket - LH

$% 12.29.40

Remove

1. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

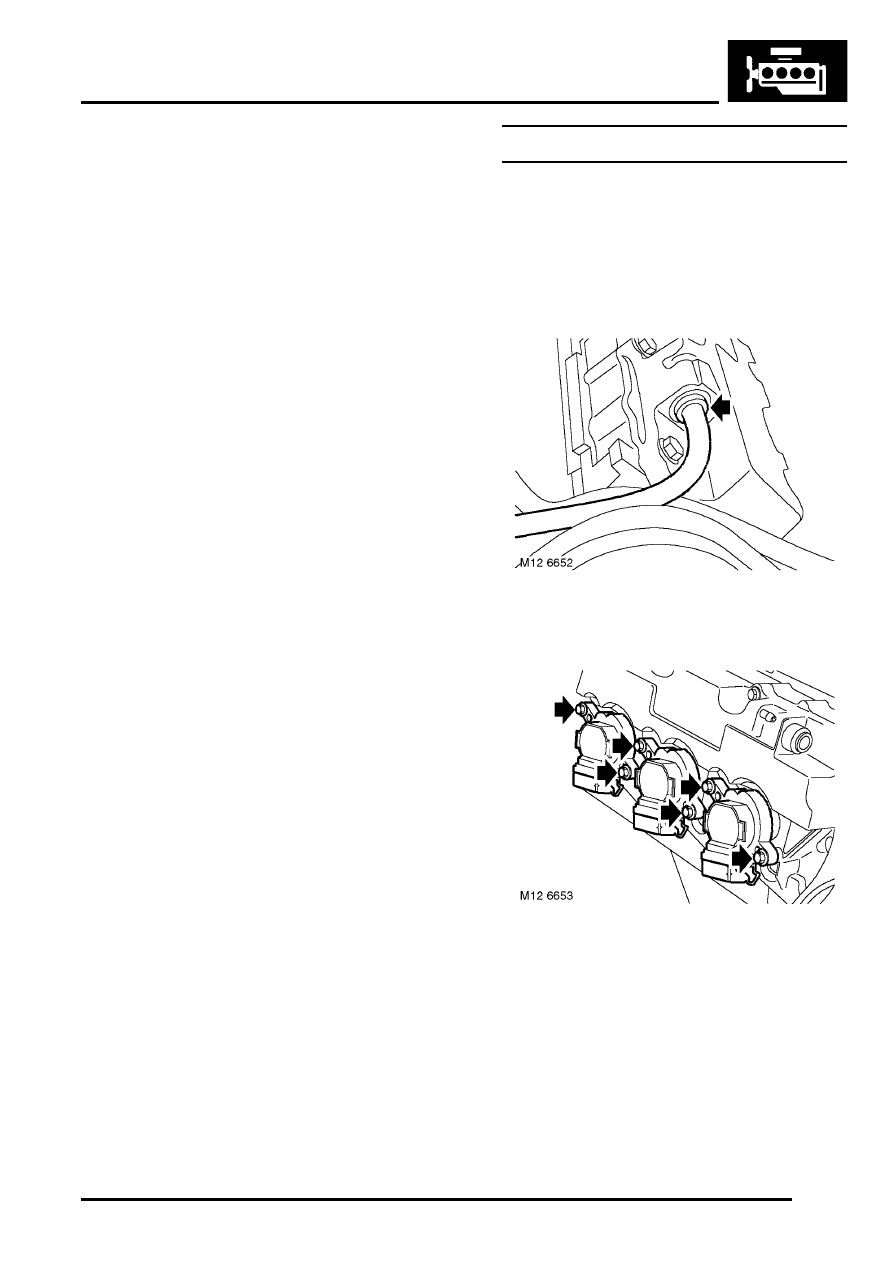

2. Depress locking collars and release 2 breather

hoses from LH camshaft cover.

3. Disconnect 3 ht leads from spark plugs.
4. Remove special bolt securing ht lead guide

bracket to LH cylinder head and position ht
leads aside.

5. Disconnect CMP sensor multiplug and release

male end of multiplug from bracket.

6. Remove bolt securing multiplug bracket which

also retains front HO2S multiplug, move
bracket and multiplug aside.

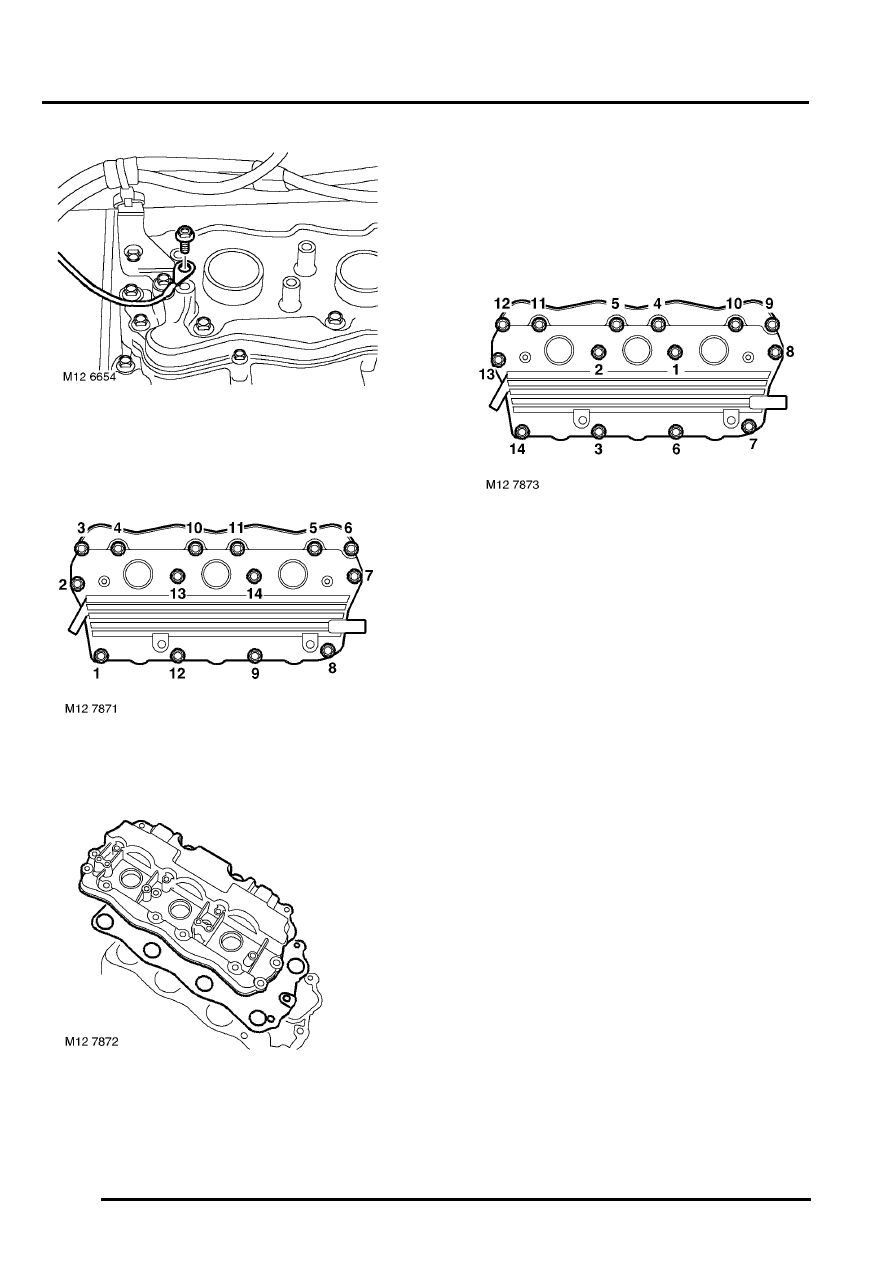

7. Using sequence shown, progressively loosen

and remove 14 bolts securing camshaft cover.

8. Remove camshaft cover, remove and discard

gasket.

Refit

1. Clean mating surfaces of camshaft cover and

carrier.

2. Clean inside of camshaft cover. If necessary,

wash oil separator elements in solvent and
blow dry.

3. Position new gasket to camshaft carrier with

arrows on gasket pointing towards inlet
manifold.

4. Position camshaft cover, fit and tighten bolts

progressively in the sequence shown to 9 Nm
(7 lbf.ft).

5. Position multiplug bracket, fit and tighten bolt to

9 Nm (7 lbf.ft).

6. Secure male end of CMP sensor multiplug to

bracket and connect multiplug.

7. Connect ht leads to spark plugs in their correct

fitted order.

ENGINE - K SERIES KV6

REPAIRS 12-3-21

8. Position ht lead guide bracket, fit and tighten

special bolt.

9. Connect breather hoses to LH camshaft cover.

10. Fit engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

11. Check engine oil, top-up if necessary.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – KV6.

Camshaft cover gasket - RH

$% 12.29.41

Remove

1. Remove inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber.

2. Depress locking collar and release breather

hose from RH camshaft cover.

3. Remove 6 bolts securing plug top coils to RH

camshaft cover and remove coils.

ENGINE - K SERIES KV6

12-3-22 REPAIRS

4. Remove bolt securing earth lead to RH

camshaft cover and release earth lead.

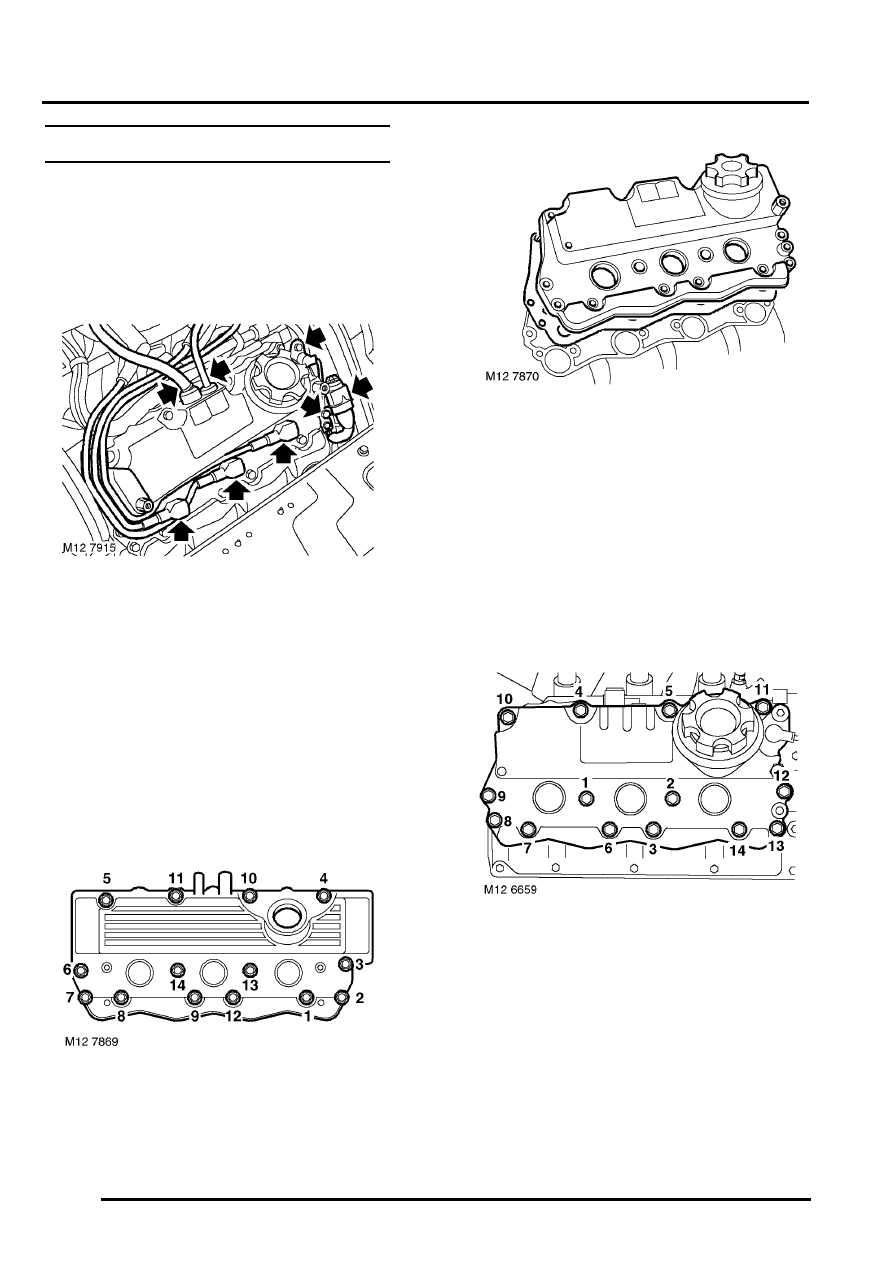

5. Using sequence shown, progressively loosen

and remove 14 bolts securing camshaft cover.

6. Remove camshaft cover, remove and discard

gasket.

Refit

1. Clean mating surfaces of camshaft cover and

carrier.

2. Position new gasket to camshaft carrier with

arrows on gasket pointing towards inlet
manifold.

3. Position camshaft cover, fit and tighten bolts

progressively in the sequence shown to 9 Nm
(7 lbf.ft).

4. Position plug top coils, fit bolts and tighten to 9

Nm (7 lbf.ft).

5. Position earth lead to RH camshaft cover, fit

bolt and tighten to 9 Nm (7 lbf.ft).

6. Secure breather hose to camshaft cover.
7. Fit inlet manifold chamber.



 +

 MANIFOLDS & EXHAUST SYSTEMS

- K SERIES KV6, REPAIRS, Seals - inlet
manifold chamber.

8. Check engine oil, top-up if necessary.



 +

 MAINTENANCE, MAINTENANCE,

Engine Oil and Filter – KV6.
