ENGINE - K SERIES KV6

REPAIRS 12-3-23

Cover - engine  acoustic

$% 12.30.50

Remove

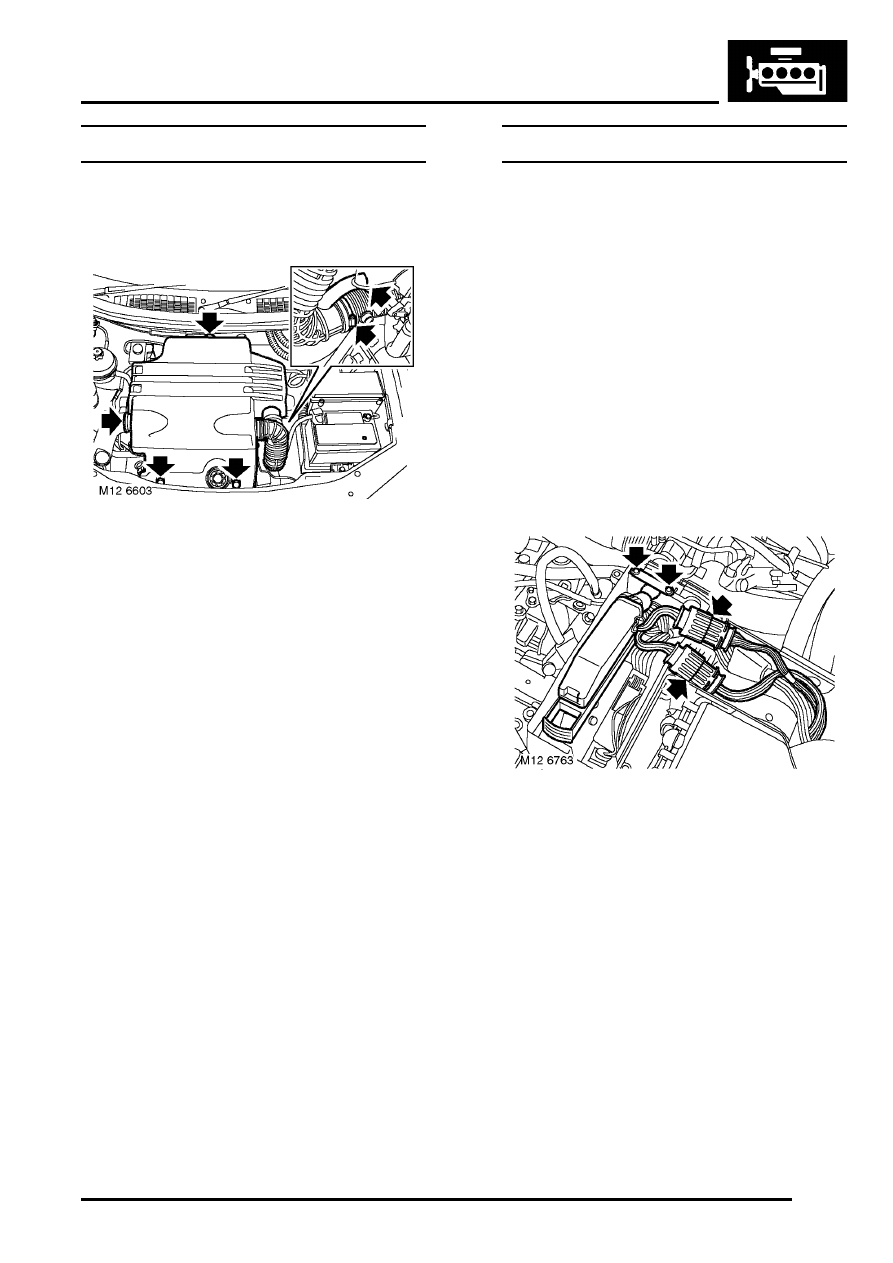

1. Loosen clip and disconnect fresh air intake

hose from acoustic cover.

2. Loosen clip and release air intake and air

bypass hose from throttle body.

3. Release 2 turnbuckles securing acoustic cover

to LH camshaft cover.

4. Release retaining strap and remove acoustic

cover.

Refit

1. Fit and secure engine acoustic cover.
2. Connect air intake and air bypass hoses,

secure clip.

3. Connect fresh air intake hose to acoustic cover

and tighten clip screw.

Engine and automatic gearbox

$% 12.37.01.99

Remove

1. Disconnect battery earth lead.
2. Tie bonnet back in upright position.
3. Drain cooling system.



 +

 COOLING SYSTEM - K SERIES KV6,

ADJUSTMENTS, Coolant - drain and refill.

4. Remove engine acoustic cover.



 +

 ENGINE - K SERIES KV6, REPAIRS,

Cover - engine acoustic.

5. Remove battery carrier.



 +

 CHARGING AND STARTING,

REPAIRS, Carrier - battery.

6. Remove engine ECM.



 +

 ENGINE MANAGEMENT SYSTEM -

SIEMENS, REPAIRS, Engine control module
(ECM) - Non NAS.

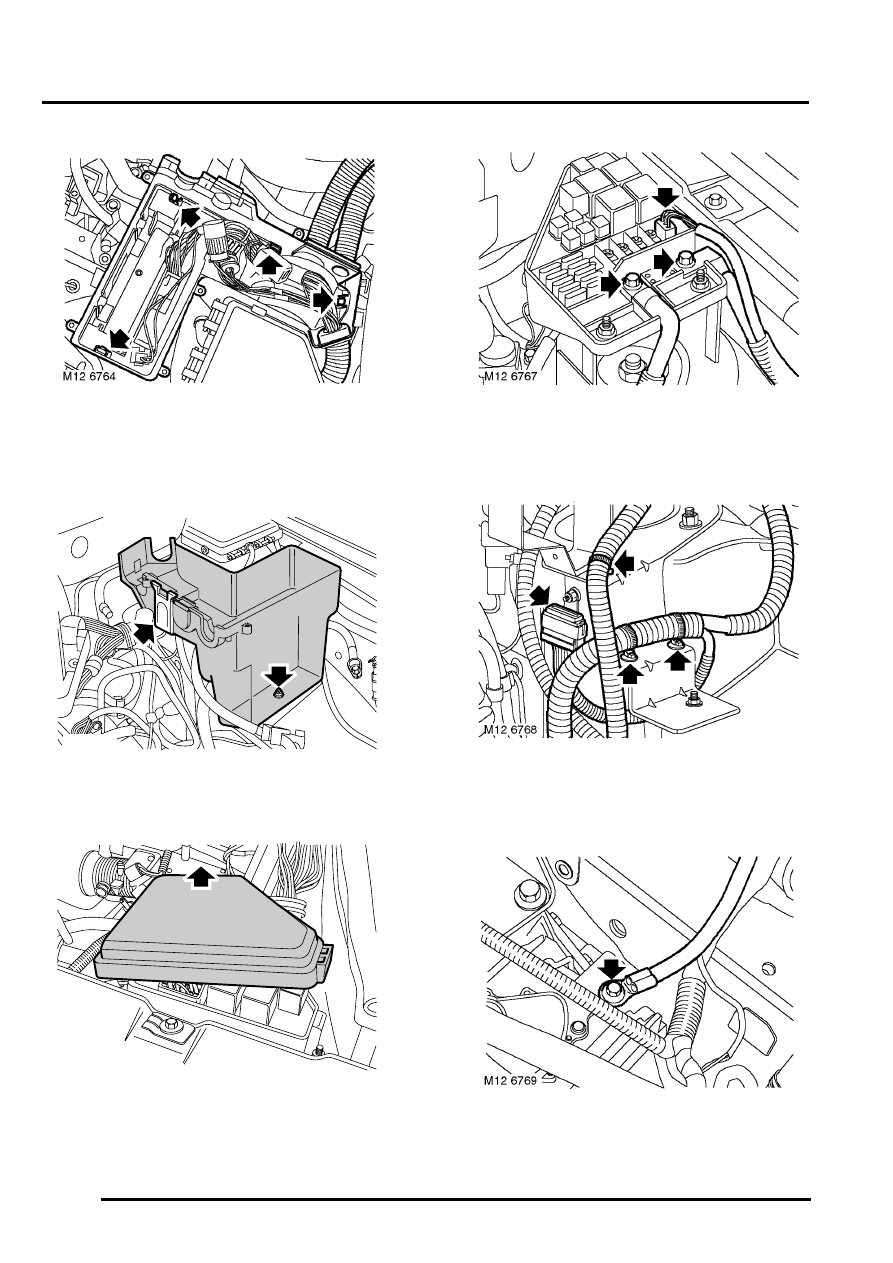

7. Remove 2 screws securing harness clamp and

remove clamp.

8. Disconnect 2 engine harness to main harness

multiplugs.

ENGINE - K SERIES KV6

12-3-24 REPAIRS

9. Release air duct and harness rubber sleeve

from 'E' box.

10. Release 4 clips securing carrier in 'E' box,

remove carrier from 'E' box and position aside.

11. Remove nut, release retainer and remove 'E'

box.

12. Remove engine compartment fuse box cover.

13. Remove 2 bolts securing battery and starter

lead to fuse box.

14. Disconnect multiplug from fuse box.

15. Disconnect earth header multiplug.
16. Release 3 clips securing engine harness to 'E'

box mounting bracket, lay harness over engine.

17. Remove bolt securing engine earth lead.

M12 6765

M12 6766

ENGINE - K SERIES KV6

REPAIRS 12-3-25

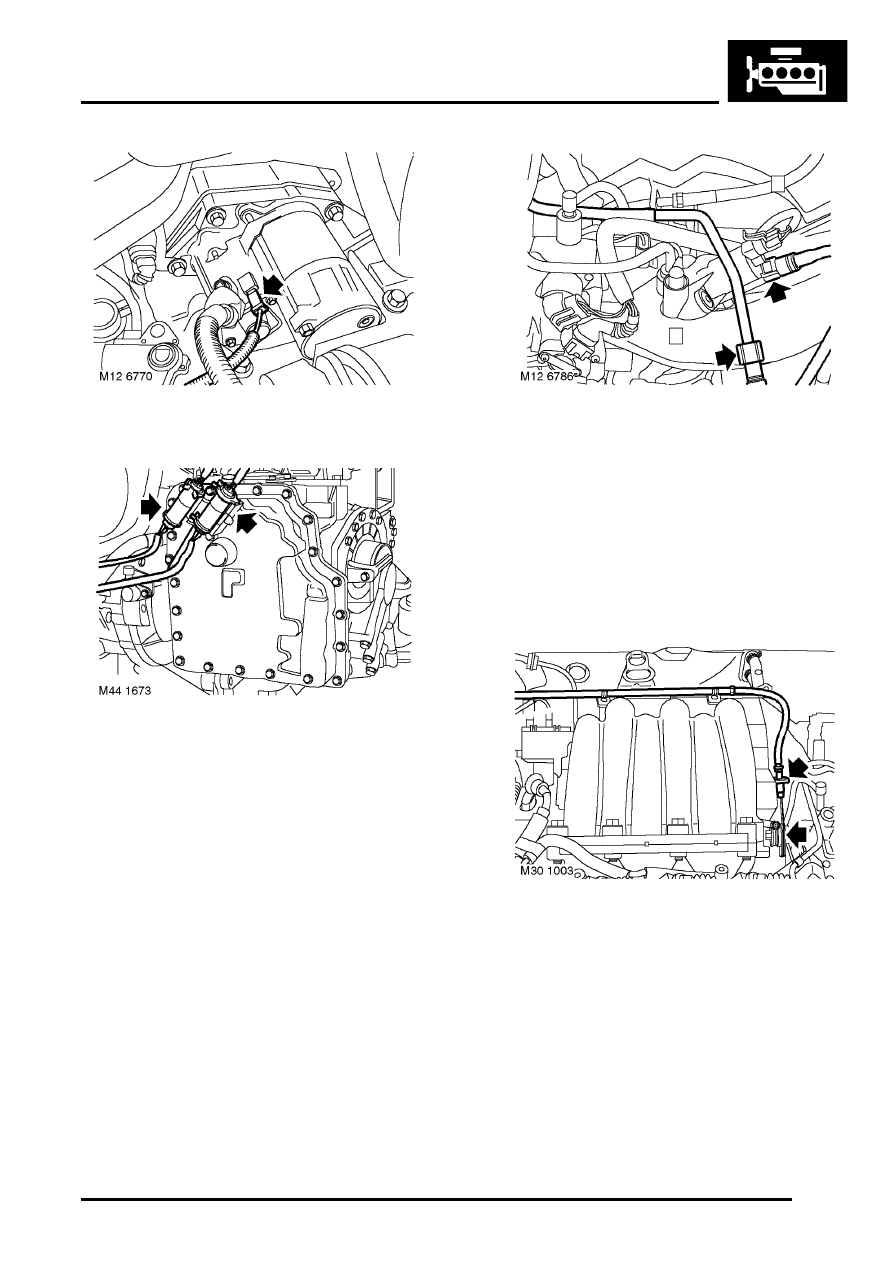

18. Disconnect Lucar from starter solenoid.

19. Release 2 gearbox harness multiplugs from

mounting bracket clips and disconnect
multiplugs.

20. Position absorbent cloth around fuel feed pipe

connection to collect spillage.

WARNING: The spilling of fuel is
unavoidable during this operation. Ensure
that all necessary precautions are taken to
prevent fire and explosion.

21. Pull back rubber sleeve on fuel pipe connector,

release connector and disconnect fuel pipe
from fuel rail pipe.

CAUTION: Always fit plugs to open
connections to prevent contamination.

22. Release clip and disconnect hose from purge

control valve.

CAUTION: Always fit plugs to open
connections to prevent contamination.

23. Release throttle cable from clips on harness

brackets, if fitted, if fitted.

24. Release throttle cable from abutment bracket

and disconnect cable from throttle body cam, if
fitted.

ENGINE - K SERIES KV6

12-3-26 REPAIRS

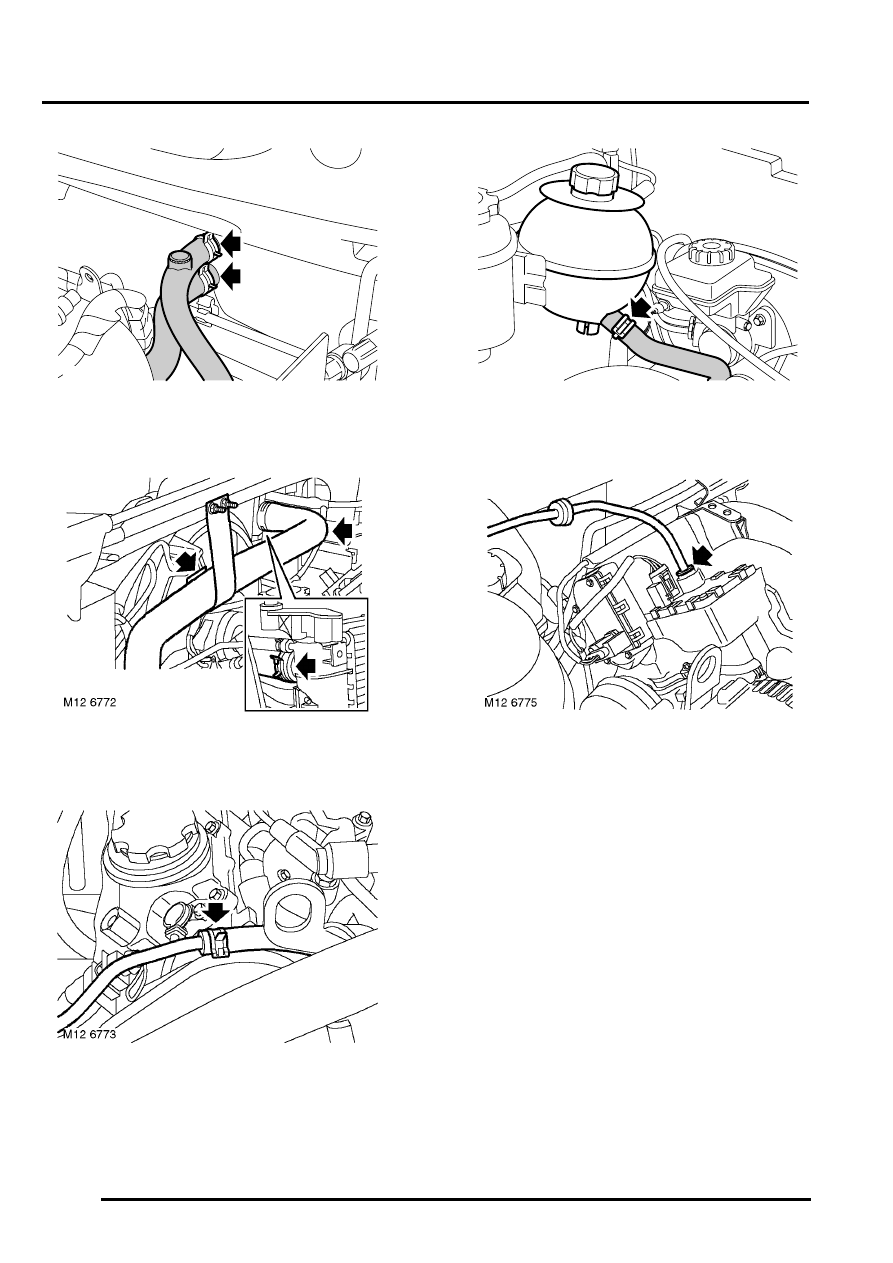

25. Release clips and disconnect heater feed and

return hoses.

26. Release top hose from support bracket, release

clip and disconnect top hose from radiator.

27. Release clip and disconnect expansion tank

hose from inlet manifold.

28. Release clip and disconnect hose from

underside of expansion tank.

29. Depress locking collar and disconnect brake

servo hose from inlet manifold chamber.

30. Raise vehicle on ramp.
31. Remove front road wheels.
32. Release stake in drive shaft nuts.

M12 6771
