ENGINE - TD4

REPAIRS 12-1-11

34. Fit camshaft cover gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

camshaft cover.

35. Fit ancillary drive belt



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - Td4.

36. Fit road wheel.
37. Connect battery earth lead.

Piston assemblies - engine set

$% 12.17.03

Remove

1. Disconnect battery earth lead.
2. Remove cylinder head gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

cylinder head - manual models.

3. Remove connecting rod bearings.



 +

 ENGINE - Td4, REPAIRS,

Connecting rod bearings - engine set.

4. Remove ridge of carbon from top of cylinder

bore.

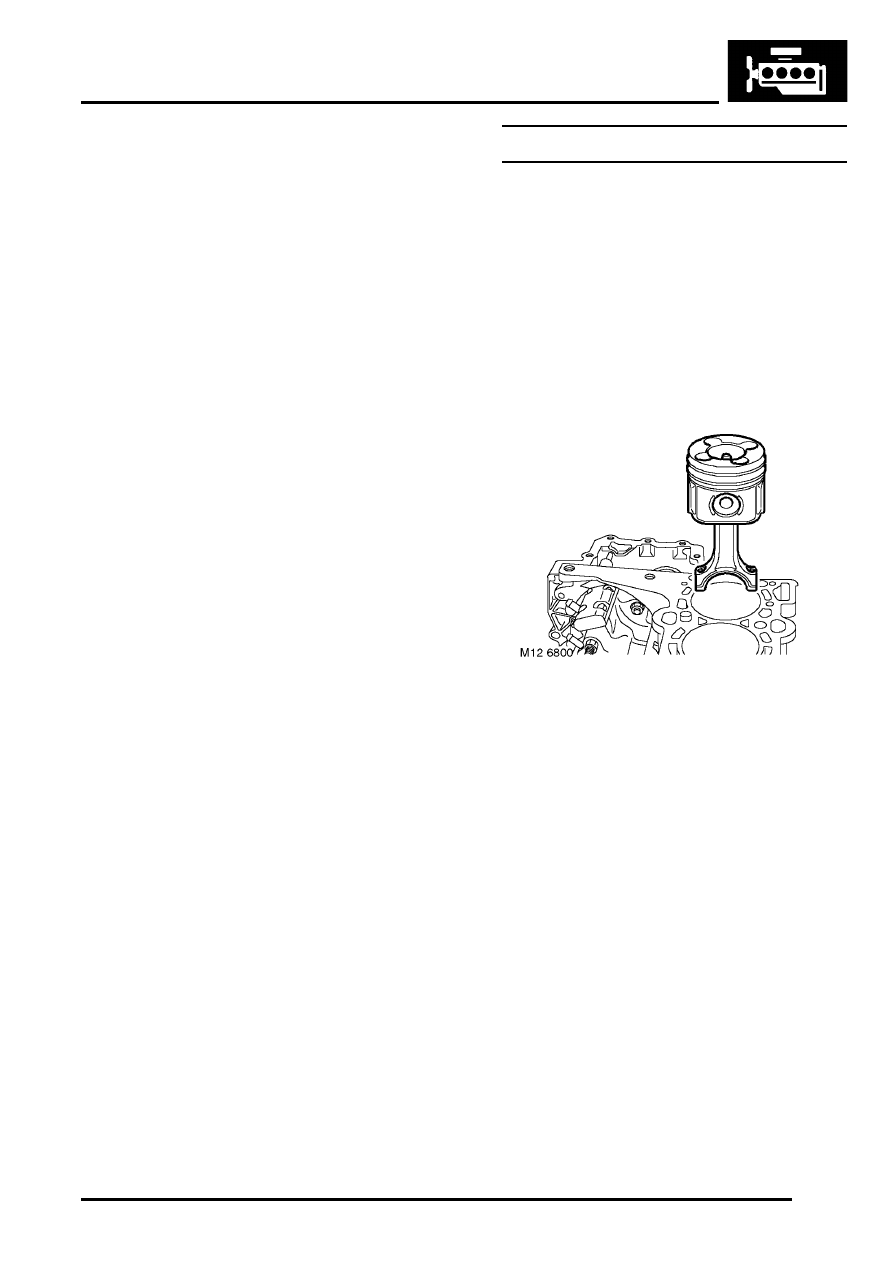

5. Carefully push piston assembly from cylinder

bore.

CAUTION: Ensure that connecting rods do
not contact cylinder bores or oil squirt jets.

6. Assistance may be required when pistons are

removed to prevent timing chain lock up when
crankshaft is rotated.

7. Repeat above operations for remaining 3

pistons.

8. Hold connecting rods in a soft jawed vice.

ENGINE - TD4

12-1-12 REPAIRS

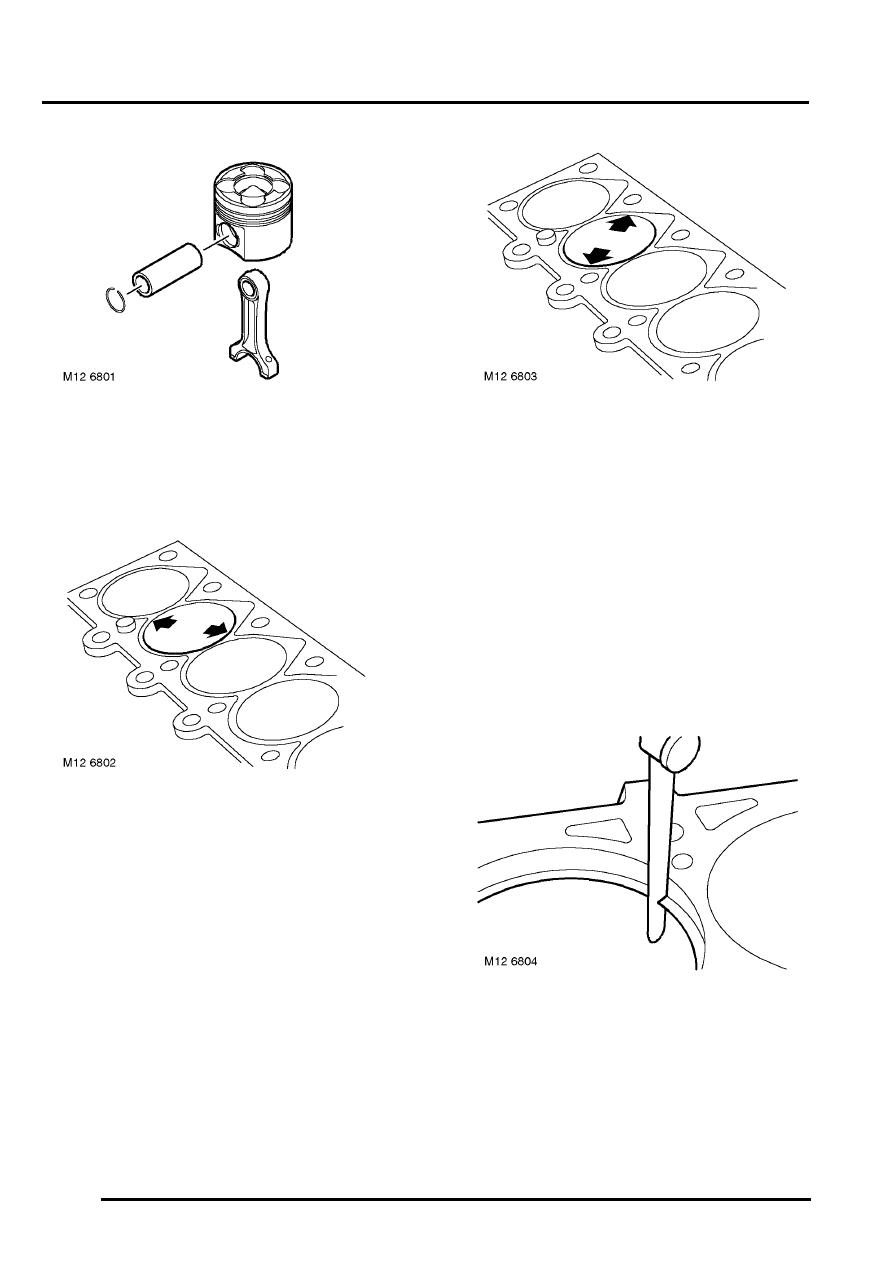

9. Using a pair of suitable thin screwdrivers,

carefully remove and discard 2 retaining rings
securing the gudgeon pin in the piston.

10. Push gudgeon pin out of piston and connecting

rod, remove piston.

11. Pistons and cylinder bores: Check and

record cylinder bore diameters at bottom,
centre and top of bore ensuring that
measurements are taken at the angle shown.


 +

 GENERAL DATA, Engine – Td4

Diesel.

12. Repeat procedure at angle shown and from the

2 sets of measurements obtained, calculate
cylinder bore ovality and taper.


 +

 GENERAL DATA, Engine – Td4

Diesel.

13. Starting with No 1 piston,measure and record

piston diameter at right angles to gudgeon pin
holes, and 12 mm from bottom of piston skirt.


 +

 GENERAL DATA, Engine – Td4

Diesel.

14. Compare piston diameter with cylinder bore

size and determine piston to bore clearance.


 +

 GENERAL DATA, Engine – Td4

Diesel.

15. Remove compression rings, oil control rails and

expander from new piston.

16. Check new ring fitted gap, 30 mm from top of

bore. Ensure rings are fitted square to bore
when checking gap.


 +

 GENERAL DATA, Engine – Td4

Diesel.

ENGINE - TD4

REPAIRS 12-1-13

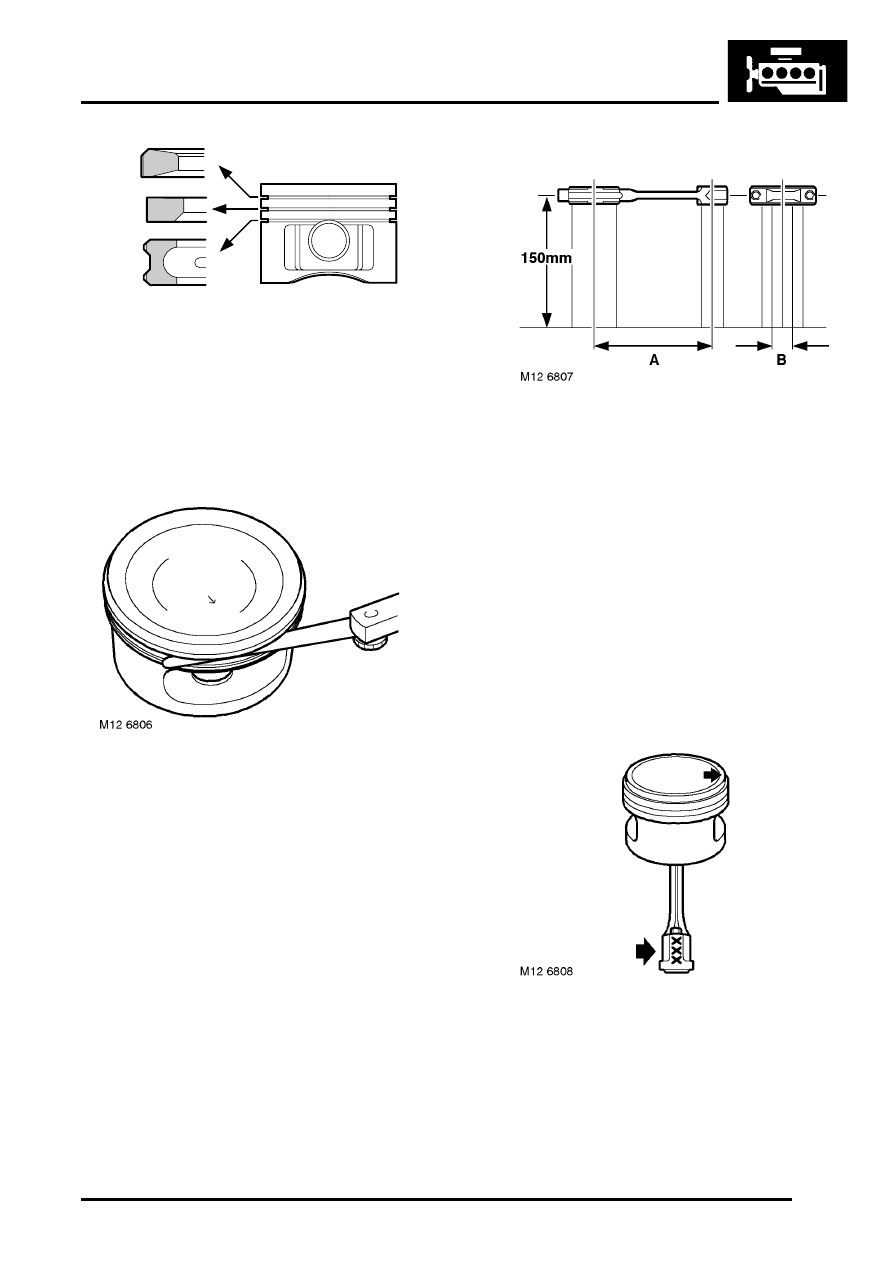

17. Fit oil control ring rails and expander, ensuring

ends butt and do not overlap.

18. Fit 2nd compression ring with 'TOP' marking

upwards.

19. Fit 1st compression ring with 'TOP' marking

upwards.

20. Check piston ring to groove clearance.



 +

 GENERAL DATA, Engine – Td4

Diesel.

21. Check fit of gudgeon pin in piston, pin must be

a tight, sliding fit with no perceptible side play.

22. Check small-end bushes for wear, check that

gudgeon pin is a sliding fit in the bush with no
perceptible side play.


 +

 GENERAL DATA, Engine – Td4

Diesel.

NOTE: Small end bushes cannot be replaced,
a new connecting rod must be fitted.

23. Check connecting rod for distortion, fit a new

BLUE colour coded 'sputter' big-end bearing
shell to the connecting rod and a new RED
colour coded bearing shell to the big-end
bearing cap.

24. Fit bearing caps to connecting rods, fit original

bolts and tighten to 5 Nm (3.5 lbf.ft).

25. Check parallelism of connecting rods on both

sides of connecting rod, taking the
measurement approximately 150 mm (6.0 in)
from the centre line of the connecting rod.


 +

 GENERAL DATA, Engine – Td4

Diesel.

CAUTION: Do not attempt to straighten a
distorted connecting rod.

26. Check for distortion on both sides of connecting

rod.


 +

 GENERAL DATA, Engine – Td4

Diesel.

Refit

1. Clean cylinder bores, pistons, piston rings and

connecting rods.

2. Assemble each piston to its connecting rod

ensuring that the grade number on the
connecting rod is positioned relative to the
arrow on the piston crown as shown.

3. Lubricate gudgeon pins and bushes with

engine oil, fit gudgeon pins and secure with
new retaining rings ensuring that they are fully
seated in their grooves.

M12 6805

ENGINE - TD4

12-1-14 REPAIRS

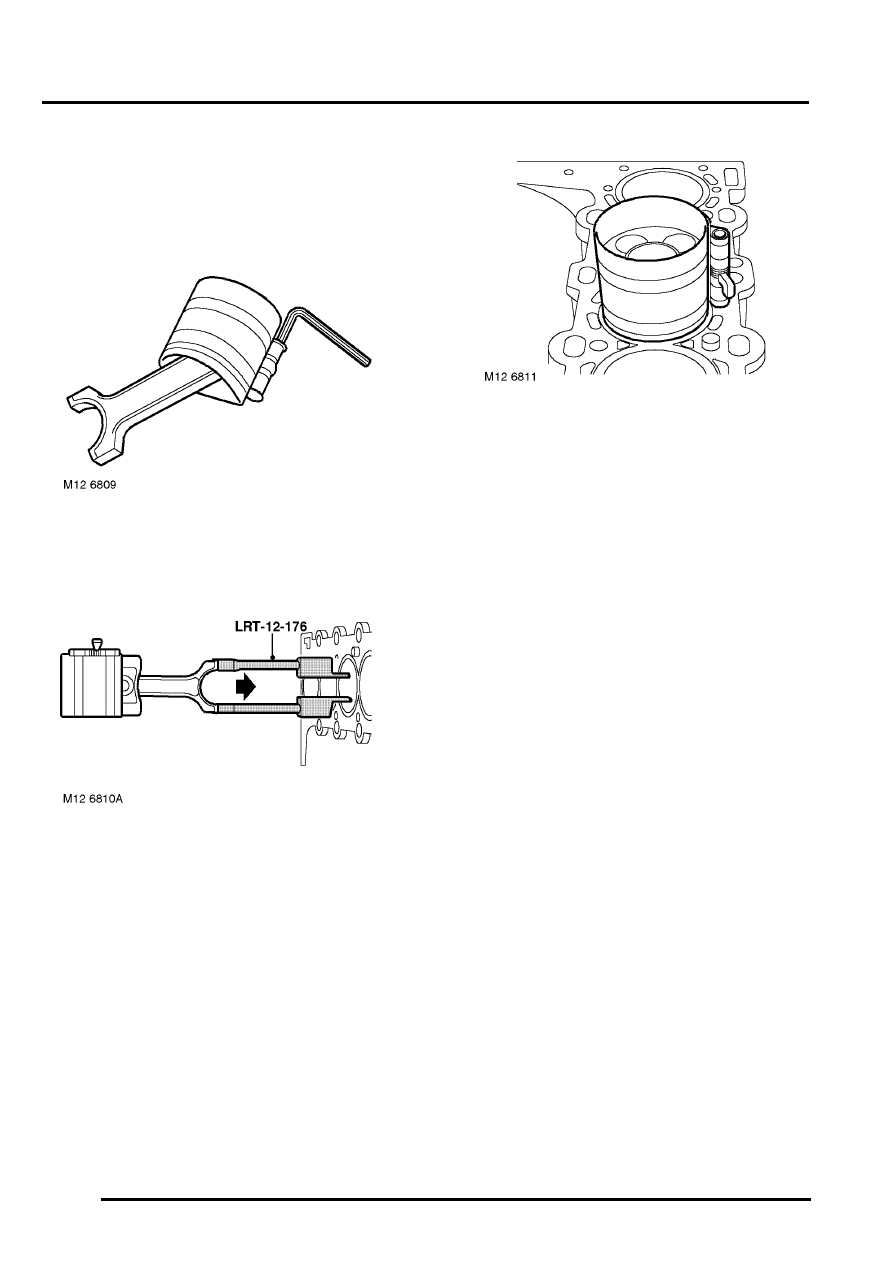

4. Lubricate pistons, piston rings and cylinder

bores with clean engine oil.

5. Check that rings are free to rotate, position ring

gaps at 120

°

 to each other and away from the

thrust side - LH side of piston - viewed from
front of piston.

6. Using LRT-12–204, compress piston rings.

7. Position LRT-12-176 guides to connecting rod

to protect cylinder bore and bearing journal.

8. Insert connecting rod and piston into cylinder

bore, ensuring that the arrow on piston crown is
facing towards the front of the cylinder block.

9. Remove LRT-12-176 guides from connecting

rod.

10. Fit connecting rod bearings.



 +

 ENGINE - Td4, REPAIRS,

Connecting rod bearings - engine set.

11. Check piston protrusion.



 +

 ENGINE - Td4, ADJUSTMENTS,

Piston protrusion - check - head removed.

12. Fit cylinder head gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

cylinder head - manual models.

13. Connect battery earth lead.
