ENGINE - TD4

REPAIRS

12-1-7

REPAIRS

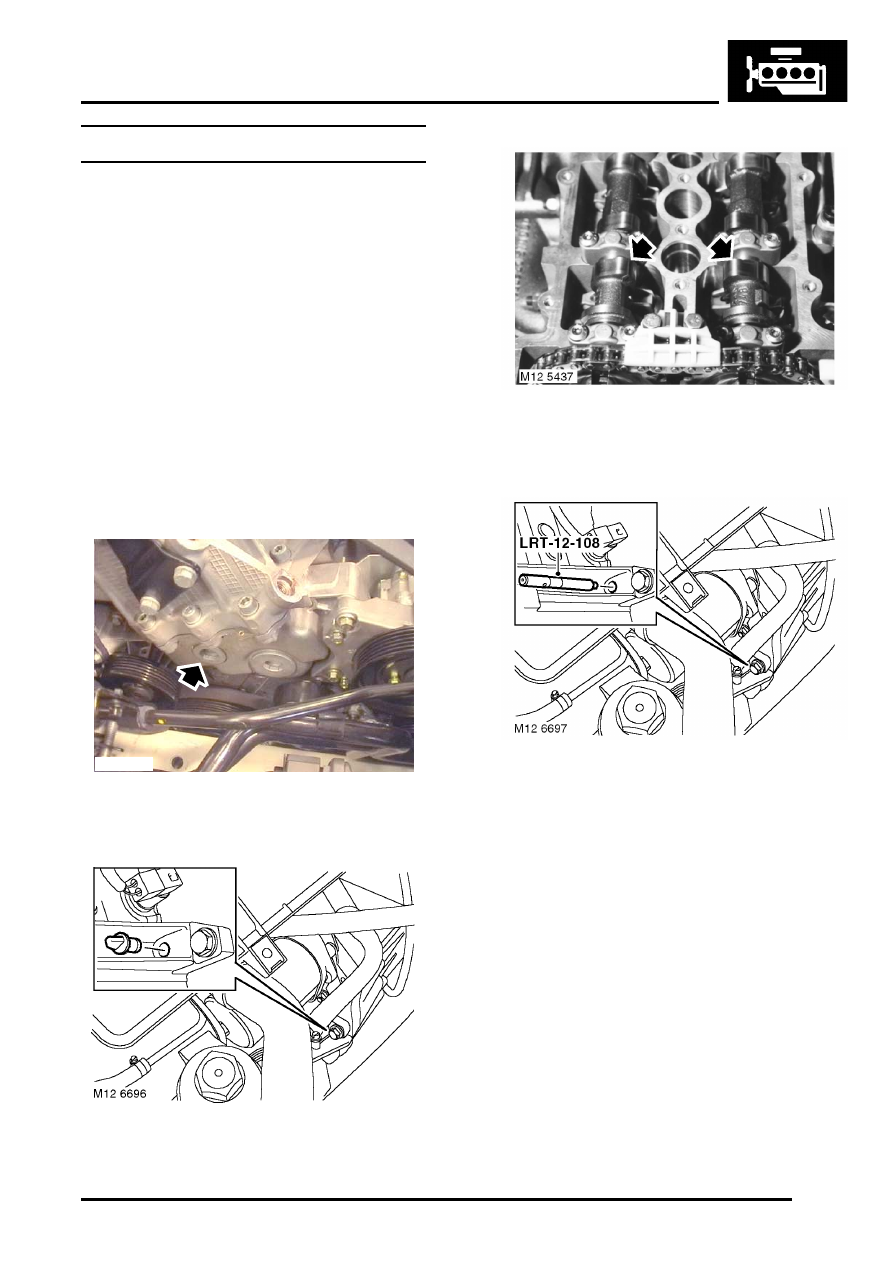

Camshaft - inlet or exhaust

$% 12.13.02

Remove

1. Disconnect battery earth lead.
2. Remove ancillary drive belt.



 +

 CHARGING AND STARTING,

REPAIRS, Ancillary drive belt - Td4.

3. Remove RH front road wheel.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

4. Remove camshaft cover gasket.



 +

 ENGINE - Td4, REPAIRS, Gasket -

camshaft cover.

5. Remove hydramount.



 +

 ENGINE - Td4, REPAIRS,

Hydramount - engine - RH.

6. Remove chain tensioner access plug from

timing cover.

7. Remove blanking plug from crankshaft timing

pin hole.

8. With a socket and bar fitted to pulley bolt, rotate

crankshaft in direction of rotation until No 1
cylinder is at TDC position.

9. Fit LRT-12-108 to lock crankshaft.

CAUTION: Do not turn the engine against its
direction of rotation.

M12 6913

ENGINE - TD4

12-1-8

REPAIRS

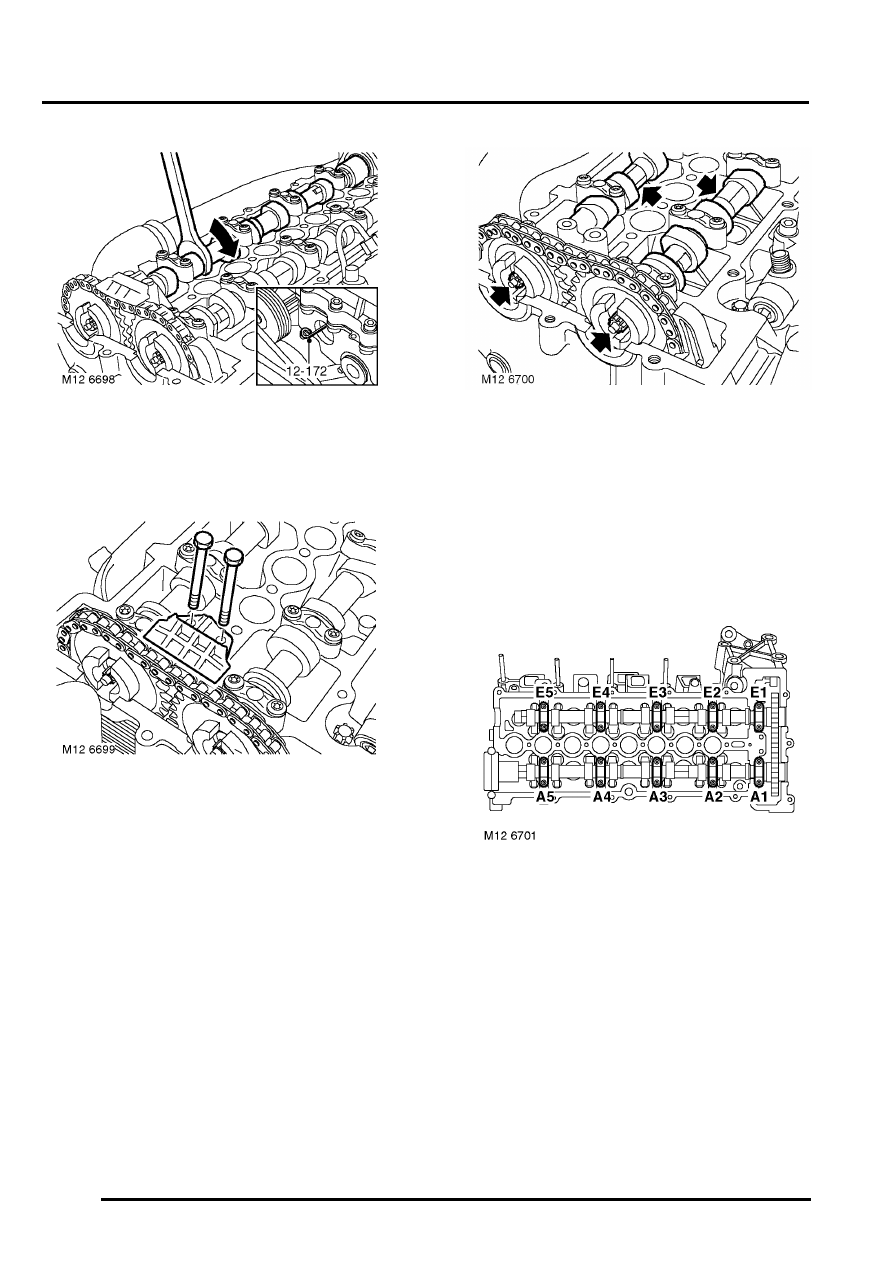

10. With a spanner on hexagon, slowly rotate

exhaust camshaft clockwise to fully compress
chain tensioner.

11. Fit LRT-12-172 to lock tensioner.

12. Remove 2 bolts and remove oil feed guide rail.

Discard seal.

13. Hold camshafts with spanner on hexagon and

loosen both camshaft sprocket retaining
screws.

14. Withdraw LRT-12-108 and rotate crankshaft

approximately 45

°

 against direction of rotation

to prevent damage to valves when rotating
camshafts.

15. Remove and discard retaining screws and

release sprockets from camshafts.

16. Identify camshaft bearing caps for refitting. Inlet

camshaft is marked 'E' with caps marked 'E1' to
'E5' from sprocket when viewed from exhaust
side of engine. Exhaust camshaft is marked 'A'
with caps marked 'A1' to 'A5' from sprocket
when viewed from exhaust side of engine.

ENGINE - TD4

REPAIRS

12-1-9

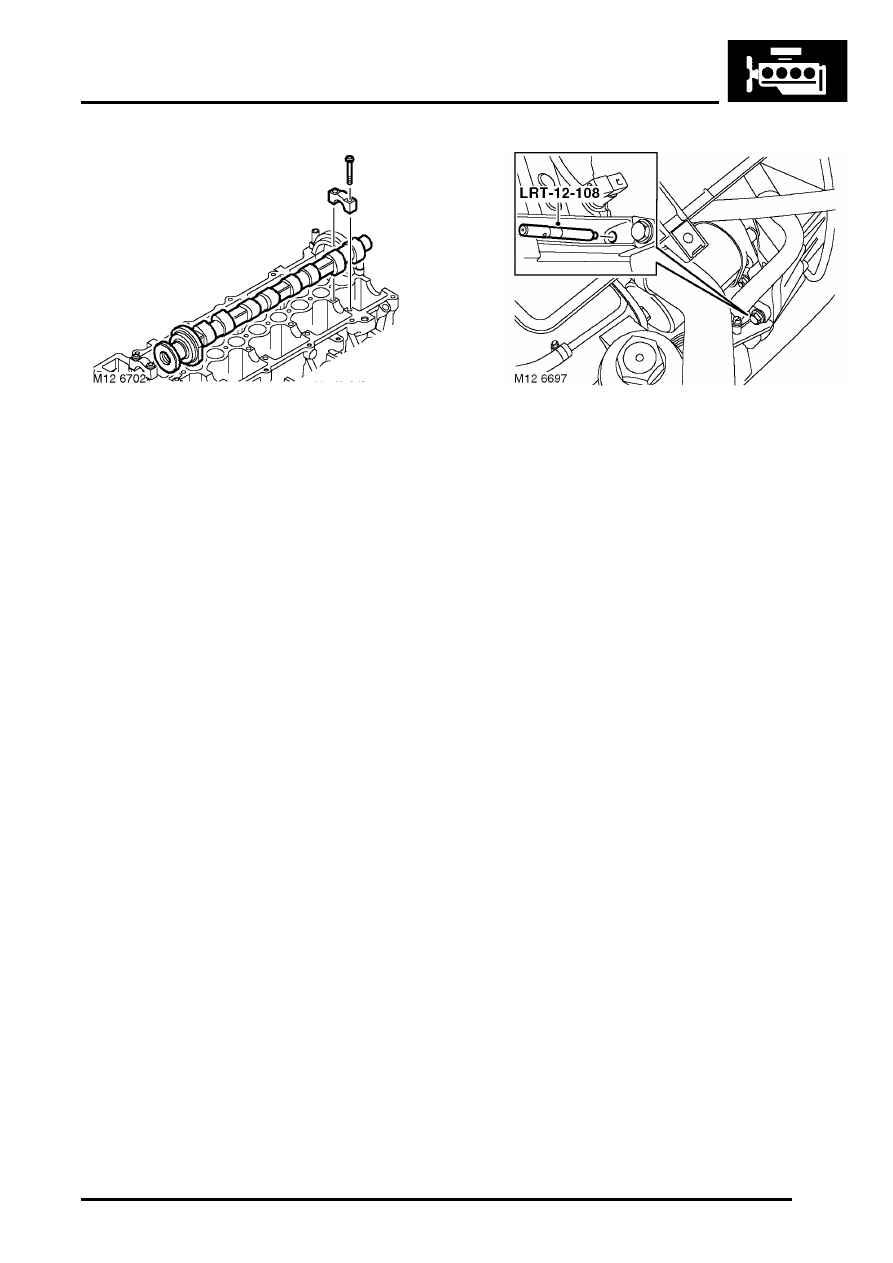

17. Evenly and progressively loosen and remove

10 screws securing camshaft bearing caps.

18. Remove camshaft bearing caps.
19. Remove camshaft.
20. Exhaust camshaft: Release from vacuum

pump coupling.

Refit

1. Clean camshaft, camshaft bearings and

bearing caps.

2. Lubricate camshaft and camshaft bearings.
3. Fit camshaft to cylinder head, timed

approximately No 1 cylinder at TDC firing
position.

4. Exhaust camshaft: Engage with vacuum

pump coupling.

5. Fit camshaft bearing caps in correct order, fit

screws and tighten evenly and progressively to
10 Nm (7.5 lbf.ft).

6. Fit sprockets to camshafts and tighten new

screws sufficiently to enable rotation of
sprockets but eliminate side play.

7. Clean oil feed guide rail and mating face.
8. Fit new seal to oil feed guide rail.
9. Fit oil feed guide rail and tighten bolts to 10 Nm

(7.5 lbf.ft).

10. With spanner on crankshaft pulley bolt, rotate

crankshaft in direction of rotation until LRT-12-
108 can be fitted to lock crankshaft at TDC
firing position.

CAUTION: Do not turn the engine against its
direction of rotation.

11. With spanner on hexagon, tighten exhaust

sprocket securing screw, and rotate exhaust
camshaft in direction of rotation until chain
tensioner is compressed.

12. Remove LRT-12-172 from tensioner.
13. Loosen exhaust camshaft sprocket screw

sufficiently to allow rotation of sprocket without
side play.

14. Clean timing chain tensioner access plug and

mating face.

15. Fit timing chain tensioner access plug and

tighten to 30 Nm (22 lbf.ft).

ENGINE - TD4

12-1-10 REPAIRS

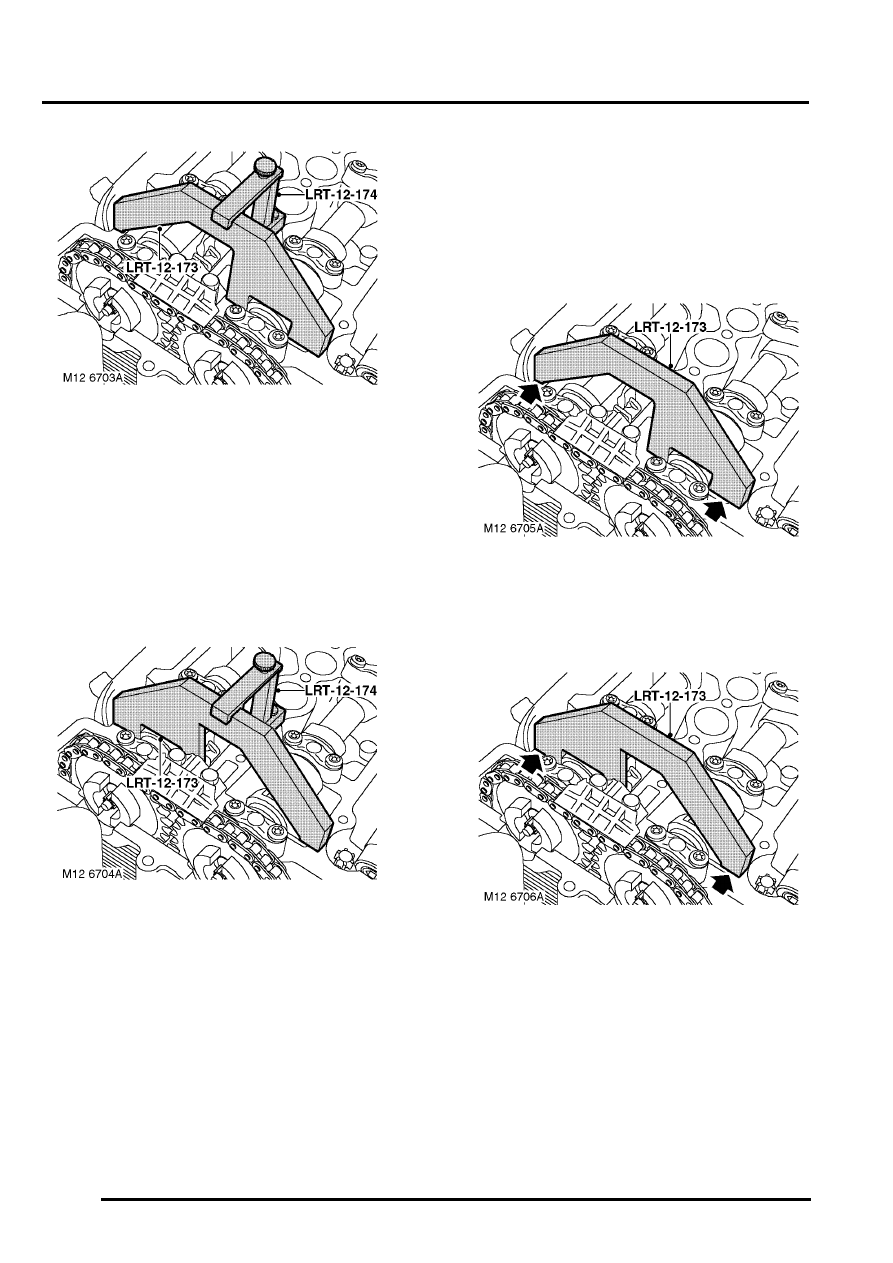

16. Fit LRT-12-174 to cylinder head.
17. Align inlet camshaft, fit LRT-12-173 to

camshaft and tighten locking screw of LRT-12-
174.

18. With spanner on hexagon to hold inlet

camshaft, use a suitable angle torque gauge
and tighten inlet camshaft sprocket retaining
screw to 20 Nm (15 lbf.ft), and then a further
35

°

.

19. Loosen locking screw on LRT-12-174, and

remove LRT-12-173 from inlet camshaft.

20. Align exhaust camshaft, fit LRT-12-173 to

camshaft and tighten locking screw of LRT-12-
174.

21. With spanner on hexagon to hold exhaust

camshaft, use a suitable angle torque gauge
and tighten screw securing exhaust camshaft
sprocket to 20 Nm (15 lbf.ft). and then a further
35

°

.

22. Remove LRT-12-174 and LRT-12-173.

23. Withdraw LRT-12-108 to unlock crankshaft.
24. With socket and bar on pulley bolt, rotate

crankshaft 2 revolutions in direction of rotation
until No 1 cylinder is at TDC firing position.

25. Fit LRT-12-108 to lock crankshaft.

CAUTION: Do not turn the engine against its
direction of rotation.

26. Fit LRT-12-173 to inlet camshaft.
27. If inlet camshaft is timed correctly, LRT-12-173

will contact both sides of camshaft cover gasket
face on cylinder head.

28. Remove LRT-12-173 from inlet camshaft and

fit to exhaust camshaft.

29. If exhaust camshaft is timed correctly, LRT-12-

173 will contact both sides of camshaft cover
gasket face on cylinder head.

30. If necessary, repeat adjustment procedure.
31. Remove tools LRT-12-173 and LRT-12-108.
32. Fit blanking plug to crankshaft timing pin hole.
33. Fit hydramount.



 +

 ENGINE - Td4, REPAIRS,

Hydramount - engine - RH.
