HARNESSES

REPAIRS 86-7-31

17. Disconnect DVD main harness multiplug from

vehicle fuse box link harness.

18. Remove DVD main harness from above

headlining and from fascia.

Refit

1. Fit DVD main harness to fascia and above

headlining.

2. Connect DVD main harness multiplug to

vehicle fuse box link harness.

3. Secure harness behind clamps at 'A' post and

multiplug to DVD unit mounting bracket.

4. Fit upper finisher to 'B' post.
5. Fit 'A' post lower finisher and secure with

fixings.

6. Fit seals to front and rear door apertures.
7. Fit screws to secure stowage pocket.
8. Position sun visor and connect multiplug.
9. Fit sun visor and secure with screws.

10. Fit finisher securing clips to 'A' post.
11. Position 'A' post upper finisher and connect

tweeter multiplug.

12. Fit 'A' post upper finisher.
13. Fit grab handles, tighten screws and fit screw

covers.

14. Fit DVD player unit.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, DVD screen/player unit.

15. Fit CD switch box.



 +

 IN CAR ENTERTAINMENT,

REPAIRS, Switch box - CD/DVD player.

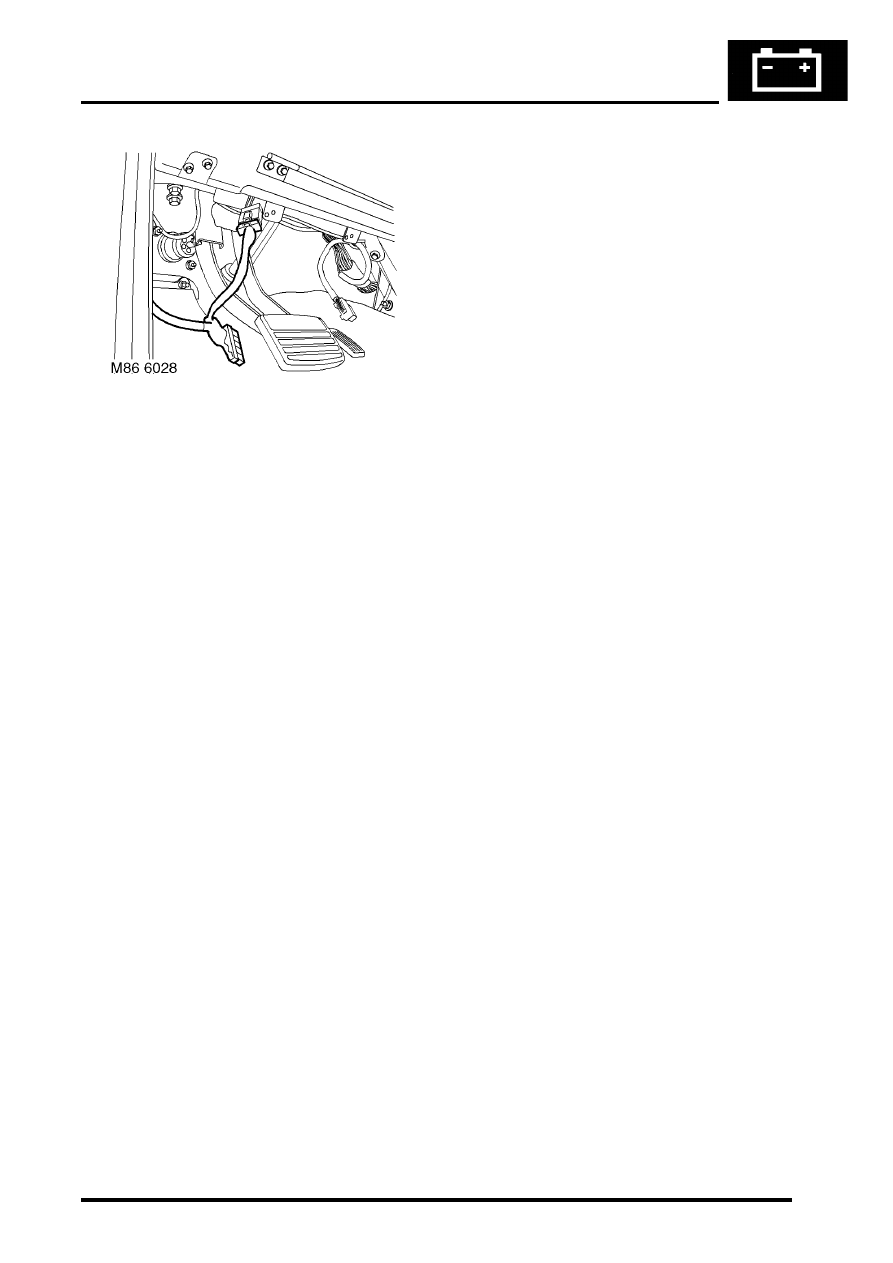

16. Connect battery earth lead, fit and secure

battery cover.

HARNESSES

86-7-32 REPAIRS

Harness - link - CD/DVD switch box

$% 86.70.26

Remove

1. Remove battery cover and disconnect the

battery earth lead.

2. Remove centre console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.

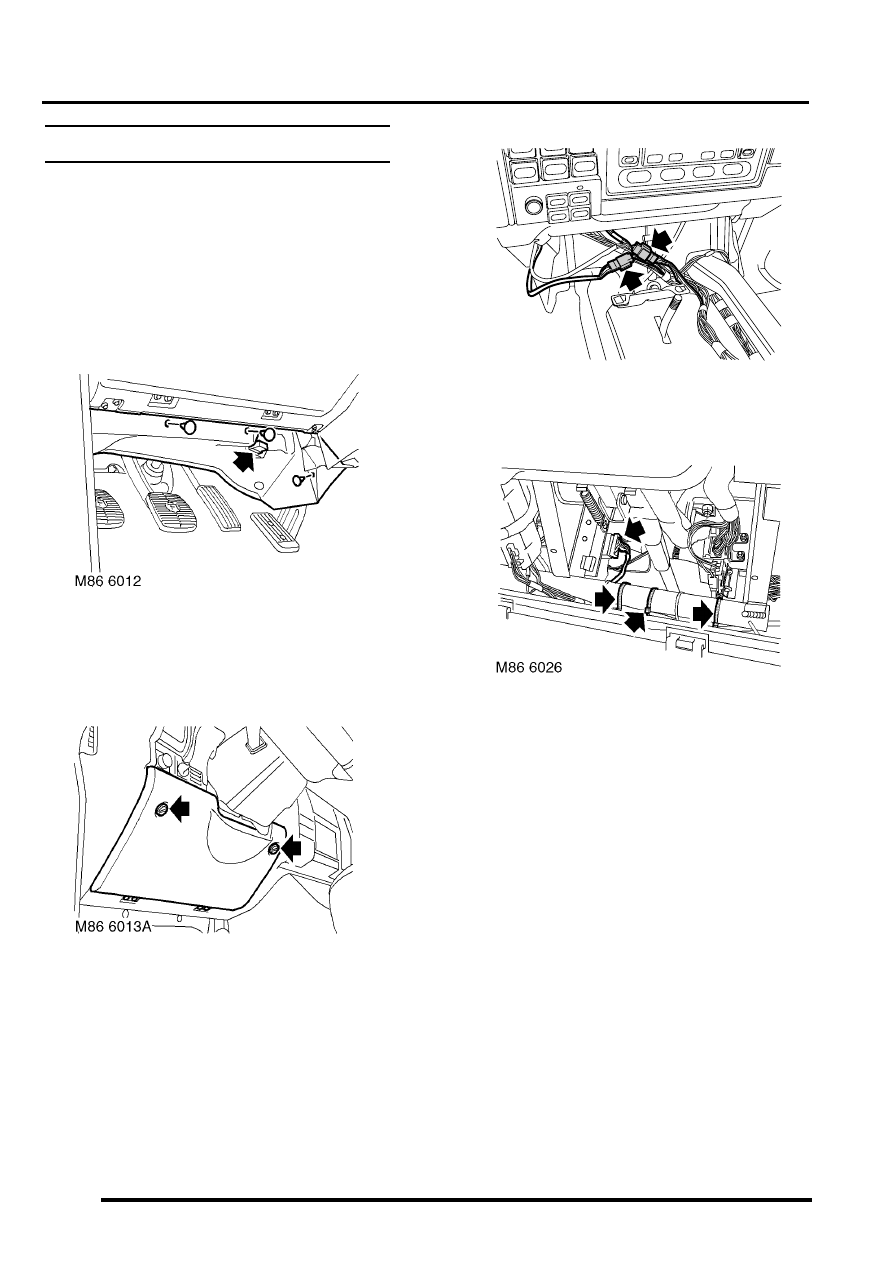

3. Remove 3 fasteners and release drivers side

lower closing panel.

4. Release diagnostic socket and remove closing

panel.

5. Rotate turnbuckles and lower fuse box access

panel.

6. Disconnect 2 CD switch box link harness

multiplugs from vehicle main harness.

7. Disconnect link harness multiplug from CD

switch box.

8. Remove 3 cable ties securing CD switch box

link harness to fascia support bracket and
remove harness.

Refit

1. Fit CD switch box link harness and connect

multiplugs to vehicle main harness.

2. Connect link harness multiplug to CD switch

box.

3. Align CD switch box link harness to fascia

support bracket and secure with cable ties.

4. Close and secure fuse box access panel.
5. Position fascia closing panel and fit diagnostic

socket.

6. Fit closing panel and secure with fasteners.
7. Fit centre console.



 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Console - centre - automatic
models.

8. Connect battery earth lead, fit and secure

battery cover.

M86 6027

DRIVING AIDS

DESCRIPTION AND OPERATION

86-8-1

DRIVING AIDS

DESCRIPTION AND OPERATION

Park Distance Control – Component
Location

1 Park Distance Control (PDC) Switch
2 PDC ECU
3 PDC sounder

4 Mounting bracket
5 PDC sensor

DRIVING AIDS

86-8-2

DESCRIPTION AND OPERATION

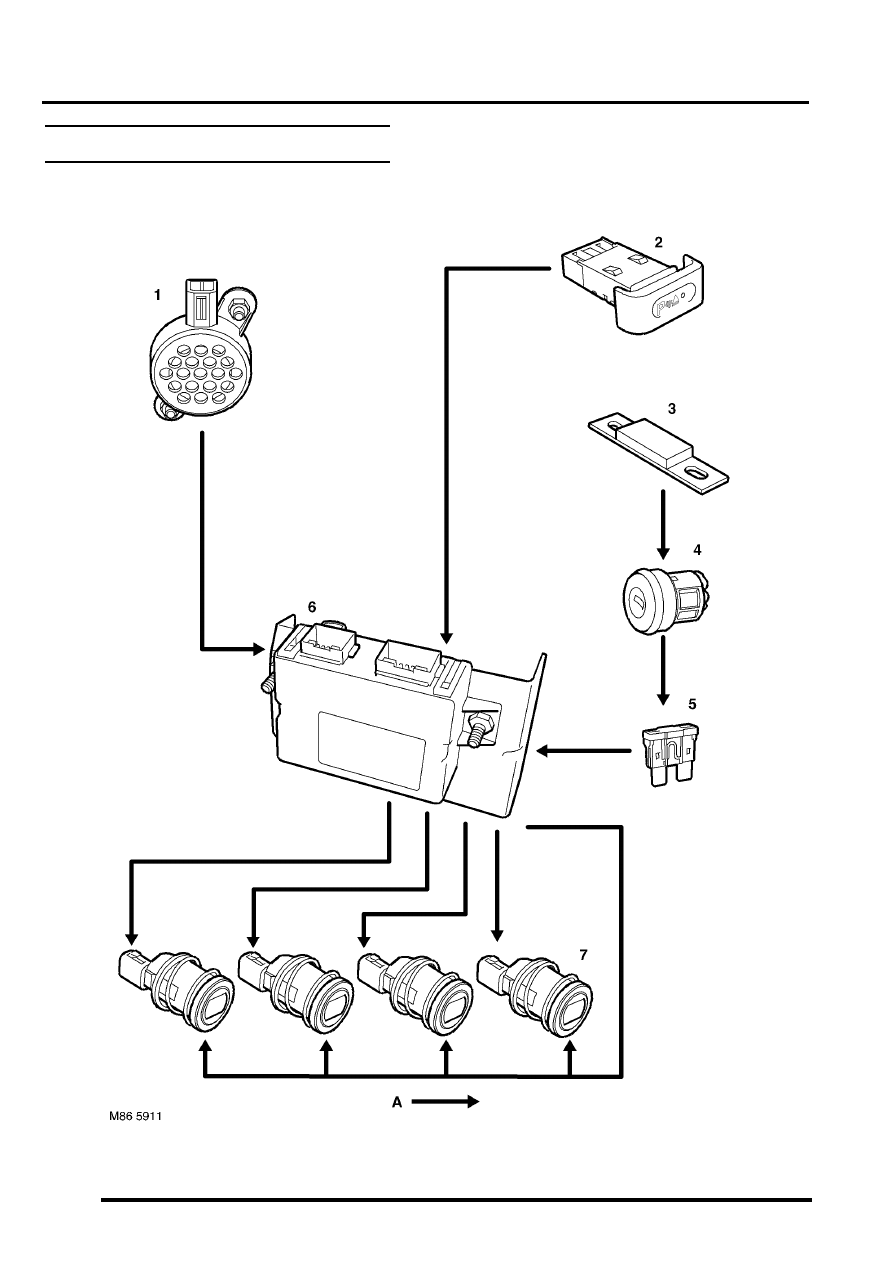

Park Distance Control – Control Diagram

A = Hardwired
