SEATS

REPAIRS 76-5-27

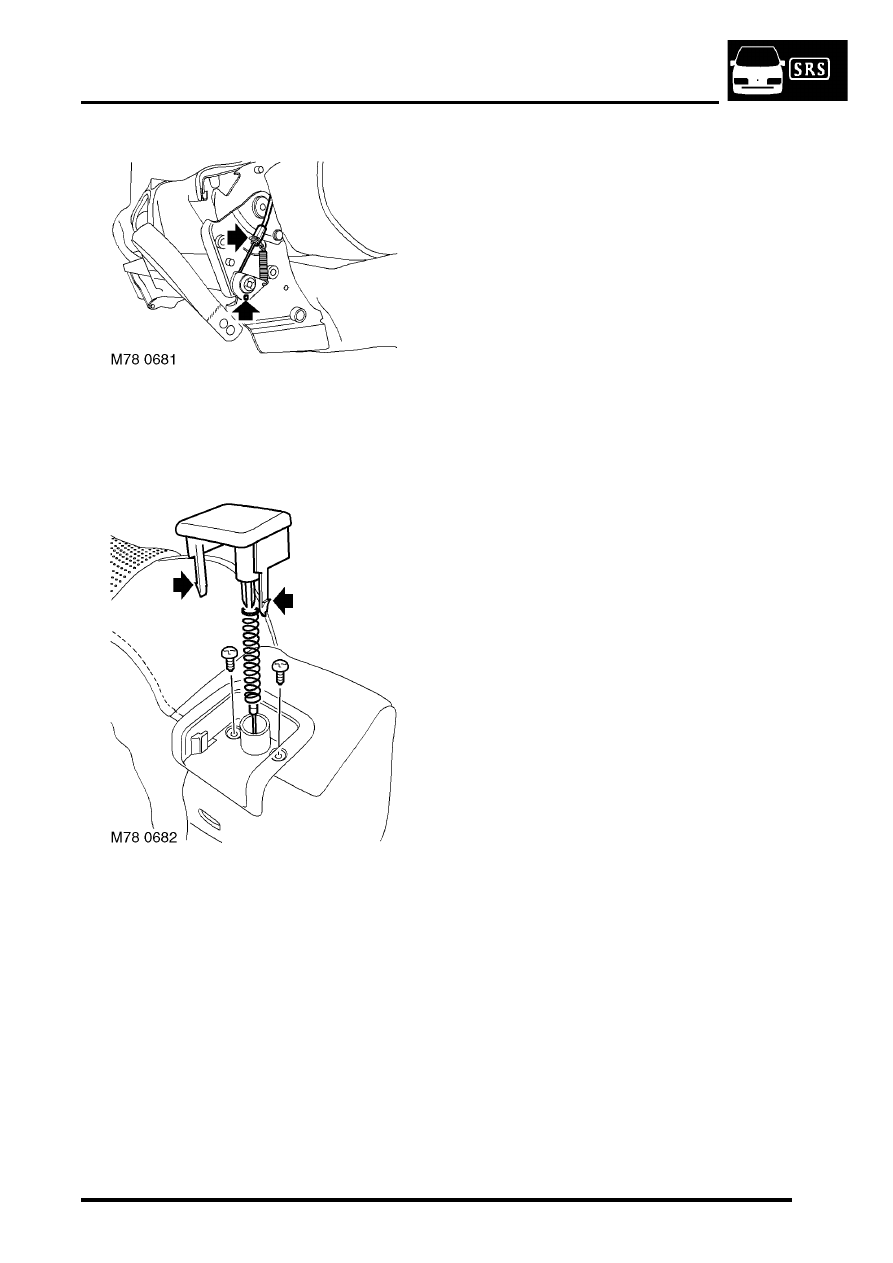

4. Release outer cable from seat frame bracket

and disconnect inner cable from lower
quadrant.

5. Carefully release 2 clips securing seat latch to

housing.

6. Compress spring to access release cable,

disconnect cable nipple from latch and remove.

7. Remove 2 screws securing squab release latch

housing to seat assembly.

8. Remove squab latch housing from seat

assembly.

9. Remove cable assembly from squab latch

housing.

Refit

1. Fit and secure seat squab release cable to

latch housing.

2. Fit and secure cable and latch housing to seat

assembly with screws.

3. Connect inner cable to lower quadrant.
4. Clip outer cable into seat frame bracket.
5. Fit and secure rear seat back board.
6. Fit and secure seat end cover with screws.

SEATS

76-5-28 REPAIRS

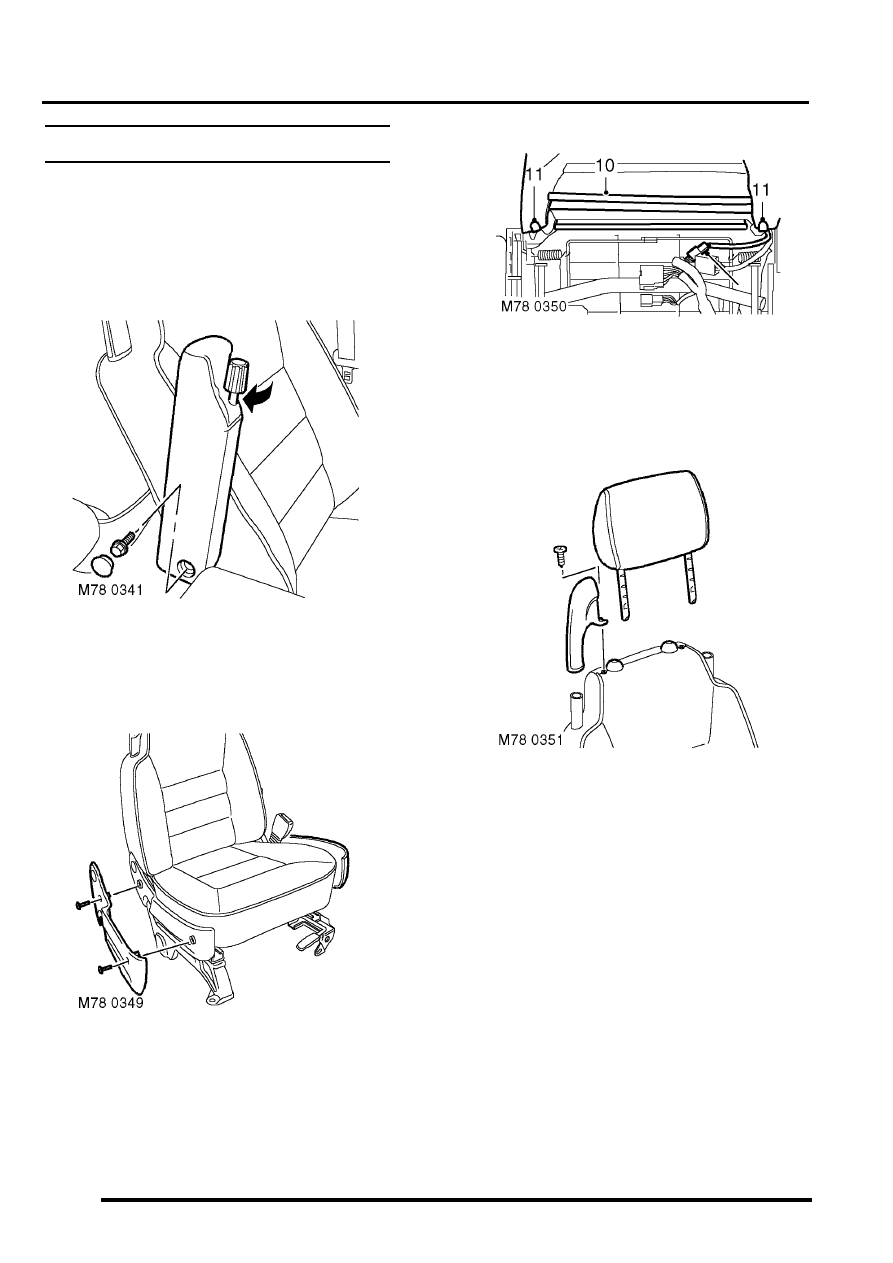

Cover - squab - front seat

$% 78.90.08/81

Remove

1. Remove front seat.



 +

 SEATS, REPAIRS, Seat - front.

2. Place seat on a suitable work bench.

3. Tighten arm rest adjuster fully clockwise and

remove screw cover.

4. Remove screw securing arm rest to seat and

remove arm rest.

5. Remove 2 screws securing outer edge trim

casing to seat frame.

6. Remove trim casing.
7. Release inner edge of trim casing from seat

frame.

8. Remove trim casing.

9. Position seat upside down on table.

10. Release clip securing lower edge of  squab

cover to seat frame.

11. Remove 2 clips securing either end of  cover to

squab frame.

12. Position seat in upright position.
13. Raise headrest to maximum height.
14. Turn both guides through 90

°

.

15. Remove headrest from seat.
16. Remove screws securing grab handles to  seat

frame and remove grab handles.

SEATS

REPAIRS 76-5-29

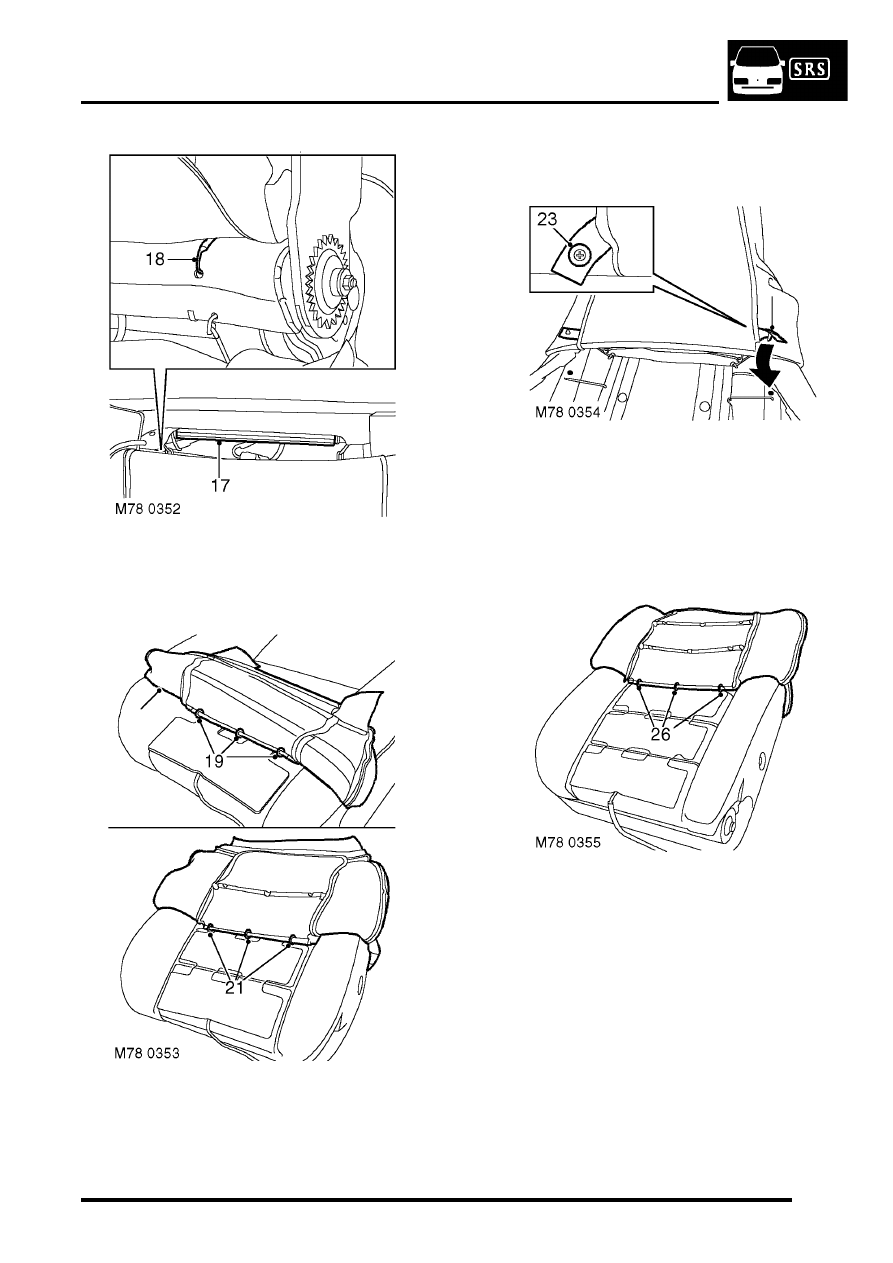

17. Release clip securing front of cover to  squab

frame.

18. Release hooks from squab frame.

19. Fold cover upwards over squab until  first row of

hog rings are visible.

20. Remove first row of hog rings.

21. Fold cover upwards over squab until  second

row of hog rings are visible.

22. Remove second row of hog rings.

23. Push out centres of trim clips securing  stowage

pocket elastic to seat frame.

24. Remove trim clip outers.
25. Release hooks from seat frame and feed

though to front of foam.

26. Fold cover upwards until third row of  hog rings

are visible.

27. Remove third row of hog rings.
28. Remove hog rings securing rear of squab

cover to seat frame.

29. Release bar from seat frame.

SEATS

76-5-30 REPAIRS

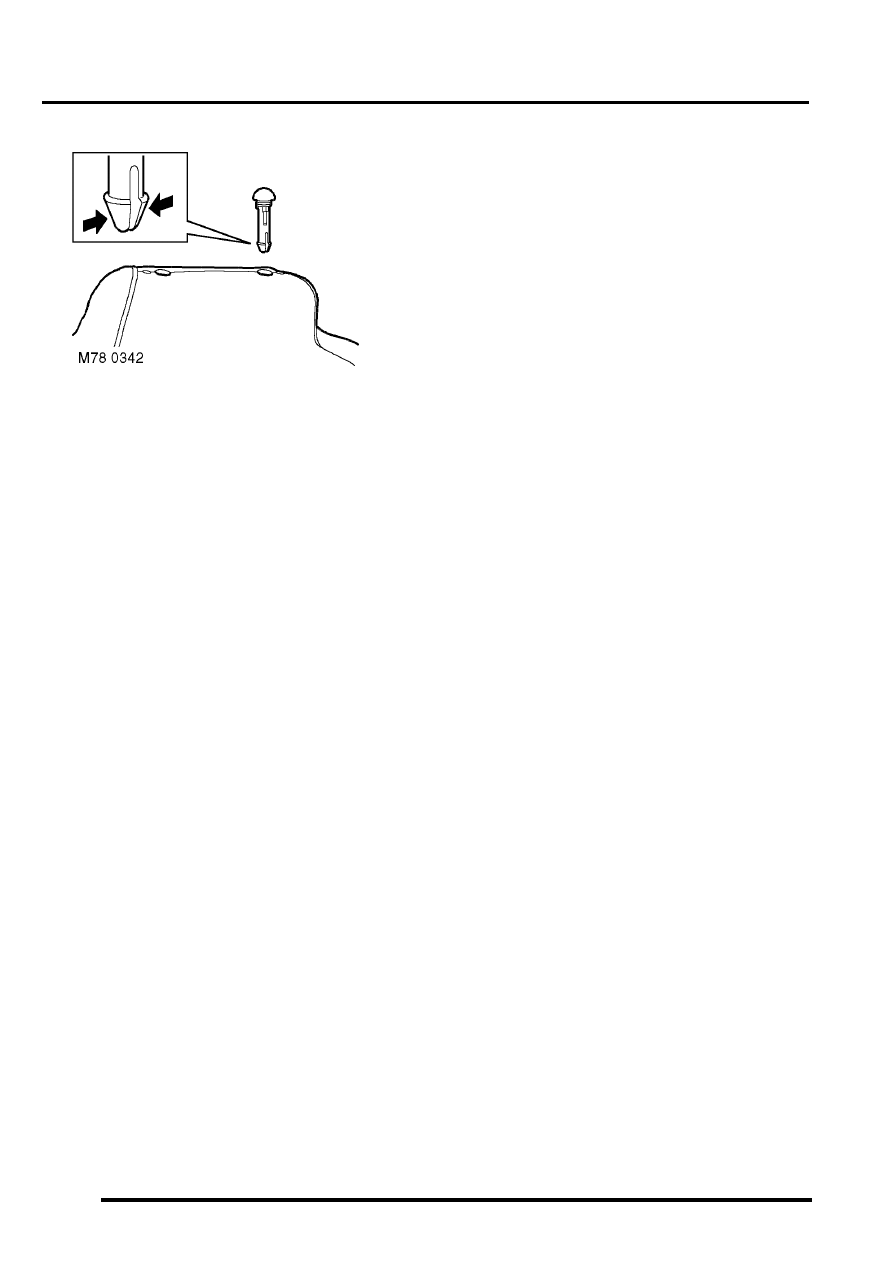

30. Remove headrest guides.
31. Fold cover fully upwards and remove.

Refit

1. Fit squab cover to top of seat. Do not  fold down

too far onto seat.

2. Fit headrest guides.
3. Fit grab handles to seat and secure with

screws.

4. Ensure top of cover fits correctly  around grab

handles.

5. Fit bar securing rear of squab cover to  seat

frame.

6. Fit hog rings securing rear of squab  cover to

seat frame.

7. Pull cover down tight and align hog ring

location points.

8. Fit third row of hog rings.
9. Pull cover down tight and feed hooks  though

foam.

10. Connect hooks to rear of squab frame.
11. Align stowage pocket elastic to seat  frame and

secure with trim clips.

12. Pull cover down tight and align hog ring

location points.

13. Fit second row of hog rings.
14. Pull cover down tight and align hog ring

location points.

15. Fit first row of hog rings.
16. Pull cover down tight and connect hooks  to

squab frame.

17. Feed front of cover through to rear.
18. Secure bottom of cover to frame with  clip.
19. Fit clips securing ends of cover to  frame.
20. Fit headrest to seat.
21. Turn seat upside down.
22. Secure rear edge of squab cover to  frame with

clip.

23. Turn seat correct way up.
24. Fit inner edge trim casing to seat  frame.
25. Fit outer edge trim casing and secure  with

screws.

26. Position arm rest to seat, secure with screw and

loosen arm rest adjuster to the required
position.

27. Fit front seat.



 +

 SEATS, REPAIRS, Seat - front.
