Discovery 2. Manual - part 247

SEATS

REPAIRS 76-5-19

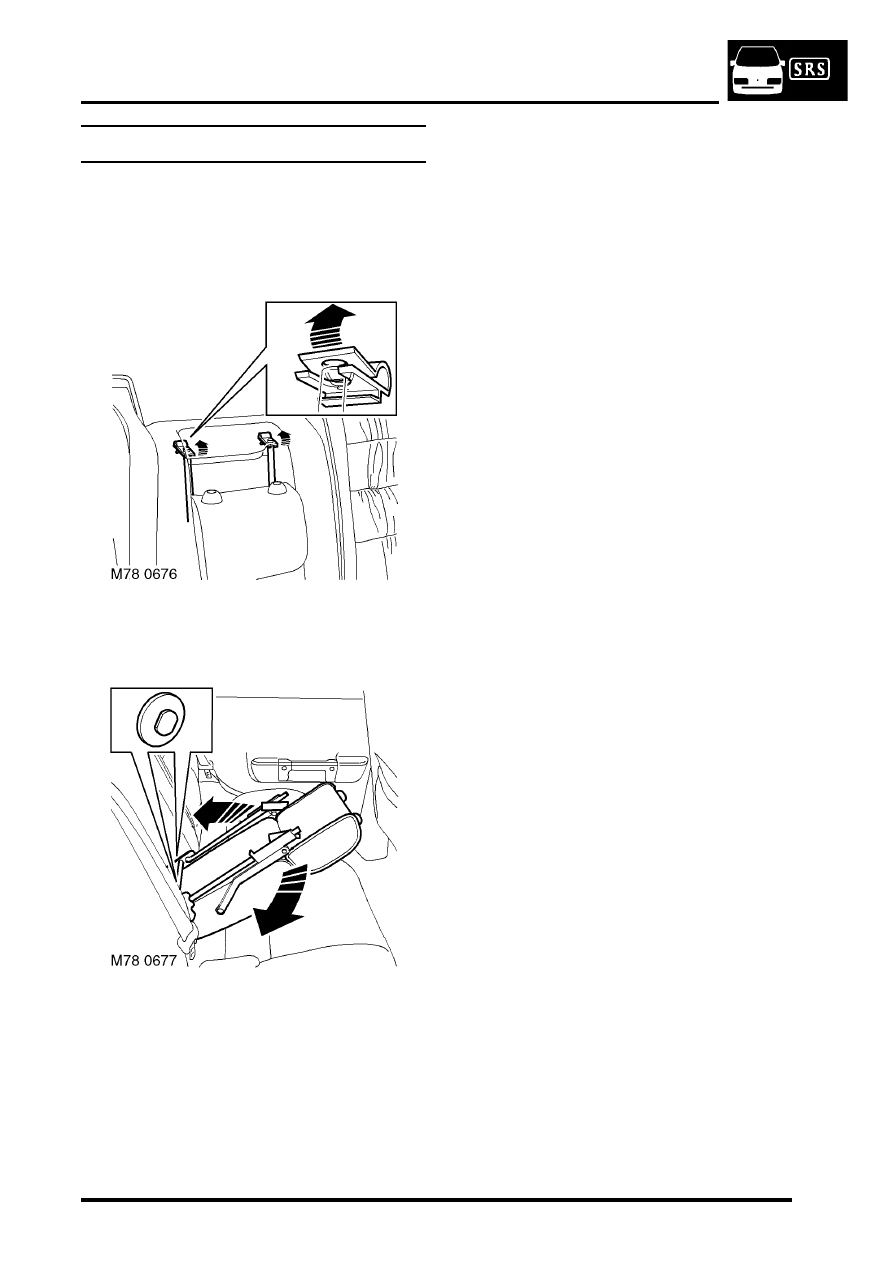

Bolster assembly - rear armrest

$% 78.20.02

Remove

1. Raise rear seat centre headrest, release clips

securing headrest and remove.

2. Lower armrest and carefully release 2 upper

clips securing armrest bolster bars to seat
frame.

3. Release bolster bars from seat frame and raise

armrest to closed position.

4. Firmly grasp the armrest and bolster assembly,

using considerable force withdraw armrest
bolster assembly from seat frame pivots.
NOTE: During removal it is likely that one or
both armrest pivots will break.

5. Remove broken lower armrest pivots. NOTE:

Care must be used to ensure seat frame is not
distorted during pivot removal.

Refit

1. Fit and secure new armrest bolster pivots to

seat frame.

2. Fit new armrest and bolster assembly to lower

pivots, align and push fully home to lock.

3. Position bolster armrest assembly vertically,

align bars, fit and secure bolster bars to upper
seat frame clips.

4. Check operation of armrest assembly.
5. Fit and secure rear seat centre headrest.

SEATS

76-5-20 REPAIRS

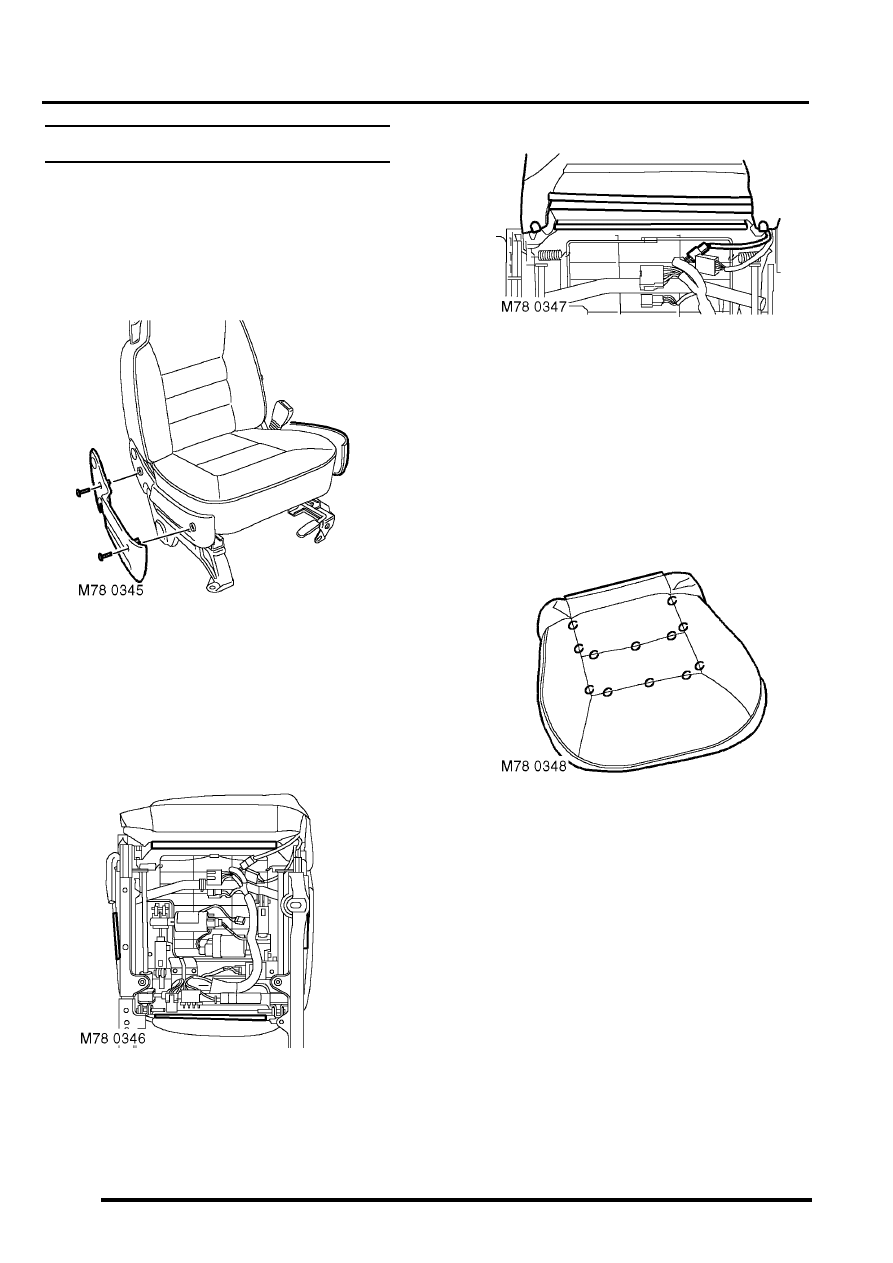

Cover - cushion - front seat

$% 78.30.01/81

Remove

1. Remove front seat.



 +

 SEATS, REPAIRS, Seat - front.

2. Place seat on a suitable work bench.

3. Remove 2 screws securing outer edge trim

casing to seat frame.

4. Remove trim casing.
5. Release inner edge trim casing from seat

frame.

6. Remove trim casing.

7. Position seat upside down on table.
8. Release clip securing front edge of cushion

cover to seat frame.

9. Release clips securing side edges of  cushion

cover to seat frame.

10. Release clip securing lower edge of  squab

cover to seat frame.

11. Remove 2 end clips securing rear edge  of

cushion cover to seat frame.

12. Release main central clip securing  rear edge of

cushion cover to seat frame.

13. Models with seat heaters: Disconnect seat

heater multiplug.

14. Release bonded rear edge of cushion from

seat frame.

15. Remove seat cushion and cover assembly.
16. Release outer edges of cover from  cushion to

gain access to hog rings.

17. Remove 12 hog rings securing cover to

cushion.

18. Remove cover.

SEATS

REPAIRS 76-5-21

Refit

1. Fit cover to cushion.
2. Fit and clamp hog rings securing cover  to

cushion.

3. Fit outer edges of cover over cushion.
4. Fit cushion and cover assembly to seat  frame.
5. Models with seat heaters: Connect seat

heater multiplug.

6. Secure rear edge of cushion cover with  clip.
7. Fit end clips over rear edge of cushion  cover.
8. Secure lower edge of squab cover to  seat

frame.

9. Secure edges of cushion cover with  clips.

10. Secure front edge of cushion cover with  clip.
11. Position seat correct way up on work  bench.
12. Secure inner edge trim casing to seat  frame.
13. Fit outer edge trim casing to seat frame  and

secure with screws.

14. Fit front seat.



 +

 SEATS, REPAIRS, Seat - front.

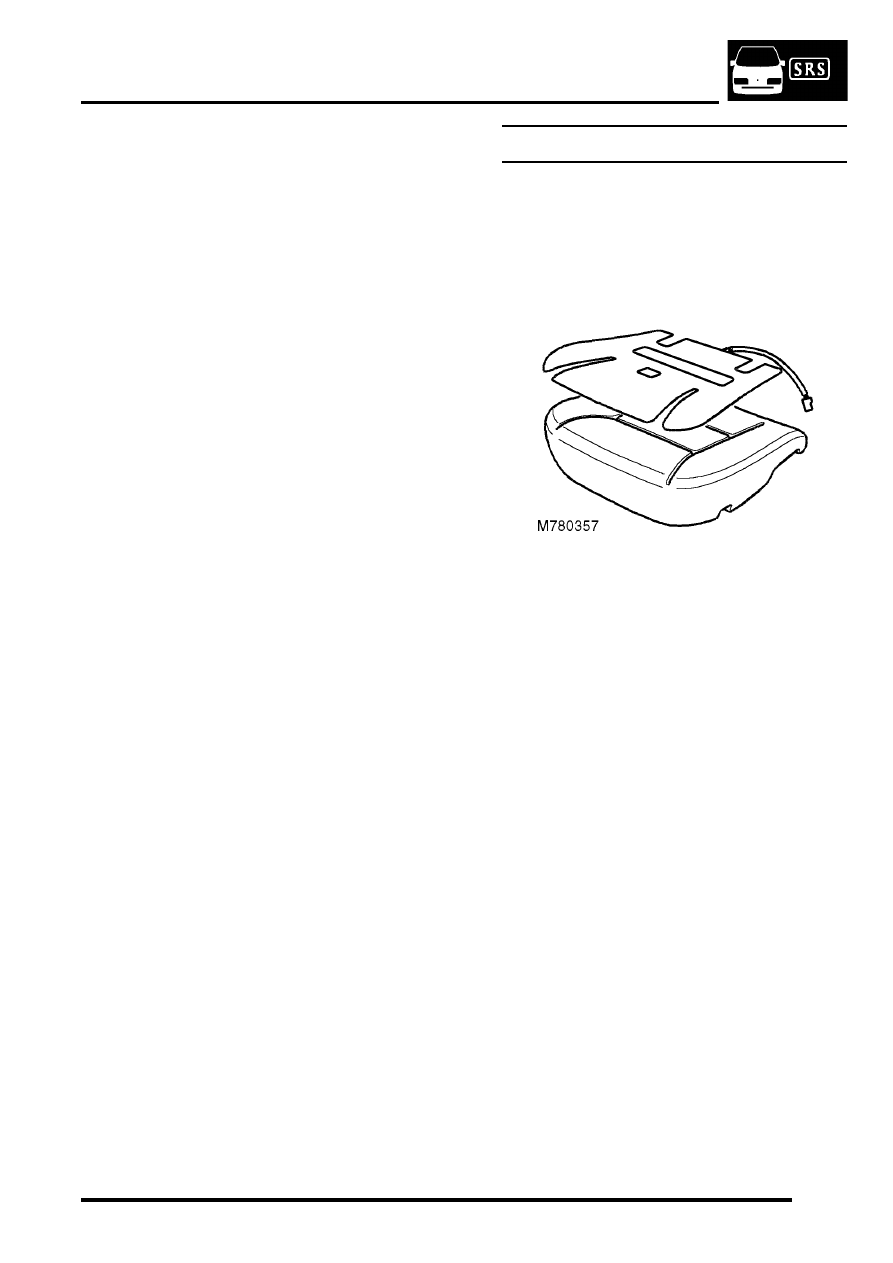

Heating element - cushion - front seat

$% 78.30.24

Remove

1. Remove front seat cushion cover.



 +

 SEATS, REPAIRS, Cover - cushion

- front seat.

2. Carefully release heating element from

cushion pad, ensuring adhesive does not  tear
cushion pad.

Refit

1. Ensure cushion pad is free of adhesive.
2. Remove adhesive cover from new heating

element, position element and secure to
cushion pad.

3. Fit front seat cushion cover.



 +

 SEATS, REPAIRS, Cover - cushion

- front seat.

SEATS

76-5-22 REPAIRS

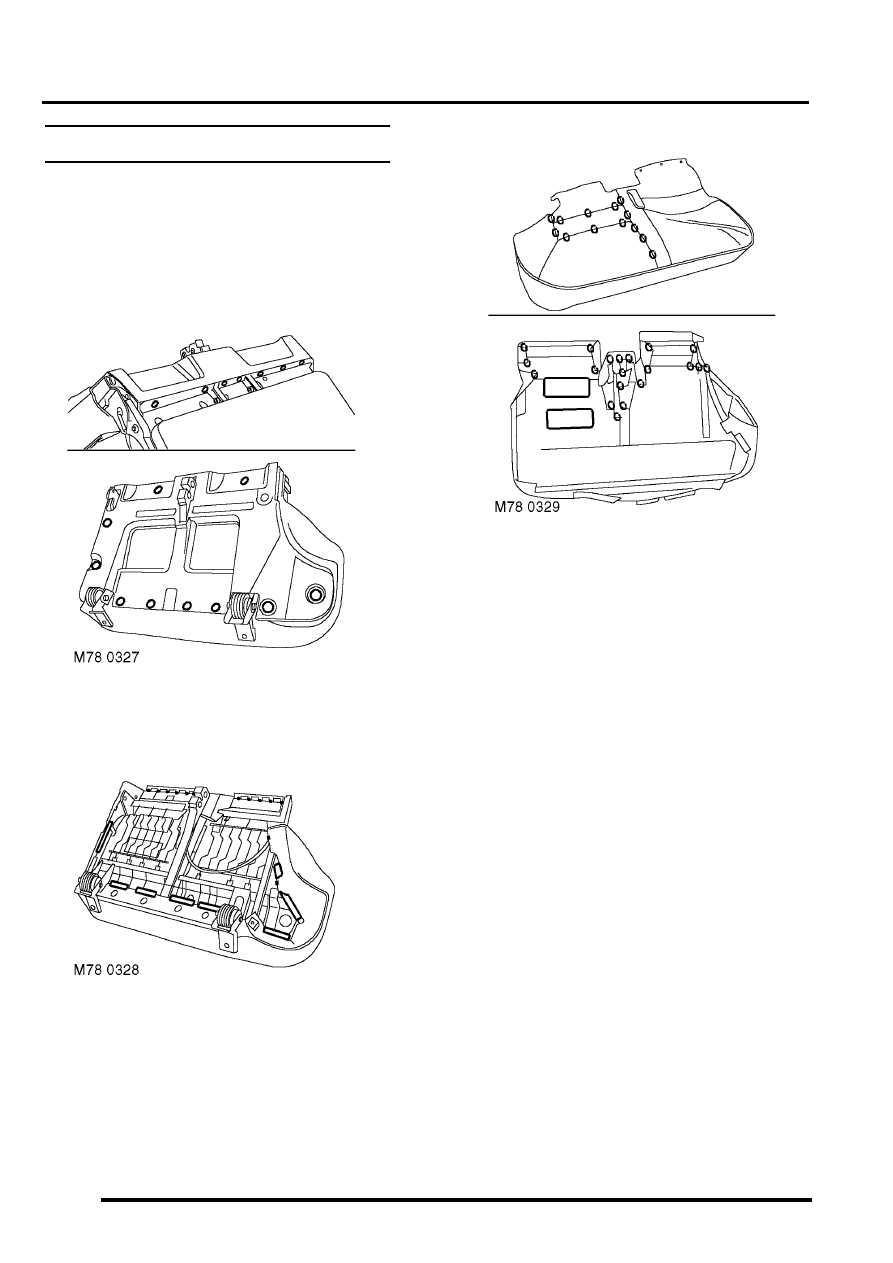

Cover - cushion - rear seat

$% 78.40.04

Remove

1. Remove rear seat.



 +

 SEATS, REPAIRS, Seat - rear.

2. Remove 17 studs securing cushion under  tray

and remove tray.

3. Release cushion from 11 hooks at rear of

frame.

4. Remove 2 spring clips securing cushion.
5. Release 8 side clips securing cushion,  release

and remove cushion assembly.

6. Push 2 retaining bars through pad.
7. Release cushion from sides of pad to  access

hog rings.

8. Remove 33 hogs rings and remove cushion

from pad.

Refit

1. Position cushion to pad and secure with  hog

rings.

2. Push retaining bars through pad and fit cover to

sides of pad.

3. Position cushion assembly to frame and

secure side clips.

4. Fit spring clips and secure to hooks at  rear of

frame.

5. Position under tray and secure with  studs.
6. Fit rear seat.



 +

 SEATS, REPAIRS, Seat - rear.
