ENGINE

48

OVERHAUL

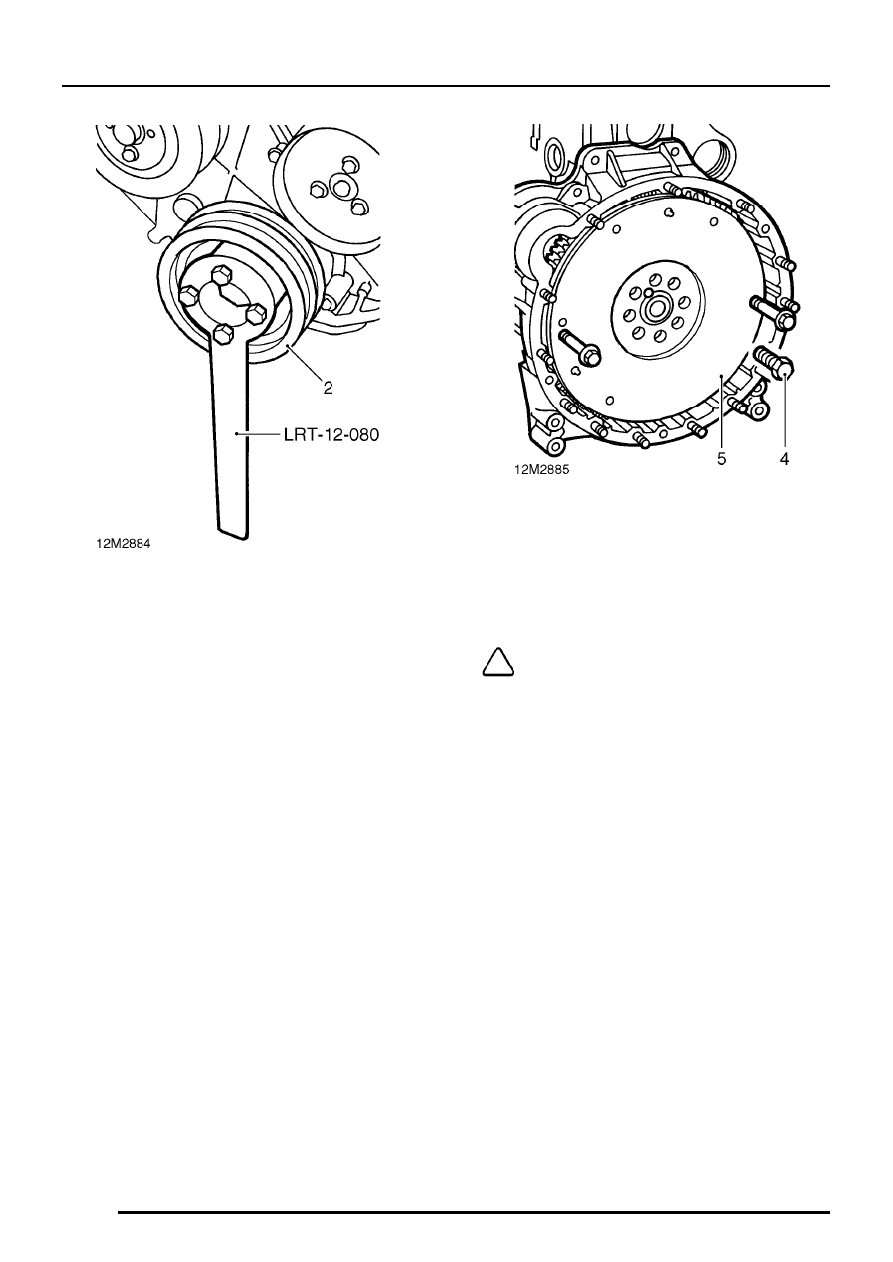

2. Temporarily fit crankshaft pulley.
3. Position tool LRT-12-080 to crankshaft pulley,

secure with 4 bolts.

4. Restrain crankshaft pulley using tool

LRT-12-080 and remove 8 bolts securing
flywheel; discard locking plate - if fitted.

5. Using assistance, remove flywheel using 2

slave bolts.

NOTE: Dowel located.

ENGINE

OVERHAUL

49

Inspecting components

1. Check clutch face of flywheel for scoring or

signs of overheating ( blueing ), if deep scoring
or signs of overheating exist, flywheel must be
replaced.

2. Check teeth of starter ring gear for chipping

and wear, replace ring gear as necessary.

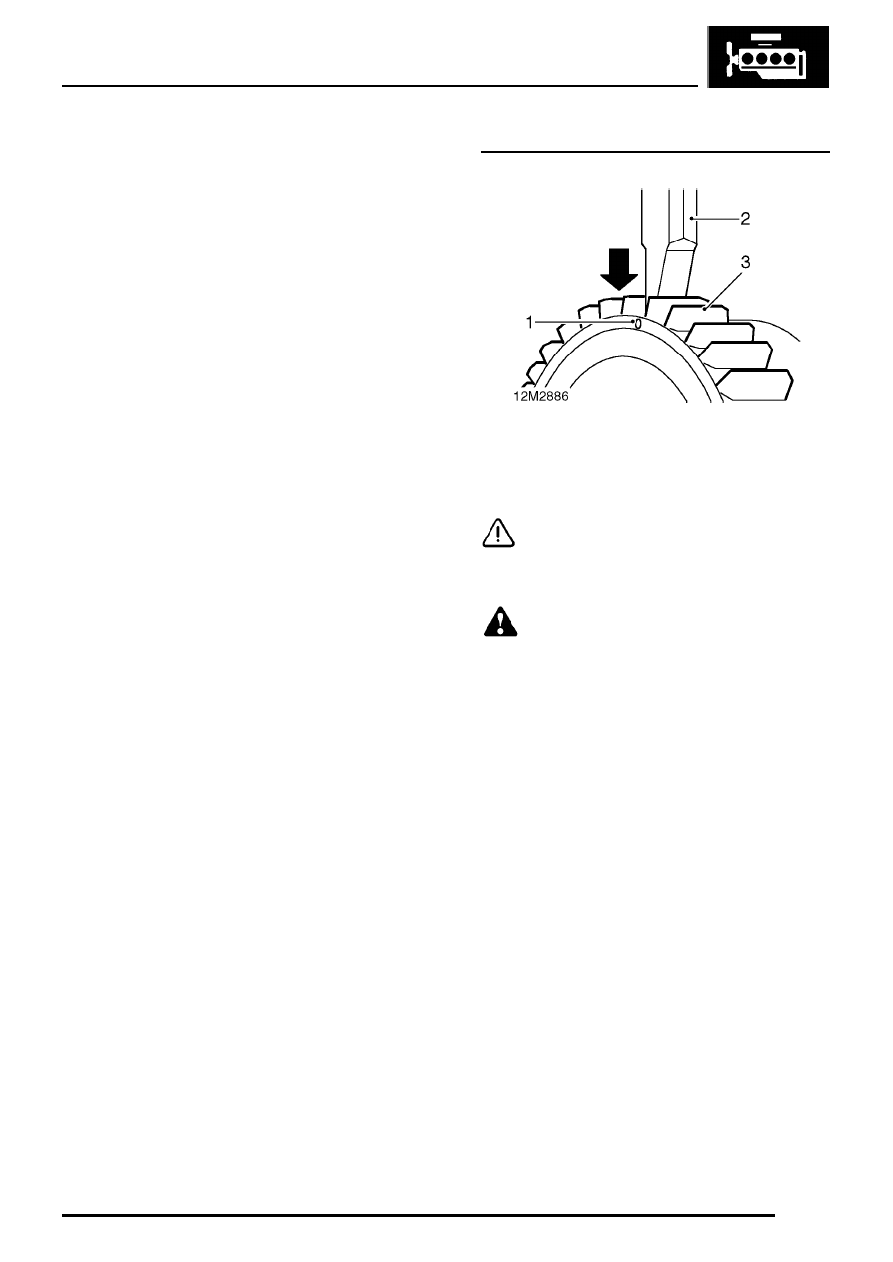

Starter ring gear - replace

1. Drill a 3 mm diameter hole to the depth of the

ring gear at the root of 2 teeth.

CAUTION: Ensure drill does not contact
flywheel.

2. Using a cold chisel, split ring gear.

WARNING: Wear suitable eye protection
and cover flywheel with cloth to protect
against flying fragments.

3. Remove ring gear from flywheel.
4. Heat replacement ring gear uniformly to 250

°

C.

ENGINE

50

OVERHAUL

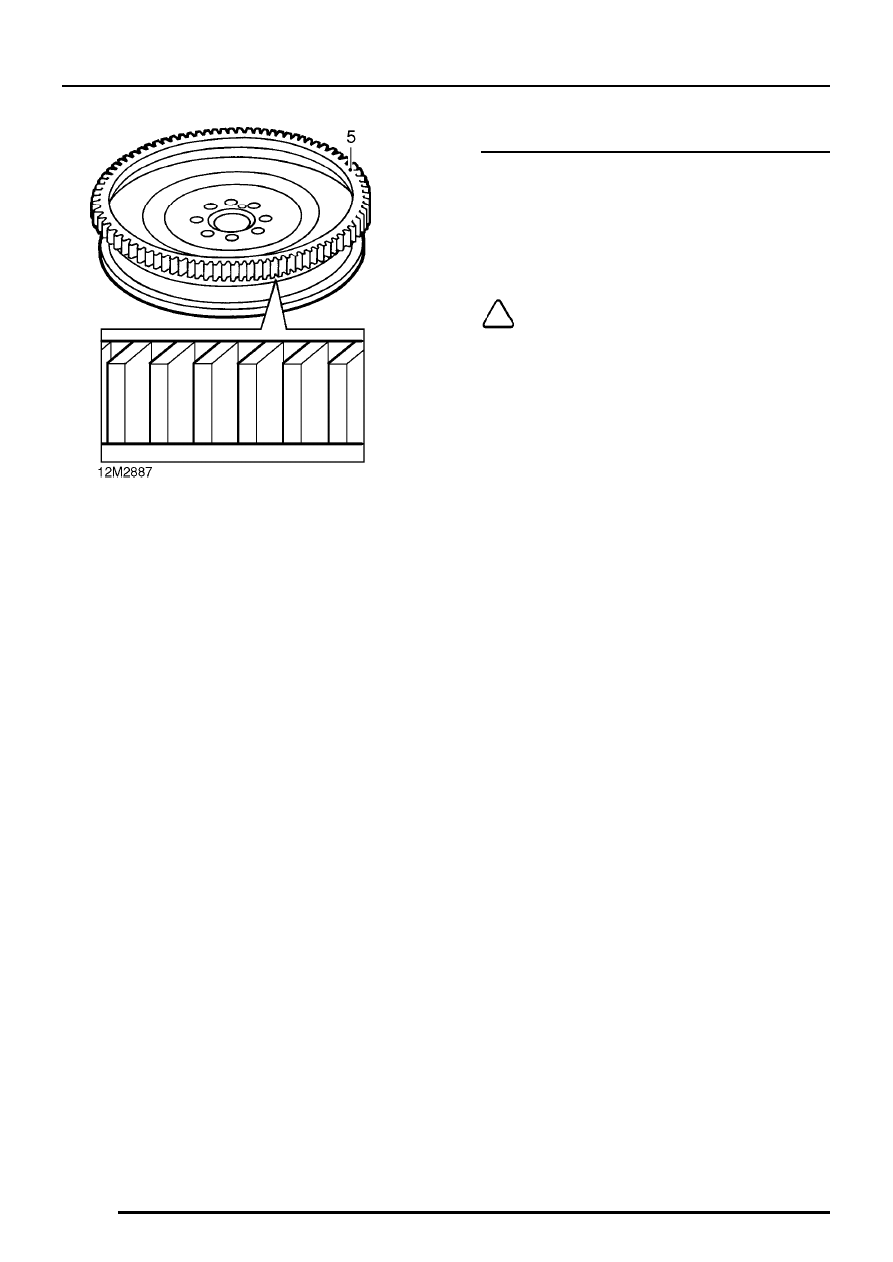

5. Position ring gear to flywheel with square edge

of teeth towards flywheel flange.

6. Press ring gear on to flywheel, allow to air cool.

Flywheel - refit

1. Ensure bolt holes in crankshaft are clean and

dry.

2. Ensure 2 slave 8 mm bolts are screwed fully

into flywheel.

3. Using assistance, position flywheel on

crankshaft.

NOTE: Dowel located.

4. Fit and finger tighten 8 bolts.
5. Restrain crankshaft using tool LRT-12-080

and tighten flywheel bolts by diagonal selection
to 146 Nm.

6. Remove tool LRT-12-080 and crankshaft

pulley.

7. Remove slave bolts from flywheel.

ENGINE

OVERHAUL

51

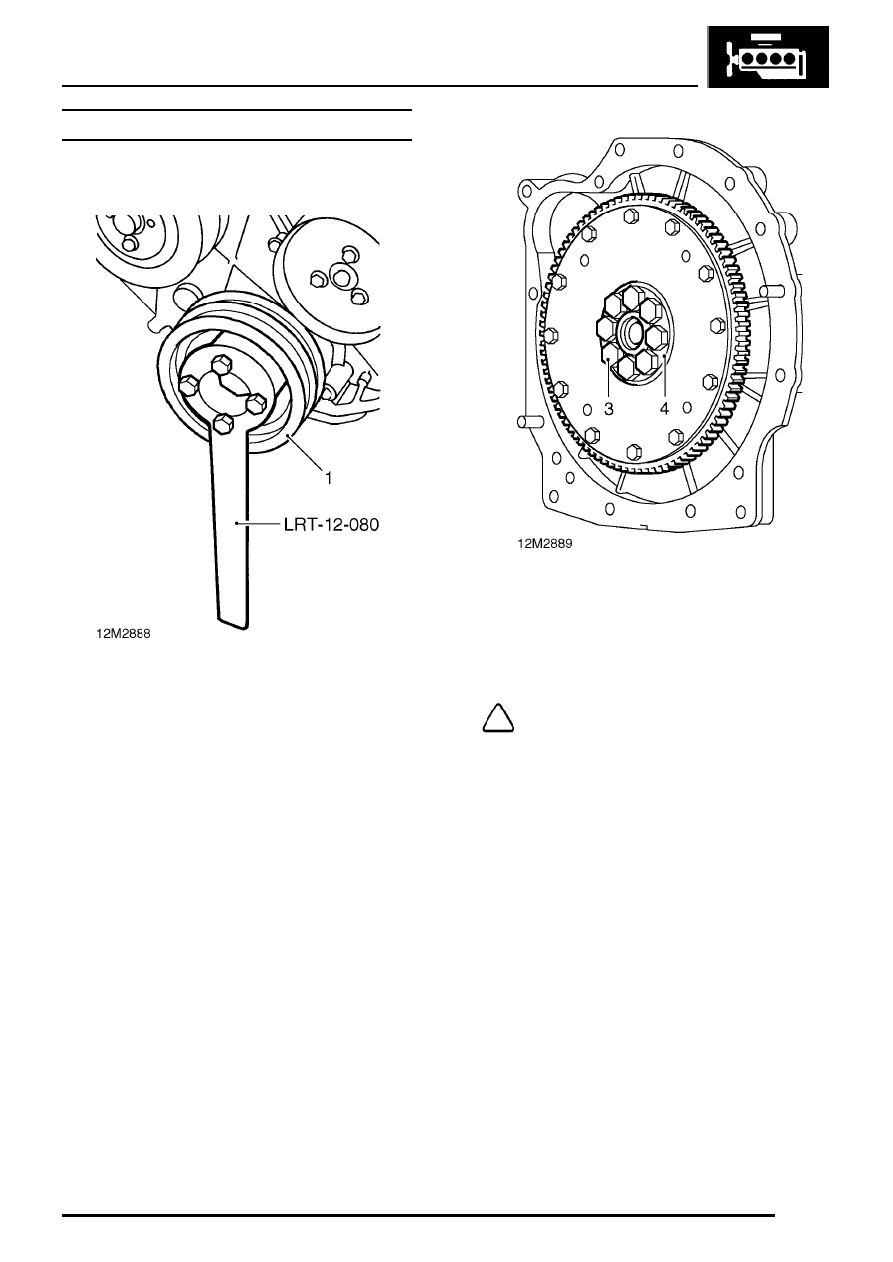

DRIVE PLATE

Remove

1. Temporarily fit crankshaft pulley - if removed.
2. Position tool LRT-12-080 to crankshaft pulley,

secure using 4 bolts.

3. Restrain crankshaft using tool LRT-12-080

and remove 8 bolts securing drive plate,
discard locking plate - if fitted.

4. Remove drive plate, recover spacer and shims.

NOTE: Dowel located.
