ENGINE

44

OVERHAUL

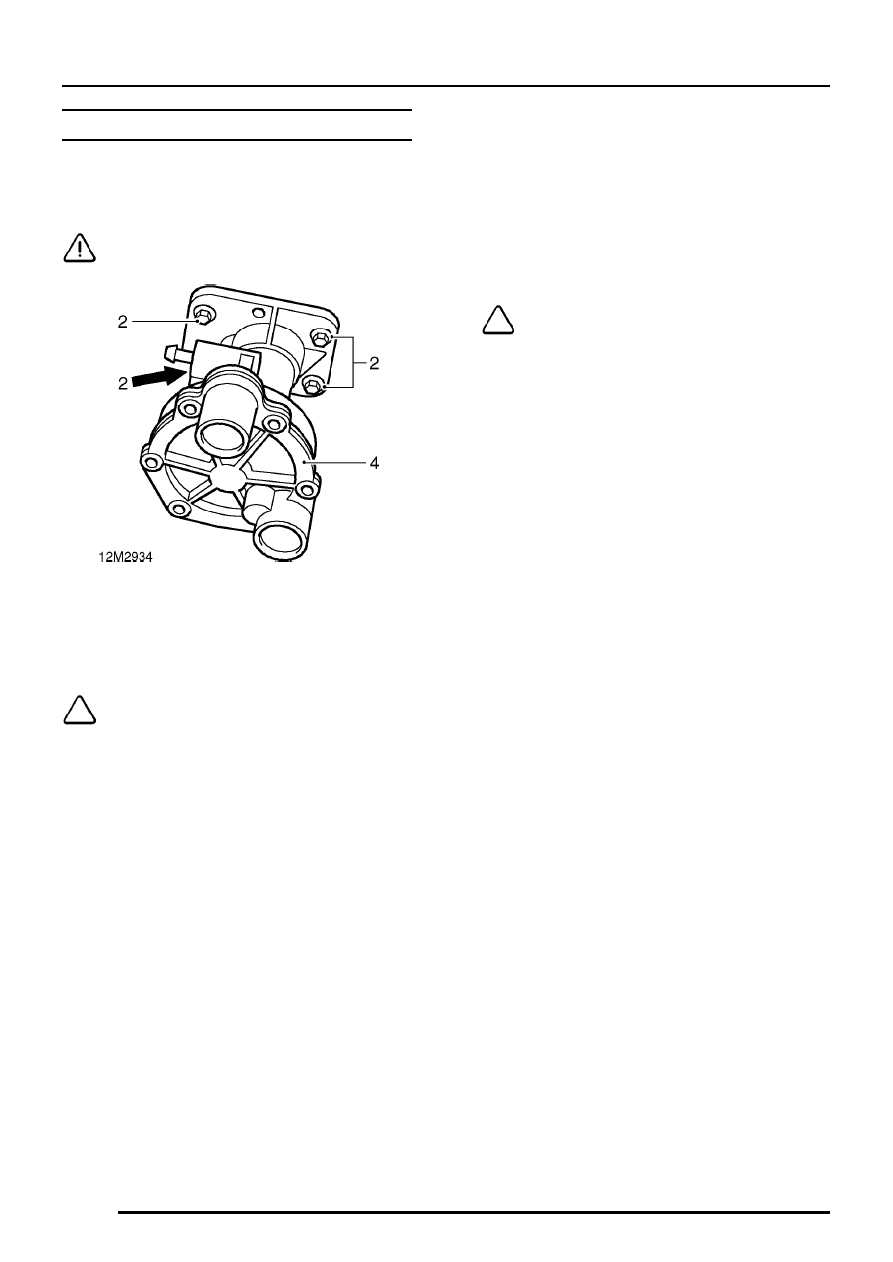

BRAKE SERVO VACUUM PUMP

Remove

1. Ensure that number 1 piston is at TDC.

CAUTION: Rotate crankshaft in a
clockwise direction.

2. Noting their fitted positions, progressively

slacken 5 bolts until all loading is removed from
vacuum pump piston.

NOTE: The sixth bolt was removed during
air cleaner bracket removal.

3. Remove bolts.
4. Remove vacuum pump, remove and discard

gasket.

Refit

1. Remove all traces of gasket using suitable

gasket removal spray and a plastic scraper.

2. Ensure number 1 piston is still at TDC.
3. Fit vacuum pump, fit and finger tighten 5 bolts

in their original positions.

NOTE: The sixth bolt is fitted when air
cleaner bracket is fitted.

4. Tighten bolts progressively by diagonal

selection to 25 Nm.

ENGINE

OVERHAUL

45

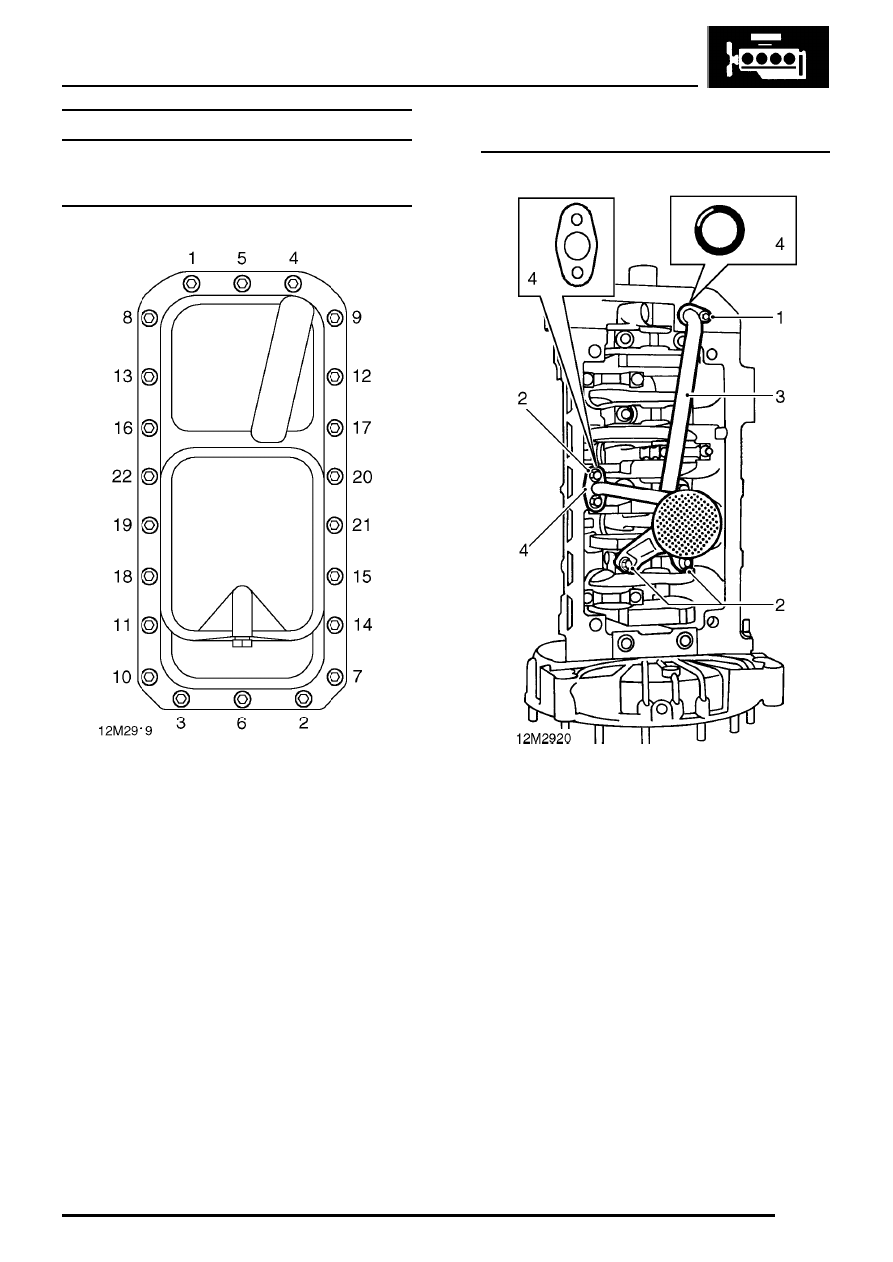

SUMP, OIL PICK-UP AND DRAIN PIPES

Sump - remove

1. Using sequence shown, progressively slacken,

then remove 22 bolts securing sump to cylinder
block.

2. Remove sump

Oil pick-up and drain pipes - remove

1. Remove bolt securing oil pick-up pipe flange to

timing belt rear cover.

2. Remove 4 bolts securing oil pick-up and drain

pipes to cylinder block and main bearing cap
bolts.

3. Remove oil pick-up and drain pipes.
4. Remove and discard ’O’ ring and gasket.

ENGINE

46

OVERHAUL

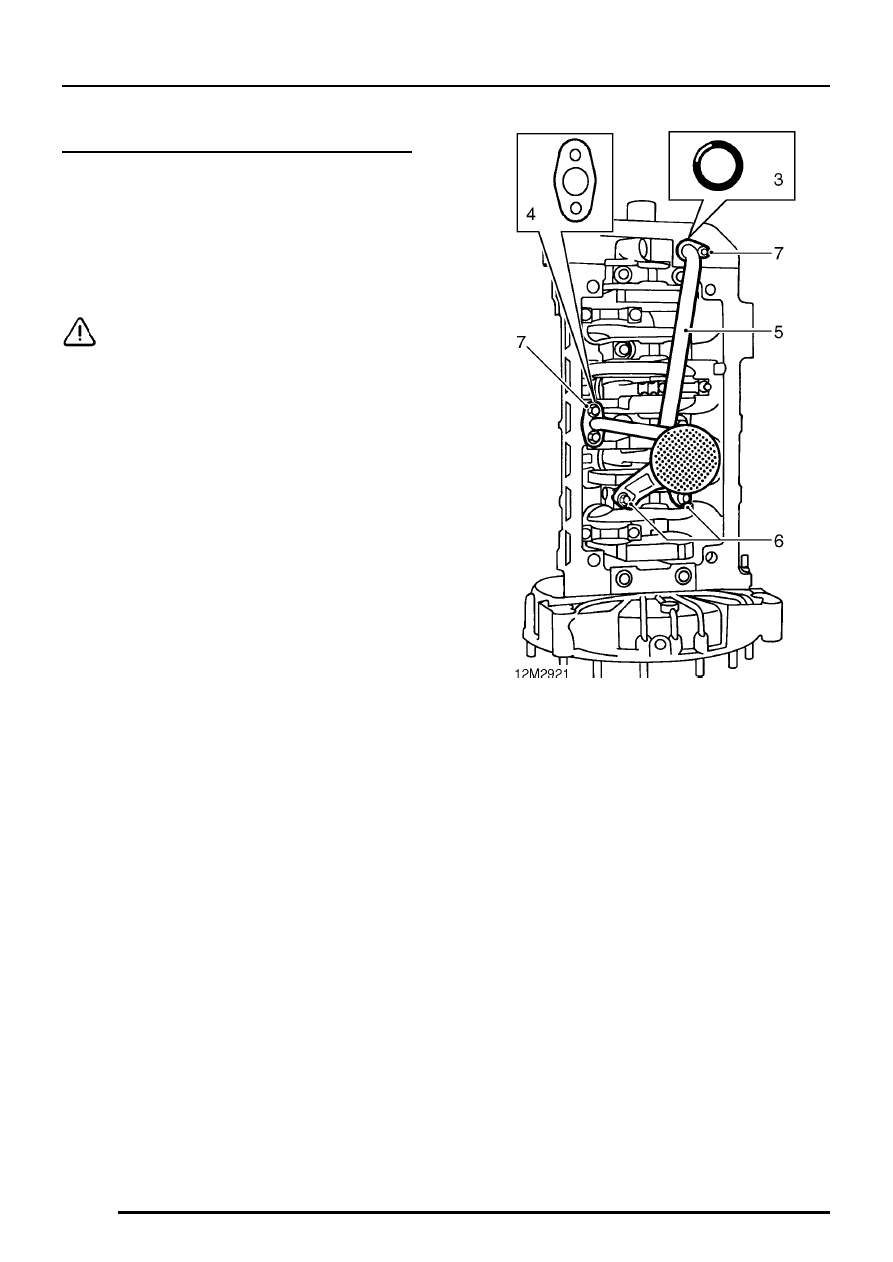

Oil pick-up and drain pipes - refit

1. Clean oil pick-up and drain pipes and strainer,

remove all traces of gasket using suitable
gasket removal spray and a plastic scraper.

2. Ensure bolt holes in timing belt rear cover,

cylinder block and main bearing cap bolts are
clean and dry and that all traces of Loctite are
removed from holes in main bearing cap bolts.

CAUTION: Do not use a tap to remove
Loctite from bolt holes.

3. Lubricate a new ’O’ ring with engine oil and fit

to oil pick-up pipe.

4. Position a new gasket to cylinder block.
5. Position oil pick-up pipe to timing belt rear

cover and drain pipe to cylinder block.

6. Apply Loctite 242E to threads of oil pick-up

pipe to main bearing cap bolts, fit bolts and
tighten to 9 Nm.

7. Fit bolts securing oil pick-up and drain pipes to

cylinder block and timing belt rear cover,
tighten to 25 Nm.

ENGINE

OVERHAUL

47

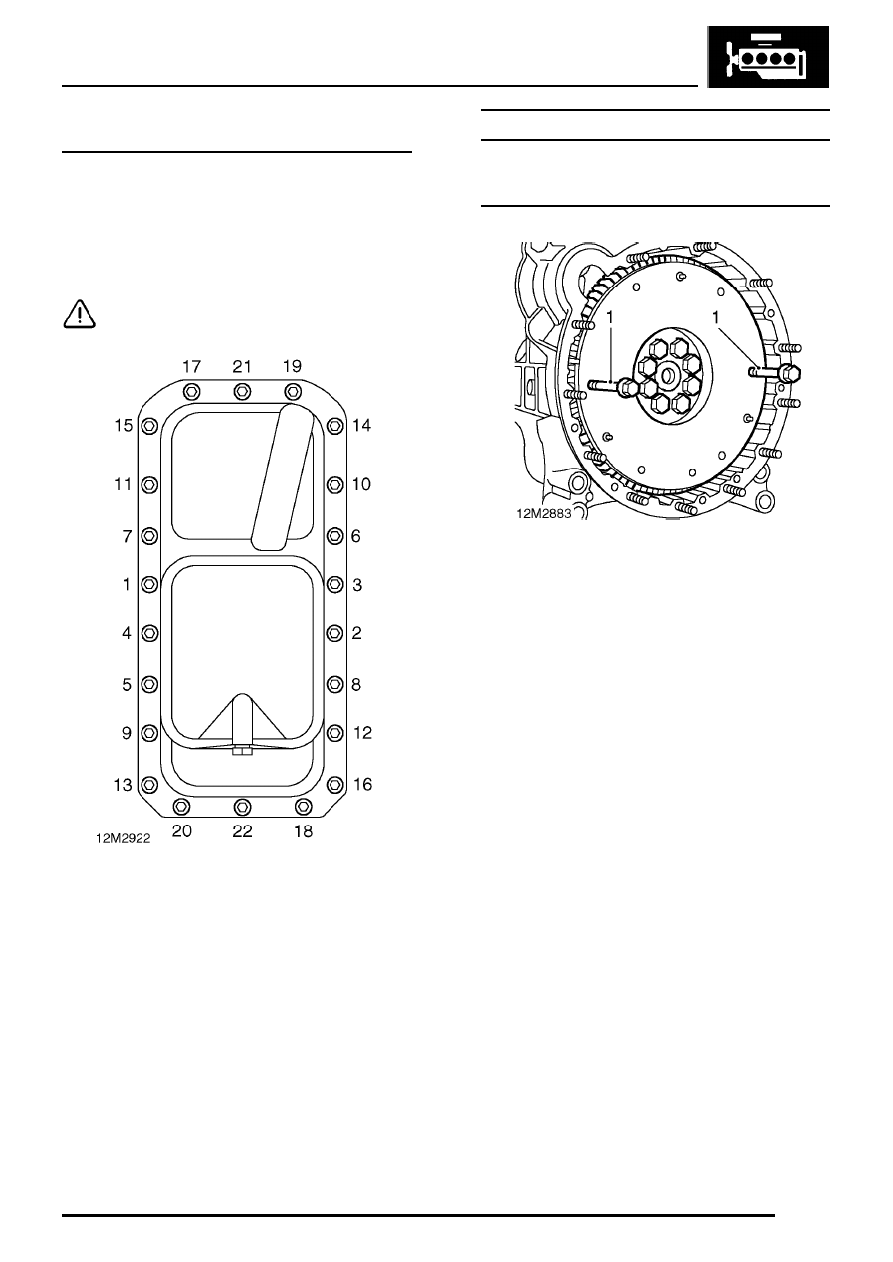

Sump - refit

1. Clean sump and remove all traces of sealant

using solvent from kit GUG 705548GM.

2. Apply a 2 mm bead of Hylomar Instant Gasket

302 (black) to sump flange ensuring that
sealant is applied inboard of bolt holes.

3. Position sump to cylinder block.

CAUTION: Sump must be fitted within 30
minutes of applying sealant.

4. Fit 22 sump bolts and tighten in sequence

shown to 25 Nm.

5. Check that sump drain plug is tightened to 35

Nm.

FLYWHEEL AND STARTER RING GEAR

Flywheel - remove

1. Screw 2 slave 8 mm bolts into flywheel.
