Mpi

1

REPAIR

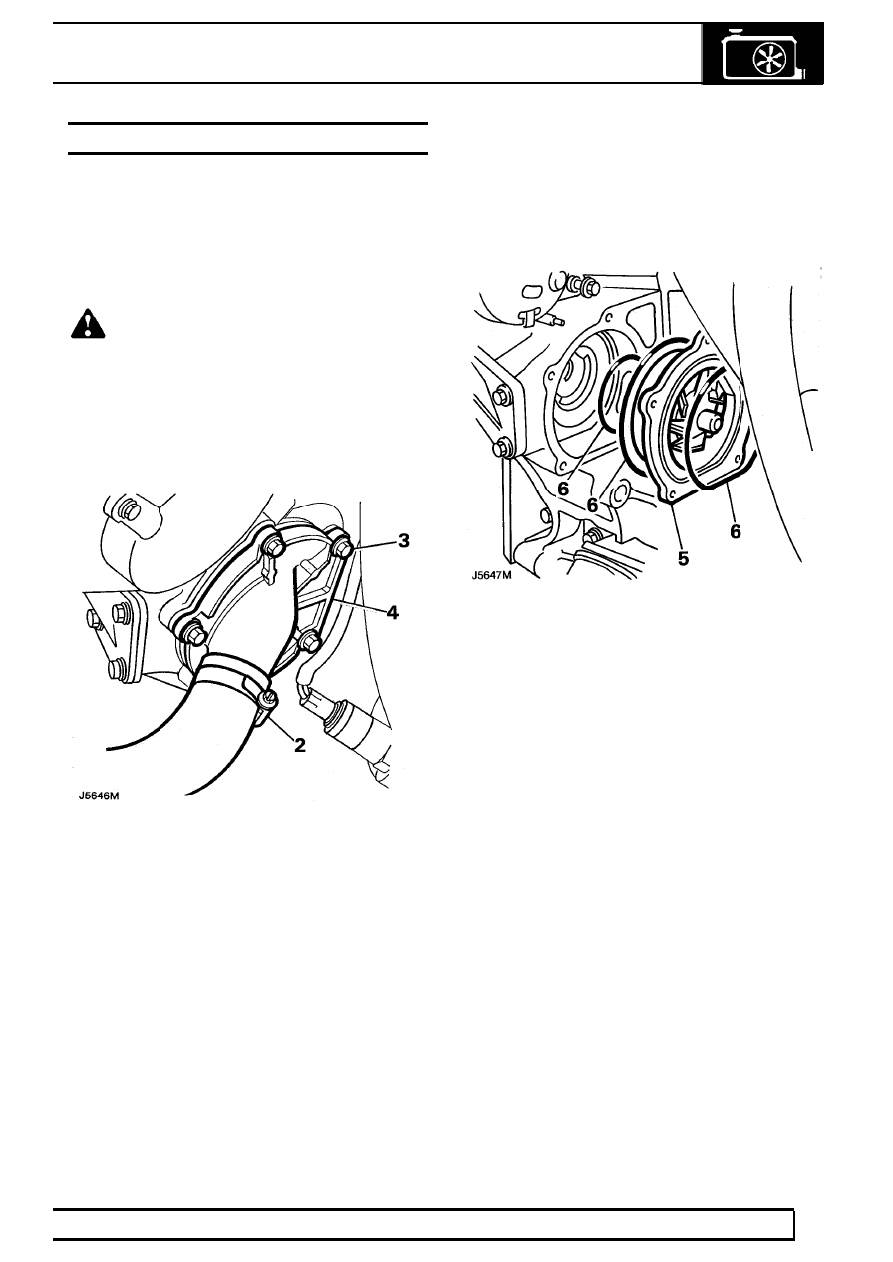

COOLANT PUMP

Service repair no - 26.50.01

Remove

1. Position drain tin below coolant pump hose.

WARNING: Do not carry out the next
instruction until the coolant is cool to
avoid personal injury from scalding.

2. Release clip and disconnect hose from coolant

pump housing cover.

3. Remove 5 bolts securing housing cover.
4. Remove housing cover.

5. Remove coolant pump from housing.
6. Discard 3 sealing rings.

Refit

7. Clean coolant pump housing and mating faces.
8. Lubricate new sealing rings with Loctite 405 and

fit to coolant pump.

9. Fit coolant pump to housing.

10. Position housing cover, fit 5 bolts. Tighten to

25Nm

11. Connect hose to housing cover and tighten clip.
12. Refill cooling system.

26

COOLING SYSTEM

2

REPAIR

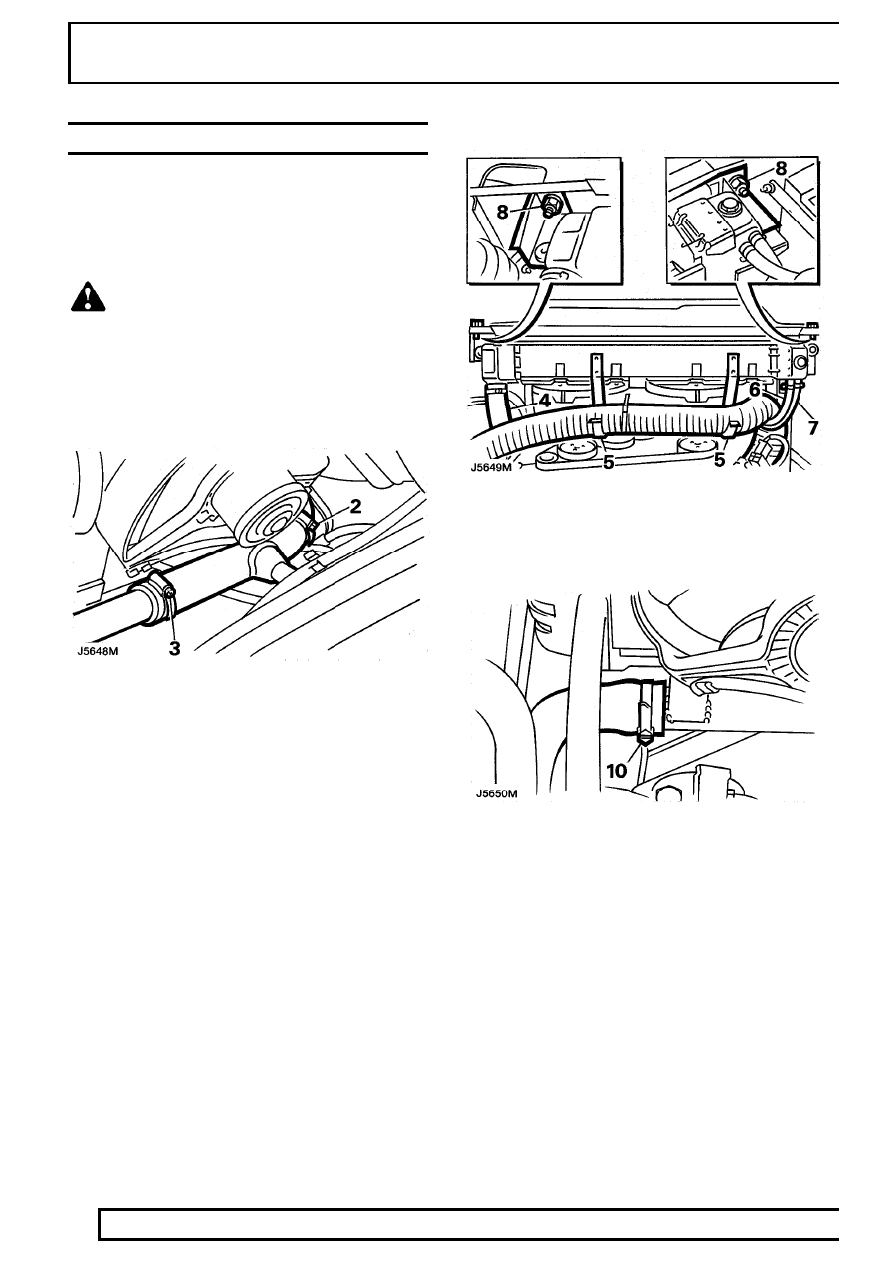

RADIATOR

Service repair no - 26.40.01

Remove

1. Disconnect battery negative lead.

WARNING: Do not carry out the next
instruction until the coolant is cool to
avoid personal injury from scalding.

2. Slacken clip and release bottom hose from

radiator, allow coolant to drain into a suitable
container

3. Slacken clip and release bottom hose from

radiator rail.

4. Slacken clip and release top hose from radiator.
5. Release air cleaner to throttle housing hose from

securing brackets.

6. Slacken clip and release bypass hose from

radiator.

7. Slacken clip and release top expansion hose

from radiator.

8. Remove 2 bolts securing radiator side support

brackets.

9. Collect L.H. support bracket and position R.H.

support bracket aside.

10. Slacken clip and release heater hose from

radiator rail.

11. Disconnect 2 multiplugs from cooling fan

assemblies.

Mpi

3

REPAIR

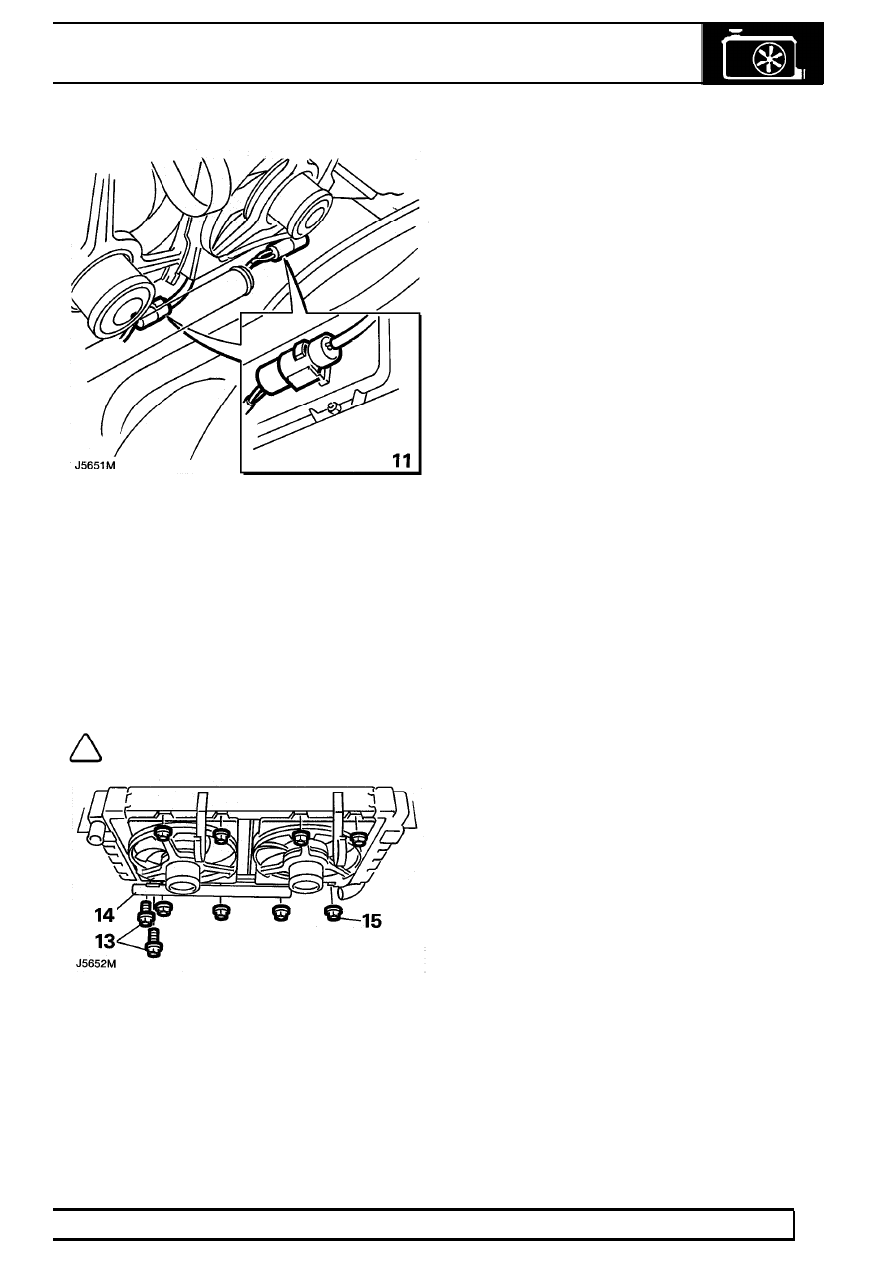

12. With assistance lift out radiator assembly.

Do not carry out further dismantling if component
is removed for access only.

13. Remove 2 bolts securing radiator rail to radiator.
14. Remove radiator rail.
15. Remove 8 nuts securing fan assemblies to

radiator.

NOTE: Vehicles without air conditioning
have one cooling fan fitted.

Refit

16. Position fan assemblies to radiator and tighten

nuts to

6Nm

17. Position radiator rail to radiator and secure with

bolts.

18. Position radiator to vehicle.
19. Secure radiator to body with the side support

brackets and retaining bolts.

20. Connect multiplugs to cooling fans.
21. Fit and secure 6 hoses to radiator.
22. Secure air cleaner to throttle housing to

brackets.

23. Refill cooling system.
24. Reconnect battery negative lead.

26

COOLING SYSTEM

4

REPAIR

THERMOSTATIC SENSOR

Service repair no - 19.22.18

Remove

1. Disconnect Lucar connector from sensor.
2. Remove sensor.

Refit

3. Clean sensor.
4. Apply Loctite 405 to threads of sensor.
5. Fit sensor and tighten to

15Nm

6. Connect Lucar to sensor.
7. Top-up cooling system.

THERMOSTAT

Service repair no - 26.45.01

Remove

1. Position suitable container to collect coolant.
2. Slacken 2 clips and release radiator top hose.
3. Release bypass hose from securing bracket.
4. Release top hose from securing bracket.
5. Remove top hose.
