26

COOLING SYSTEM

4

REPAIR

RADIATOR

Service repair no - 26.40.01

Remove

1. Drain cooling system.

See Adjustment,

Coolant

2. Remove viscous coupling and fan assembly.

See Viscous Coupling, Fan Blades, Pulley
and Fan Cowl

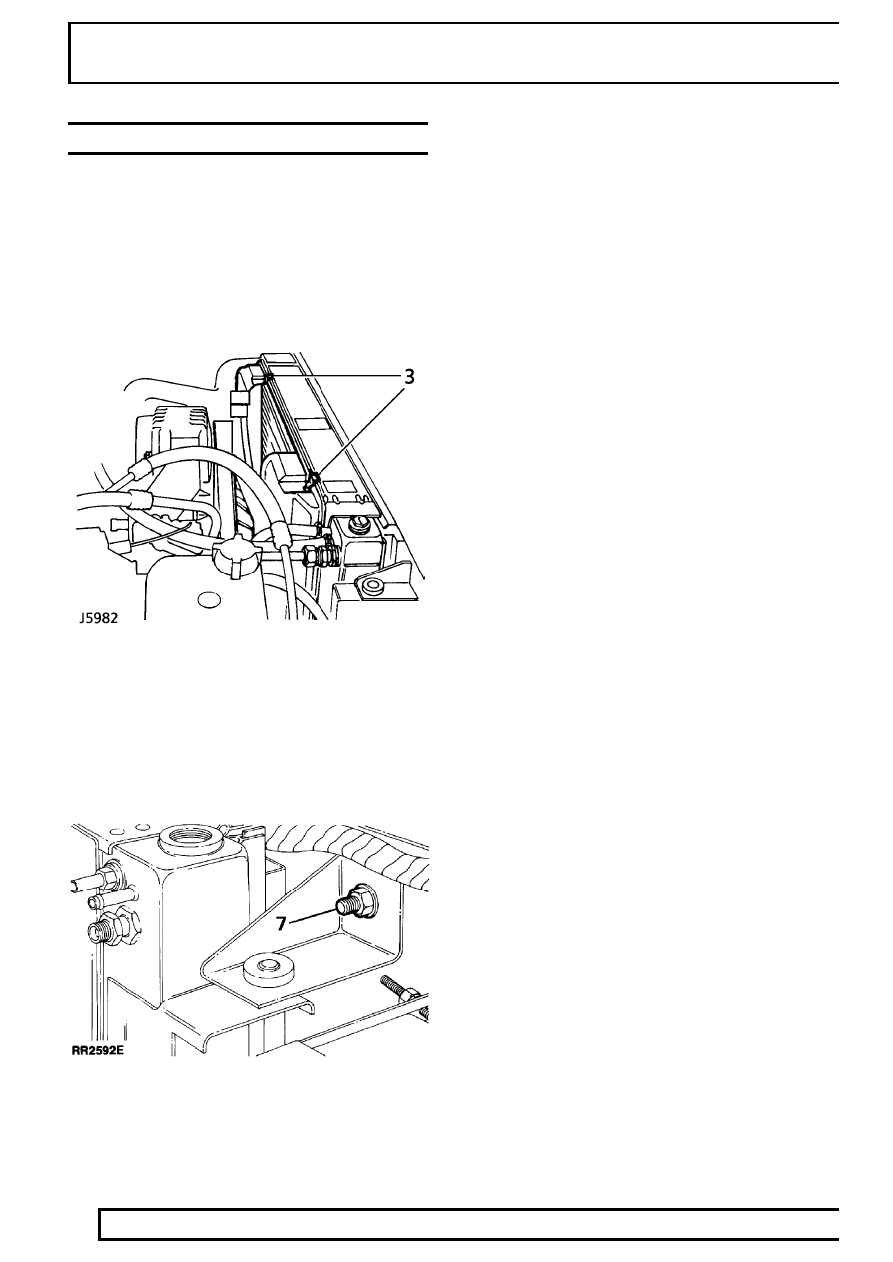

3. Release 2 clips and remove fan cowl.

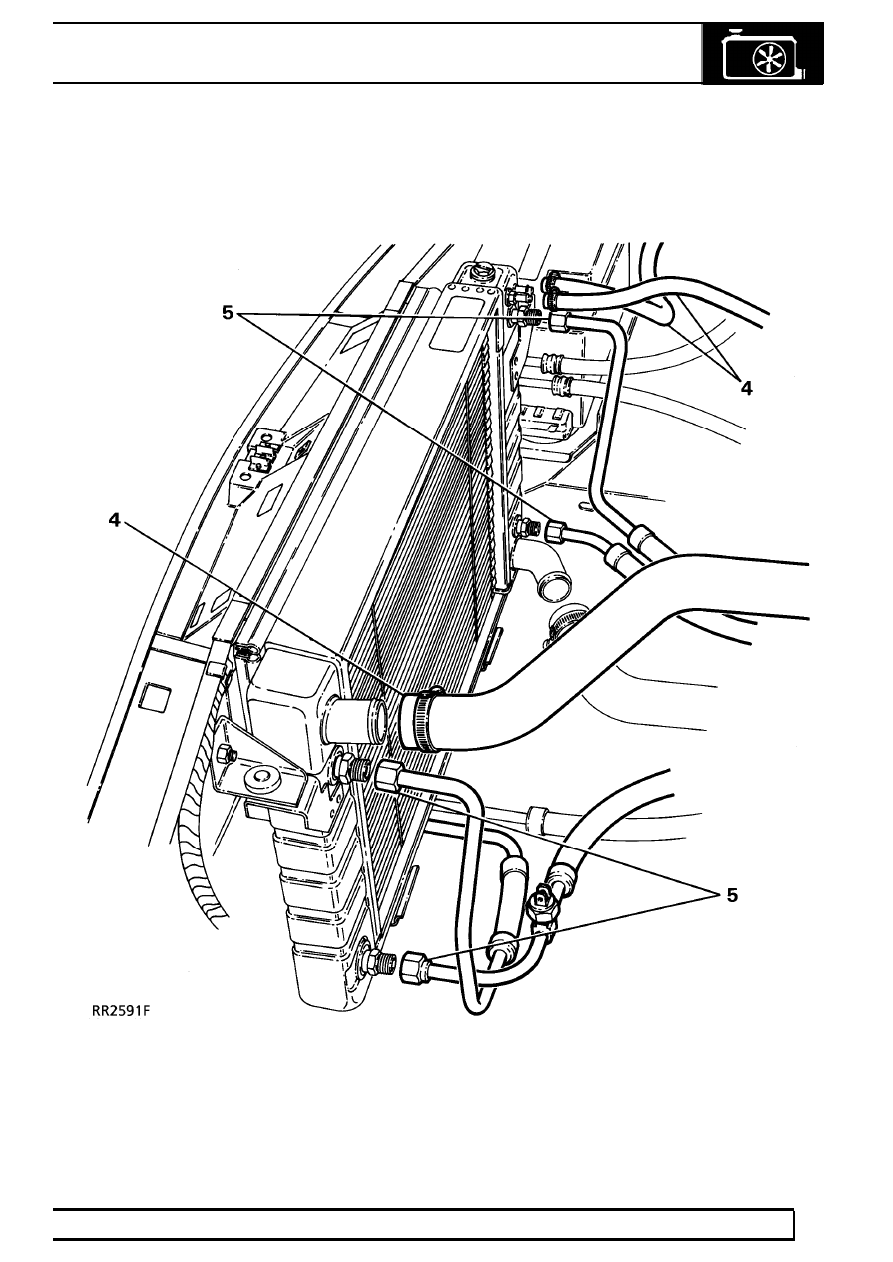

4. Disconnect radiator top hoses.
5. Disconnect four transmission and engine oil

cooler connections to radiator end tanks. Note oil
spillage will occur when connections are
loosened. Blank off exposed oil connections.

6. Disconnect transmission oil temperature sensor.

7. Remove radiator securing brackets from each

side.

8. Remove radiator unit by lifting from its location.

Check condition of rubber mounting pads.

Refit

9. Reverse removal procedure.

10. Clean unions and apply sealant.
11. Lubricate new ’O’ rings before fitting.
12. Check radiator sealing strips are securely

located.

13. Transfer oil cooler adaptors if fitting new radiator.
14. Ensure that oil cooler connections are tightened

to

30 Nm. before fitting fan blades and cowl.

15. Clean coolant/oil spillage from vehicle.
16. Check all connections for coolant/oil leaks.

V8i

5

REPAIR

26

COOLING SYSTEM

6

REPAIR

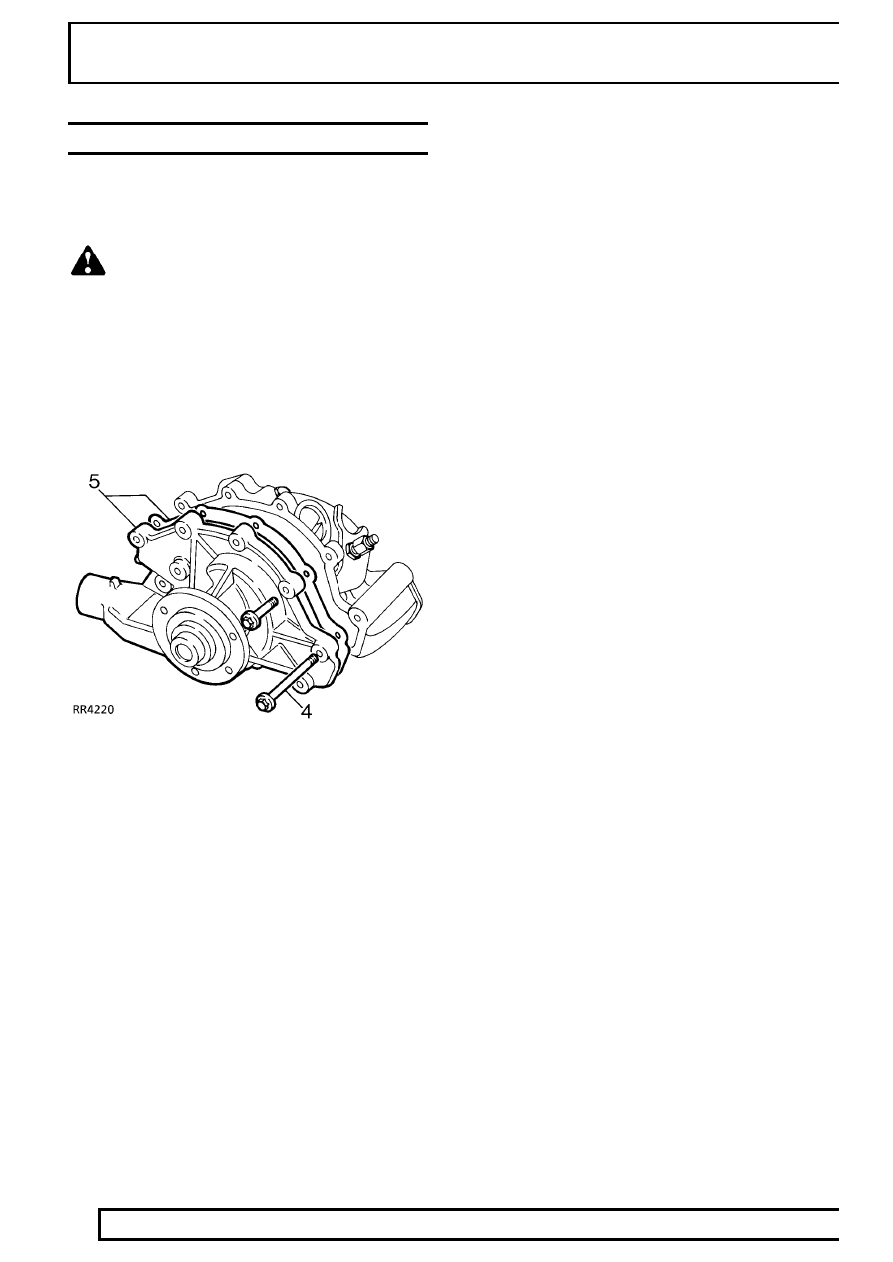

WATER PUMP

Service repair no - 26.50.01

Remove

WARNING: Disconnect battery negative
terminal to prevent engine being started
before removing or adjusting drive belts.

1. Drain engine cooling system.

See Adjustment,

Coolant

2. Remove fan blades and pulley.

See Viscous

Coupling, Fan Blades, Pulley and Fan Cowl

3. Disconnect inlet hose from water pump.
4. Remove water pump bolts.
5. Remove water pump and joint washer.

Refit

6. Lightly grease new joint washer, position on

timing cover.

7. Clean threads of all long bolts and coat with

Loctite 572 thread lubricant-sealant.

8. Locate water pump in position. Tighten

remaining water pump housing bolts evenly to
28 Nm.

9. Reverse removal procedure. 1 to 3.

10. Check for coolant leaks around all hose

connections and joint faces.

V8i

1

SPECIFICATIONS, TORQUE

TORQUE VALUES

NOTE: Torque wrenches should be regularly checked for accuracy to ensure that all fixings are
tightened to the correct torque.

Nm

Oil cooler pipes

30

..........................................................................................

Radiator filler plug (plastic)

6

.........................................................................
