EMISSION CONTROL

3

REPAIR

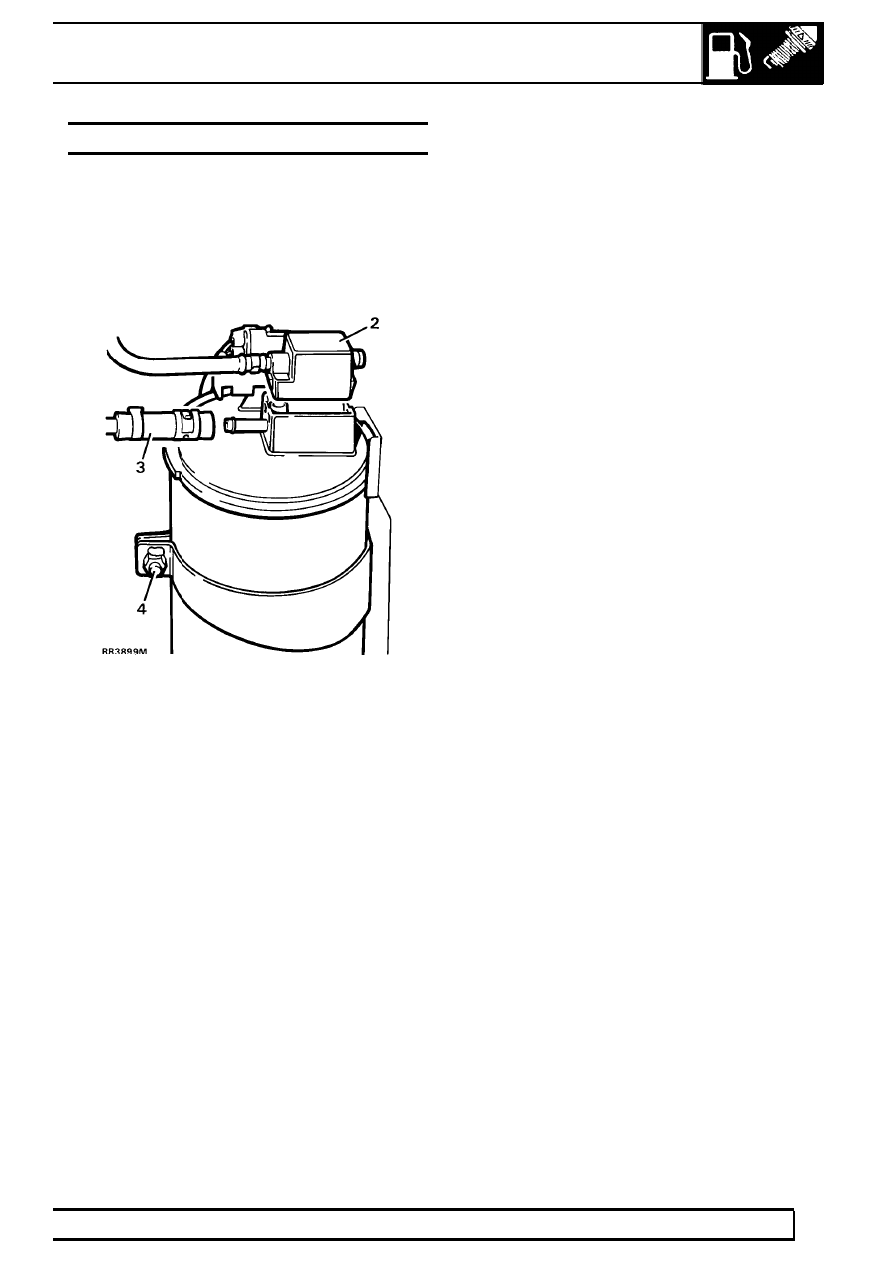

CHARCOAL CANISTER

Service repair no - 17.15.13

Remove

1. Disconnect battery negative lead.
2. Pry out purge valve.
3. Disconnect pipe.

4. Loosen bolt.
5. Remove charcoal canister.

Refit

6. Reverse removal procedure.

17

EMISSION CONTROL

4

REPAIR

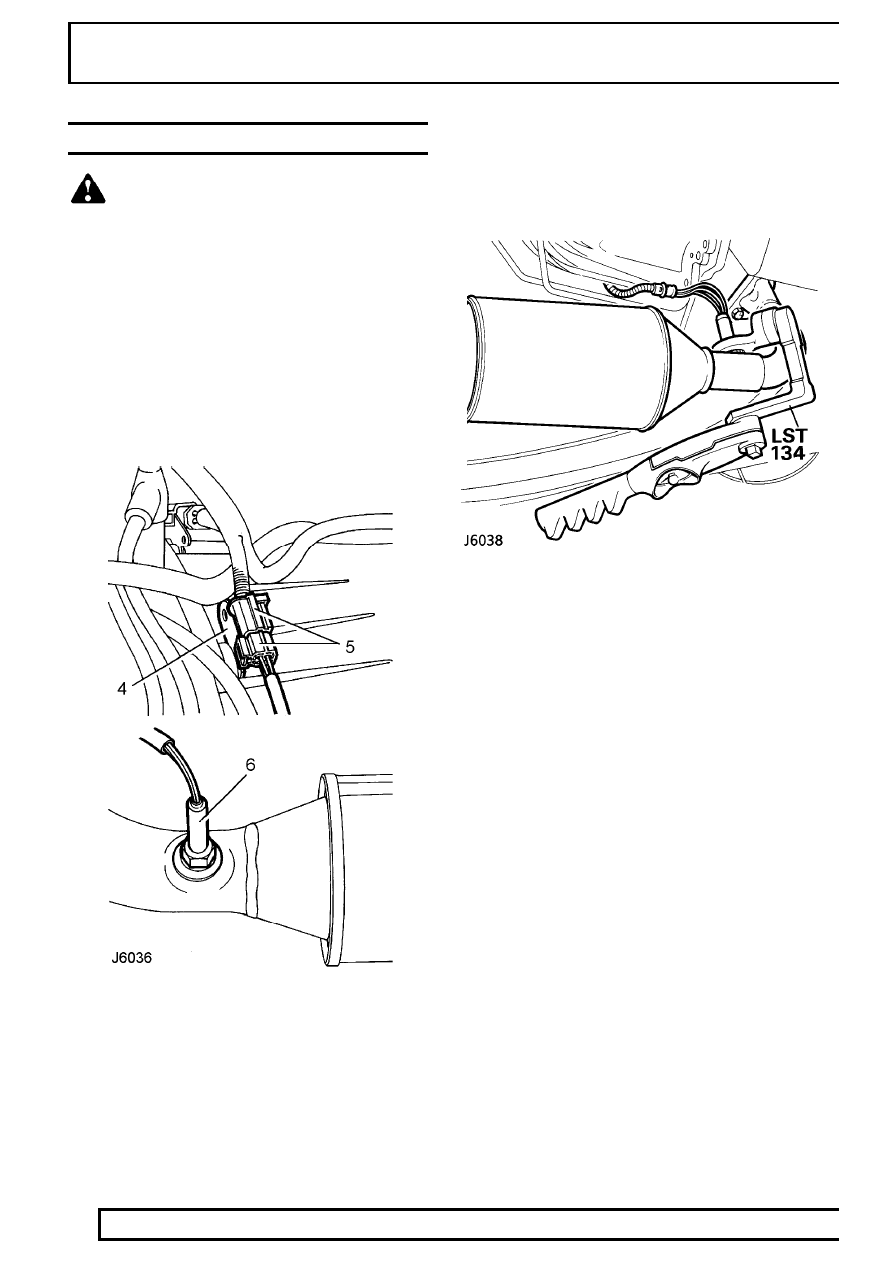

HEATED OXYGEN SENSOR (HO2S) - 4.0 V8

WARNING: Do not attempt HO2S removal
when the exhaust is hot.

Remove

For all sensors:

1. Raise and support front of vehicle.
2. Release sensor lead from clips.

RH front sensor only

3. Remove nuts retaining coil bracket and position

bracket aside.

See FUEL SYSTEM SFI, Repair,

Ignition Coils

4. Release multiplug from bracket behind cylinder

head.

5. Disconnect multiplug and release sensor lead

from clip.

6. Unscrew and remove sensor from exhaust pipe.

LH front sensor

7. Disconnect multiplug and release from bracket.

8. Unscrew and remove sensor from exhaust pipe

using special tool LRT-12-047 (LST134).

EMISSION CONTROL

5

REPAIR

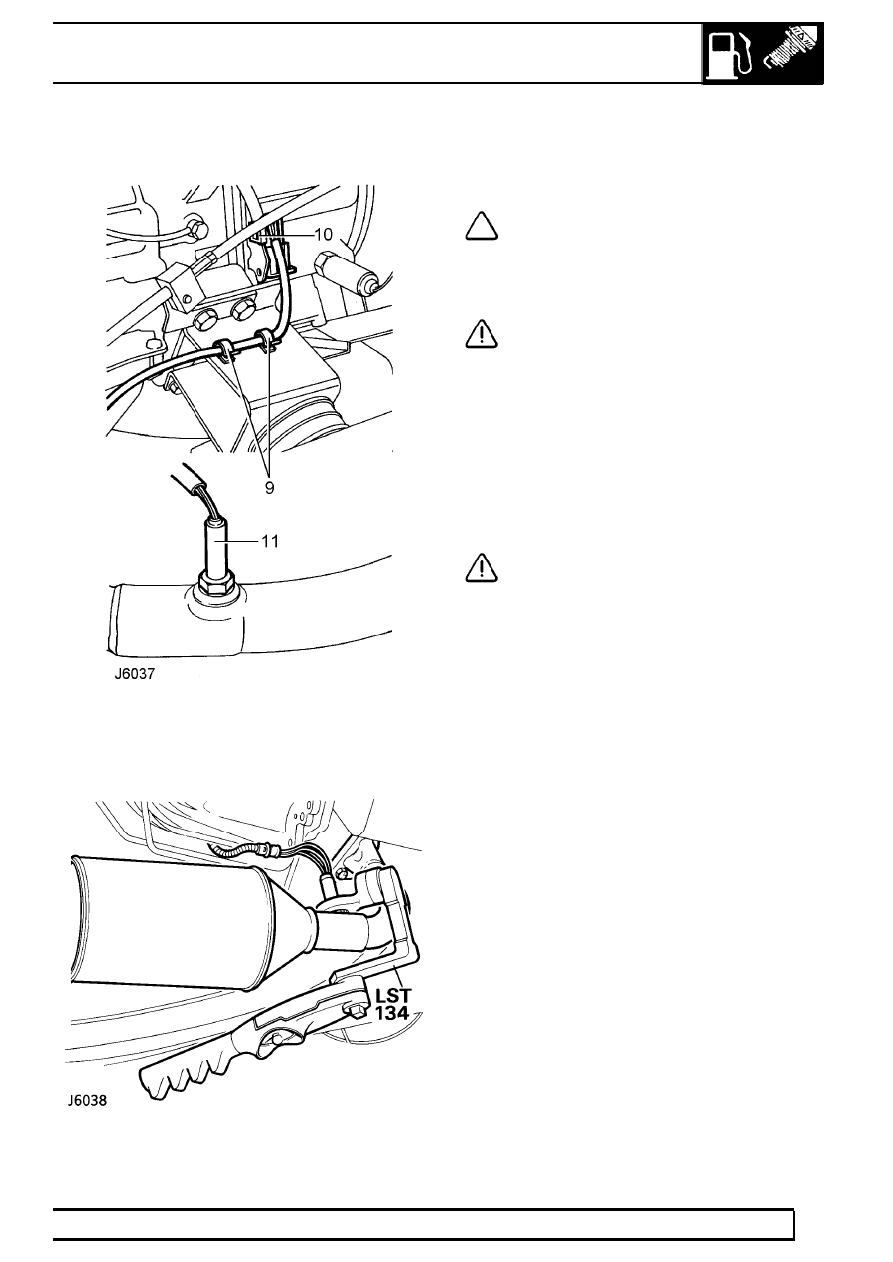

Rear sensors

9. Release sensor cable from clips.

10. Release multiplug from bracket and disconnect.

11. Unscrew and remove sensor from exhaust pipe

using special tool LRT-12-047 (LST134).

Refit

12. Ensure mating faces are clean.

NOTE: New HO2S is supplied pre-treated
with anti-seize compound.

13. If refitting existing HO2S, coat threads with

anti-seize compound.

CAUTION: Do not allow anti-seize
compound to come into contact with HO2S
nose or enter exhaust system.

14. Position HO2S with new sealing washer on

exhaust pipe. Tighten to

20 Nm using special

tool LRT-12-047 (not RH front sensor).

15. Reconnect multiplug to engine harness and

secure to bracket.

16. RH front sensor only:

Place coil bracket in position and fit nuts. Tighten
to

8 Nm.

CAUTION: Ensure sensor leads are
secured using clips provided. Failure to
correctly secure leads could result in

damage to HO2S.

17. Remove stands. Lower vehicle.

17

EMISSION CONTROL

6

REPAIR

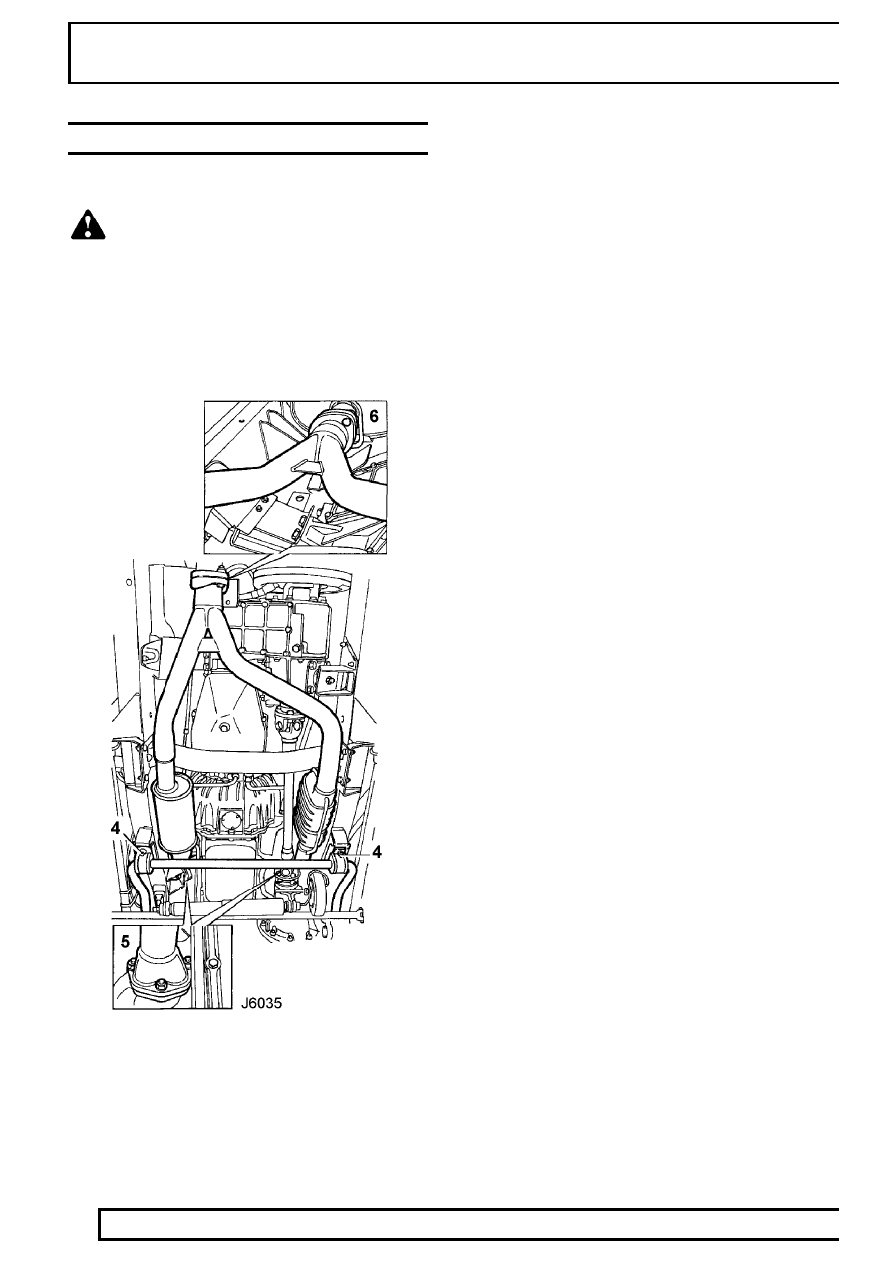

CATALYTIC CONVERTER/FRONT PIPE - 4.0 V8

Service repair no - 17.50.09

WARNING: The removal of the exhaust
system must only be carried out when the
engine is cold.

Remove

1. Disconnect battery negative lead.
2. Raise vehicle on ramp.
3. Remove oxygen sensors

See Heated Oxygen

Sensor (HO2S) - 4.0 V8

4. Remove 4 nuts/bolts securing front anti-roll bar

brackets.

5. Remove 6 nuts securing front pipe flanges to

manifolds.

6. Remove 2 nuts securing front pipe to

intermediate pipe.

7. With assistance, release front pipe from manifold

flanges.

8. With assistance, release front pipe from

intermediate pipe.

9. With assistance, lower anti-roll bar.

10. With assistance, remove exhaust front pipe.
11. Remove flange gaskets and discard.

Refit

12. Reverse removal procedure.
