REPAIR

CRANKSHAFT REAR OIL SEAL

Service repair no - 12.21.20

Remove

1. Remove gearbox.
2. Remove clutch assembly.
3. Remove flywheel.
4. Drain engine oil.
5. Fit sump plug, replacing sealing washer if

damaged and tighten to the correct torque.

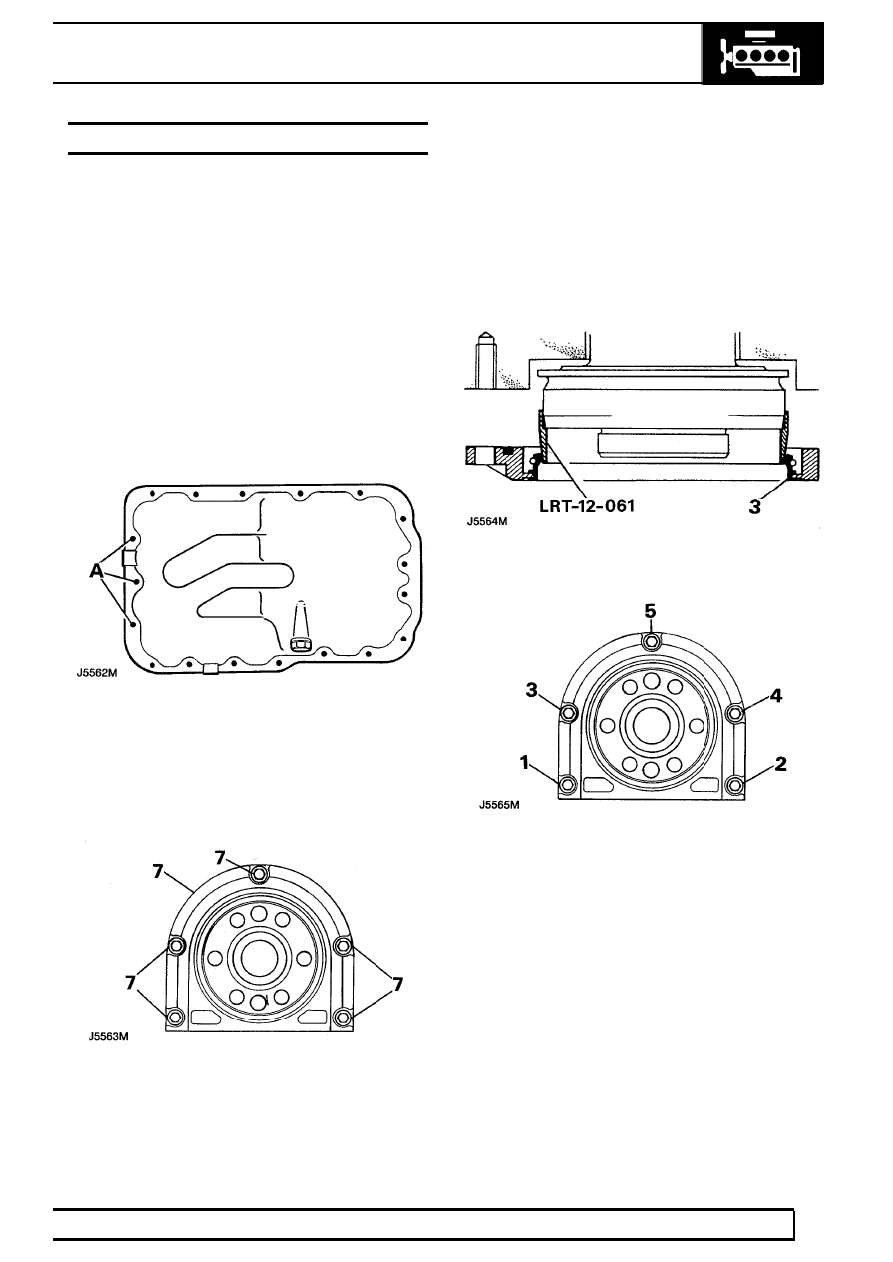

6. Loosen 15 sump bolts by approximately 3 turns,

allowing sump to drop away from rear oil seal
housing. Do not loosen 3 bolts A around oil
pump housing.

7. Remove bolts securing oil seal housing, remove

seal and housing assembly.

Refit

1. Clean seal seating area of block and accessible

area of sump gasket. Sump gasket must be
replaced if damaged.

2. Lubricate oil seal sealing surfaces with engine

oil.

3. Fit tool LRT-12-061 over crankshaft boss and fit

oil seal and housing assembly.

4. Remove tool.

5. Fit and tighten seal housing bolts to correct

torque in sequence shown.

10Nm

6. Tighten sump bolts to correct torque and in the

correct sequence.

See Engine Sump Gasket

7. Fit flywheel.
8. Fit clutch assembly.
9. Fit gearbox.

12

ENGINE

6

REPAIR

ENGINE

Service repair no - 12.41.01

Remove

1. Site vehicle onto ramp [hoist].
2. Remove the drive belt.

See SECTION 10,

Maintenance, Under Bonnet [Hood]
Maintenance

3. Remove radiator.

See COOLING SYSTEM,

Repair, Radiator - Mpi

4. Remove bonnet [hood].

See CHASSIS AND

BODY, Repair, Bonnet [Hood]

5. Drain engine oil.

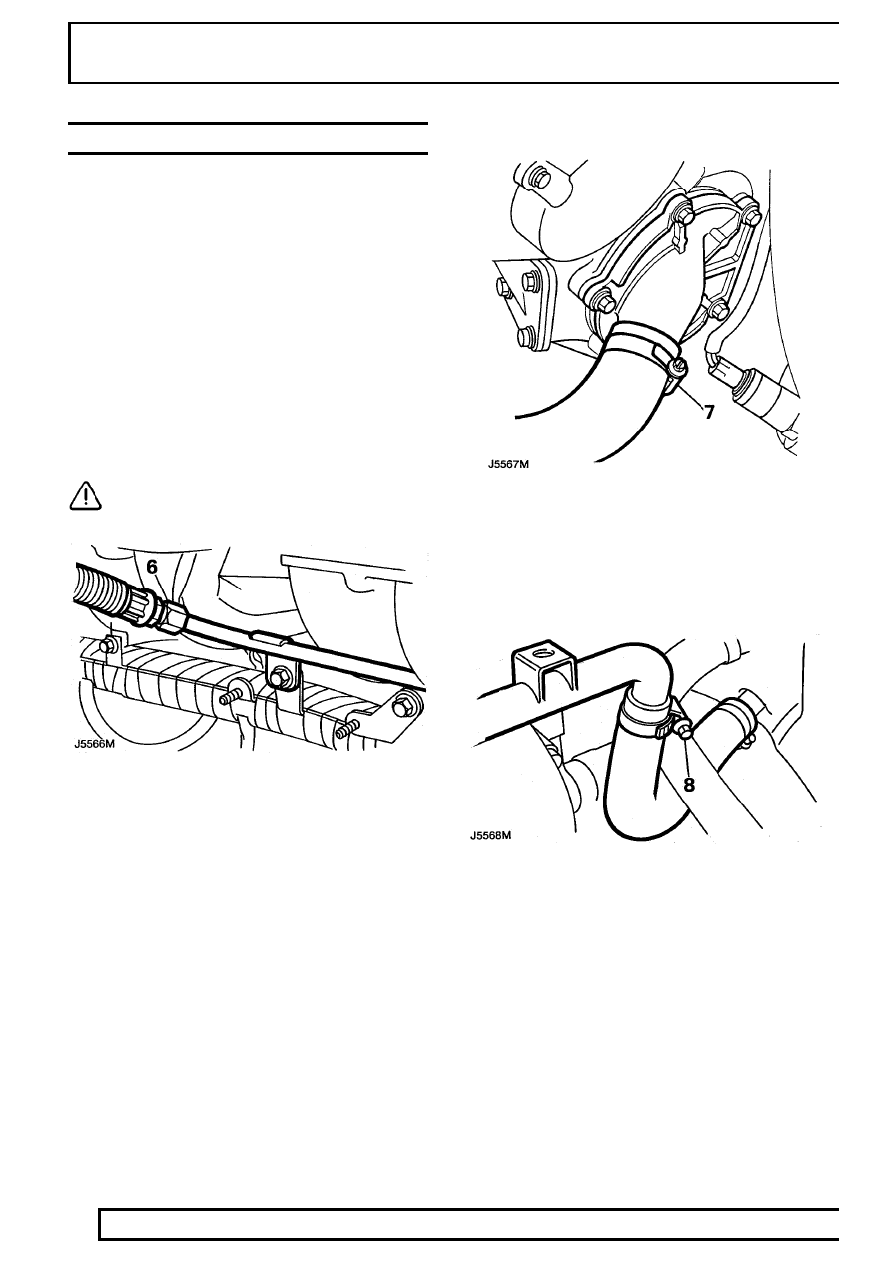

6. Position absorbent cloth around fuel pipe to fuel

rail union.
Unscrew union to relieve pressure.

CAUTION: Plug the connections

7. Release clip and disconnect hose from coolant

pump.

8. Release clip and disconnect hose from heater

rail.

Mpi

7

REPAIR

NOTE: On current models the generator
cover is omitted.

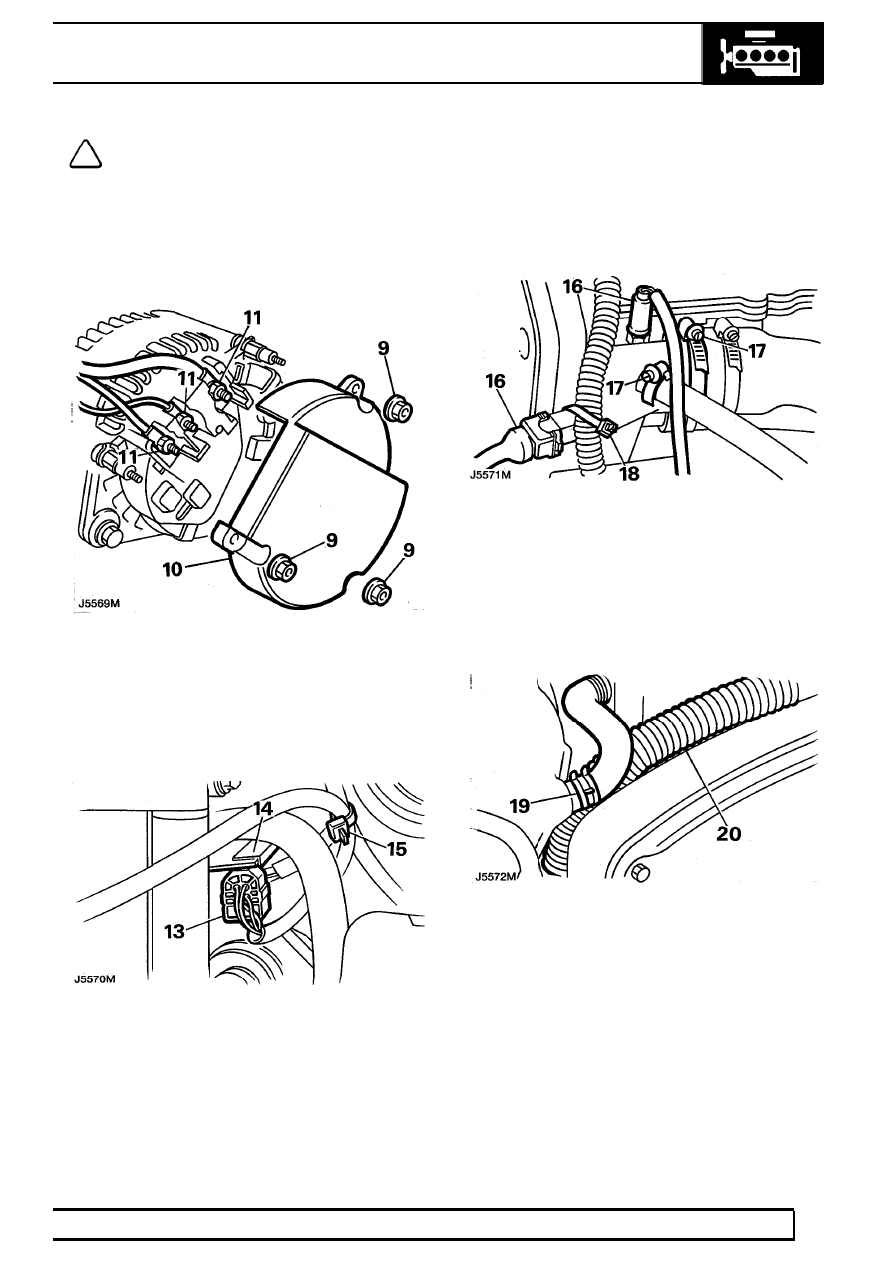

9. Remove 3 nuts securing generator rear cover.

10. Remove rear cover.
11. Remove 3 nuts securing harness to generator.
12. Remove harness.

13. Disconnect oxygen sensor multiplug.
14. Release multiplug from bracket.
15. Release harness from cable tie.

16. Disconnect 2 coolant temperature sensor

multiplugs.

17. Release clips and disconnect the bypass and

top hose.

18. Release harness lead from cable tie.

19. Release clip and disconnect breather hose from

inlet manifold.

20. Feed harness between inlet manifold and cam

cover.

12

ENGINE

8

REPAIR

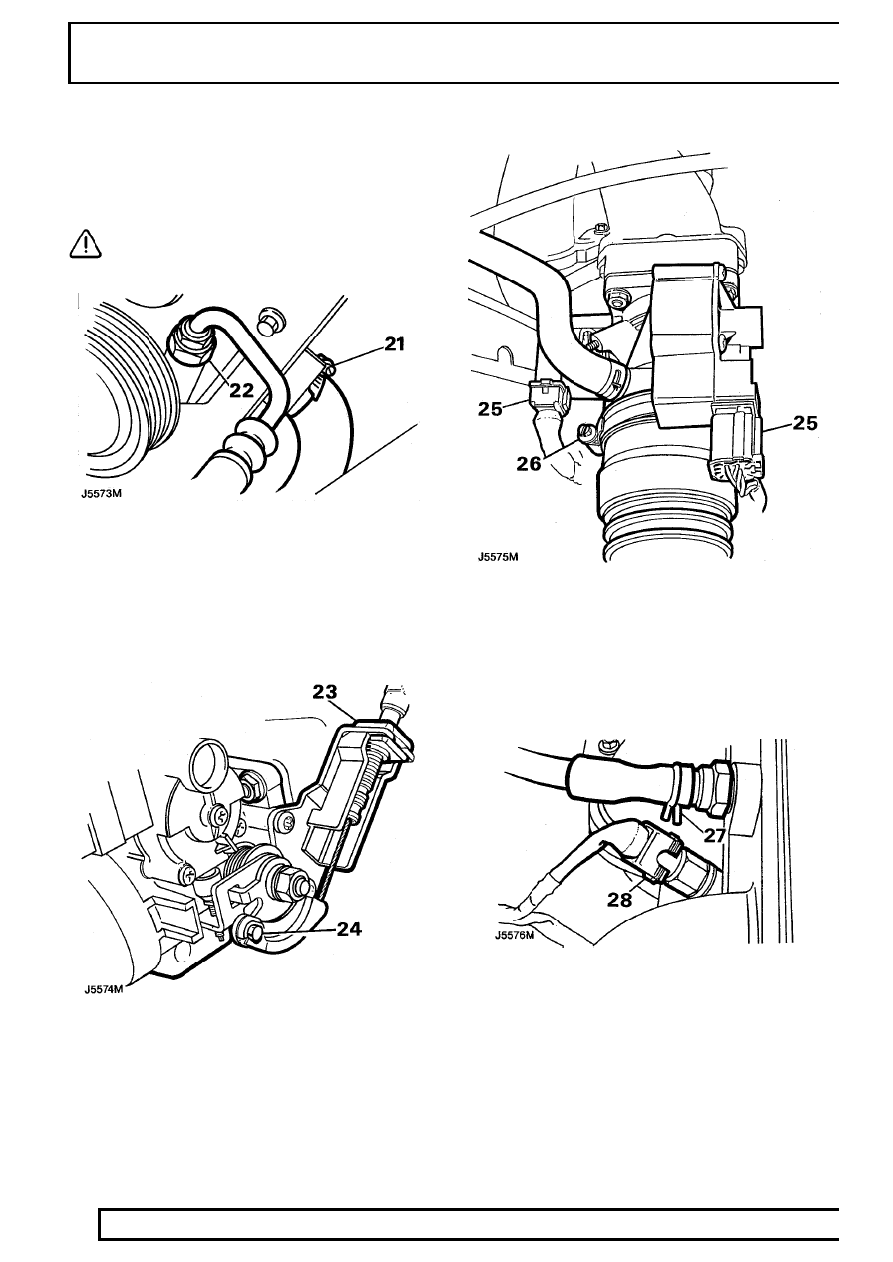

21. Release clip and disconnect inlet hose from

power steering pump.

22. Disconnect outlet pipe union at power steering

pump, discard ’O’ ring.

CAUTION: Plug the connections

23. Release throttle cable from abutment bracket.
24. Release throttle cable from cam. Also remove

coolant bypass hose from throttle housing.

25. Disconnect stepper motor and throttle

potentiometer multiplugs.

26. Release clip and disconnect hose, air cleaner to

throttle housing.

27. Release clip and disconnect brake servo hose

from manifold.

28. Disconnect fuel temperature sensor multiplug.
