Land Rover Discovery. Manual - part 39





Mpi

5

DESCRIPTION AND OPERATION

12

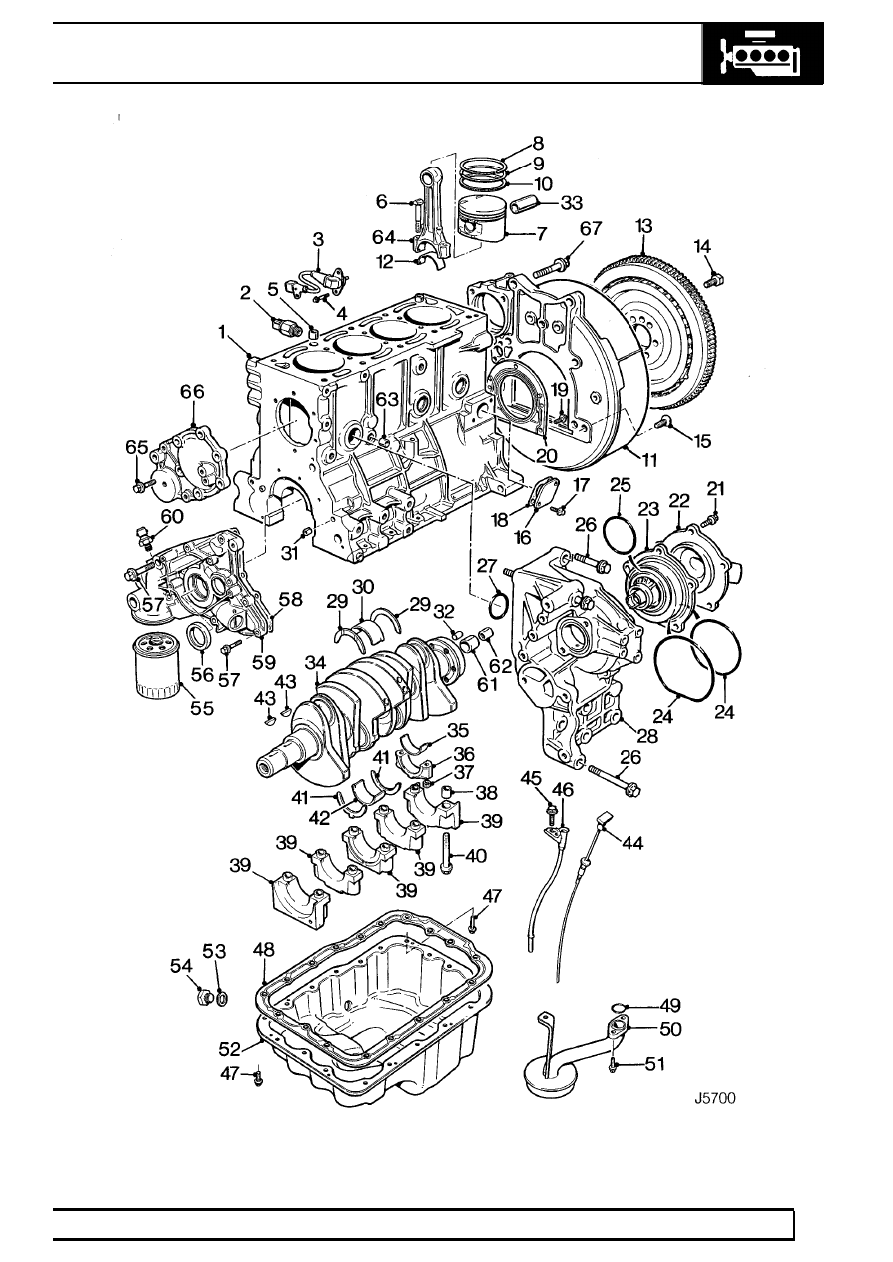

ENGINE

6

DESCRIPTION AND OPERATION

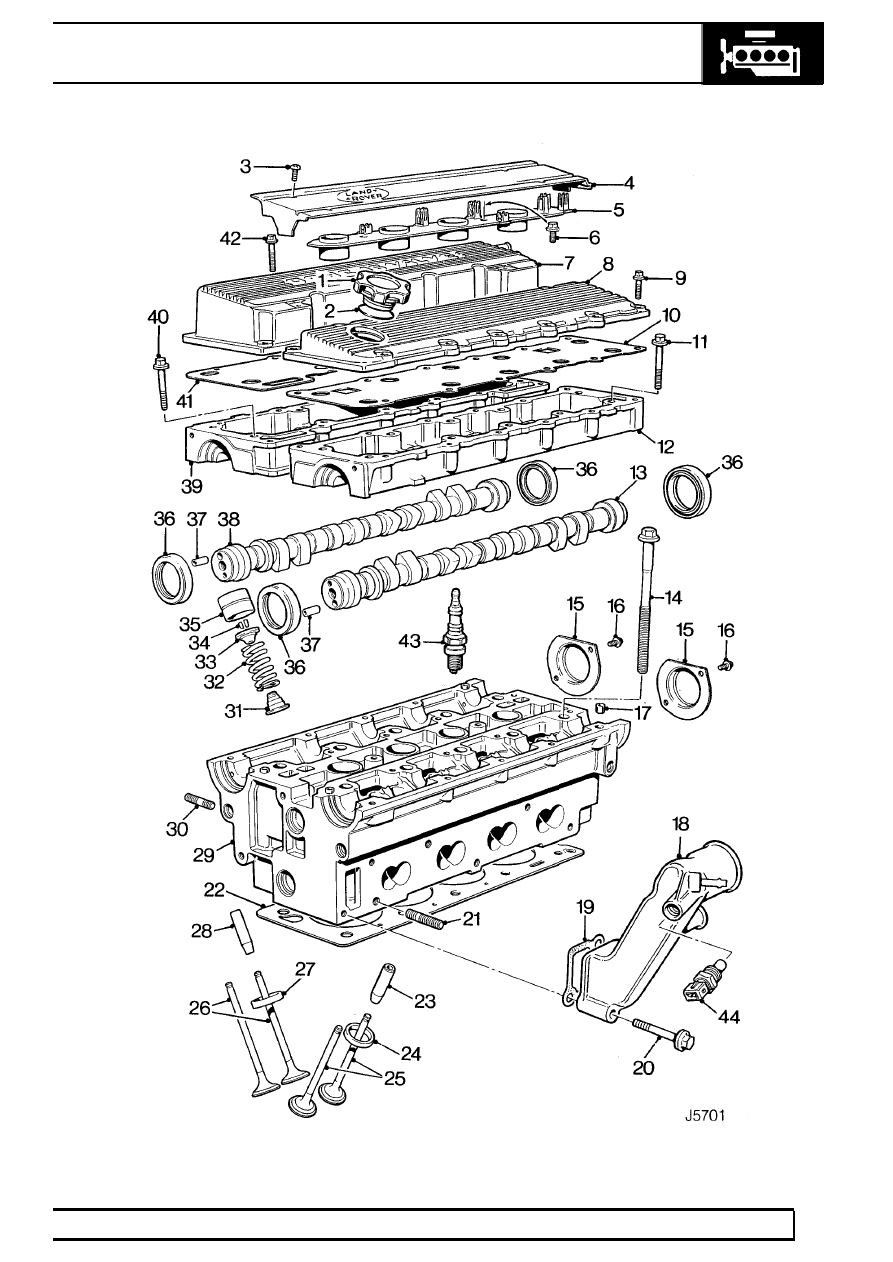

CYLINDER HEAD COMPONENTS

1. Engine oil filler cap
2. Filler cap seal
3. Screw - spark plug cover
4. Spark plug cover
5. h.t. lead plate
6. Screw - h.t. lead plate
7. Inlet camshaft cover
8. Exhaust camshaft cover
9. Bolt - exhaust camshaft cover

10. Exhaust camshaft cover gasket/baffle plate
11. Bolt - exhaust camshaft carrier
12. Exhaust camshaft carrier
13. Exhaust camshaft
14. Cylinder head bolt
15. Blanking plate
16. Bolt - blanking plate
17. Locating dowel - camshaft carrier
18. Coolant outlet elbow
19. Gasket
20. Bolt - coolant outlet elbow
21. Stud - exhaust manifold
22. Cylinder head gasket
23. Guide - exhaust valve

24. Insert - exhaust valve seat
25. Exhaust valves
26. Inlet valves
27. Insert - inlet valve seat
28. Guide - inlet valve
29. Cylinder head
30. Stud - inlet manifold
31. Valve stem oil seal
32. Valve spring
33. Valve spring cap
34. Collets
35. Tappet
36. Camshaft oil seals
37. Drive pins - camshaft timing gears
38. Inlet camshaft
39. Inlet camshaft carrier
40. Bolt - inlet camshaft carrier
41. Inlet camshaft cover gasket/baffle plate
42. Bolt - inlet camshaft cover
43. Spark plug
44. Coolant temperature sensor

NOTE: Items 15,16 & 36 on current engines
replaced by an oil plug.

See Repair, Inlet -

Exhaust Camshaft Rear Oil Plug

Mpi

7

DESCRIPTION AND OPERATION

12

ENGINE

8

DESCRIPTION AND OPERATION

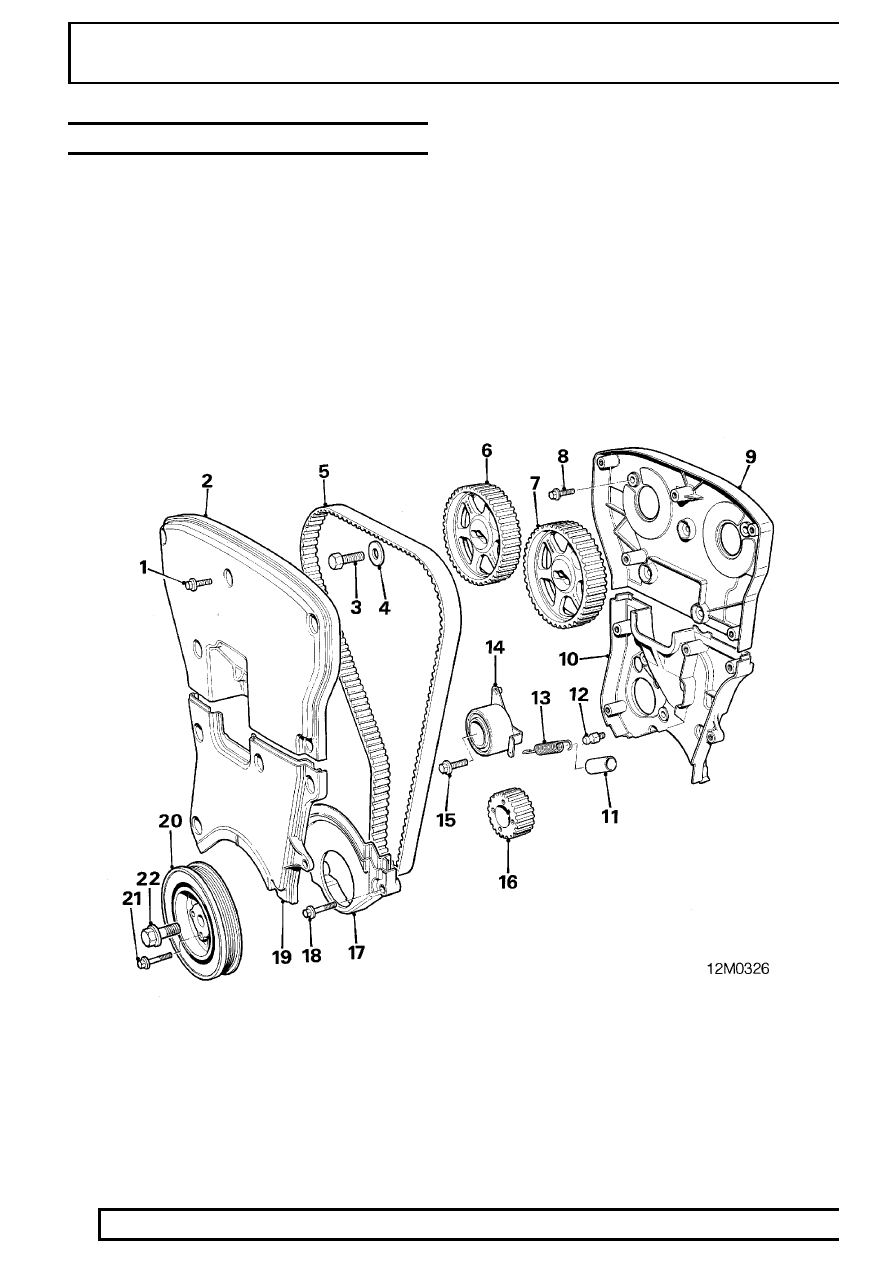

TIMING BELT COMPONENTS

1. Bolt - timing belt upper cover
2. Timing belt upper cover
3. Bolt - camshaft timing gear
4. Plain washer
5. Timing belt
6. Inlet camshaft timing gear
7. Exhaust camshaft timing gear
8. Bolt - upper timing cover backplate
9. Upper timing cover backplate

10. Lower timing cover backplate
11. Tensioner spring sleeve
12. Anchorage bolt

13. Tensioner spring
14. Tensioner pulley
15. Tensioner clamp bolt
16. Crankshaft timing gear
17. Timing belt lower cover
18. Bolt - timing belt lower cover
19. Timing belt centre cover
20. Crankshaft pulley
21. Crankshaft pulley/timing gear bolt
22. Crankshaft pulley bolt
