MAINTENANCE

5

MAINTENANCE

2. Clean or replace spark plugs as applicable.
3. It is essential that correct type of spark plugs are

fitted.

4. Incorrect grade of plugs may lead to piston

overheating and engine failure.

Remove

5. Disconnect battery negative lead. Remove H.T.

leads from spark plugs.

6. Remove plugs and washers.

7. When pushing leads onto plugs, ensure that

shrouds are firmly seated.

Fitting H.T. leads

8. Ensure replacement H.T. leads are correctly

refitted as illustrated.
Failure to observe this instruction may result in
cross-firing between two closely fitted leads
which are consecutive in firing order.

3.9 V8

4.0 V8

10

MAINTENANCE

6

MAINTENANCE

RENEW SPARK PLUGS - Mpi

Spark plugs - Mpi

Remove

1. Release 4 screws and remove spark plug cover.

2. Disconnect 4 plug leads.
3. Release plug leads from securing clips.
4. Remove spark plugs from cylinder head.

Refit

5. Inspect spark plugs.
6. Set plug gaps.

CAUTION: Use correct type and grade of
plug.

7. Apply anti-seize to plug threads. Fit spark plugs.
8. Connect and route spark plug leads as

illustrated.

9. Refit spark plug cover.

MAINTENANCE

7

MAINTENANCE

CHECK/ADJUST VALVE CLEARANCES. - Tdi

Valve adjustment.

See GENERAL SPECIFICATION

DATA, Information, 300 Tdi Engine

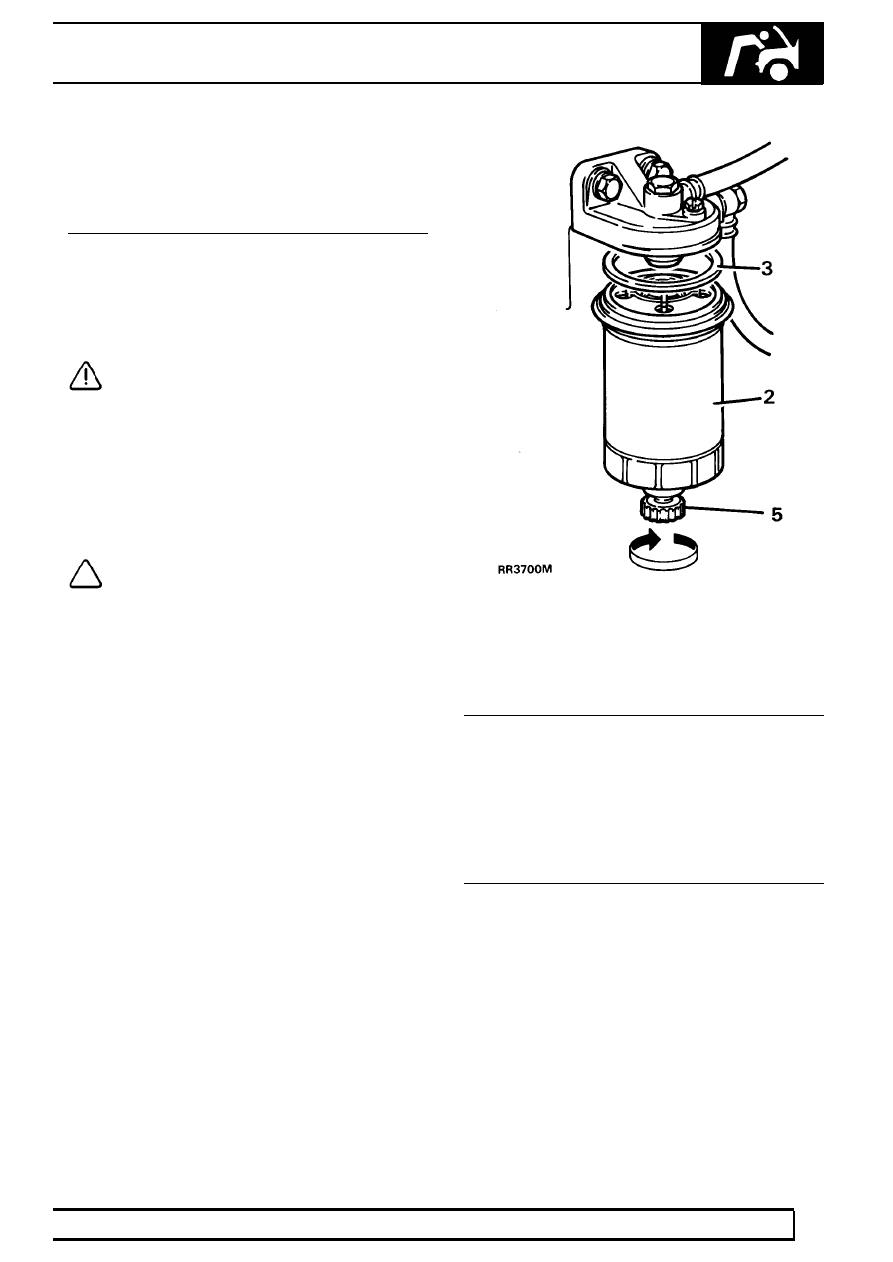

RENEW FUEL FILTER ELEMENT - Tdi

Drain off water and sediment

CAUTION: It is essential that any water
and sediment in fuel filter is drained off, as
water in fuel can result in damage to

injection pump.

1. Hold a small receptacle beneath drain cock.

Unscrew the drain cock half a turn.

2. Drain off water and sediment.
3. Tighten the drain cock immediately fuel starts to

flow from drain cock.

NOTE: Any delay in tightening drain cock
when fuel starts to flow could possibly
mean bleeding fuel system.

Renew fuel filter element

1. Clean area around filter, place a container

beneath.

2. Unscrew filter, a quantity of fuel will be released,

and discard filter.

3. Wet seal of new filter with fuel.
4. Screw new filter into position.
5. Ensure that drain cock is secure.

RENEW AIR CLEANER ELEMENT V8i CATALYST
Mpi - Tdi - V8i NON CATALYST

To renew air cleaner element - V8i, Mpi,Tdi

See FUEL SYSTEM, Repair, Air Cleaner

10

MAINTENANCE

8

MAINTENANCE

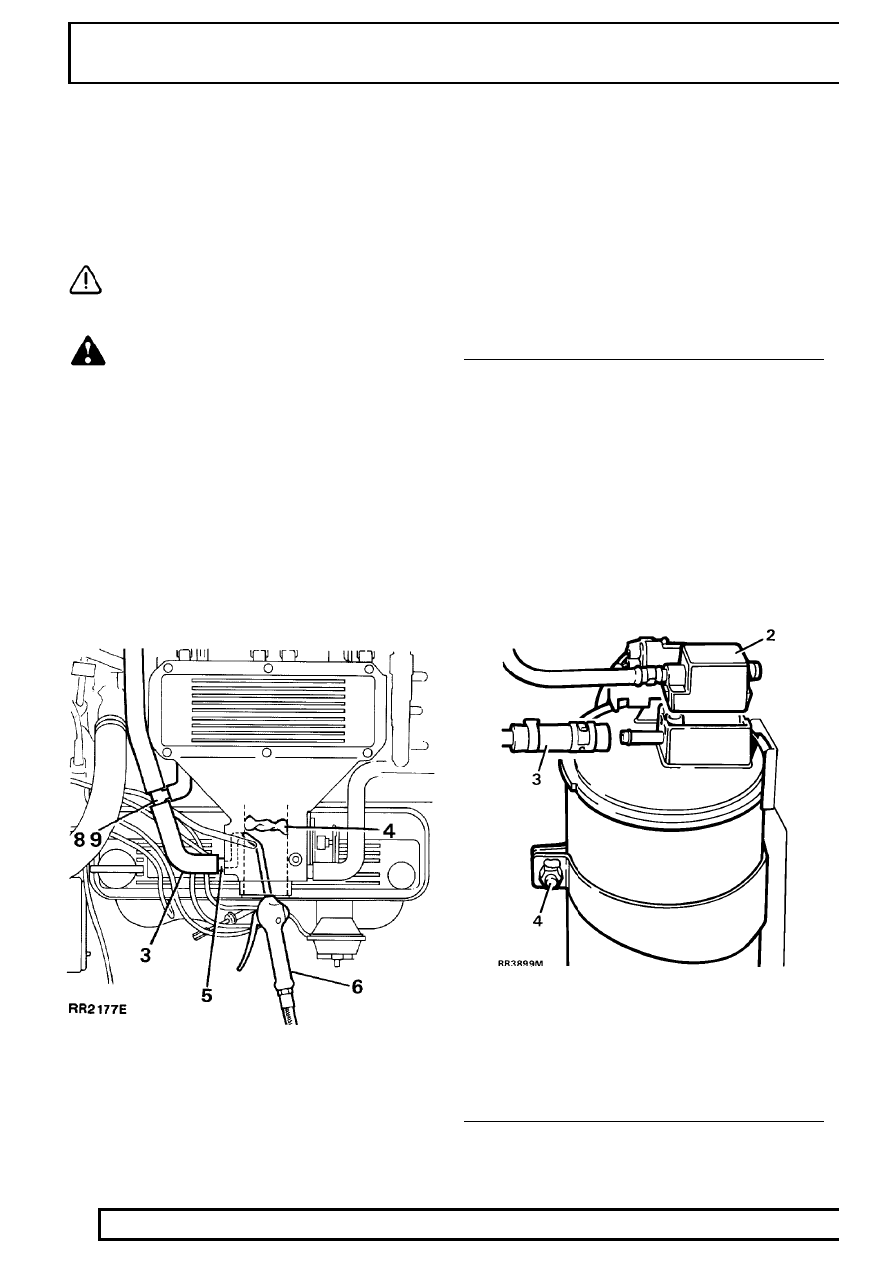

CLEAN PLENUM CHAMBER VENTILATION
PASSAGEWAY - V8i

Cleaning plenum chamber ventilation passageway
can be carried out without removing plenum chamber
from ram housing.

CAUTION: Care must be taken to prevent
debris from passageway passing beyond
throttle butterfly disc.

WARNING: Safety glasses must be worn
when performing this operation. Ensure
that debris is not blown into atmosphere

which could be harmful to other persons closeby.

1. Disconnect battery negative lead.
2. Release hose clamp and remove hose from

plenum chamber inlet.

3. Remove crankcase ventilation hose from side of

plenum chamber.

4. Insert a piece of lint free cloth down throttle

butterfly bore to prevent debris passing throttle
butterfly.

5. Place a cloth over tube protruding from side of

plenum from which ventilation hose was
removed to prevent debris from passageway
being blown into atmosphere.

6. Use a compressed air line with a slim bent

nozzle to enable passageway to be cleaned out
from within throttle butterfly bore.

7. Any remaining matter can be dislodged using

soft bent wire or pipe cleaner. Finally blow out
passageway again to remove remaining debris.

8. Remove small ’T’ piece between crankcase

ventilation hoses and check it is free from
blockages, clean as necessary.

9. Refit ’T’ piece and hoses, tighten hose clamps

securely.

RENEW CHARCOAL CANISTER - V8i- Mpi

Charcoal canister

Remove

1. Disconnect battery negative lead.
2. Pry out purge valve.
3. Disconnect pipe.
4. Loosen bolt.
5. Remove charcoal canister.

Refit

6. Reverse removal procedure.
