WIPERS AND WASHERS

1

REPAIR

WIPER MOTOR AND DRIVE RACK

Service repair no - 84.15.09

Remove

1. Disconnect battery.
2. Remove wiper arms.

NOTE: Operations 3 - 5 are for RH drive
vehicles only.

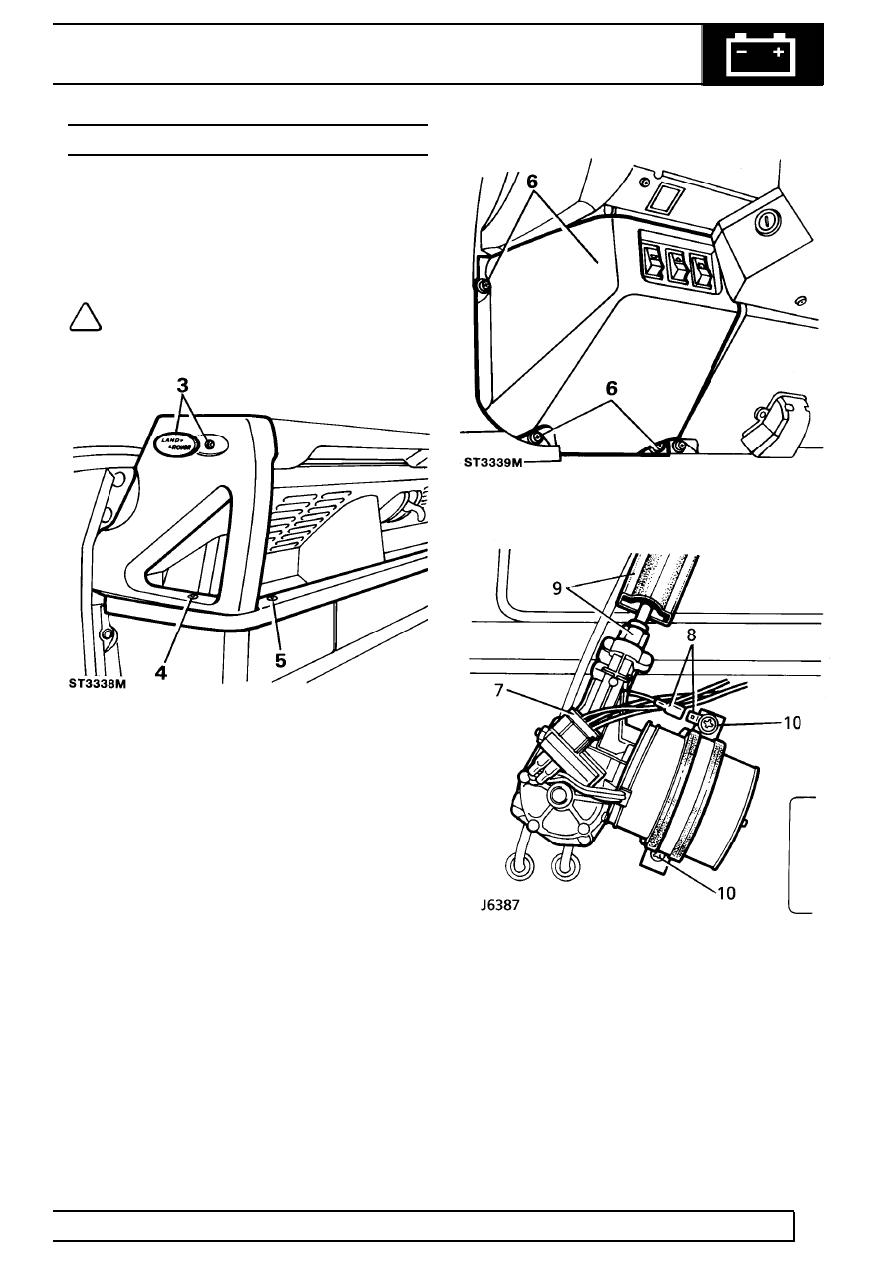

3. Prise Land Rover decal from grab handle and

remove screw.

4. Remove lower screw and lift handle from fascia.
5. Remove screw fixing finisher to wiper motor

cover.

6. Remove door check strap cover, remove 3

screws and withdraw wiper motor cover. If
applicable, disconnect switch multi-plugs and/or
radio speaker leads.

7. Disconnect multi-plug from wiper motor.
8. Disconnect wiper motor earth lead. (Not

applicable on later models)

9. Lift rubber sleeve and slacken wiper motor to

drive tube nut.

10. Remove 2 screws and release wiper motor

retaining strap.

11. Fully unscrew tube nut.
12. Pull wiper motor and drive rack clear of tube and

retrieve mounting pad and earth tag.

Refit

13. Feed wiper motor drive rack into tube until fully

seated.

14. Loosely fit drive tube securing nut.
15. Fit wiper motor securing strap, earth tag and

mounting pad. Align motor and tighten fixing
screws.

84

WIPERS AND WASHERS

2

REPAIR

16. Fully tighten tube nut and fit rubber sleeve.
17. Reconnect earth lead and multi-plug.
18. Before fitting cover and grab handle, fit wiper

blades. Reconnect battery and test operation of
wiper motor and drive assembly. If necessary,
adjust position of wiper blades.

19. Fit wiper motor cover and door check strap

cover.

20. On RH drive vehicles, fit finisher and grab

handle.

WIPERS AND WASHERS

3

REPAIR

WIPER MOTOR AND DRIVE RACK - VEHICLE
WITH AIR CONDITIONING, LH DRIVE

Service repair no - 84.15.20

Remove

1. Disconnect battery.
2. Remove wiper arms.

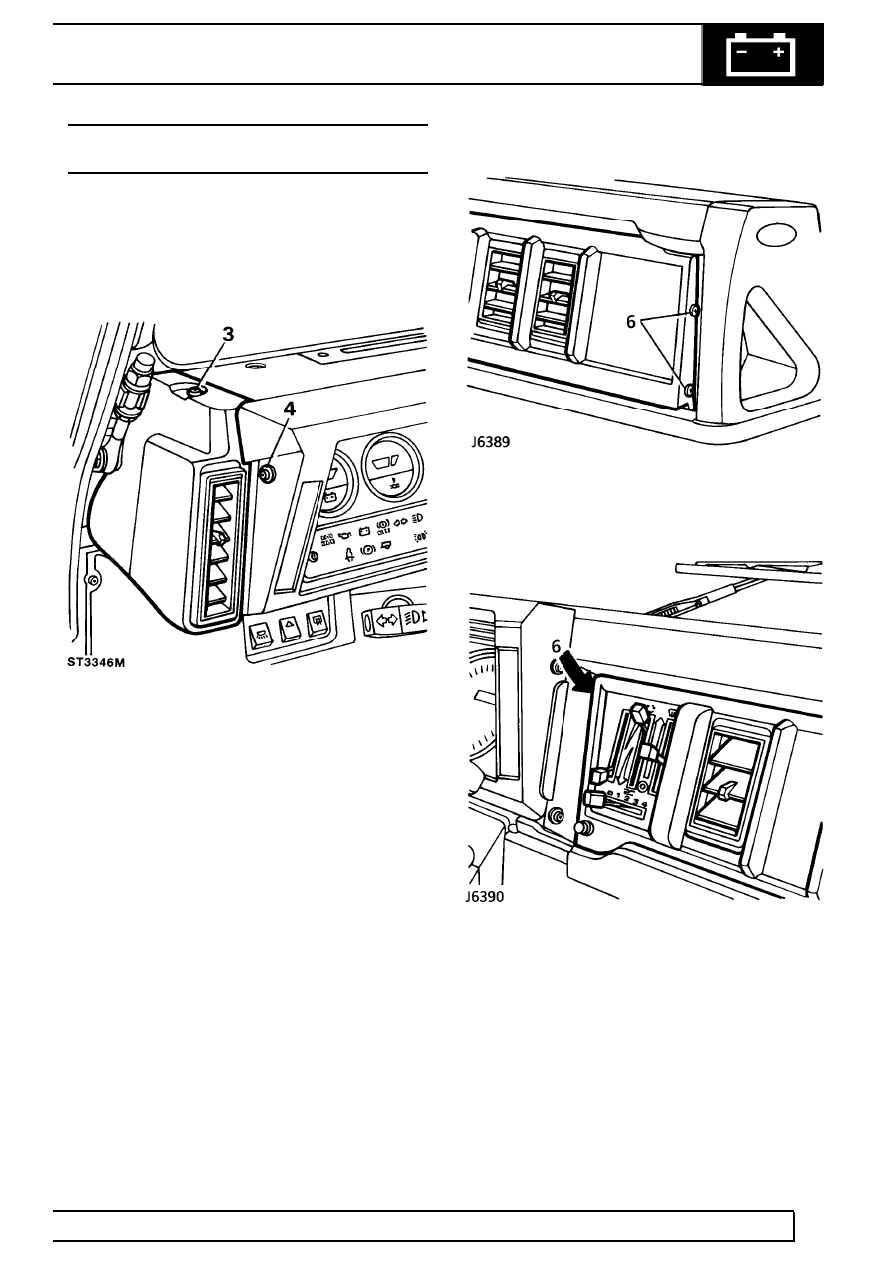

3. Remove single screw and remove fascia side

panel.

4. Remove 5 screws and withdraw instrument

panel as far as possible without straining wires
and cables.

5. Remove steering wheel

See STEERING,

Repair, Steering wheel.

6. Remove 2 screws at RH side and single screw

at LH side, inside instrument cowel, and
withdraw air conditioning panel and controls.

7. Release fascia panel LH support bracket.
8. Remove wiper motor cover finisher.

84

WIPERS AND WASHERS

4

REPAIR

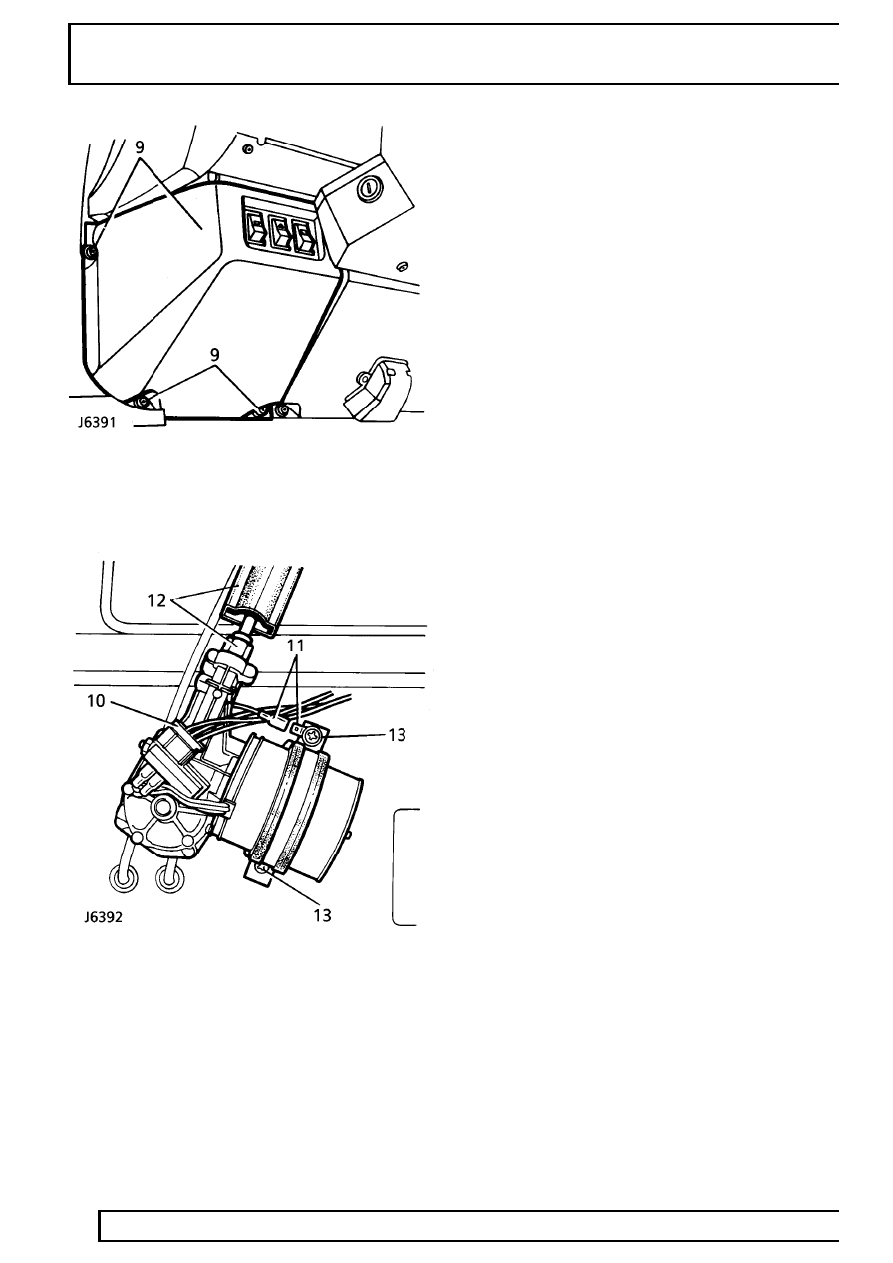

9. Remove door check strap cover and 3 screws

and withdraw wiper motor cover. If applicable,
disconnect switch multi-plugs and/or radio
speaker leads.

10. Disconnect wiper motor multi-plug.
11. Disconnect earth lead. (Not applicable on later

models)

12. Lift rubber sleeve from wiper motor and slacken

wiper motor to drive tube nut.

13. Remove 2 screws and release wiper motor

retaining strap, complete with mounting pad and
earth tag.

14. Pull wiper motor and drive rack clear of drive

tubes.

Refit

15. Feed drive rack into drive tube until fully located

in wheel boxes.

16. Finger tighten drive tube nut.
17. Position motor mounting pad, fit retaining strap,

including earth tag and secure wiper motor
assembly.

18. Fully tighten drive tube nut and fit rubber sleeve.
19. Fit wiper motor multi-plug and earth lead to tag

on motor retaining strap.

20. Before fitting fascia panels, fit wiper blades,

reconnect battery and test wiper operation.

21. Refit fascia panels, noting that air conditioning

panel must be located and secured, on LH side,
with single screw, before instrument panel is
fitted.

22. Fit steering wheel

See STEERING, Repair,

Steering wheel.
