HEATING AND VENTILATION

6

REPAIR

HEATER CONTROL CABLE - AIR DISTRIBUTION

Service repair no - 80.10.12

Remove

1. Disconnect battery.
2. Remove steering wheel

See STEERING,

Repair, Steering wheel.

3. Remove steering column nacelle

See

STEERING, Repair, Steering column nacelle.

4. Remove instrument panel

See INSTRUMENTS,

Repair, Instrument panel.

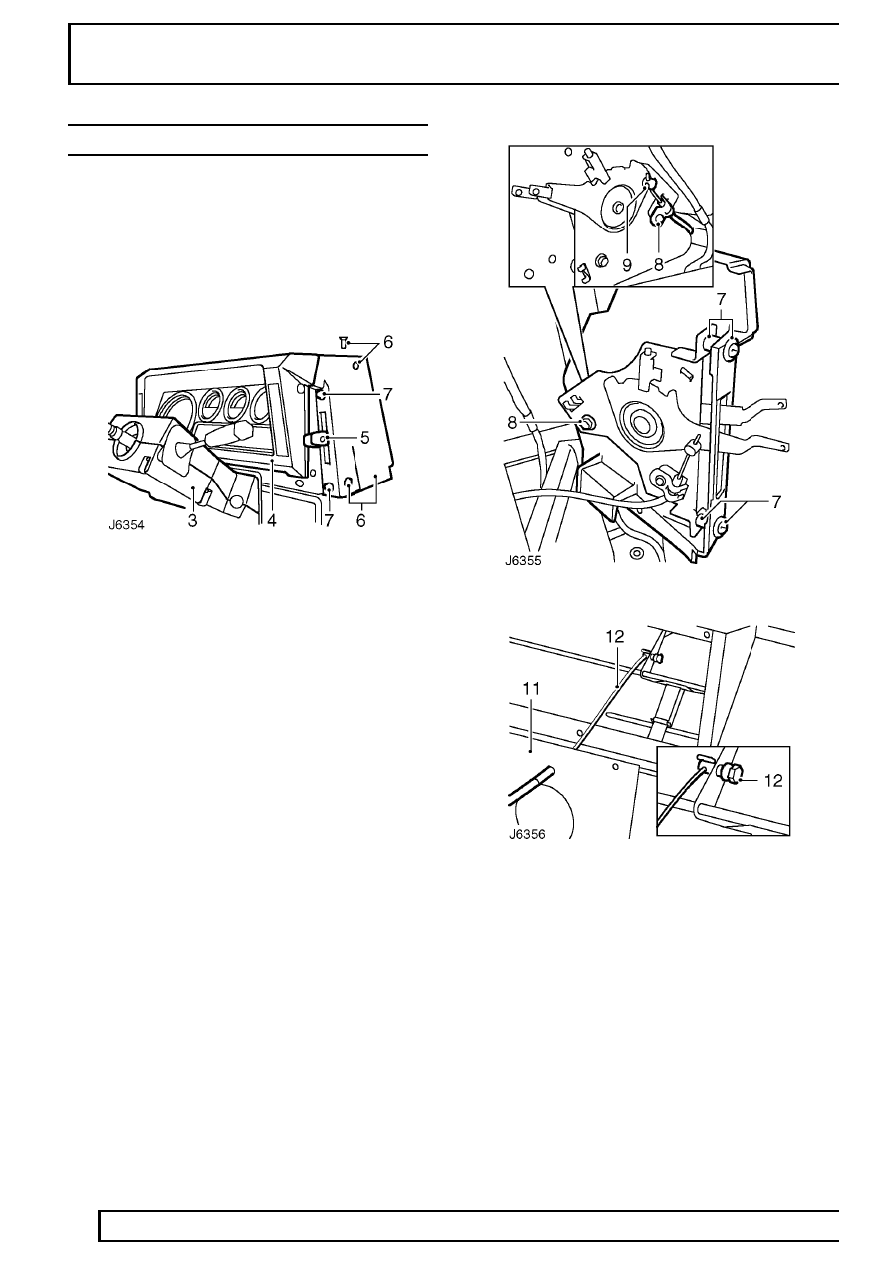

5. Remove retaining screws and pull off air

distribution and temperature control lever knobs.

6. Remove 3 screws and detach side cover,

complete with control lever assembly.

7. Remove 2 screws securing control lever

assembly to side cover and remove cover. Note
plastic screw spacers fitted between cover and
control lever assembly and retain.

8. Remove small bolt and release outer cable

retaining clip.

9. Slacken grub screw and release inner cable from

clevis.

10. Remove lower fascia panel assembly

See

CHASSIS AND BODY, Repair, Lower fascia
panel (heater duct) assembly.

11. Remove 19 screws and lift off heater duct cover.
12. Slacken vent flap trunnion fixing, release air

distribution control cable and remove from
heater duct.

13. Check condition of foam sealant on heater duct

cover and renew if necessary.

HEATING AND VENTILATION

7

REPAIR

Refit

14. Fit new control cable through heater duct cover

and secure to vent flap trunnion. Bend over
cable end to fully secure.

15. Fit heater duct cover.
16. Fit lower fascia panel assembly to fascia

bulkhead

See CHASSIS AND BODY, Repair,

lower fascia panel (heater duct) assembly.

17. Route control cable along fascia bulkhead to

contol lever assembly.

18. With control lever in closed position, secure

cable to clevis.

19. Fit outer cable retaining clip to lever assembly.
20. Fit lever assembly to side cover. Ensure screw

spacers are fitted between cover and lever
assembly.

21. Fit side cover to fascia cowl.
22. Fit control lever knobs.
23. Fit instrument panel

See INSTRUMENTS,

Repair, Instrument panel.

24. Fit steering column nacelle

See STEERING,

Repair, Steering column nacelle.

CONTROL CABLE AND BLOWER MOTOR SWITCH

Service repair no - 80.10.17 - Control cable
Service repair no - 80.10.22 - Blower motor switch

Remove

1. Disconnect battery.

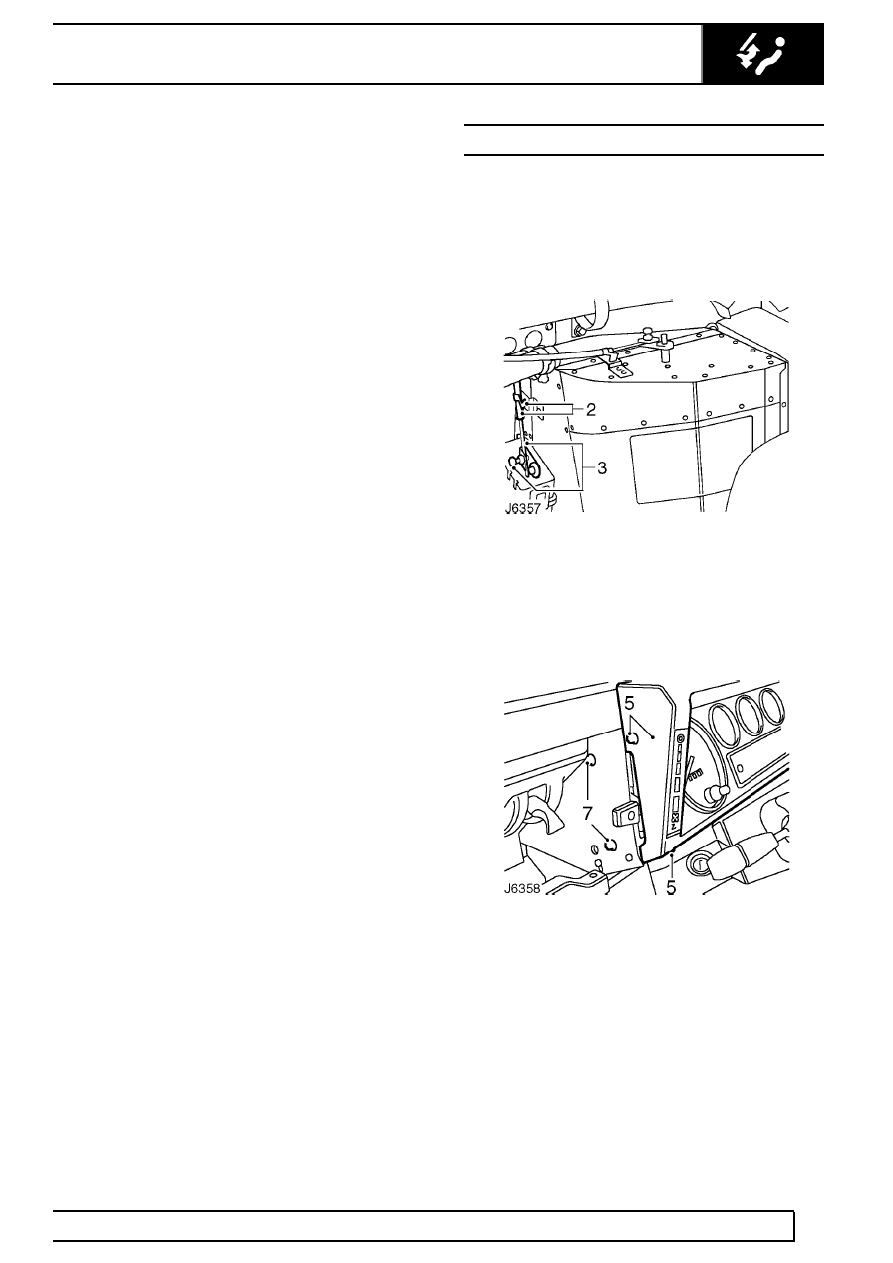

2. From inside engine compartment, release outer

cable retaining clip at heater unit.

3. Slacken trunnion fixing and release inner cable

from heater unit flap lever.

4. Release 2 retaining clips securing control cables

to engine bulkhead and heater hoses.

5. Remove 4 screws securing instrument panel to

fascia cowl.

6. Pull instrument panel away from fascia and

disconnect speedometer cable to ease access to
control cable.

7. Remove 2 screws securing control lever

assembly to side of fascia panel cowl. Note
plastic screw spacers fitted between cowl and
lever assembly and retain.

80

HEATING AND VENTILATION

8

REPAIR

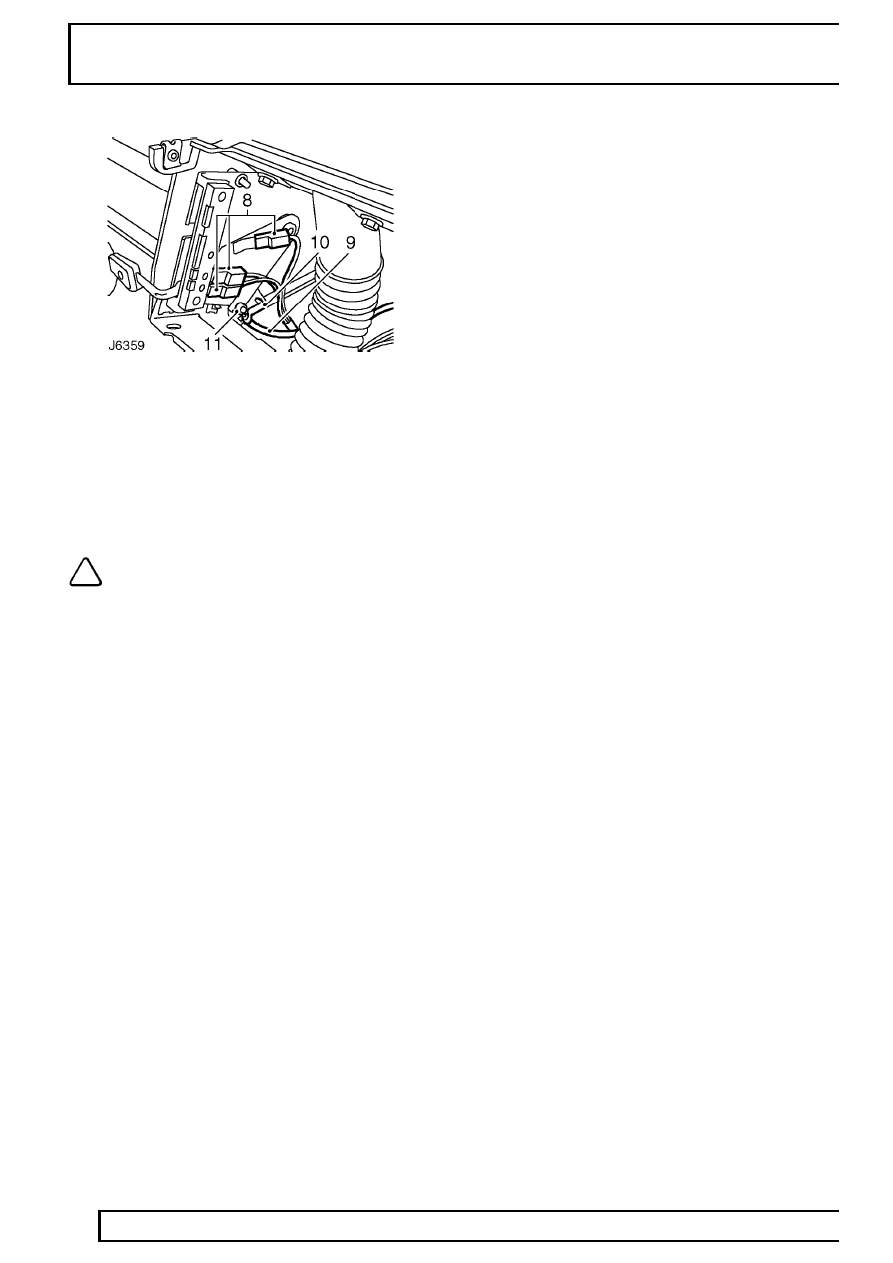

8. Release lever assembly and disconnect 3

blower motor leads, noting their positions.

9. Pull control cable through bulkhead grommet

and out from instrument panel cowl.

10. Release retaining clip securing outer cable to

lever assembly.

11. Release inner cable from lever peg.

NOTE: If the blower motor switch is faulty
the complete lever assembly will have to
be renewed.

Refit

12. Fit new control cable to lever assembly peg.
13. Fit retaining clip to secure outer cable.
14. Reconnect blower motor leads.
15. Route cable to rear of instrument panel cowl,

along bulkhead and out through grommet into
engine compartment.

16. Fit lever assembly to panel cowl. Ensure screw

spacers are fitted between cowl and lever
assembly.

17. Fit instrument panel to fascia cowl.
18. With lever in closed position, fit control cable to

heater unit flap lever trunnion.

19. Secure outer cable with retaining clip.
20. Secure control cables to engine bulkhead and

heater hoses with retaining clips.

21. Reconnect battery.

AIR CONDITIONING

1

DESCRIPTION AND OPERATION

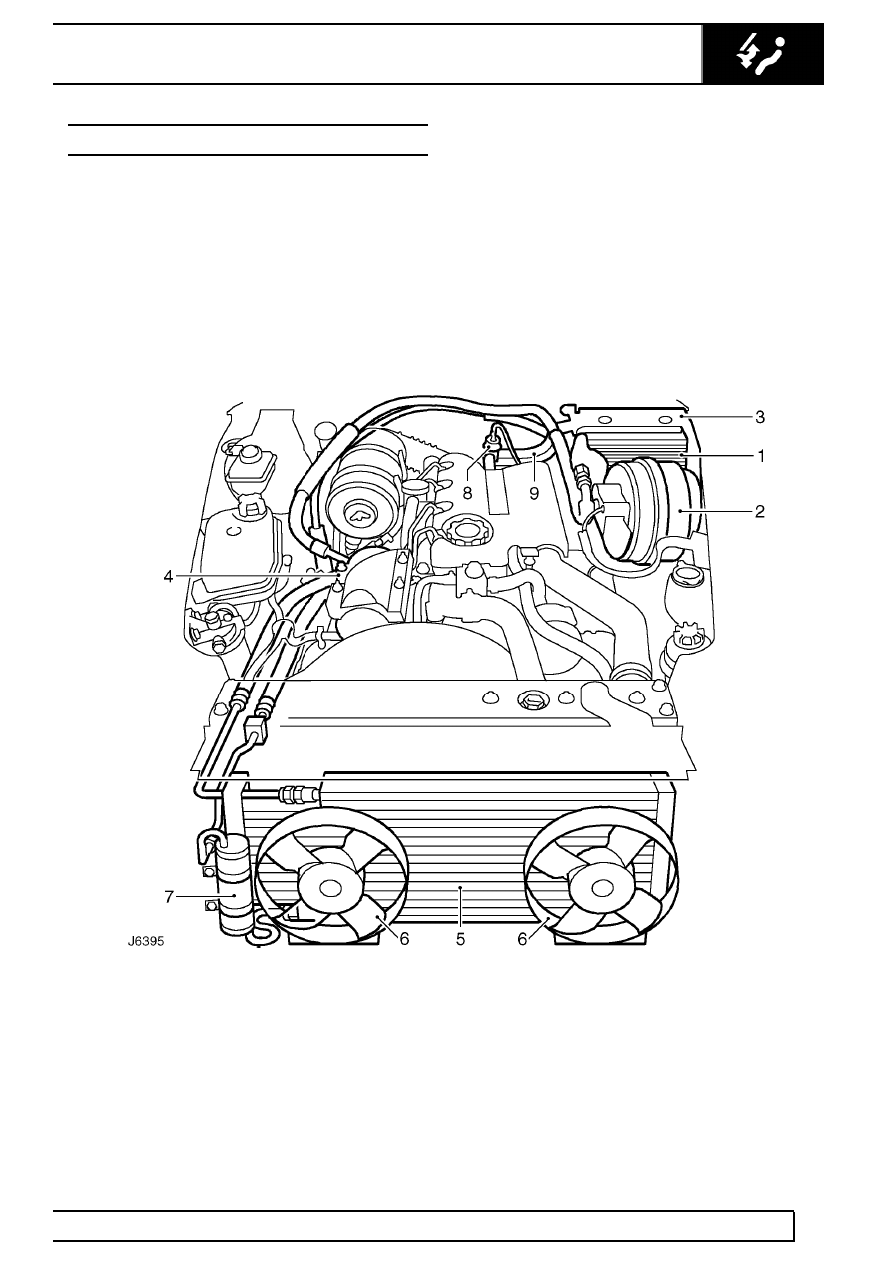

AIR CONDITIONING SYSTEM

Description

Air conditioning is an optional system which provides
fully integrated climate control for the vehicle interior.
The air conditioning system comprises four major
units as follows:- An evaporator matrix and expansion
valve (1), housed in the heater/ cooler unit (3), an
engine mounted compressor (4), a condenser (5),

mounted in front of the radiator, and a receiver/drier
(7) located to the right of the condenser.
Ancillary components in the system comprise a blower
motor (2), also housed in the heater/cooler unit, and
condenser cooling fan motors (6), mounted on a
support frame. The four major units are interconnectd
by preformed metal and flexible refrigerant pipes as
illustrated below (RH drive installation shown).
Coolant flow to a heater matrix, housed in the heater
cooler unit, is controlled by a water valve (8) from a
combined air conditioning panel on the vehicle fascia.

1. Evaporator matrix and expansion valve
2. Blower motor
3. Heater/cooler unit
4. Compressor
5. Condenser

6. Condenser fan motors
7. Receiver/drier
8. Water valve
9. Heater matrix feed and return hoses
