MANUAL GEARBOX

2

FAULT DIAGNOSIS

Symptom - Noise from gearbox in one or more
gears when being driven.

1. Check lubricant specification and level, if low do

not top up at this stage.

2. Drain lubricant and check for contamination or

metal particles.
Suspect worn roller bearings on particular
mainshaft gears, see Overhaul Manual.

MANUAL GEARBOX

1

ADJUSTMENT

GEAR CHANGE LEVER BIAS SPRING - ADJUST

Service repair no - 37.16.26

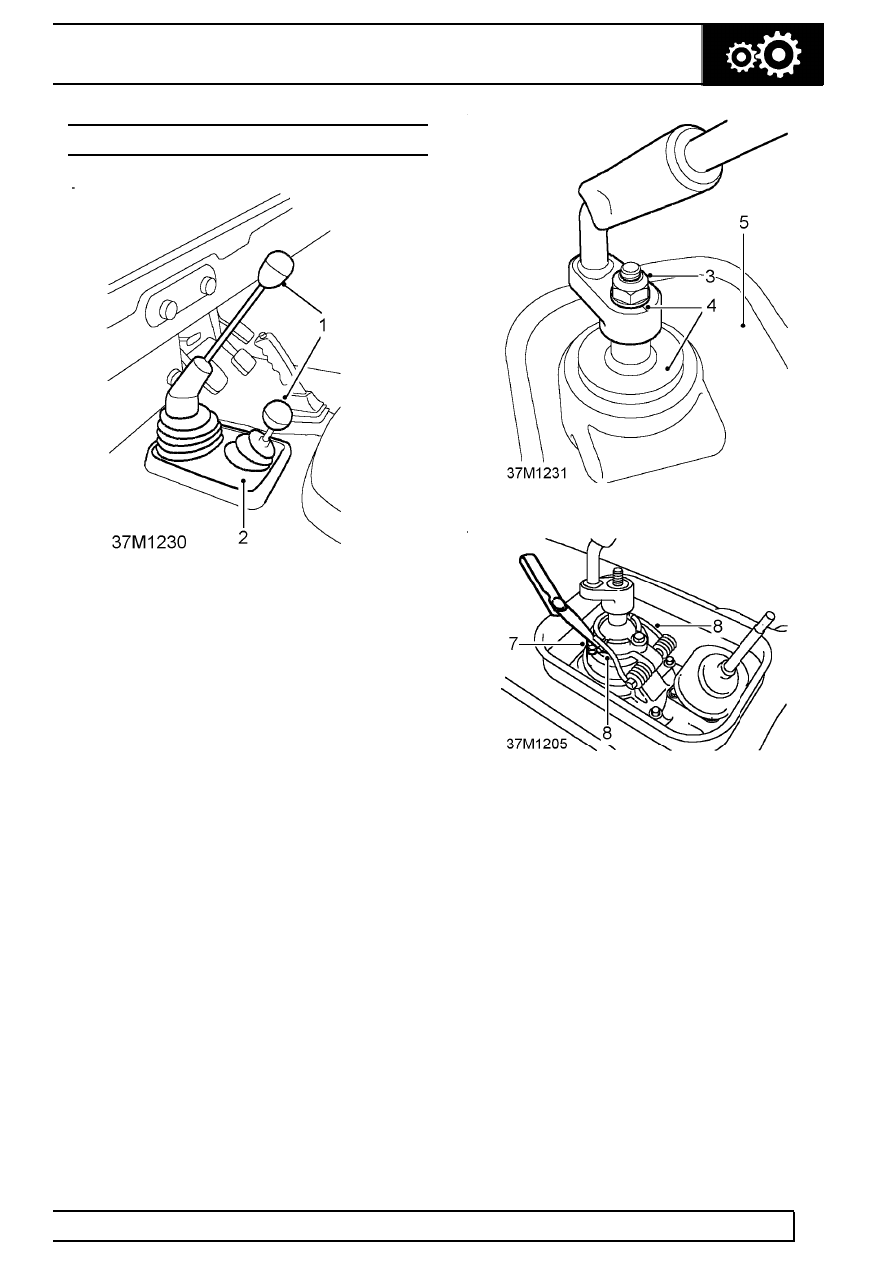

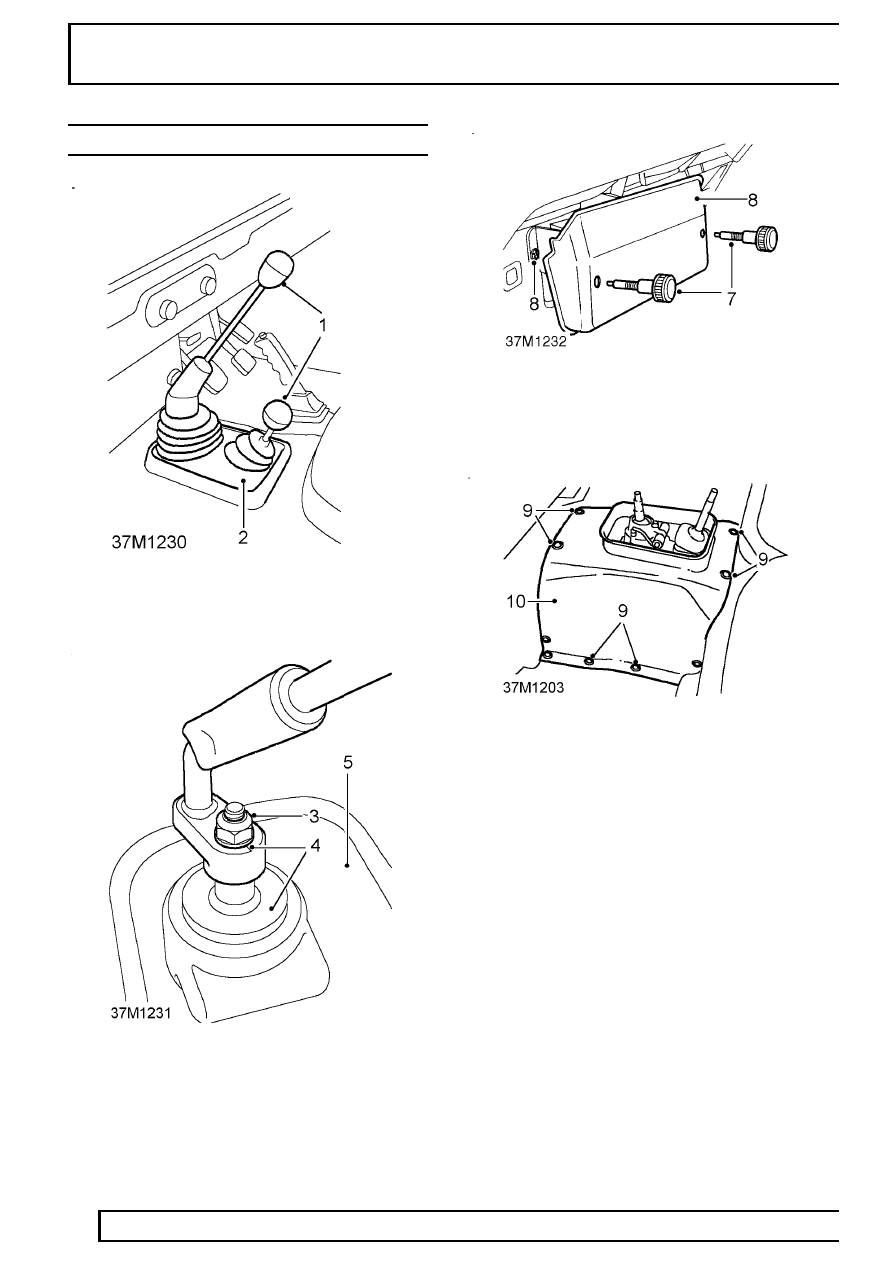

1. Remove gear lever and transfer box lever knobs.
2. Remove gear lever cover.
3. Remove nut and washer securing gear lever.
4. Mark gear lever spline setting, remove lever and

gaiter from lower lever.

5. Remove insulation pad from tunnel aperture.
6. Fit gear lever and select 3rd or 4th gear.
7. Slacken adjustment screw locknuts.
8. Adjust screws until both legs of bias springs are

approximately 0.5mm clear of gear lever cross
pin.

9. Apply a slight load to gear lever in a LH direction

and adjust RH screw downward until RH spring
leg just makes contact with cross pin.

10. Repeat procedure for LH adjustment screw.
11. Lower both adjustment screws equal amounts

until radial play is eliminated.

12. Tighten locknuts.
13. Return gear lever to neutral position and rock

across gate several times. The gear lever should
return to 3rd and 4th gate.

14. Remove gear lever.
15. Fit insulation pad.
16. Locate gaiter over lower lever and bias springs.
17. Fit gear lever to lower lever spline, secure with

new nyloc nut and tighten to

25 Nm (18 lbf/ft).

18. Fit gear lever cover.
19. Fit gear lever and transfer box lever knobs.

37

MANUAL GEARBOX

2

ADJUSTMENT

FIFTH GEAR STOP SCREW - ADJUST

Service repair no - 37.16.67

1. Remove gear lever and transfer box lever knobs.
2. Remove gear lever cover.

3. Remove nut and washer securing gear lever.
4. Mark gear lever spline setting, remove lever and

gaiter from lower lever.

5. Remove insulation pad from tunnel aperture.
6. Remove tunnel carpet.

7. Remove retaining screws and release fuse box

cover.

8. Remove 2 screws and release fuse box from

bulkhead to assist next operation.

9. Remove 16 screws securing tunnel cover to

vehicle body.

10. Manouvre tunnel cover to clear handbrake lever

and remove from vehicle.

11. Fit gear lever and knob and select reverse gear.

MANUAL GEARBOX

3

ADJUSTMENT

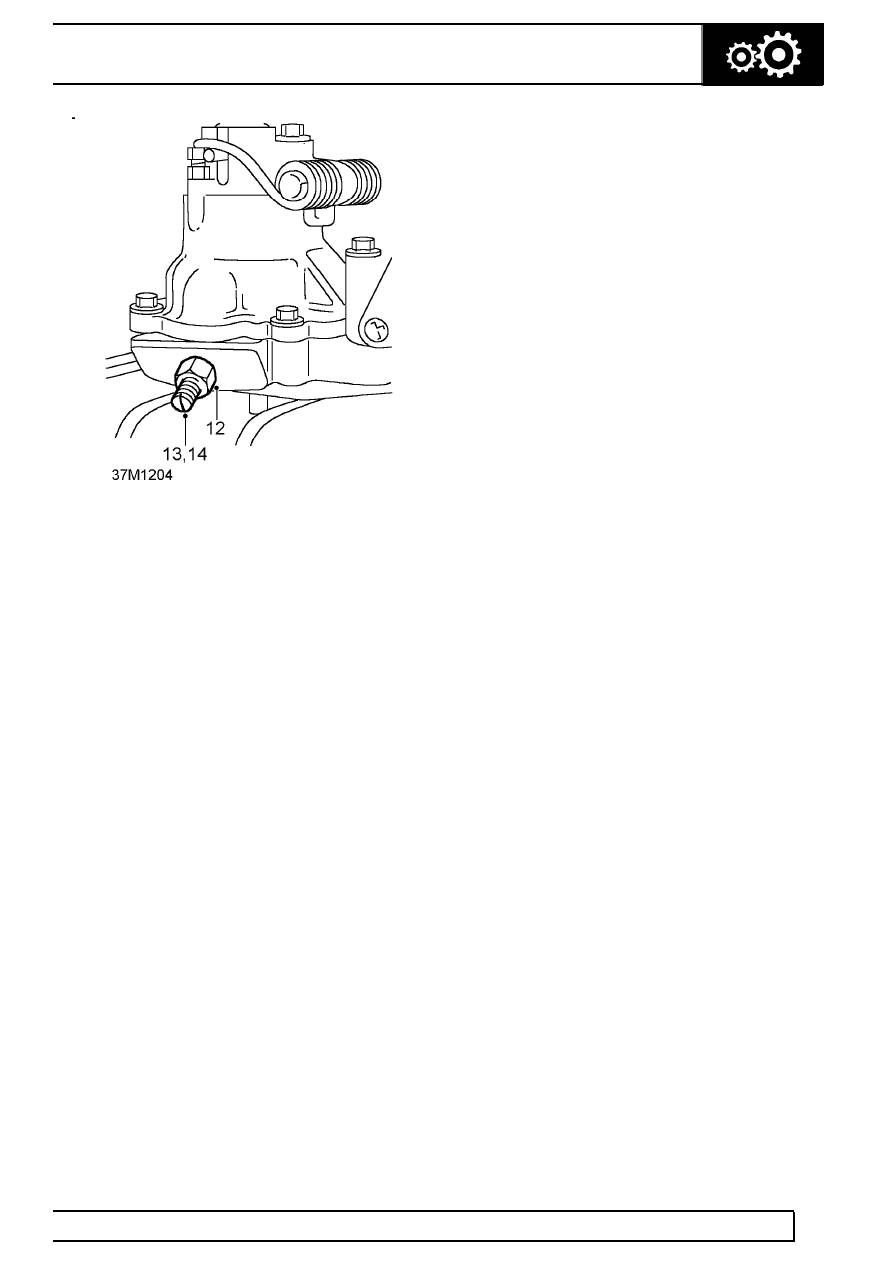

12. Slacken stop screw locknut.
13. Apply light pressure to gear lever towards LH

side and turn screw clockwise until it abuts yoke.

14. Turn screw anti-clockwise until 25 mm freeplay

is felt at gear lever knob. Ensure 5th gear can be
engaged.

15. Tighten stop screw locknut.
16. Check that all other gears are selectable.
17. Remove gear lever.
18. Manouvre tunnel cover into position and secure

with 16 screws.

19. Fit fuse box and cover.
20. Fit tunnel carpet.
21. Fit insulation pad into tunnel aperture.
22. Locate gaiter over lower lever and bias springs.
23. Fit gear lever to lower lever spline, secure with

new nyloc nut and tighten to

25 Nm (18 lbf/ft).

24. Fit gear lever cover.
25. Fit gear lever and transfer box lever knobs.
