CIGAR LIGHTER - FRONT - FROM 02MY

Service repair no - 86.65.60

Remove

1. Disconnect battery negative lead. See this

Section.

2. Remove fascia console. See CHASSIS AND

BODY, Repair.

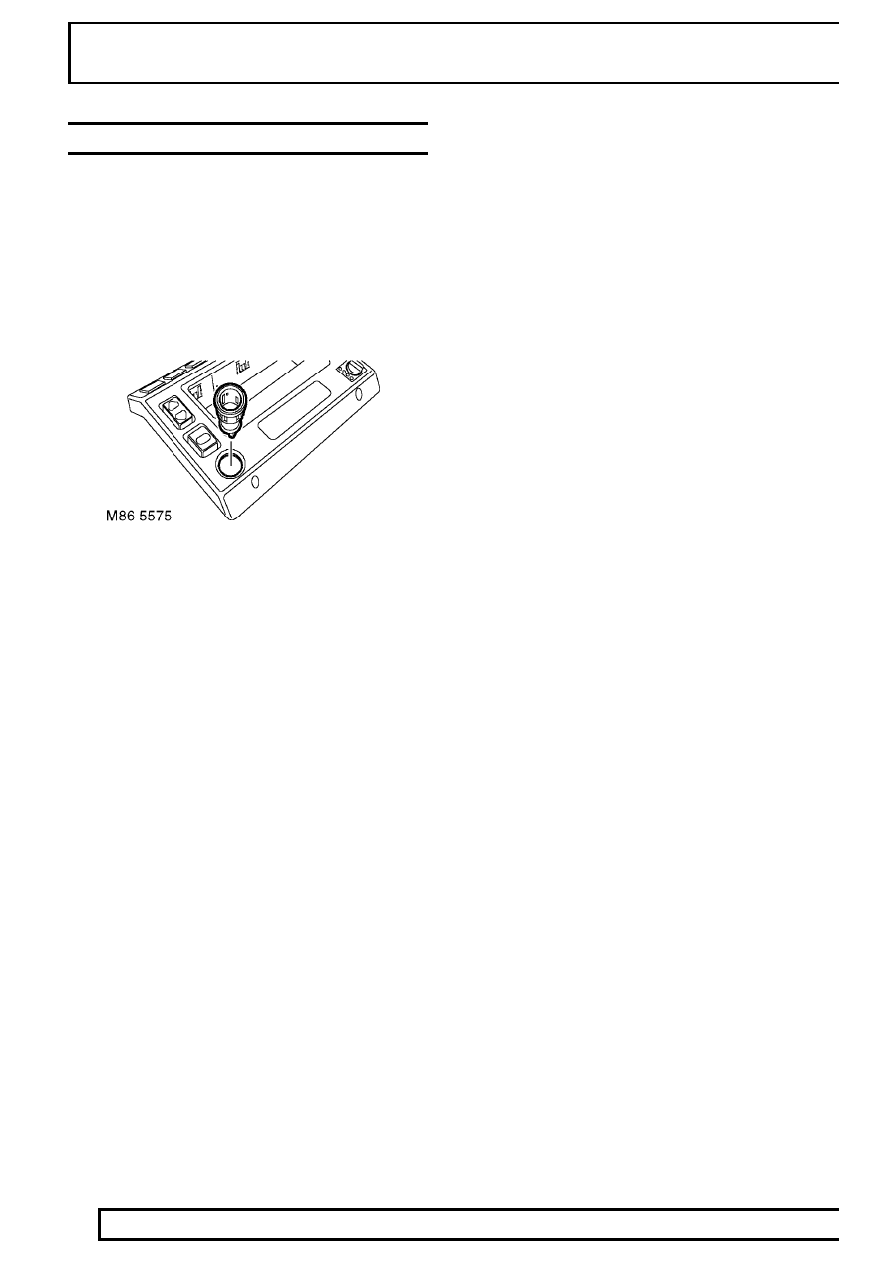

3. Release cigar lighter body and remove from

console.

Refit

4. Fit and secure cigar lighter body to console.
5. Fit fascia console. See CHASSIS AND BODY,

Repair.

6. Connect battery negative lead. See this

Section.

88 - INSTRUMENTS

CONTENTS

Page

DESCRIPTION AND OPERATION

FASCIA CONSOLE

2

..............................................................................................

REPAIR

INSTRUMENT PACK

1

...........................................................................................

CLOCK

2

.................................................................................................................

88

INSTRUMENTS

2

DESCRIPTION AND OPERATION

FASCIA CONSOLE

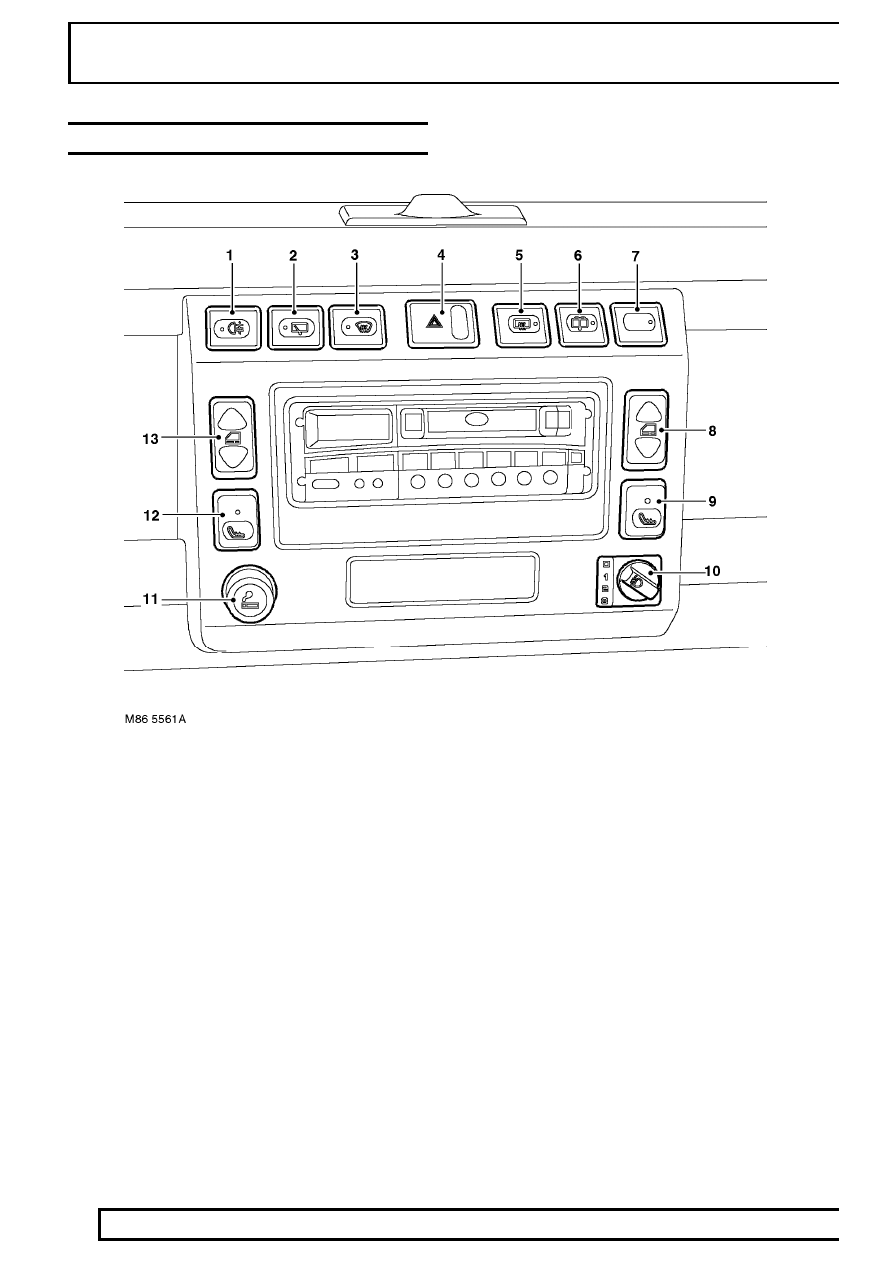

1. Rear fog lamp switch
2. Rear wiper switch
3. Heated front screen switch (if fitted)
4. Hazard warning lamp switch
5. Heated rear window switch
6. Rear washer switch
7. Front fog lamps switch (if fitted)

8. RH front window switch
9. RH heated front seat switch (if fitted)

10. Headlamp levelling control switch
11. Cigar lighter (if fitted)
12. LH heated front seat switch (if fitted)
13. LH front window switch

INSTRUMENTS

3

DESCRIPTION AND OPERATION

For 02MY a new fascia console has been introduced
to accommodate the additional switches for electric
windows etc.

The console comprises a plastic moulding secured to
the fascia with five screws. The new console allows
existing switches to be repositioned and has provided
the opportunity to commonise the switches with other
Land Rover models. The switches and components
located in the console are as follows:

•

Cigar lighter (if fitted)

•

Headlamp levelling control

•

LH and RH heated front seat switches (if fitted)

•

LH and RH front window lift switches

•

Front fog lamp switch (if fitted)

•

Rear fog lamp switch

•

Rear wash/wipe switch

•

Rear wiper switch

•

Hazard warning lamp switch

•

Heated rear window switch

•

Heated front screen switch (if fitted)

A central cut-out in the console provides for the
installation of the radio, where fitted, or a coin tray for
markets without a standard radio installation.
