Defender (1999-2002). Manual - part 134

86

ELECTRICAL

8

REPAIR

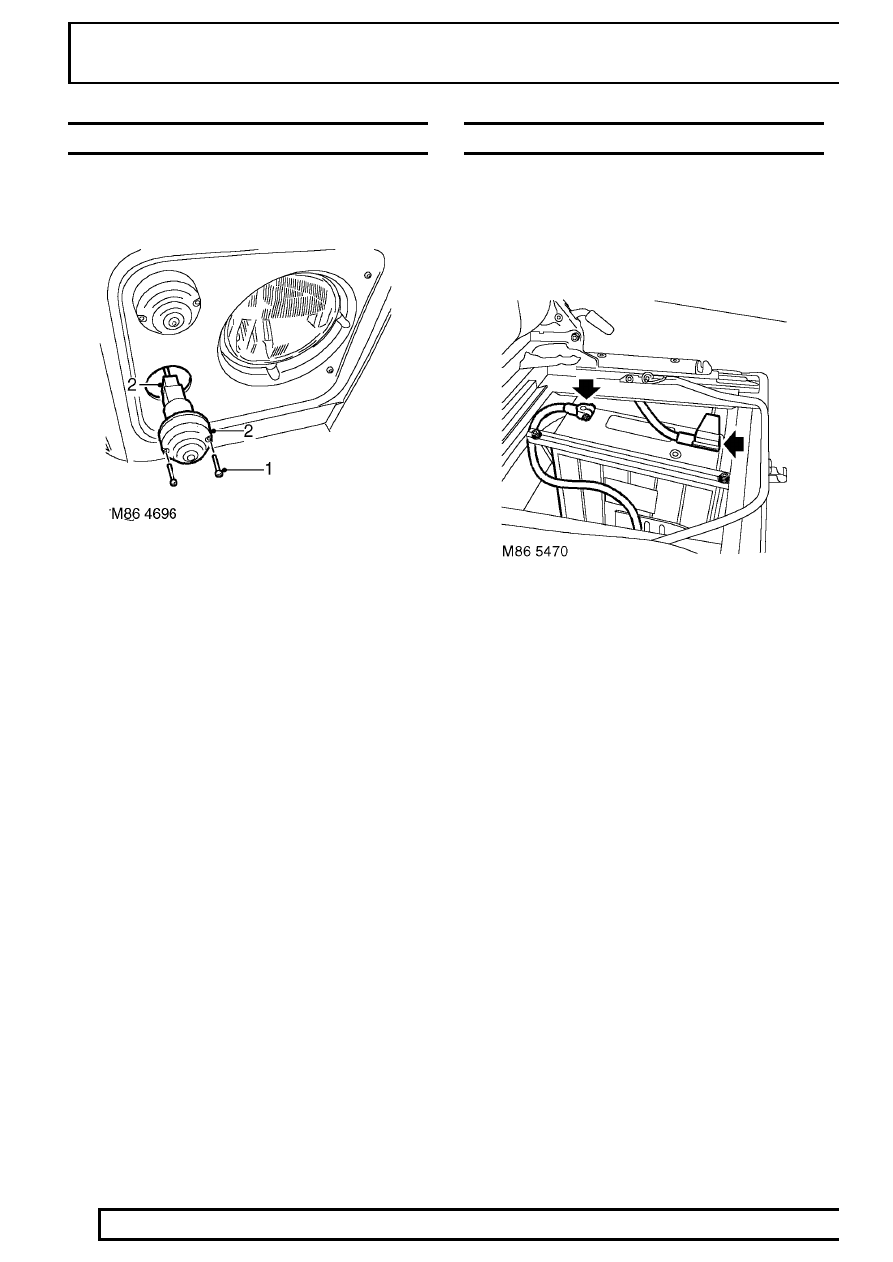

LAMP - FRONT FLASHER

Service repair no - 86.40.42

Remove

1. Remove 2 screws securing flasher lamp to front

wing.

2. Disconnect multiplug and remove lamp.

Refit

3. Position flasher lamp and connect multiplug.
4. Fit and tighten lamp securing screws.

BATTERY - DISCONNECT - FROM 02MY

Service repair no - 86.15.99

Remove

1. Remove front seat cushion.

2. Release clip and remove battery cover.
3. Loosen bolt securing negative earth lead, do not

remove lead at this stage.

4. Fit ignition key, turn to position ’II’. Turn ignition

off, remove key from lock and immediately
remove negative lead.

Refit

5. Connect negative lead to negative terminal and

tighten bolt to 10 Nm (7 lbf.ft).

6. Fit and secure battery cover.
7. Fit seat cushion.

ELECTRICAL

9

REPAIR

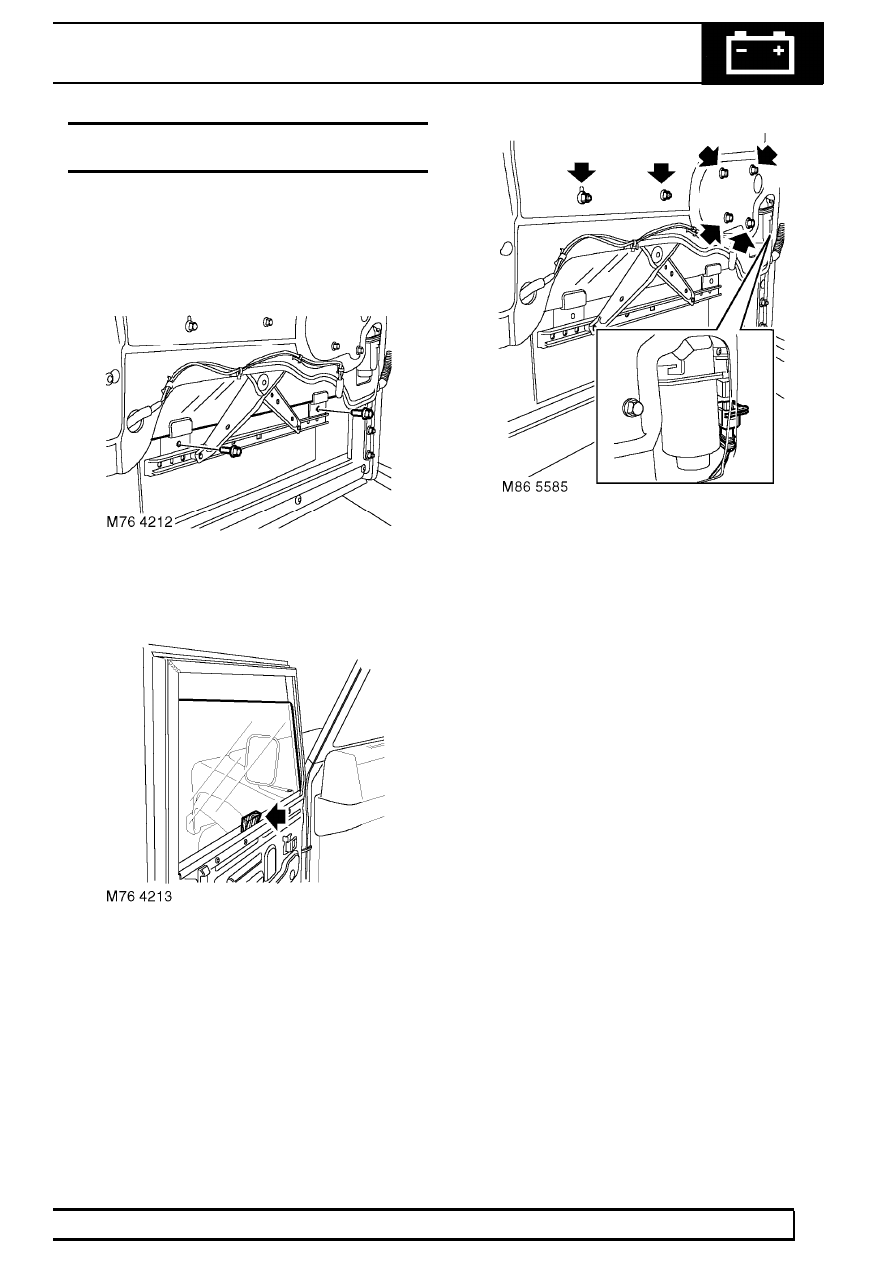

MOTOR & REGULATOR - FRONT DOOR - FROM
02MY

Service repair no - 86.25.03

Remove

1. Remove plastic sheet. See CHASSIS AND

BODY, Repair.

2. Lower glass and remove 2 bolts securing door

glass to regulator.

3. Release glass from regulator, raise and wedge

in raised position.

4. Disconnect multiplug from motor.
5. Remove 4 bolts and 2 nuts securing motor and

regulator assembly.

6. Release and remove motor and regulator

assembly.

Refit

7. Fit motor and regulator assembly, fit nuts and

bolts and tighten to 10 Nm (7 lbf.ft).

8. Connect multiplug to motor.
9. Remove wedges, lower glass and locate to

regulator. Fit bolts and tighten to 6 Nm (4 lbf.ft).

10. Raise and lower glass to check operation.
11. Fit plastic sheet. See CHASSIS AND BODY,

Repair.

86

ELECTRICAL

10

REPAIR

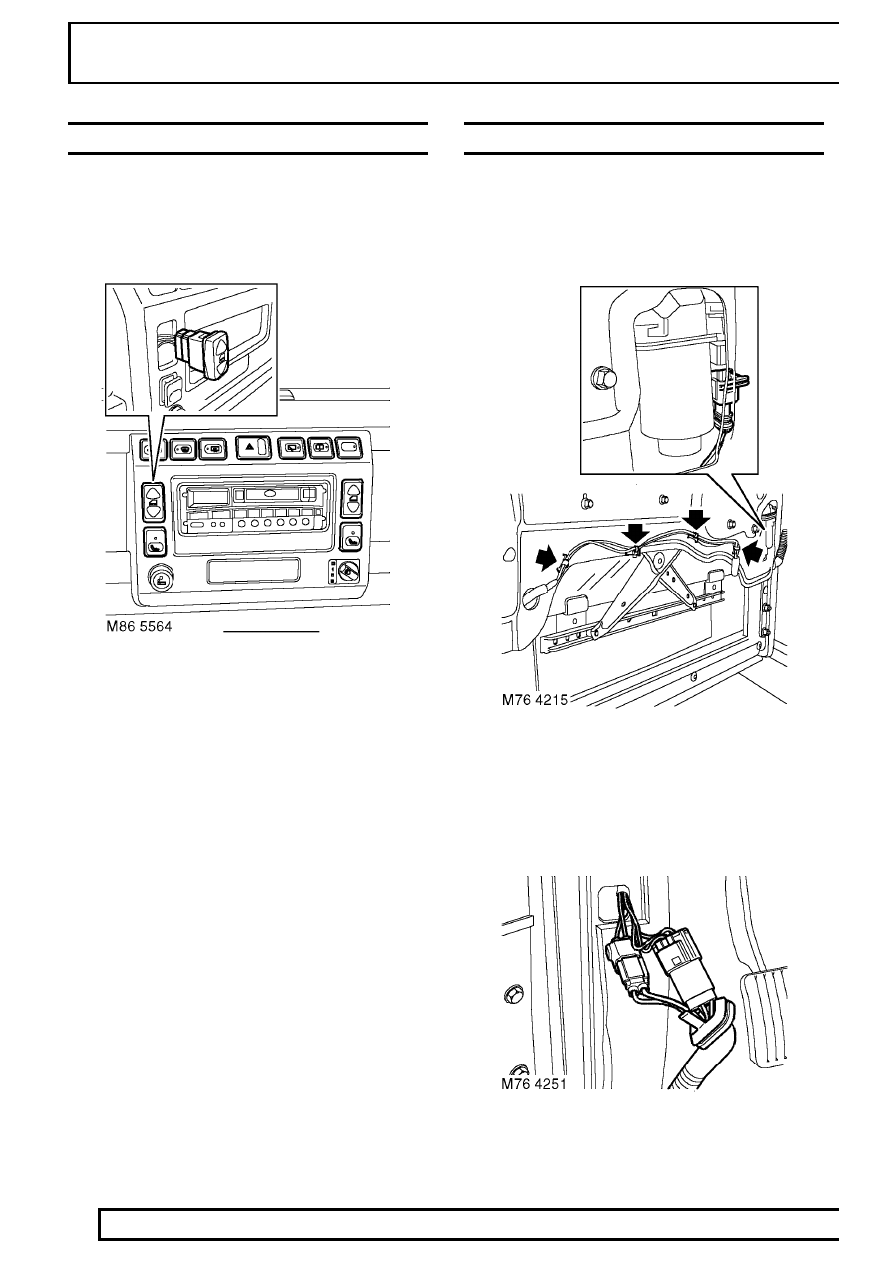

SWITCH - FASCIA - FROM 02MY

Service repair no - 86.25.18

Remove

1. Remove radio. See this Section.

2. Release switch, disconnect multiplug and

remove switch.

Refit

3. Connect multiplug to switch and fit switch to

panel.

4. Fit radio. See this Section.

HARNESS - FRONT DOOR - FROM 02MY

Service repair no - 86.25.20

Remove

1. Remove door lock solenoid. See this Section.

2. Carefully peel back section of plastic sheet for

access to harness.

3. Release clips securing harness to panel.
4. Disconnect multiplug from motor.
5. Release harness sleeve and withdraw harness

from door.

6. Release harness sleeve and withdraw harness

multiplugs from ’A’ post.

7. Disconnect 2 multiplugs and remove harness.

ELECTRICAL

11

REPAIR

Refit

8. Position harness and connect multiplugs.
9. Feed multiplugs into ’A’ post and secure harness

sleeve.

10. Connect multiplug to motor.
11. Secure harness clips and sleeve.
12. Secure plastic sheet.
13. Fit door lock solenoid. See this Section.

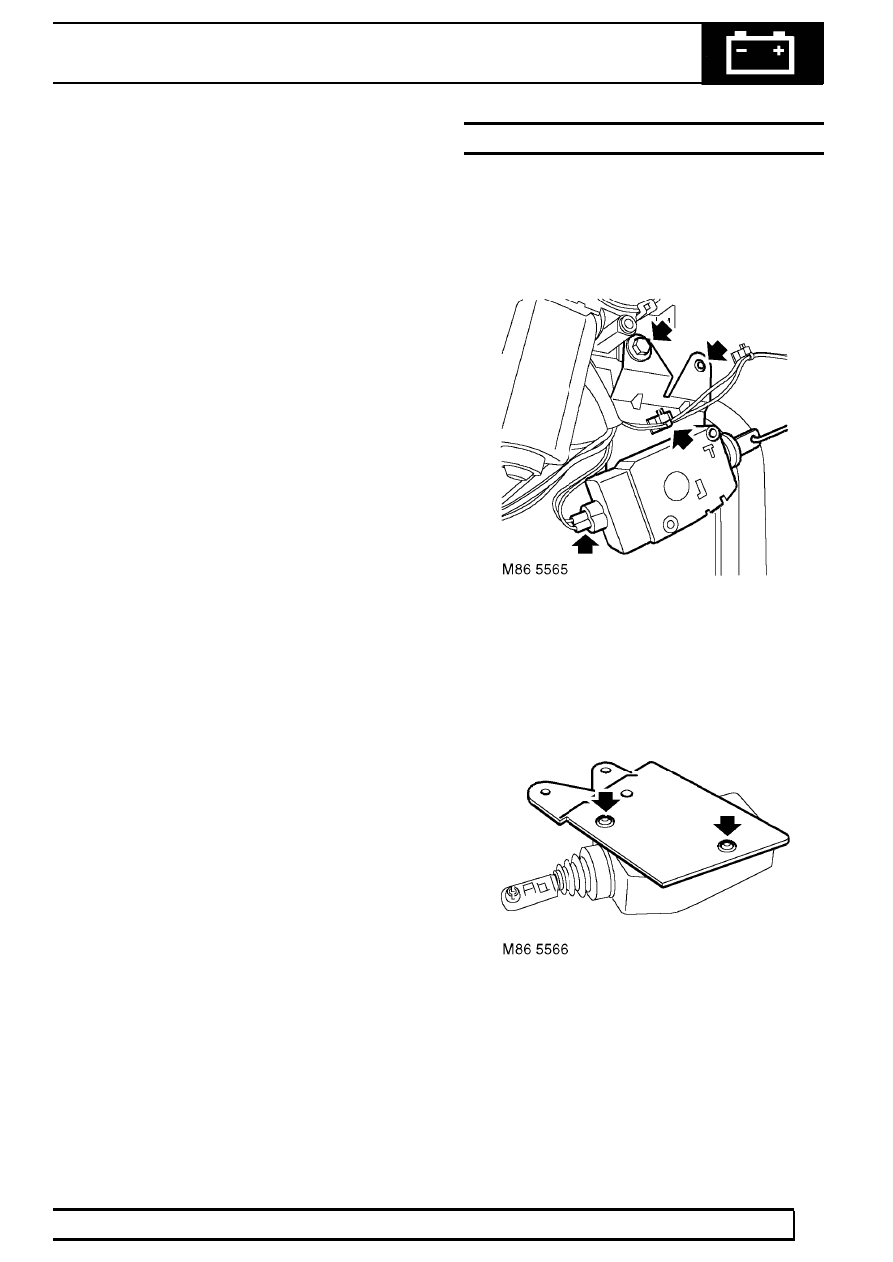

SOLENOID/MOTOR - TAIL DOOR - FROM 02MY

Service repair no - 86.26.02

Remove

1. Remove tail door trim casing. See CHASSIS

AND BODY, Repair.

2. Disconnect multiplug from solenoid.
3. Remove bolt and screw securing solenoid to

door.

4. Release clip securing harness to solenoid

mounting bracket.

5. Remove solenoid assembly from operating rod.

6. Remove 2 screws securing solenoid to mounting

bracket.
