Defender (1993+). Manual - part 114

ELECTRICAL EQUIPMENT

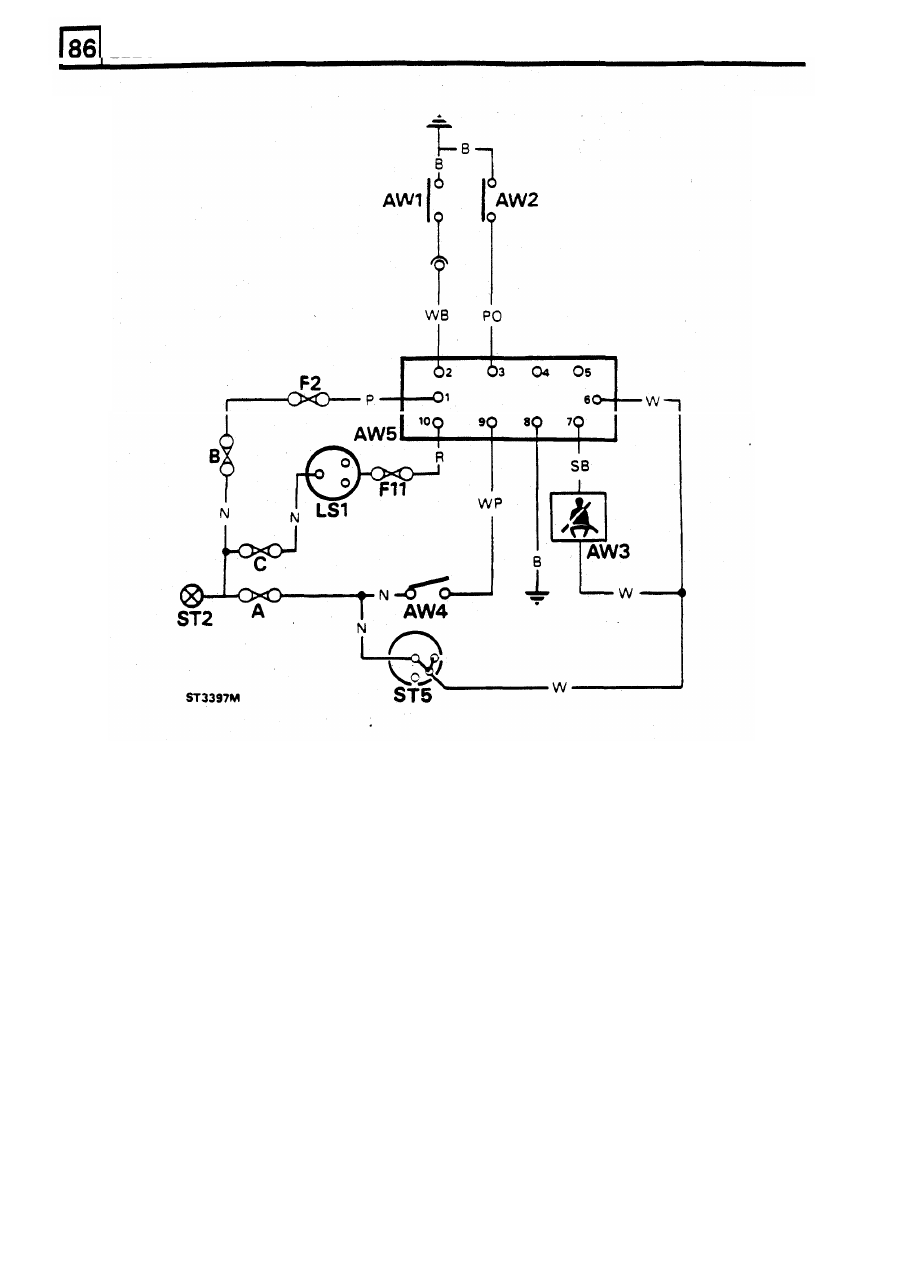

AUDIBLE WARNING SYSTEM CIRCUIT DEFENDER

90

(ST3397M)

AW1  Seat belt switch
AW2

Door

switch

AW3  Seat belt warning lamp

AW4

Key-in switch

LS1

Main lighting

switch

ST2

Terminal

post

starter solenoid

ST5

Starter/ignition switch

A

B

C
F2
F11

60

amp fuse. main fuse box

60

amp fuse, main fuse box

30

amp

fuse, main fuse box

15

amp fuse,

dash

fuse box

5

amp fuse. dash

fuse

box

68

ADDITION: OCT 1993

ELECTRICAL

EQUIPMENT

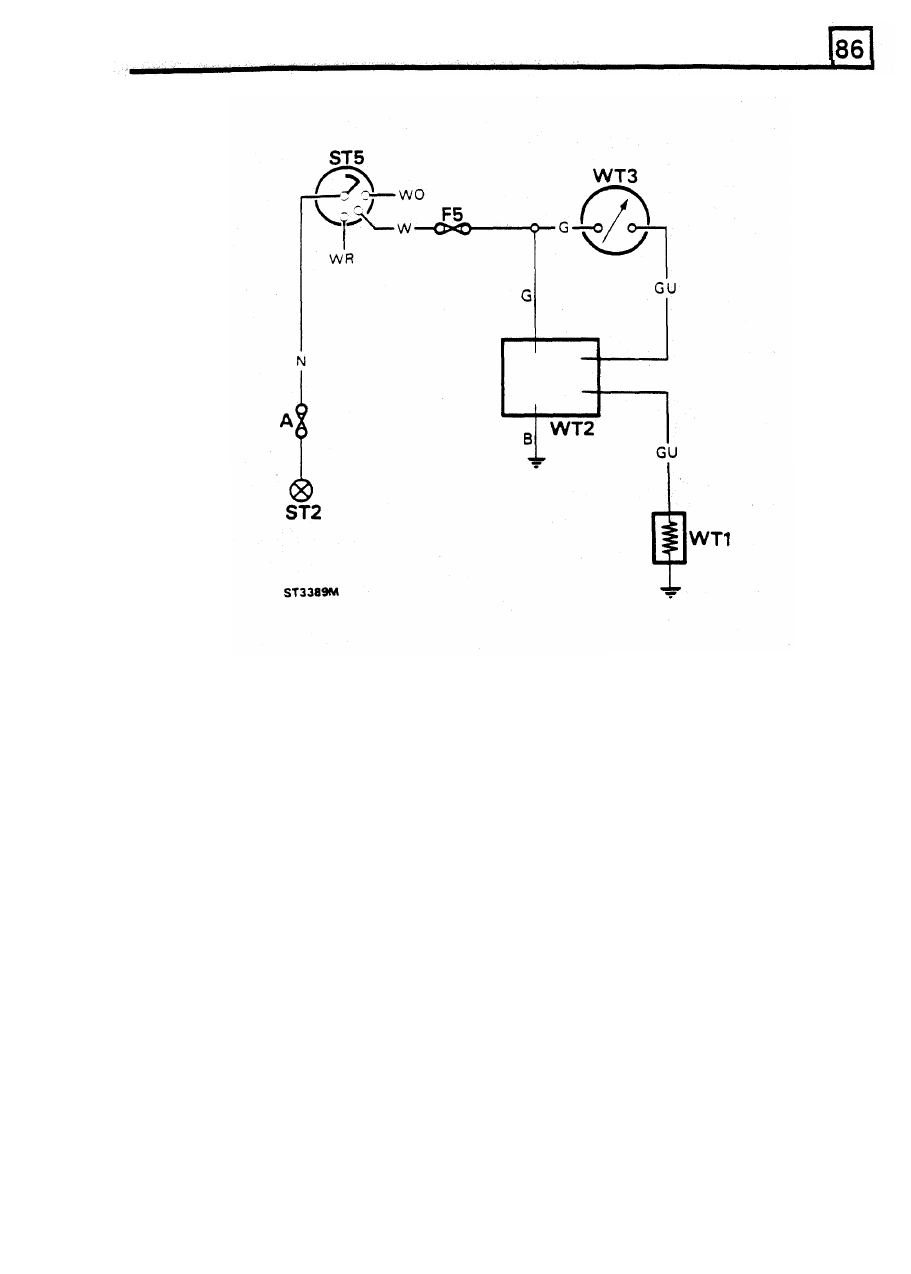

COOLANT TEMPERATURE GAUGE

CIRCUIT DEFENDER 110 (ST3389M)

W T 1   Coolant temperature sensor
WT2

Signal conditioner

WT3

Water temperature gauge

ST2  Terminal post starter solenoid
ST5  Starter/ignition

switch

A

F5

60 amp

fuse,

main fuse box

10 amp  fuse, dash fuse box

ADDITION: OCT 1993

69

ELECTRICAL EQUIPMENT

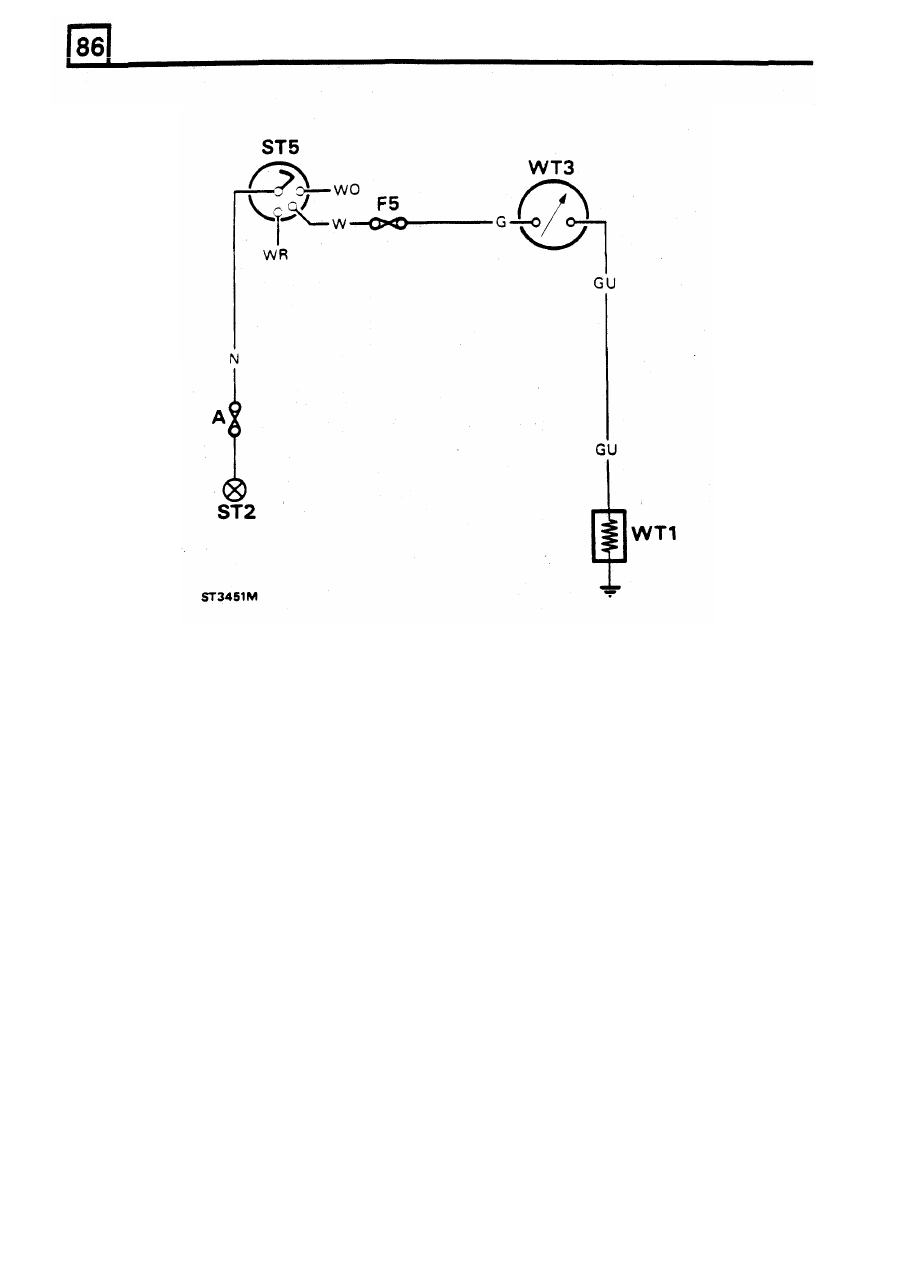

COOLANT TEMPERATURE GAUGE CIRCUIT DEFENDER 90 (ST3451M)

WT1  Coolant temperature sensor
WT3  Water temperature gauge

ST2  Terminal

post starter solenoid

ST5  Starter/ignition

switch

A

F5

60 amp fuse, main fuse box

10 amp

fuse,

dash

fuse

box

70

ADDITION:

OCT 1993

ELECTRICAL EQUIPMENT

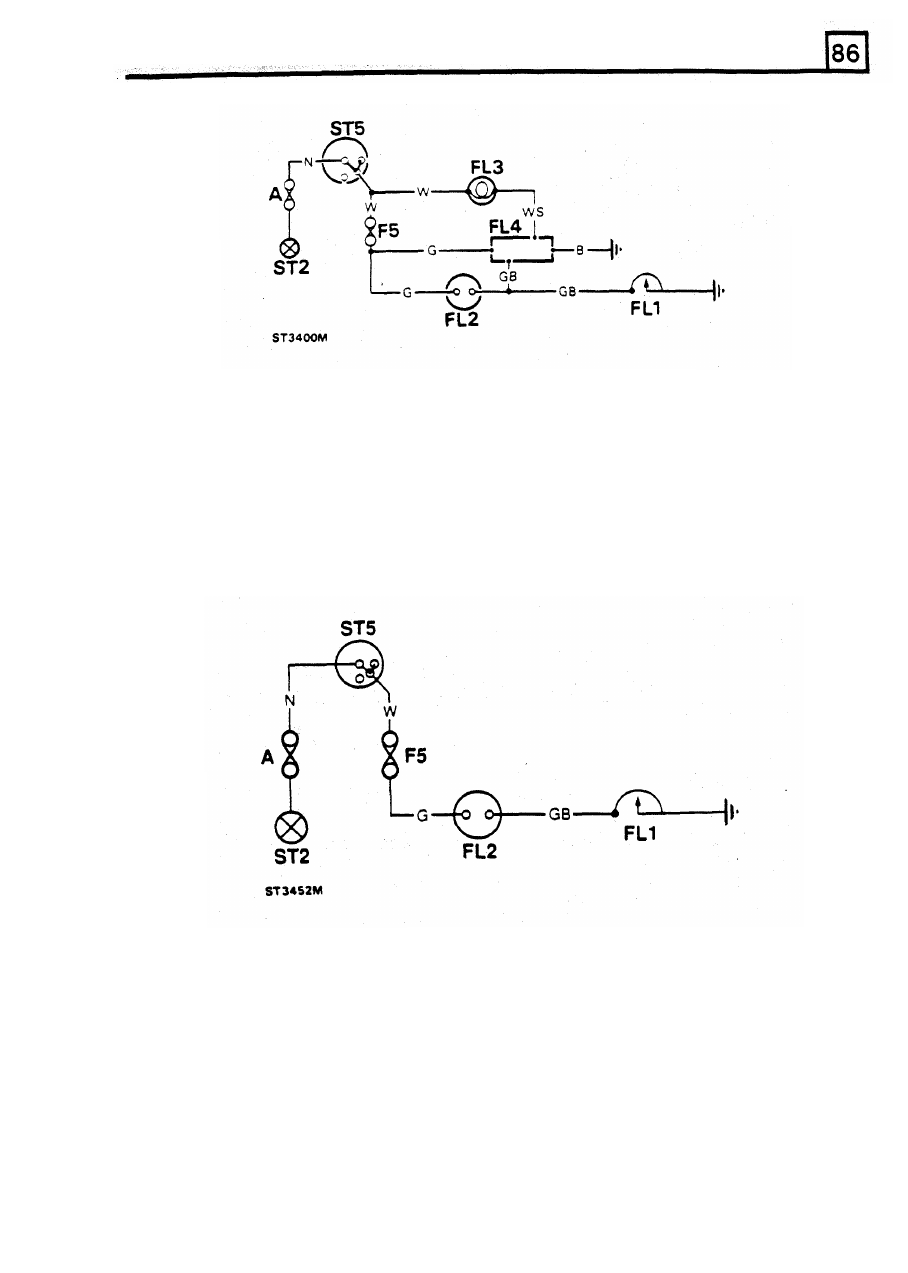

FUEL TANK LEVEL INDICATOR CIRCUIT DEFENDER 110

(ST3400M)

FL1

Fuel tank  sensor

FL2

Fuel level gauge

FL3
FL4

Low fuel unit

ST2

Terminal post starter solenoid

ST5

Starter/ignition switch

A

F5

Low fuel level warning light

60 amp fuse, main fuse

box

10 amp fuse,

dash

fuse

box

FUEL TANK  LEVEL INDICATOR CIRCUIT DEFENDER

90 (ST3452M)

FL1

Fuel tank sensor

FL2

Fuel level gauge

ST2  Terminal post starter solenoid
ST5  Starter/ignition switch

A

F5

60

amp fuse, main fuse

box

10 amp fuse, dash fuse

box

ADDITION: OCT 1993

71
